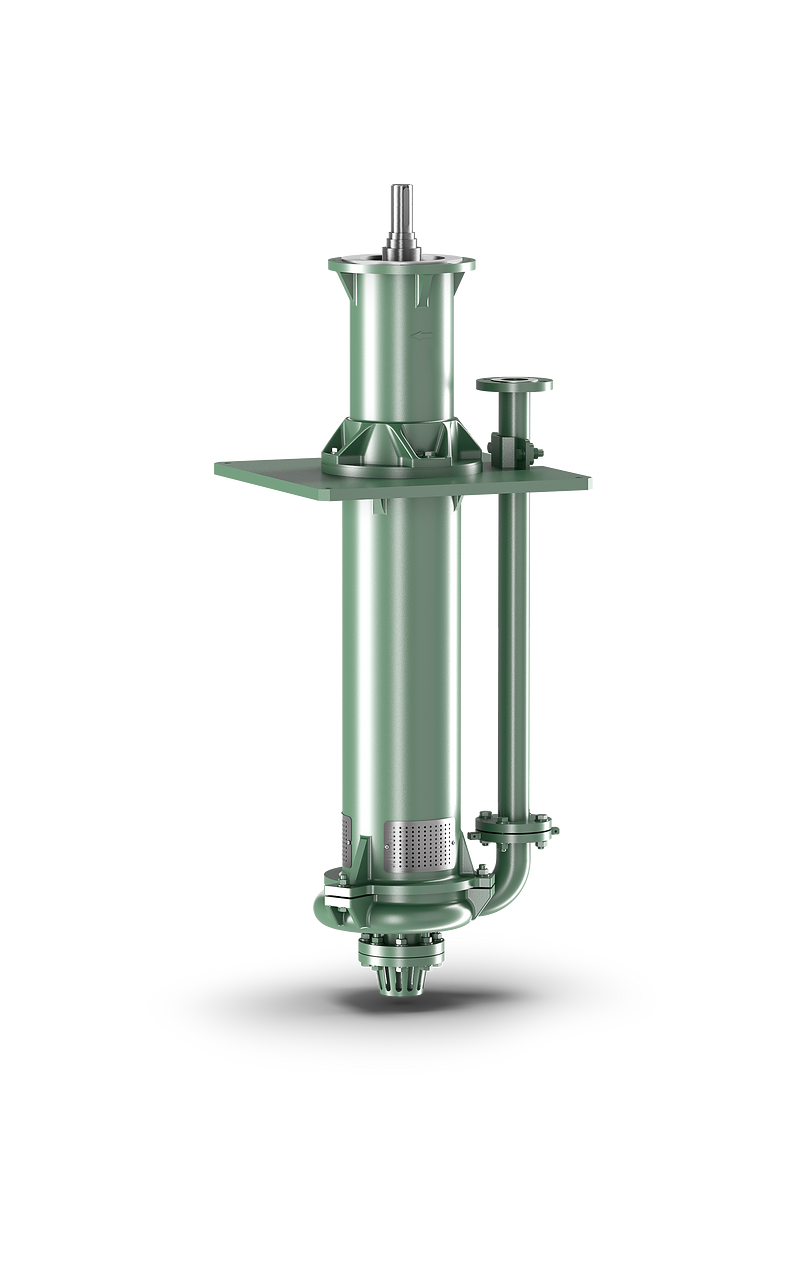

Wilo-Atmos IHD-S
Bomba fiable, potente y versátil para el transporte de lodos agresivos.
Bomba fiable, potente y versátil para el transporte de lodos agresivos.
La Wilo-Atmos IHD-S es una bomba de lodo sumergible robusta y versátil en ejecución vertical que está formada por componentes resistentes al desgaste. En función de los requisitos de la aplicación, se pueden escoger los materiales para estos componentes, entre los cuales se encuentran acero al cromo o elastómero. La bomba está diseñada específicamente para resistir las propiedades abrasivas y agresivas del lodo y para garantizar una impulsión eficiente de este fluido, así como una dilatada vida útil.
Ventajas
- Impulsión especialmente potente y eficaz de grandes cantidades de fluidos agresivos y corrosivos gracias al diseño eficiente de la bomba
- Gran seguridad de funcionamiento y durabilidad gracias a los cojinetes especiales y la carcasa que están diseñados para aplicaciones muy exigentes
- Minimización de los tiempos de avería y gran resistencia gracias al diseño específico para la aplicación en una ejecución en acero al cromo muy resistente al desgaste para fluidos abrasivos o una ejecución en elastómero para medios agresivos, abrasivos y ácidos
- Ahorro de espacio y versatilidad gracias al diseño vertical y compacto para funcionamiento sumergible (únicamente se sumerge el conjunto hidráulico) y el uso en un depósito o foso

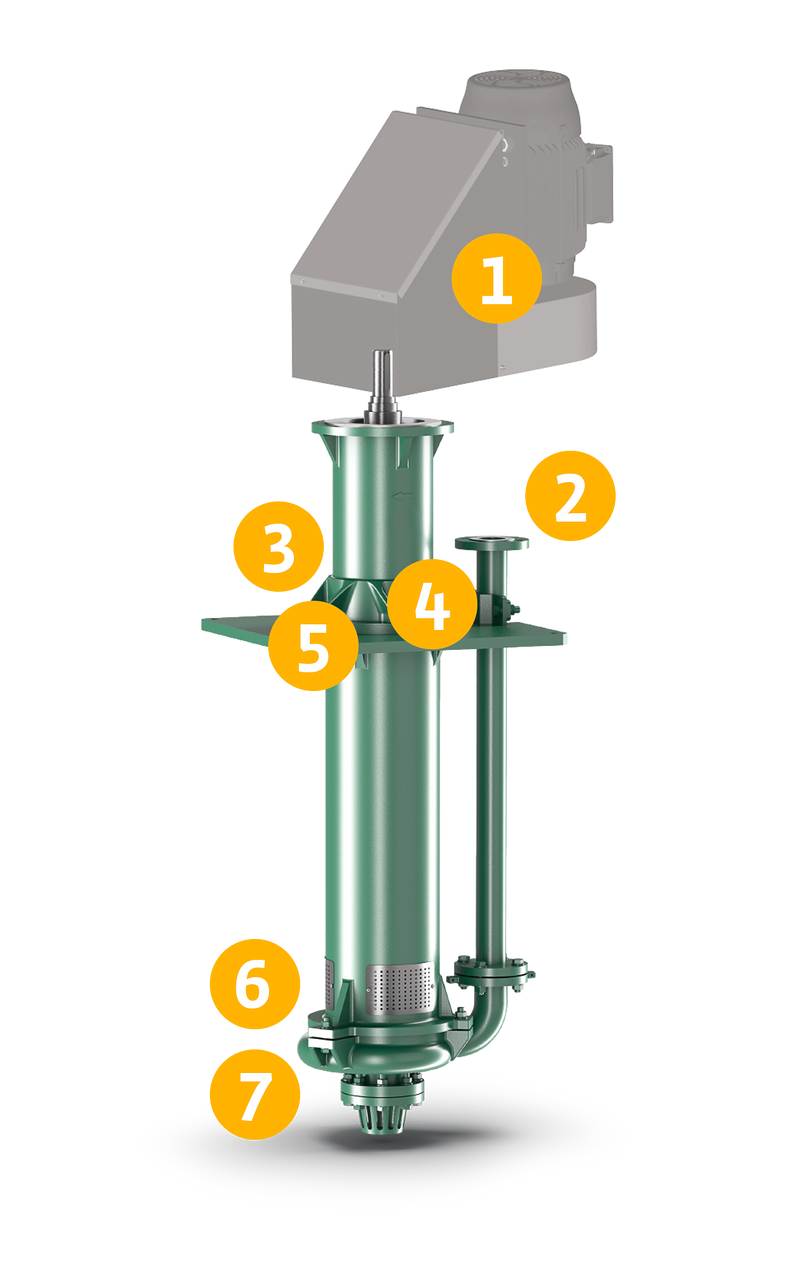

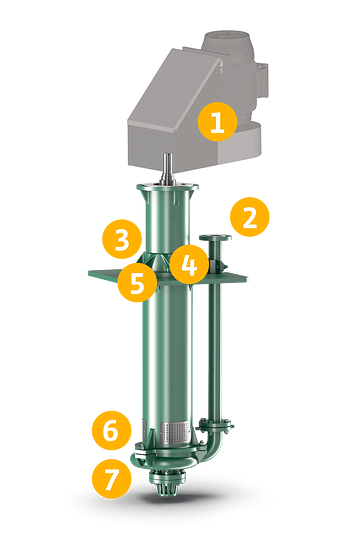

Propiedades del producto
- Motor eléctrico
- Tubo de impulsión
- Cojinete para cargas pesadas
- Eje de metal o con recubrimiento de elastómero
- Kit de arandelas para ajustar el rodete
- Filtro de aspiración superior e inferior de metal o poliuretano
- Rodete de metal o poliuretano
Tipo de diseño
La bomba de lodo inundable es robusta y está diseñada en vertical para resistir las condiciones adversas y exigentes en aplicaciones industriales, incluidos fluidos abrasivos, ácidos y corrosivos.
Aplicación
- Procesos industriales
- Tratamiento de aguas
- Minería y procesamiento de minerales
- Tratamiento de aguas sucias y residuales
Equipo/función
Dos ejecuciones de bomba: Metal y goma
Rodete abierto
- Para materiales con alto contenido en sólidos y materiales que contienen fibras
- Gran resistencia a la obstrucción y funcionamiento fiable en condiciones exigentes; puede utilizarse en diversos entornos
Opciones de rodete especiales bajo consulta
Cojinete:
- Rodamientos de bolas pesados en el alojamiento del cojinete
- Los anillos laberínticos ofrecen una protección óptima para los rodamientos de bolas en el alojamiento del cojinete
- No hay casquillos de cojinete o similares instalados en el cabezal de la bomba
- Funcionamiento silencioso y seguro gracias al diseño muy robusto del eje
No se requiere sellado del eje para Atmos IHD-S
Los grandes pasos del rodete minimizan el riesgo de obstrucciones
La Atmos IHD-S no necesita ser lavada, ya que no hay casquillos de cojinete/cojinetes instalados en el cabezal de la bomba.
Designación
Ejemplo: | Atmos IHD-S 1800-100.5 R5 VX L1 RV/ 11.0-0750-DD |
Atmos | Familia de productos |
IHD-S | Denominación de la serie |
1800 | Profundidad de inmersión |
100 | Tamaño de conexión de impulsión |
5 | Número de palas |
R5 | Material GU = goma R5 = aleación de cromo |
VX | Tipo de construcción del rodete |
L1 | Lubricación de cojinetes L1 = cojinetes autolubricantes L2 = cojinete simple con lubricación con aceite L3 = cojinete para cargas pesadas con lubricación con grasa L4 = cojinete para cargas pesadas con lubricación con aceite |
RV | Tipo de cojinete FV QV RV SV TV |
11,0-0750 | Potencia del motor en kW/rpm |
Modo de accionamiento | DD = accionamiento directo BD = transmisión por correa |

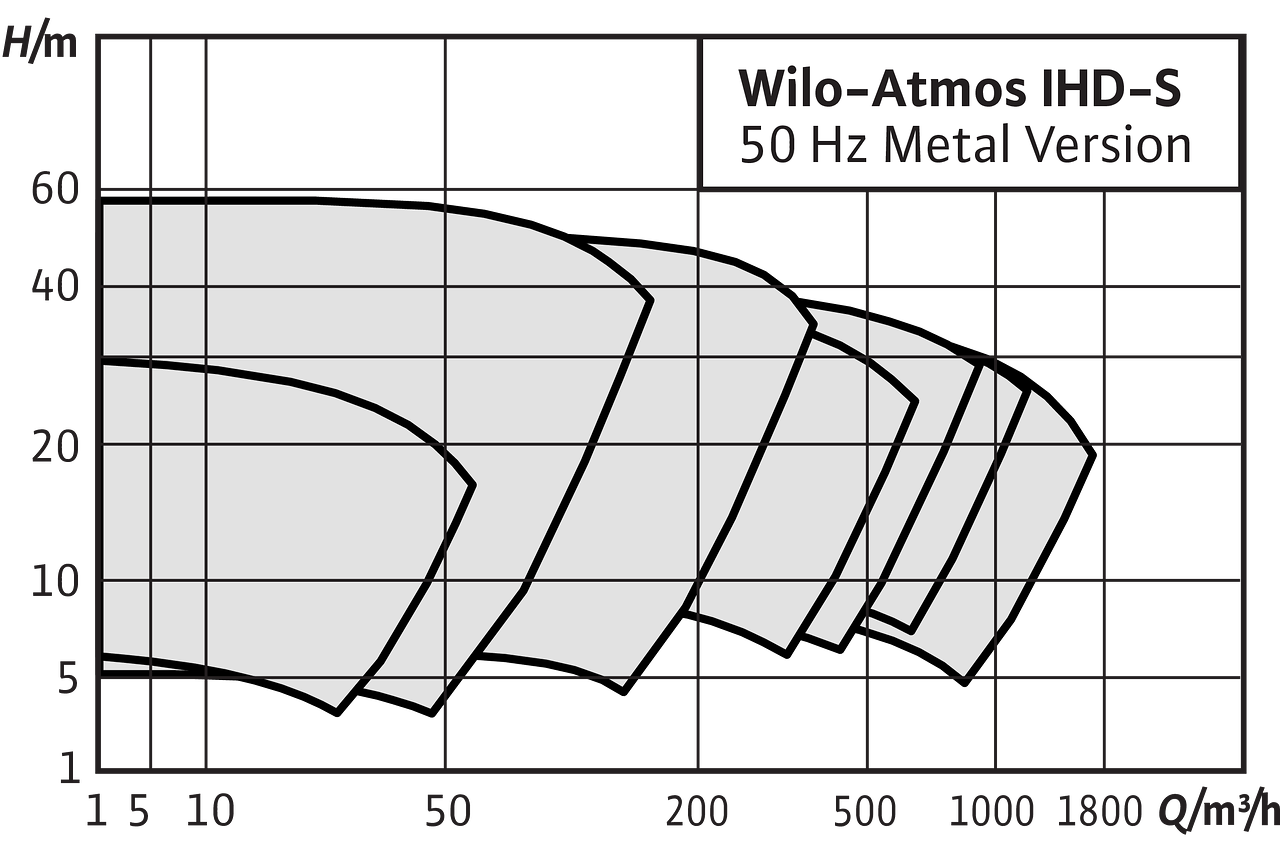

Datos técnicos
- Temperatura del fluido: +1 °C a +90 °C
- Conexión de impulsión: DN 40…DN 300
- Presión de trabajo 16 bar
- Paso libre: hasta 65 mm
- Modo de accionamiento: Transmisión directa o por correa
Materiales
Acero fundido martensítico (1.4525/CB7Cu-2)
- Carcasa: ASTM A532 grado 3A
- Tapa de la carcasa: ASTM A532 grado 3A
- Rodete: ASTM A532 grado 3A
- Eje: UNS S32900
Elastómero
- Carcasa: ASTM D2000 M2BC414 A14
- Tapa de la carcasa: ASTM D2000 M2BC414 A14
- Rodete: ASTM D2000 M2BC414 A14
- Eje: UNS G10450
Diseño
- Bomba de lodo sumergible en tipo de diseño vertical para aplicaciones de alta carga
- Para fluidos bombeados de baja y alta viscosidad, ácidos, abrasivos y corrosivos
Suministro
- Bomba
- Instrucciones de instalación y funcionamiento
- Bomba con extremo del eje libre o
- Bomba completa con motor
