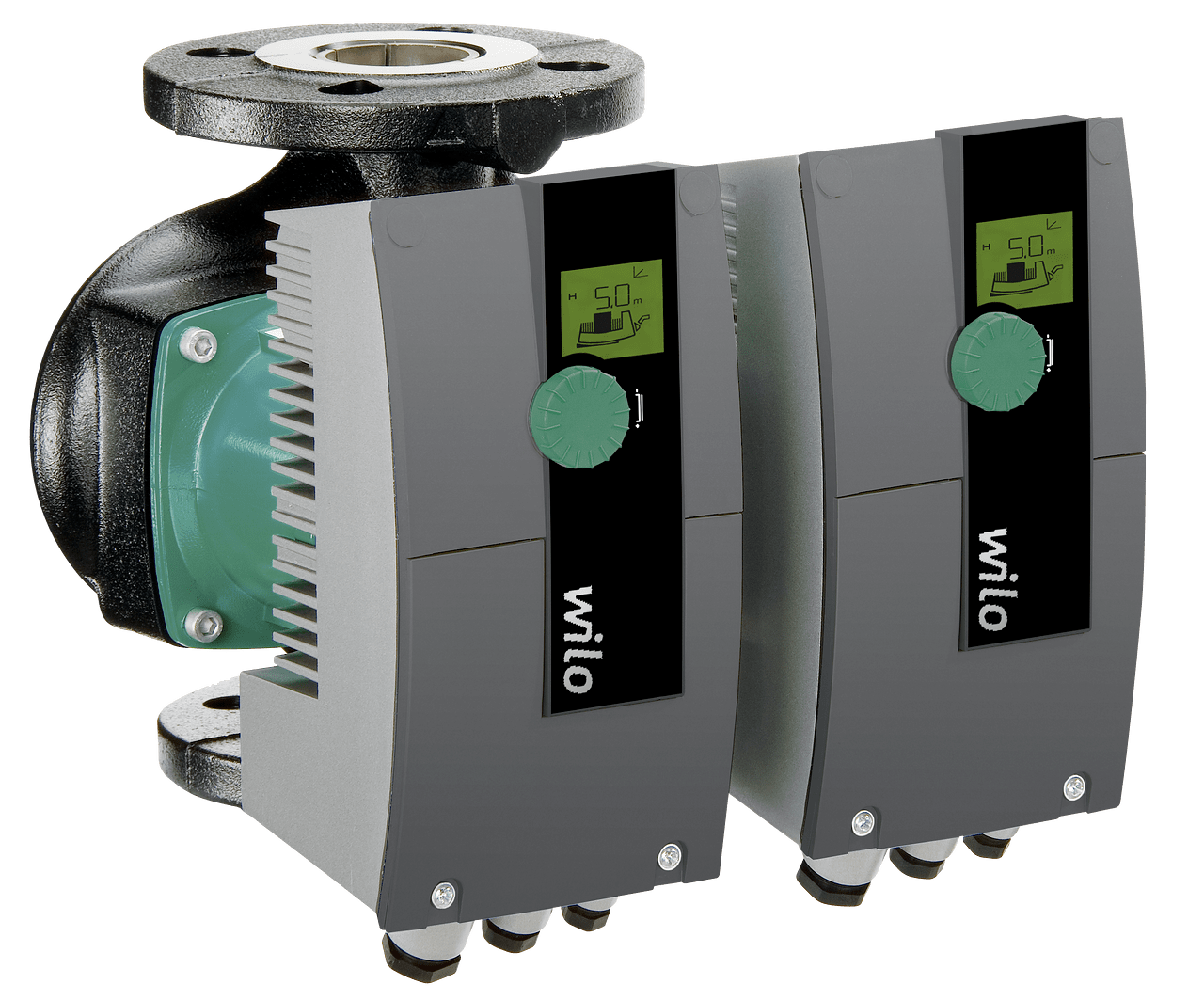

Wilo-Stratos-D
* El valor de referencia para las bombas circuladoras más eficientes es IEE ≤ 0,20.
Wilo-Stratos-D
Tipo
Bomba circuladora doble de rotor húmedo con unión embridada, motor EC con adaptación automática de potencia
Aplicación
Todos los sistemas de calefacción por agua caliente, instalaciones de climatización, circuitos cerrados de refrigeración y sistemas industriales de circulación
Equipo/función
Modos de funcionamiento
- Modo de control (n = constante)
- Δp-c para presión diferencial constante
- Δp-v para presión diferencial variable
- Δp-T para presión diferencial controlada por la temperatura (programable mediante pendrive IR, monitor IR, Modbus, BACnet, LON o CAN)
- Q-Limit para la limitación del caudal máximo (ajuste solo a través de pendrive IR)
Funciones manuales
- Ajuste del modo de funcionamiento
- Ajuste del valor de consigna de presión diferencial
- Ajuste automático de reducción nocturna
- Ajuste bomba ON/OFF
- Ajuste de la velocidad (modo manual)
Funciones automáticas
- Adaptación continua de potencia dependiendo del modo de funcionamiento
- Reducción nocturna automática
- Función de desbloqueo
- Arranque suave
- Protección total del motor con sistema electrónico de disparo integrado
Funciones de control externo
- Entrada de control "Prioridad OFF" (posible con módulos IF Stratos)
- Entrada de control "Prioridad mín." (posible con módulos IF Stratos)
- Entrada de control "Analógica en 0 a 10 V" (control remoto de velocidad) (posible con módulos IF Stratos)
- Entrada de control "Analógica en 0 a 10 V" (regulación a distancia del valor de consigna) (requiere módulos IF Stratos)
Funciones de indicación y aviso
- Indicación individual/general de avería (contacto de apertura libre de tensión) (programable con el pendrive IR/monitor IR)
- Indicación general de avería (contacto de apertura libre de tensión)
- Indicación individual de funcionamiento (contacto de cierre libre de tensión) (requiere módulos IF Stratos)
- Piloto rojo de indicación de avería
- Pantalla LCD para indicación de datos de la bomba y códigos de fallo
Intercambio de datos
- Interfaz de infrarrojos para el intercambio inalámbrico de datos con pendrive IR/monitor IR
- Interfaz digital en serie Modbus RTU para la conexión a la automatización de edificios mediante un sistema de BUS RS485 (posible con módulos IF Stratos)
- Interfaz digital en serie BACnet MS/TP Slave la conexión a la automatización de edificios mediante un sistema de BUS RS485 (posible con módulos IF Stratos)
- Interfaz digital en serie Modbus CAN para la conexión a la automatización de edificios mediante un sistema de BUS CAN (posible con módulos IF Stratos)
- Interfaz digital en serie LON para la conexión a una red LONWorks (posible con módulos IF Stratos)
- Interfaz digital en serie PLR para la conexión a la automatización de edificios mediante convertidores de interfaz Wilo o módulos de acoplamiento específicos de la empresa (posible con módulos IF Stratos)
Gestión de bombas dobles (bomba doble o 2 bombas simples)
- Funcionamiento principal/reserva (conmutación automática en caso de avería/alternancia de bombas por tiempo): se permiten diferentes combinaciones con módulos IF Stratos (accesorios)
- Funcionamiento en paralelo (conexión y desconexión de la carga punta con rendimiento optimizado): se permiten diferentes combinaciones con módulos IF Stratos (accesorios)
Equipo
- Ejecuciones embridadas:
- Ejecución estándar para bombas DN 32 a DN 65: brida combinada PN 6/10 (brida PN 16 según EN 1092-2) para contrabridas PN 6 y PN 16,
- Ejecución estándar para bombas DN 80: brida PN 6 (ejecución PN 16 según EN 1092-2) para contrabrida PN 6,
- Ejecución especial para bombas DN 32 a DN 80: brida PN 16 (según EN 1092-2) para contrabrida PN 16,
- Clapeta de conmutación doble en la carcasa de la bomba
- Punto de conexión para ampliación opcional con módulos IF Wilo
Designación
Ejemplo: | Wilo-Stratos-D 40/1-8 |
Stratos | Bomba de alta eficiencia (bomba embridada), con regulación electrónica |
D | Bomba doble |
40/ | Diámetro nominal de conexión |
1-8 | Margen de altura de impulsión nominal [m] |
Datos técnicos
- Rango de temperaturas permitido de -10 °C hasta +110 °C
- Alimentación eléctrica 1~230 V, 50/60 Hz
- Tipo de protección IPX4D
- Unión embridada DN 32 a DN 80
- Presión de trabajo máx. de la ejecución estándar: 6/10 bar o 6 bar (ejecución especial: 10 bar o bien 16 bar)
Materiales
- Carcasa de la bomba: fundición gris
- Eje: Acero inoxidable
- Cojinete: Carbón, impregnado de metal
- Rodete: Plástico
Diseño
- Bomba circuladora doble de rotor húmedo con motor EC y adaptación automática de la potencia integrada
- Tecnología de botón verde y pantalla gráfica
- Protección de motor con sistema electrónico de disparo
- Conexión por enchufe para la ampliación de funciones con módulos IF opcionales para la automatización de edificios
- Rodete con palas arqueadas en las tres dimensiones y camisa plástica de material compuesto a base de fibra de carbono
Suministro
- Bomba
- Incl. arandelas para tornillos de brida (en los diámetros nominales de conexión DN 32 - DN 65)
- Incl. instrucciones de instalación y funcionamiento
Opciones
- Modelos especiales para presión de trabajo PN 16
Accesorios
- Contrabridas con unión embridada
- Bridas ciegas
- Stick IR
- Monitor IR
- Módulos IF Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM
