Wilo-Medana CH1-LC

Intégration système efficace.

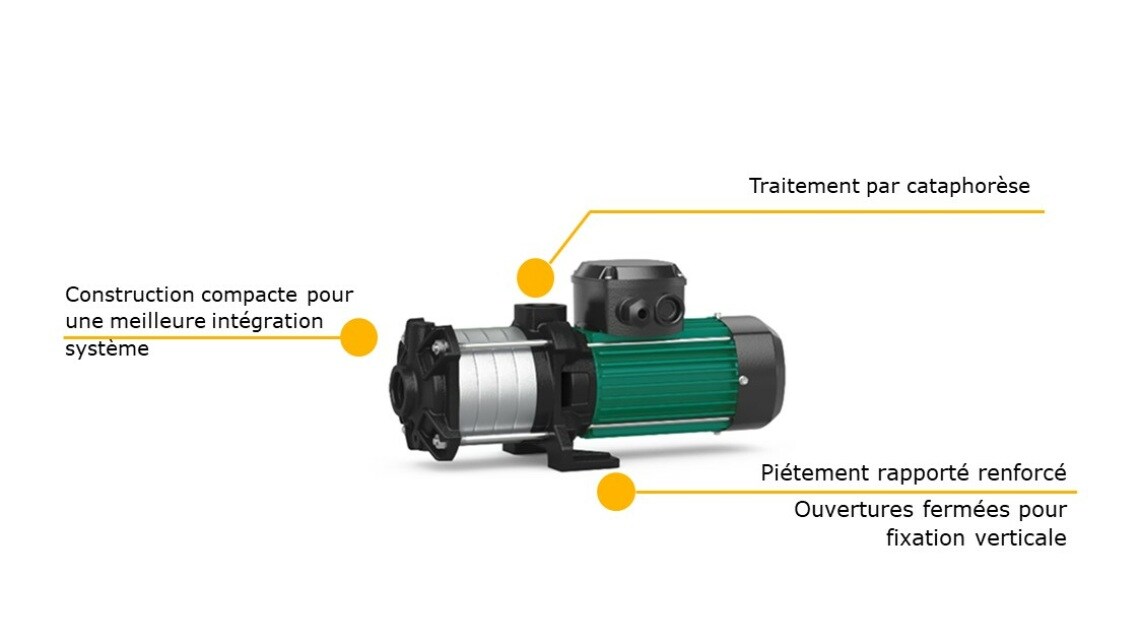

Wilo-Medana CH1-LC offre une grande fiabilité grâce à son corps de pompe robuste et permet un large domaine d'application pour l'intégration dans des installations plus vastes grâce à ses composants résistants à la corrosion même par des températures ambiantes pouvant atteindre 50 °C. La pompe multicellulaire non autoamorçante atteint ainsi une puissance hydraulique maximale.
Vos avantages
- Rendement élevé grâce à la puissance hydraulique élevée
- Fiabilité élevée se traduisant par une robustesse et un niveau sonore peu élevé grâce à la bague mobile et à la lanterne traitée par cataphorèse et résistant à la corrosion
- Utilisable à une température ambiante jusqu'à 50 °C, élargissant ainsi le domaine d'application, en particulier pour l'intégration système


Description de la série de fabrication


Vos avantages
- Rendement élevé grâce à la puissance hydraulique élevée
- Fiabilité élevée se traduisant par une robustesse et un niveau sonore peu élevé grâce à la bague mobile et à la lanterne traitée par cataphorèse et résistant à la corrosion
- Utilisable à une température ambiante jusqu'à 50 °C, élargissant ainsi le domaine d'application, en particulier pour l'intégration système
Intégration système efficace.
Wilo-Medana CH1-LC offre une grande fiabilité grâce à son corps de pompe robuste et permet un large domaine d'application pour l'intégration dans des installations plus vastes grâce à ses composants résistants à la corrosion même par des températures ambiantes pouvant atteindre 50 °C. La pompe multicellulaire non autoamorçante atteint ainsi une puissance hydraulique maximale.
Conception
Pompe multicellulaire horizontale non autoamorçante.
Utilisation
- Distribution d'eau et surpression
- Irrigation
- Processus industriels
Équipement/Fonction
- Pompe de construction monobloc
- Raccord fileté
- Moteur monophasé ou triphasé
- Moteur monophasé avec protection moteur thermique intégrée
Contenu de la livraison
- Pompe
- Notice de montage et de mise en service
Dénomination
Exemple : | Wilo-MEDANA CH1-LC404-5/E/A/10T |
MEDANA | Désignation du produit Pompe de surface |
CH | Horizontale pour usage commercial |
1 | Niveau de gamme (1 = entrée de gamme, 3 = standard, 5 = premium) |
LC | Arbre long - Corps de pompe en fonte grise |
2 | Débit nominal [m3/h] de la pompe simple |
02 | Nombre d'étages de la pompe simple |
5 | Matériau du corps GJL250 |
E | E = Joint EPDM |
A | A = Fréquence 50 Hz/monophasé/230 V |
B = Fréquence 60 Hz/monophasé/220 V | |
C = Fréquence 60 Hz/monophasé/230 V | |
D = Fréquence 50 Hz/triphasé/400 V | |
E = Fréquence 50 Hz/triphasé/230 – 400 V | |
F = Fréquence 60 Hz/triphasé/220 – 380 V | |
G = Fréquence 60 Hz/triphasé/265 – 460 V | |
I = Fréquence 60 Hz/triphasé/460 V | |
10 | Pression nominale (bar) |
T | T = Raccords filetés |
P = Raccords Victaulic |
Caractéristiques techniques
- Alimentation réseau 1~230 V (± 10 %), 50 Hz
- Alimentation réseau : 3~230 V-400 V (±10 %), 50 Hz ; 265-460 V (±10 %), 60 Hz
- Température du fluide de -20 à +90 °C
- Pression de service max. 10 bar
- Pression d'entrée max. 6 bar
- Classe de protection IP55
- Diamètre nominal des brides : de Rp 1" à Rp 1 1/4", en fonction de la version
Matériaux
- Roues, chambres à étages et corps de pompe en acier inoxydable 1.4301/1.4404
- Arbre en acier inoxydable 1.4301 ou 1.4404
- Étanchement EPDM
- Garniture mécanique : Version EPDM : Carbone B/carbure de silicium ;
- Palier en carbure de tungstène/alumine
- Pieds et corps de pompe en EN-GJL-250
Téléchargements

Wilo-Medana CH1-LC
N° de réf. | 4234328 |
Édition | 02/2020 |
Numéro de version | 02 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 124 |
PDF (3 MB)
Télécharger
