Wilo-DrainLift SANI-M
La stazione di sollevamento a pompa singola di grandi dimensioni per case mono e bifamiliari.
La stazione di sollevamento a pompa singola di grandi dimensioni per case mono e bifamiliari.
Wilo-DrainLift SANI-M è una stazione singola di sollevamento di acque luride con sostanze fecali che, grazie alla portata particolarmente elevata della sua pompa e alla possibilità di selezionare i modi di funzionamento del motore, continuo e intermittente, rappresenta la soluzione ideale in abitazioni mono e bifamiliari per un funzionamento silenzioso con ingresso acque cariche incontrollato. Con un passaggio sferico libero da 44 o 65 mm, ingressi selezionabili a scelta e la versione optional per fluidi particolarmente aggressivi, risulta versatile e facile da installare. La valvola di ritegno a molla riduce al minimo la rumorosità al termine di ogni ciclo della pompa. La sua struttura intuitiva rende la manutenzione particolarmente agevole.
Prestazioni di assistenza raccomandate
Particolarità/vantaggi del prodotto
- Semplicità di trasporto e installazione grazie alla struttura compatta e al peso ridotto
- Sicurezza di funzionamento grazie all’elevato volume di comando, al salvamotore termico e all’allarme indipendente dalla rete
- Design resistente alla corrosione realizzato a partire da plastiche tecniche e acciaio inossidabile per un’eccellente affidabilità
- Possibilità di scegliere gli attacchi per la massima flessibilità di installazione
- Impiego universale grazie alle diverse versioni con passaggio sferico libero di due misure (44/65 mm), modo di funzionamento continuo e intermittente e versione per i fluidi aggressivi
- Facilità di pulizia e manutenzione grazie al coperchio trasparente del serbatoio e all’apertura per la pulizia presente nella valvola di ritegno
- Valvola di ritegno a molla con rumorosità ridotta al termine del ciclo della pompa, per un funzionamento silenzioso
Caratteristiche del prodotto
- Coperchio serbatoio con vetro di ispezione per controllo visivo
- Sfiato serbatoio DN 50
- Superfici di alimentazione a libera scelta DN 100 – DN 150
- Valvola di ritegno a molla in DN 80 con apertura di pulizia
- Affidabile motore in acciaio inossidabile per funzionamento S1/S3
- Sistema idraulico aperto sicuro
- Serbatoio compatto con elevato volume di comando
- Attacco per scarico manuale 50 mm
Tipo costruttivo
Stazione di sollevamento pronta per il collegamento, a pompa singola completamente sommergibile, per pompaggio acque cariche con sostanze fecali.
Applicazione
Pompaggio di acque cariche con sostanze fecali:
- Nei casi in cui le acque cariche non possono essere scaricate direttamente nel sistema fognario attraverso una pendenza naturale verso il basso
- Per lo scarico antiriflusso nei casi in cui il punto di scarico è sotto il livello di riflusso
Equipaggiamento/funzionamento
- Quadro elettrico con allarme indipendente dalla rete e segnalazione cumulativa di guasto
- Completo di cavo e spina
- Serbatoio con apertura per ispezione e coperchio trasparente
- Misurazione analogica del livello (4 … 20 mA)
- Valvola di ritegno con apertura per ispezione
- Salvamotore termico con sensore bimetallico
Chiave di lettura
Esempio: | DrainLift SANI-M.13M/4C |
DrainLift | Famiglia di prodotti |
SANI | Stazione di sollevamento per acque cariche |
M | Misura |
13 | Prevalenza max. |
M | Alimentazione di rete:
|
4 | Versione per motore e quadro elettrico:
|
C | Versione per fluidi aggressivi |
Dati tecnici
- Alimentazione di rete: 1~230 V, 50 Hz o 3~400 V, 50 Hz
- Modo di funzionamento: S3 10% o S1
- Temperatura fluido: 3… 40 °C (37… 104 °F), max. 65 °C (149 °F) per 5 min
- Temperatura ambiente max.: 3… 40 °C (37… 104 °F)
- Volume serbatoio: 99 l (26 US.gal.liq.)
- Volume utile massimo nel serbatoio in base all’altezza di ingresso*: 50 l/13 US.liq.gal. (180 mm*)/63 l/16,5 US.liq.gal. (250 mm*)/74 l/19,5 US.liq.gal. (315 mm*)
- Raccordo di mandata: DN 80, PN 10
- Raccordo ingresso: DN 100/150 (110/160 mm)
- Raccordo di aerazione: DN 65 (75 mm)
- Grado di protezione del quadro elettrico: IP54
- Grado di protezione della stazione di sollevamento: IP68 (2 mWG/7 d)
- Rumorosità: 70 dB(A)
Materiali
- Corpo motore: 1.4404 (AISI 316L)
- Sistema idraulico: PP-GF30
- Girante: PP-GF30 o 1.4408 (AISI 316)
- Serbatoio: PE
- Valvola di ritegno: PPS
Costruzione
Serbatoio di raccolta a tenuta di gas e acqua, con fondo inclinato ad angolo e apertura per ispezione con coperchio trasparente.Ingressi con aree contrassegnate selezionabili a piacere.Misurazione del livello eseguita con un segnale di uscita analogica 4… 20 mA.Raccordo di mandata collegato a una valvola di ritegno con apertura per ispezione.
Motore a raffreddamento superficiale (aria) o autoraffreddante (camicia di raffreddamento forzato) con salvamotore termico.
Quadri elettrici preinstallati per il funzionamento automatico:
Wilo-Control MS-L
- Segnalazione cumulativa di guasto con contatto libero da potenziale
- Allarme integrato e indipendente dalla rete elettrica
- Tempo di post funzionamento regolabile
- Cavo di collegamento da 1,5 m con spina collegata
Wilo-Control EC-L
- Utilizzo tramite display e menu alfanumerico basato su icone
- Segnalazione cumulativa di guasto con contatto libero da potenziale
- Segnalazione singola di guasto con contatto libero da potenziale
- Interfaccia ModBus
- Allarme integrato e indipendente dalla rete elettrica
- Tempo di post funzionamento regolabile
- Cavo di collegamento da 1,5 m con spina collegata
Fornitura
- Stazione di sollevamento con quadro elettrico e cavo di collegamento con spina
- Attacco flangiato DN 80 (90 mm)/DN 100 (110 mm)
- Manicotto DN 100 (110 mm) per raccordo di mandata
- Doppia presa HT DN 65 (75 mm) per raccordo di aerazione
- Doppia presa HT DN 40 (50 mm) per raccordo di drenaggio
- Set di ingresso con sega circolare per fori 124 mm (5 in) e guarnizione DN 100 (110 mm)
- Kit di fissaggio a pavimento
- Tappetino di isolamento dal rumore
- Batteria ricaricabile da 9 V
- Istruzioni di montaggio, uso e manutenzione
Opzioni
- Versione per fluidi aggressivi con collegamento ModBus
- Versione per modo S1 (funzionamento continuo) e con collegamento ModBus

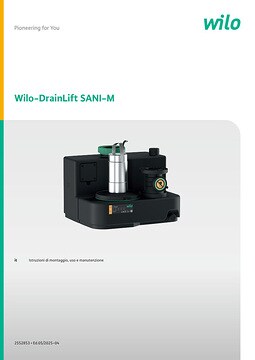

Istruzioni di montaggio, uso e manutenzione
