Wilo-Padus UNI

Descrizione serie

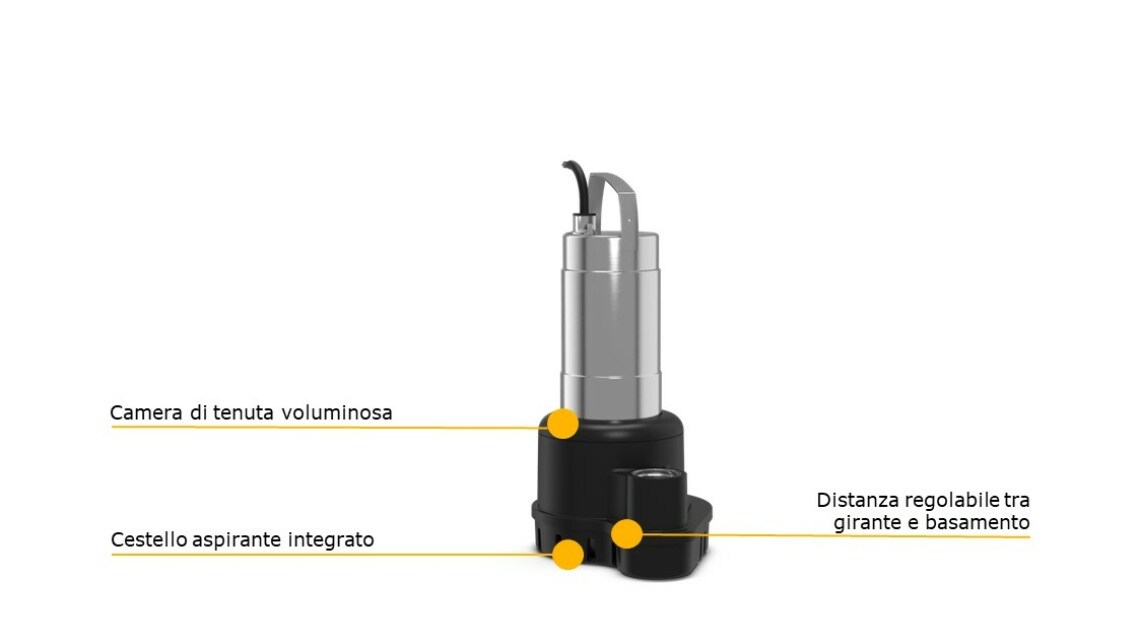

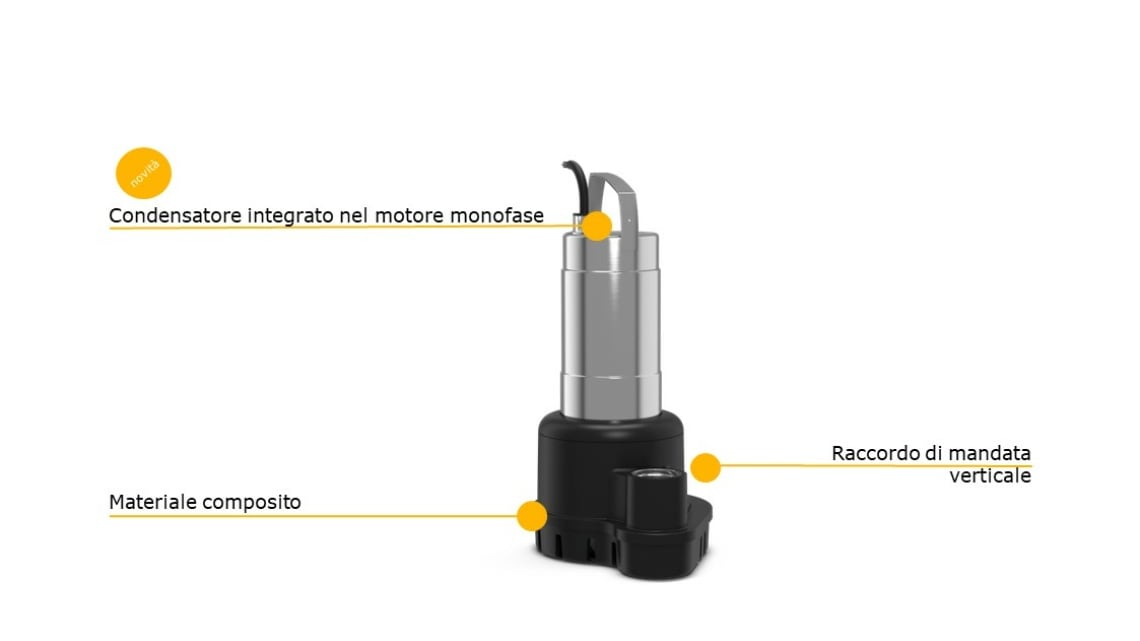

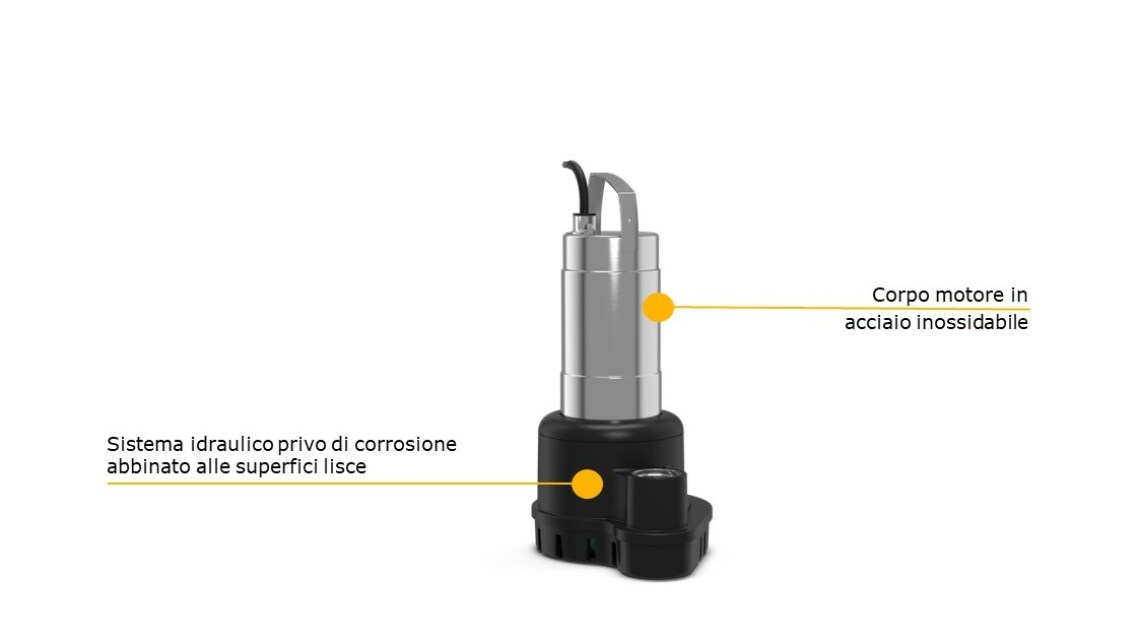

Particolarità/vantaggi del prodotto

• Eccellente affidabilità grazie al sistema idraulico anti corrosione per impieghi universali e con diversi fluidi pompati

• Installazione semplice grazie al peso ridotto, condensatore integrato nel motore a corrente alternata e flangia filettata

• Rendimento ottimale e massima sicurezza di funzionamento grazie al sistema idraulico migliorato

• Manutenzione rapida grazie all’accesso diretto alla camera di tenuta e al corpo pompa

• Intervalli di manutenzione più lunghi grazie alla tenuta meccanica raddoppiata e alla voluminosa camera di tenuta

• A prova di intasamenti grazie al cestello aspirante integrato

Descrizione

La nuova Wilo-Padus UNI è il modello di base ideale per il trasporto di acque reflue negli edifici di dimensioni più ridotte e commerciali. La pompa è trasportabile oppure può essere impiegata flessibilmente in pozzetti. Il sistema idraulico in materiale combinato resistente alla corrosione offre la massima affidabilità per l’impiego universale con diversi fluidi pompati. Grazie al peso ridotto, l’installazione di un condensatore integrato e di un collegamento filettato è molto semplice. La doppia tenuta meccanica e l’ampia camera di tenuta consentono intervalli di manutenzione piuttosto lunghi. L’accesso diretto ai componenti principali rende la manutenzione davvero pratica. Tramite gli apparecchi di comando Wilo-Control, Wilo-Padus UNI può essere inoltre integrata in sistemi di controllo dell’edificio preesistenti.

Tipo costruttivo

Pompa sommergibile per acque reflue per il funzionamento intermittente, per il montaggio sommerso e mobile

Impiego

Pompaggio di

  • Acque cariche pretrattate senza sostanze fecali e corpi a fibre lunghe
  • Acque reflue

Equipaggiamento/funzionamento

  • Controllo della temperatura di avvolgimento con sensore bimetallo
  • Completo di cavo e spina (variante A e P)
  • Interruttore a galleggiante (variante A)
  • Interruttore a galleggiante verticale (variante VA)

Fornitura

  • Pompa sommergibile per acque reflue con cavo di 10 m
  • Manuale di esercizio e manutenzione

Chiave di lettura

Esempio:

Wilo-Padus UNI M05/T15-540/A

Padus

Pompa sommergibile per acque reflue con sistema idraulico centrifugo

UNI

Serie con sistema idraulico copolimerico

M

Girante aperta multicanale

05

Diametro nominale raccordo di mandata: G2

T

Tipo di alimentazione di rete:

M = 1~

T = 3~

15

Valore/10 = potenza motore P2 in kW

5

Frequenza (5 = 50 Hz, 6 = 60 Hz)

40

Codice per tensione di taratura

A

Equipaggiamento elettrico supplementare:

Senza aggiunta = con estremità libera del cavo

P = con spina

A = con interruttore a galleggiante e spina

VA = interruttore a galleggiante verticale e spina

Dati tecnici

  • Alimentazione di rete: 1~230 V, 50 Hz oppure 3~400 V, 50 Hz
  • Modo di funzionamento immerso: S1
  • Modo di funzionamento non sommerso: S2-15 min; S3 10%
  • Raccordo di mandata: G2
  • Grado di protezione: IP68
  • Classe isolamento: F
  • Temperatura fluido: 3 - 40 °C, max. 60 °C per 3 min
  • Passaggio libero: 10 mm
  • Lunghezza del cavo: 10 m

Materiali

  • Corpo motore: 1.4301
  • Corpo del gruppo idraulico: PP-GF30 (copolimero)
  • Girante: PP-GF30 (copolimero)
  • Guarnizioni statiche: NBR
  • Guarnizione lato pompa: SiC/SiC
  • Guarnizione lato motore: C/Cr
  • Estremità albero: acciaio inossidabile 1.4401

Descrizione/costruzione

Pompa sommergibile monoblocco per acque reflue, per il montaggio sommerso mobile.

Sistema idraulico

Per l'uscita lato pressione sono previsti raccordi a flangia filettata verticali. Come tipo vengono qui impiegate solo giranti aperte multicanale. Un cestello aspirante è integrato nel corpo del gruppo idraulico.

Motore

Come motori si utilizzano motori con raffreddamento superficiale in versione monofase (con condensatore d'esercizio integrato) e trifase per l'avviamento diretto. Il calore residuo viene ceduto direttamente al fluido circostante attraverso il corpo del motore. Perciò è possibile impiegare i motori immersi nel funzionamento continuo (S1) e non sommersi nel funzionamento di breve durata (S2) o nel funzionamento intermittente (S3).

Inoltre i motori sono dotati di un salvamotore termico. Questa protegge l'avvolgimento del motore dal surriscaldamento. Per le unità con motore monofase, è integrato e fornito di autoinserimento. In altre parole, in caso di surriscaldamento il motore viene spento e, una volta raffreddato, si riaccende automaticamente. A questo scopo si utilizzano di serie sensori bimetallo.

Il cavo di collegamento è di serie lungo 10 m e disponibile nelle seguenti versioni:

  • Con terminali cavo liberi
  • Con spina
  • Con interruttore a galleggiante e spina

Pompa con interruttore a galleggiante verticale

La versione "VA" è dotata di interruttore a galleggiante verticale. Il livello di commutazione è qui preimpostato con due galleggianti su un’asta filettata. Questa variante necessita di minore spazio come interruttore a galleggiante comune ed è adatta all’impiego in pozzetti stretti.

Guarnizione

Tra il motore e il sistema idraulico si trova una camera di tenuta. Questa è riempita con olio bianco medicale. La tenuta lato fluido e motore è garantita da una tenuta meccanica.

Campo prestazioni

Wilo-Padus UNI

Download

Wilo-Padus UNI - Installation and operating instructions - 50 Hz

Article Number 6084248
Edition 2018-05
Numero di versione 01
