Wilo-Rexa MINI3

Descrizione serie

Particolarità/vantaggi del prodotto

  • Buon rendimento e massima sicurezza di funzionamento grazie al sistema idraulico ottimizzato
  • Installazione semplice anche in presenza di scavi di drenaggio stretti grazie al design compatto con condensatore integrato, al peso ridotto e alla flangia filettata
  • Impiego affidabile per il drenaggio in tutte le sue applicazioni grazie alla girante resistente alla corrosione e al passacavo a tenuta d'acqua
  • Lunghi intervalli di manutenzione grazie all'ampia camera di tenuta e alla guarnizione doppia
  • Manutenzione rapida grazie all’accesso diretto alla camera di tenuta e al corpo pompa

L’affidabile pompa per acque cariche utilizzabile in impianti idrico-sanitari.

Wilo-Rexa MINI3 è la pompa sommergibile standard per acque cariche ideale per il trasporto di acque reflue e acque cariche senza sostanze fecali a norma DIN EN 12050-2 per drenaggio in aree aperte e in ambito domestico. La pompa è indicata per il montaggio sommerso in posizione fissa e mobile e può essere impiegata in modo flessibile. Il sistema idraulico ottimizzato offre la massima affidabilità per l'impiego universale con diversi fluidi pompati. Grazie alla compattezza del design, può essere installata anche in fosse di drenaggio strette. La camera di tenuta riempita d'olio e una doppia guarnizione rendono possibili intervalli di manutenzione più lunghi. L’accesso diretto ai componenti principali rende la manutenzione davvero pratica.

Tipo costruttivo

Pompa sommergibile per acque cariche per il funzionamento intermittente, per il montaggio sommerso, fisso e mobile.

Impiego

Pompaggio di

  • Acque cariche senza sostanze fecali
  • Acque reflue

Equipaggiamento/funzionamento

  • Cavo di collegamento con
    • Spina (versione P)
    • Spina e interruttore a galleggiante (versione A)
    • estremità libera del cavo (3~)
  • Salvamotore termico automatico

Fornitura

Pompa con cavo di collegamento e

    • Spina (versione P)
    • Spina e interruttore a galleggiante (versione A)
    • estremità libera del cavo (3~)

Istruzioni di montaggio, uso e manutenzione

Chiave di lettura

Esempio:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Pompa sommergibile per acque cariche

MINI3

Serie

V

Girante aperta arretrata

04

Diametro nominale raccordo di mandata G 1½

11

Prevalenza max. m

M

Tipo di alimentazione di rete:

M = 1~

T = 3~

06

Valore/10 = potenza motore P2 in kW

5

Frequenza (5 = 50 Hz, 6 = 60 Hz)

23

Codice per tensione di taratura

A

Equipaggiamento elettrico supplementare:

  • Senza = con estremità libera del cavo
  • P = con spina
  • A = con interruttore a galleggiante e spina

5M

Lunghezza cavo di collegamento

Dati tecnici

  • Alimentazione di rete: 1~ 230 V, 50 Hz o 3~ 400 V, 50 Hz
  • Modo di funzionamento immerso: S1
  • Modo di funzionamento non sommerso: S3 15 %
  • Grado di protezione: IP68
  • Classe isolamento: F
  • Temperatura fluido: 3 ... 40 °C
  • Passaggio sferico libero: 40 mm

Materiali

  • Corpo pompa: Ghisa grigia
  • Girante: Materiale combinato
  • Piastra di copertura sulla bocca aspirante: Acciaio inossidabile
  • Corpo motore: Acciaio inossidabile
  • Albero: Acciaio inossidabile
  • Guarnizione, lato motore: NBR
  • Guarnizione, lato fluido: SiC/SiC
  • Guarnizione, statica: NBR

Descrizione/costruzione

Pompa sommergibile monoblocco per acque cariche per il montaggio sommerso mobile, con funzionamento intermittente.

Sistema idraulico

Pompa con girante aperta arretrata e un passaggio sferico libero di 40 mm. Raccordo di mandata come raccordo filettato verticale.

Motore

Motore a raffreddamento superficiale in versione monofase (con condensatore di esercizio integrato) o trifase per l’avviamento diretto. Il calore residuo viene ceduto direttamente al fluido circostante attraverso il corpo del motore. È possibile impiegare i motori immersi nel funzionamento continuo (S1) e non sommersi nel funzionamento intermittente (S3).

Il motore è dotato di un salvamotore termico automatico. Ciò significa che in caso di surriscaldamento il motore viene spento e riattivato automaticamente dopo il raffreddamento.

Il cavo di collegamento è lungo 5 m o 10 m ed è disponibile nelle versioni seguenti:

  • Con terminali cavo liberi
  • Con spina
  • Con interruttore a galleggiante e spina

Guarnizione

La tenuta avviene sul lato fluido con una tenuta meccanica, lato motore con un anello di tenuta sull'albero. Tra le guarnizioni si trova una camera di tenuta con riempimento in olio bianco.

Campo prestazioni

Wilo-Rexa MINI3

Download

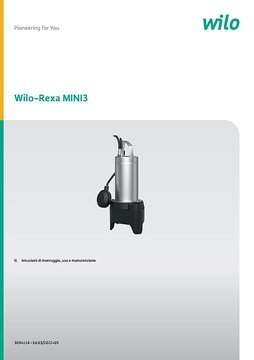

Wilo-Rexa MINI3
