Wilo-Varios PICO-STG

La pompa sostitutiva più versatile di tutti i tempi.

Wilo-Varios PICO-STG è la soluzione universale per la sostituzione nel campo del riscaldamento, condizionamento e refrigerazione per complessi residenziali mono e bifamiliari. Consente il funzionamento standard e il modo di regolazione esterno e, grazie alla funzione Sync Assistant, è possibile regolare in tutta semplicità le impostazioni della pompa sostituita. La sua struttura compatta, l’acquisizione delle curve caratteristiche della pompa precedente con la nuova funzione di sincronizzazione rendono particolarmente semplice l’installazione e la messa in servizio. E con la “tecnologia a pulsante verde” l’uso è estremamente confortevole.

Particolarità/vantaggi del prodotto

  • La soluzione sostitutiva più compatibile per le più svariate applicazioni, compresi gli impianti a energia solare e geotermica, grazie alla struttura compatta, ai nuovi modi di regolazione (come iPWM) e alla funzione Sync Assistant
  • Massimo comfort d’impiego grazie al display LED e alla tecnologia del pulsante verde con un pulsante per il modo di regolazione e un pulsante per l’impostazione della pompa.
  • Installazione semplice grazie alla costruzione compatta, ai collegamenti elettrici adattabili e alla routine di disaerazione
  • Massima sicurezza di funzionamento e di comando grazie alla tecnologia comprovata
Installer Sascha

“Adesso tengo sempre una Varios PICO-STG con me in macchina così ho sempre la soluzione perfetta a portata di mano quando la pompa del cliente smette di funzionare”

The Wilo-Varios PICO-STG Sync function:

La serie Wilo-Varios PICO-STG è costituita da diverse pompe, ciascuna con la propria curva caratteristica del tutto personale. La curva caratteristica della pompa che deve essere sostituita viene riprodotta grazie alla funzione Sync, richiamata mediante Funzione Sync Assistant o, alternativamente, tramite l’app Wilo-Assistant.

Oltre che per le pompe Yonos PICO o Stratos PICO, la pompa Varios PICO-STG è una soluzione di sostituzione eccellente anche per i prodotti comparabili di altre marche, quali Grundfos, DAB, Lowara, KSB ecc.

Per raggiungere il massimo grado di compatibilità, la funzione Sync può, però, essere impiegata solo se la sostituzione interessa altre pompe Wilo, tra cui i modelli Wilo-Star RS, Wilo-Stratos ECO, Wilo-Yonos PICO, Wilo-Stratos PICO e le pompe integrate Wilo-Yonos PARA, Wilo-PARA RS, Wilo-Yonos PARA RKC, Wilo-Yonos PARA RKA e Wilo-Yonos PARA PWM.

In caso di dubbio consultate l’elenco prodotti del tool funzione Sync.

Varios PICO Sync-Funktion

Inserite l’indicazione della serie oppure il codice articolo della vecchia pompa per verificare se è possibile sostituirla con una Varios PICO-STG:

Bastano tre semplici passaggi con Funzione Sync Assistant:

1. Inserire la denominazione tipica o il codice articolo della vecchia pompa per verificare se è possibile sostituirla con una Varios PICO:

2. Seguire le indicazioni passo passo di Funzione Sync Assistant.

3. Al termine della programmazione, non dimenticare di impostare correttamente la pompa nel modo di funzionamento e selezionare la curva caratteristica desiderata.

Affidatevi a Funzione Sync Assistant anche per i vostri terminali mobili.

Grazie a Wilo-Assistant, la tecnologia delle pompe ad alta efficienza è ora disponibile su smartphone e tablet dei tecnici specializzati in impianti idrosanitari e dei progettisti di impianti termotecnici di tutto il mondo. L’app gratuita Wilo-Assistant è un’applicazione mobile facile da usare di aiuto per la progettazione, la consulenza ai clienti e l'installazione. Qui troverete inoltre tantissimi argomenti validi a favore di una tecnologia ad alto rendimento energetico, economica ed ecologica delle pompe per il riscaldamento, il condizionamento e la circolazione dell’acqua potabile.
Scaricate l’app Wilo-Assistant sul vostro dispositivo mobile!

Download dall’App Store (iOS)App per Android su Google Play
Sync function screen of the Wilo Assistant

Descrizione serie

Particolarità/vantaggi del prodotto

  • La soluzione sostitutiva più compatibile per le più svariate applicazioni, compresi gli impianti a energia solare e geotermica, grazie alla struttura compatta, ai nuovi modi di regolazione (come iPWM) e alla funzione Sync Assistant
  • Massimo comfort d’impiego grazie al display LED e alla tecnologia del pulsante verde con un pulsante per il modo di regolazione e un pulsante per l’impostazione della pompa.
  • Installazione semplice grazie alla costruzione compatta, ai collegamenti elettrici adattabili e alla routine di disaerazione
  • Massima sicurezza di funzionamento e di comando grazie alla tecnologia comprovata

La pompa sostitutiva più versatile di tutti i tempi.

Wilo-Varios PICO-STG è la soluzione universale per la sostituzione nel campo del riscaldamento, condizionamento e refrigerazione per complessi residenziali mono e bifamiliari. Consente il funzionamento standard e il modo di regolazione esterno e, grazie alla funzione Sync Assistant, è possibile regolare in tutta semplicità le impostazioni della pompa sostituita. La sua struttura compatta, l’acquisizione delle curve caratteristiche della pompa precedente con la nuova funzione di sincronizzazione rendono particolarmente semplice l’installazione e la messa in servizio. E con la “tecnologia a pulsante verde” l’uso è estremamente confortevole.

Tipo costruttivo

Pompa di ricircolo a rotore bagnato con attacco filettato, motore EC autoprotetto e regolazione elettronica della potenza integrata.

Impiego

Impianti di riscaldamento ad acqua calda di ogni tipo, impianti di condizionamento, impianti di circolazione industriale, circuiti primari di impianti termici a energia solare e impianti geotermici.

Equipaggiamento/funzionamento

Modi di funzionamento

  • Pressione differenziale costante (3 curve caratteristiche predefinite)
  • Pressione differenziale variabile (3 curve caratteristiche predefinite)
  • Numero di giri costante (3 stadi di velocità)
  • Regolazione esterna con segnalazione iPWM
    • iPWM GT (riscaldamento/geotermia, non con Varios PICO-STG .../1-13)
    • iPWM ST (solare)

Funzioni manuali

  • Impostazione del modo di funzionamento in base all'applicazione
  • Impostazione della potenza della pompa (curva caratteristica)
  • Impostazione del numero di giri costante
  • Attivazione del funzionamento sync e della codifica LED
  • Funzione di aerazione
  • Riavvio manuale

Funzioni automatiche

  • Riavvio automatico

Funzioni di segnalazione e visualizzazione

  • Indicazione del modo di regolazione selezionato
  • Indicazione della curva caratteristica selezionata all'interno del modo di regolazione o del tipo iPWM
  • Indicazione del funzionamento sync e della codifica LED selezionati
  • Indicazione dello stato del riavvio manuale o della funzione di aerazione
  • Indicazione di funzionamento o guasto

Equipaggiamento

  • Corpo pompa trattato con cataforesi
  • Innesto per chiave fissa sul corpo pompa
  • Cavo di collegamento elettrico con presa per pompa a tre poli e Wilo-Connector
  • Collegamento iPWM
  • Funzione di aerazione
  • Riavvio manuale
  • Motore autoprotetto
  • Filtro antiparticolato

Fornitura

  • Pompa
  • Cavo con presa per pompa a tre poli e collegamento Wilo-Connector
  • Wilo-Connector
  • Guarnizioni
  • Istruzioni di montaggio, uso e manutenzione

Chiave di lettura

Esempio:

Wilo-Varios PICO-STG 25/1-8-130

Varios PICO

Pompa ad alta efficienza (pompa a bocchettoni), regolata elettronicamente

-STG

Compatibile con impianti di riscaldamento, solari e applicazioni geotermiche

25/

Diametro nominale raccordo

1-8

Campo di prevalenza nominale [m]

130

Lunghezza costruttiva

Dati tecnici

  • Temperatura dei fluidi pompati:
    • da -20 °C a +95 °C (riscaldamento/geotermia)
    • da -10 °C a +110 °C (solare)
  • Alimentazione di rete 1~230 V, 50 Hz
  • Classe di protezione IPX4D
  • Raccordo a bocchettone Rp ½, Rp 1 e Rp 1¼
  • Max. pressione d’esercizio 10 bar

Materiali

  • Corpo pompa: Ghisa grigia (EN-GJL-200)
  • Girante: Materiale sintetico (PP - 40% GF)
  • Albero della pompa: Acciaio inossidabile
  • Cuscinetti: Carbone impregnato di metallo

Campo prestazioni

Wilo-Varios PICO-STG

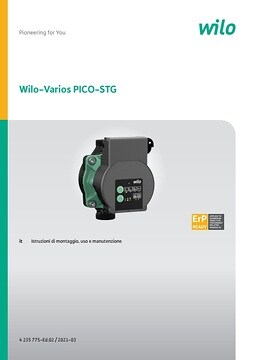

Download

Wilo-Varios PICO-STG

Codice articolo 42338442
Edizione 2019-12
Numero di versione 01
Formato pagina 105.1 x 148.2 mm
Numero di pagine 80

PDF (8 MB)

Scarica

Wilo-Varios PICO-STG

Codice articolo 4235775
Edizione 2019-05
Numero di versione 01
Formato pagina 105.1 x 148.2 mm
Numero di pagine 33

PDF (5 MB)

Scarica
