Wilo-Rexa PRO

Descrição das séries

Características especiais/vantagens do produto

  • Altamente eficaz. Graças às rodas móveis de um canal com rendimento optimizado
  • Funcionamento seguro graças aos impulsores Vortex sem grande probabilidade de obstruções
  • Segurança comprovada. De série, com homologação de protecção contra explosão conforme a ATEX
  • Disponível opcionalmente com tecnologia de motores IE3 energeticamente eficiente

Tipo de construção

Bomba submersível para águas residuais para o funcionamento contínuo, para instalação húmida estacionária e portátil, bem como para a instalação estacionária em poço seco.

Aplicação

Bombeamento de

  • Água residual não tratada
  • Águas residuais com matérias fecais conforme (DIN) EN 12050-1
  • Água poluída

Equipamento/função

  • Monitorização de fugas para a câmara do motor
  • Monitorização da temperatura de bobinagem com sensor bimetálico
  • Elétrodo de barra externo opcional para a monitorização da vedação
  • Versão de corrente monofásica com quadro eléctrico de condensador

Equipamento fornecido

  • Bomba submersível para águas residuais com cabo de 10 m
  • Manual de funcionamento e de manutenção

Código do modelo

Ex.:

Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O

PRO

Nome da série

V

Tipo de impulsor:

V = impulsor Vortex

C = roda móvel de um canal

06

Diâmetro nominal da ligação da pressão, p.ex. DN 65

PT

Modelo do sistema hidráulico:

D = lado de aspiração perfurado conforme DIN

N = lado de aspiração perfurado conforme a norma ANSI (North American Standard)

A

Modelo do material do sistema hidráulico

110

Finalidade do sistema hidráulico

E

Motor com refrigeração superficial

A

Modelo do material do motor

PT

Vedação com dois empanques mecânicos independentes

1

Classe da eficiência energética IE, p. ex., 1 = IE1 (com base em IEC 60034-30)

X

Aprovação Ex:

X = ATEX

F = FM

C = CSA

2

N.º de polos

T

Modelo da ligação de rede:

M = monofásico

T = trifásico

0015

Valor/10 = potência nominal do motor P2 em kW

5

Frequência (5 = 50 Hz, 6 = 60 Hz)

40

Chave para tensão nominal

O

Equipamento elétrico adicional:

O = com extremidade de cabo livre

F = Interruptor de boia com extremidade do cabo livre

A = Interruptor de boia com ficha

P = com ficha

Especificações técnicas

  • Ligação de rede: 1~230 V, 50 Hz ou 3~400 V, 50 Hz
  • Modo de funcionamento submerso: S1
  • Modo de funcionamento emerso: S2-30 mín.; S3 25%
  • Tipo de proteção: IP68
  • Classe de isolamento: F, opcional H
  • Temperatura dos líquidos: 3…40 °C, máx. 60 °C durante 3 min
  • Profundidade máx. de imersão: 20 m
  • Comprimento do cabo: 10 m

Materiais

  • Corpo do motor: EN-GJL-250
  • Corpo hidráulico: Ferro fundido 250
  • Impulsor: EN-GJL 250 ou EN-GJS-500-7
  • Empanques mecânicos vedantes estáticos: NBR
  • Vedação do lado da bomba: SiC/SiC
  • Vedação do lado do motor: C/MgSiO4
  • Extremidade do veio: Aço inoxidável 1.4021

Descrição/construção

Bomba submersível para águas residuais como agregado bloco submersível para instalação húmida estacionária e portátil, assim como a instalação em poço seco estacionária.

Sistema hidráulico

A saída do lado de pressão é efectuada como conexão de flange horizontal. A matéria em seco máxima possível é de 8 % (conforme o sistema hidráulico). São utilizados impulsores monocanal e multicanal.

Motor

Os motores utilizados são motores de refrigeração superficial na versão de corrente alternada e trifásica. Nos motores de corrente alternada, o condensador está montado num aparelho de distribuição separado. Em função da capacidade, a activação realiza-se no arranque directo ou arranque estrela-triângulo.

O arrefecimento dos motores é feito através do fluido circundante (fluido ou ar). O calor é desviado através do corpo do motor.

Os motores podem ser utilizados de modo submerso no funcionamento contínuo (S1). No funcionamento emerso, são possíveis os modos de funcionamento S1 (funcionamento contínuo), S2 (funcionamento breve) ou S3 (funcionamento intermitente) em função da potência do motor.

Além disso, os motores estão equipados com os seguintes dispositivos de monitorização:

  • Monitorização de fugas na câmara do motor A monitorização de fugas indica a entrada de água na câmara do motor.
  • Monitorização térmica do motor A monitorização térmica do motor protege a bobinagem do motor de um sobreaquecimento. Por norma, são aplicados sensores bimetálicos para o efeito.

Adicionalmente, o motor pode ser equipado com um eléctrodo de câmara de vedação externo para a monitorização da câmara de vedação. Este indica uma entrada de água na câmara de vedação através do empanque mecânico no lado do fluido.

Por predefinição, o cabo de ligação possui pontas livres, um comprimento de 10 m e uma fundição hermética longitudinal.

Vedação

Entre o motor e o sistema hidráulico encontra-se uma câmara de vedação com a vedação no lado do fluido e do motor. A câmara de vedação está cheia de óleo branco medicinal. A vedação no lado do fluido e do motor ocorre através de dois empanques mecânicos que rodam de forma independente.

Campo de referência total

Wilo-Rexa PRO C

Wilo-Rexa PRO V

Downloads

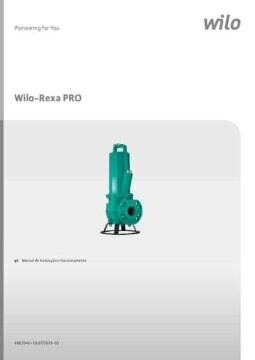

Wilo-Rexa PRO
