Wilo-Varios PICO-STG

A bomba de substituição mais versátil de todos os tempos.
A Wilo-Varios PICO-STG é a solução de substituição universal nas áreas de aquecimento, ar condicionado, refrigeração para habitações unifamiliares e bifamiliares. Esta permite o serviço de regulação padrão e externo e com o assistente Sync é possível aceitar facilmente as regulações da bomba substituída. A sua construção compacta, a aceitação de curvas características da bomba antiga com a nova função de sincronização tornam a instalação e o arranque particularmente simples. E com a «tecnologia do botão verde», a sua utilização é extremamente confortável.
Características especiais/vantagens do produto
- A solução de substituição mais compatível para diversas aplicações, agora também para energia solar e geotermia, graças à construção compacta, aos novos modos de controlo (tais como, iPWM) e ao assistente Sync

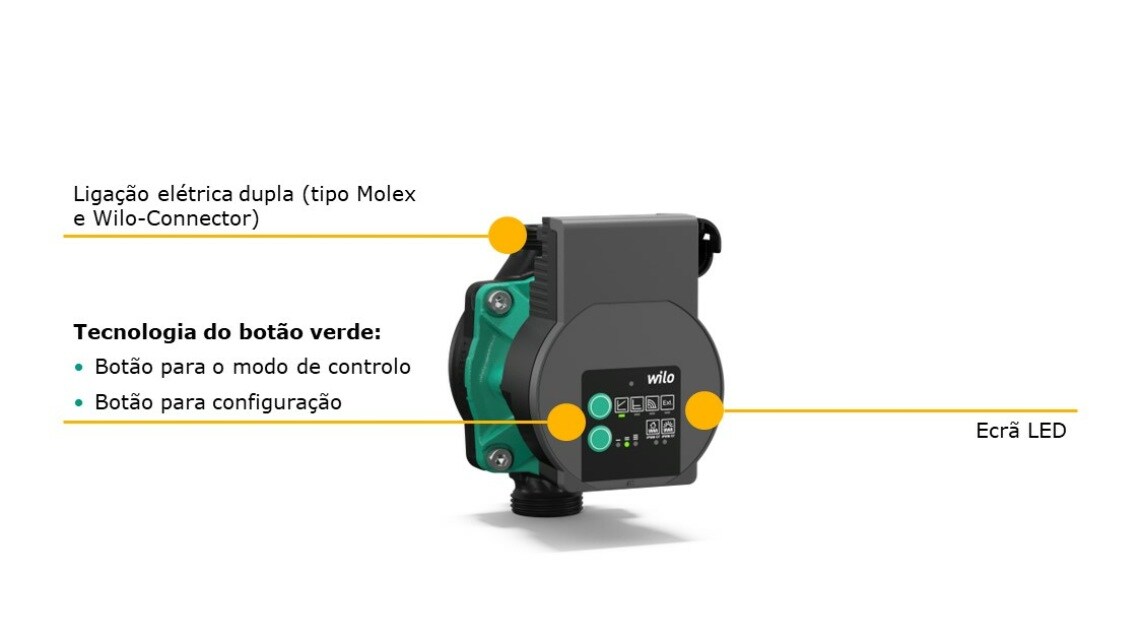

- Utilização muito fácil graças ao ecrã LED e à tecnologia do botão verde com um botão para o modo de controlo e um botão para a regulação da bomba.
- Instalação simples graças a uma construção compacta, às ligações elétricas adaptáveis e funções de manutenção, tais como a ventilação
- Máxima segurança de funcionamento e de utilização graças à tecnologia comprovada




"Eu tenho sempre uma Varios PICO-STG no meu carro. Por isso, tenho sempre a solução perfeita em mãos se o meu cliente tiver uma bomba danificada."
A função Sync da Wilo-Varios PICO-STG:
A Wilo-Varios PICO-STG inclui uma variedade de bombas Wilo bem como as suas curvas individuais. A curva da bomba Wilo a ser substituída pode ser reproduzida pela função Sync usando o Assistente da função Sync aqui ou na aplicação Wilo-Assistant. Hoje em dia, como a Yonos PICO ou a Stratos PICO, a Varios PICO-STG também pode ser usada como bomba de substituição para produtos comparáveis da concorrência. Mas somente ao substituir as bombas Wilo, o recurso adicional ''Função Sync" pode ser usado para assim aumentar a sua compatibilidade. Isso inclui as bombas independentes Wilo-Star RS, Wilo-Star STG, Wilo-Stratos ECO, Wilo-Yonos PICO, Wilo Yonos PICO-STG Wilo-Stratos PICO e as bombas integradas Wilo-RS, Wilo-Yonos PARA, Wilo- Yonos PARA RKC, Wilo-Yonos PARA RKA e Wilo-Yonos PARA PWM. Em caso de dúvida, consulte a lista de produtos na ferramenta ''Função Sync".

Apenas 3 passos são necessários com a Função Sync:
1) Verifique se as curvas da bomba antiga estão incluídas nos dados da função Sync.
2) Siga as instruções da função Sync passo a passo.
3) Se a programação estiver concluída, não se esqueça de configurar a bomba corretamente e selecione a curva característica pretendida no modo de configuração.
Use a função Sync também nos seus dispositivos móveis.
A aplicação "Wilo-Assistant" disponibiliza todo o mundo da tecnologia de bombas de alta eficiência em smartphones e tabets para especialistas em saneamento, aquecimento e climatização e consultores especializados em equipamentos técnicos de construção. A aplicação "Wilo-Assistant" é gratuita e sendo uma aplicação móvel, é muito fácil de utilizar e oferece suporte na seleção, consulta e instalação aos clientes. Também oferece diversos argumentos de vendas para a tecnologia de bombas com eficiência energética, económica e ambientalmente correta para aquecimento, climatização e circulação de água quente sanitária. Faça o download do Wilo-Assistant no seu telemóvel ou tablet.
Download na App Store (iOS)App para Android no Google Play
Sou obrigado a usar a função Sync para fazer a bomba funcionar?
Não, a Varios PICO-STG é entregue como uma bomba normal com as suas próprias curvas. A função Sync pode ser usada se desejar aumentar a compatibilidade, mas não é obrigatório.
Não consigo encontrar o produto que pretendo substituir na lista da função Sync. O que devo fazer?
Deverá entrar em contacto com o fabricante do aparelho caso seja uma bomba integrada (por exemplo, dentro de uma caldeira). Em outros casos, consulte o guia de substituição da Wilo.
Posso usar a função Sync para bombas da concorrência?
Não. Os dados da função Sync apenas incluem as bombas da Wilo. Mas a Varios PICO-STG pode ser usada para substituir bombas da concorrência sem problema algum.
O cabo PWM vem incluído?
Não. O cabo iPWM é um acessório.
Deitei fora o cabo de ligação elétrica juntamente com a caixa. O que devo fazer?
O cabo de ligação elétrica existe como peça sobressalente, questione a Wilo ou o seu revendedor.
Descrição das séries


Características especiais/vantagens do produto
- A solução de substituição mais compatível para diversas aplicações, agora também para energia solar e geotermia, graças à construção compacta, aos novos modos de controlo (tais como, iPWM) e ao assistente Sync
- Utilização muito fácil graças ao ecrã LED e à tecnologia do botão verde com um botão para o modo de controlo e um botão para a regulação da bomba.
- Instalação simples graças a uma construção compacta, às ligações elétricas adaptáveis e funções de manutenção, tais como a ventilação
- Máxima segurança de funcionamento e de utilização graças à tecnologia comprovada
A bomba de substituição mais versátil de todos os tempos.
A Wilo-Varios PICO-STG é a solução de substituição universal nas áreas de aquecimento, ar condicionado, refrigeração para habitações unifamiliares e bifamiliares. Esta permite o serviço de regulação padrão e externo e com o assistente Sync é possível aceitar facilmente as regulações da bomba substituída. A sua construção compacta, a aceitação de curvas características da bomba antiga com a nova função de sincronização tornam a instalação e o arranque particularmente simples. E com a «tecnologia do botão verde», a sua utilização é extremamente confortável.
Tipo de construção
Bomba de circulação de rotor húmido com ligação roscada, motor EC à prova de bloqueio de corrente e regulação integrada de potência electrónica.
Aplicação
Aquecimentos com água quente de todos os sistemas, utilizações de ar condicionado, sistemas de circulação industriais, circuitos primários em sistemas solares e geotérmicos.
Equipamento/função
Modos de funcionamento
- Pressão diferencial constante (3 curvas características predefinidas)
- Pressão diferencial variável (3 curvas características predefinidas)
- Velocidade constante (3 velocidades)
- Regulação externa por sinal iPWM
- iPWM GT (aquecimento/geotermia, não para Varios PICO-STG .../1-13)
- iPWM ST (solar)
Funções manuais
- Regulação do modo de funcionamento consoante a aplicação
- Regulação da potência da bomba (curva característica)
- Regulação da velocidade constante
- Ativação da função Sync e codificação dos LEDs

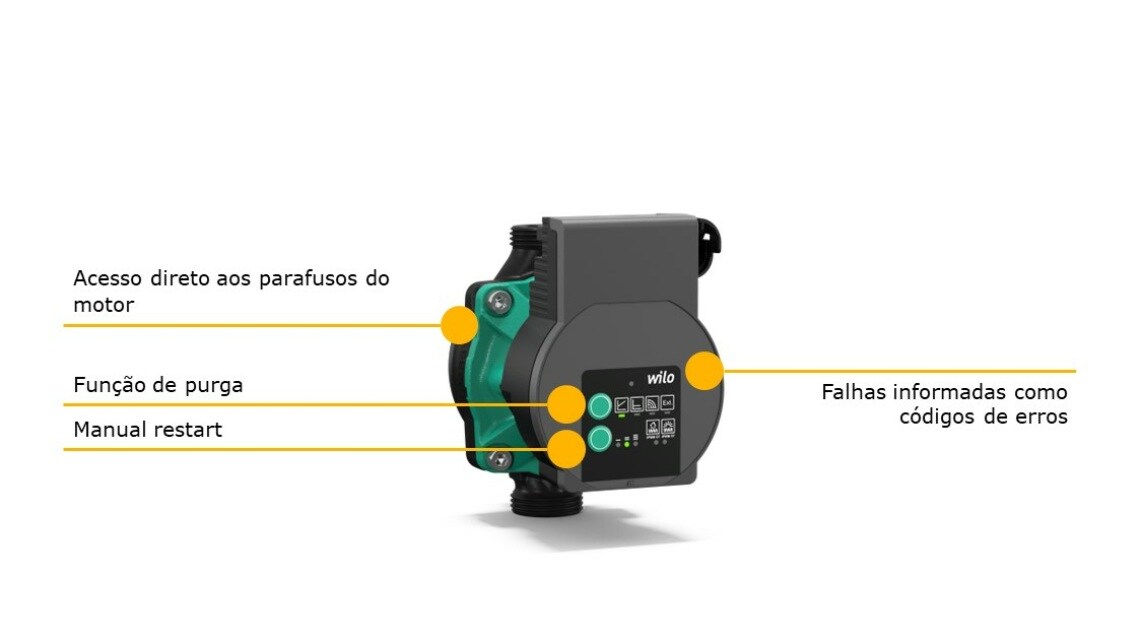

- Função de purga de ar
- Reinício manual
Funções automáticas
- Reinício automático
Funções de aviso e indicação
- Indicação do modo de controlo selecionado
- Indicação da curva característica selecionada dentro do modo de controlo ou tipo iPWM
- Indicação da função Sync ativada e codificação dos LEDs
- Indicação do estado do reinício manual ou função de purga de ar
- Indicação de funcionamento e de avaria
Equipamento

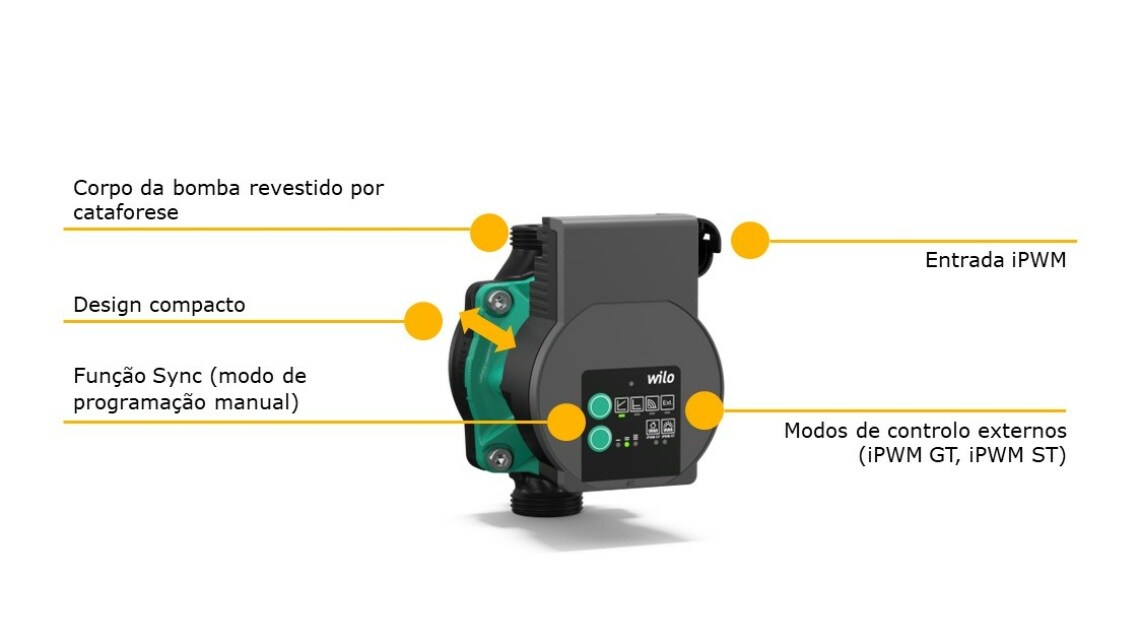

- Corpo da bomba com revestimento catódico electro-submersível
- Ponto de encaixe da chave no corpo da bomba
- Cabo de ligação elétrico com ficha da bomba com 3 polos e Wilo-Connector
- Ligação iPWM
- Função de purga de ar
- Reinício manual
- Motor à prova de bloqueio de corrente
- Filtro de partículas
Equipamento fornecido
- Bomba
- Cabo com ficha da bomba com 3 polos e ligação para o Wilo-Connector
- Wilo-Connector
- Vedantes
- Manual de instalação e funcionamento
Código do modelo
Exemplo: | Wilo-Varios PICO-STG 25/1-8-130 |
Varios PICO | Bomba eletrónica de alto rendimento (bomba com ligação roscada), controlada eletronicamente |
-STG | Compatível com aplicações de aquecimento, solares e de geotermia |
25/ | Diâmetro nominal da ligação |
1-8 | Gama de altura manométrica nominal [m] |
130 | Comprimento de construção |
Especificações técnicas
- Temperatura dos líquidos: -20 °C a +110 °C
- Ligação de rede: 1~230 V, 50 Hz
- Tipo de proteção: IPX4D
- Ligação roscada: Rp ½, Rp 1 e Rp 1¼
- Pressão máx. de funcionamento: 10 bar
Materiais
- Corpo da bomba: Ferro fundido (EN-GJL-200)
- Impulsor: Plástico (PP - 40% GF)
- Veio da bomba: Aço inoxidável
- Rolamento: Carvão impregnado com metal
Campo de referência total
Wilo-Varios PICO-STG

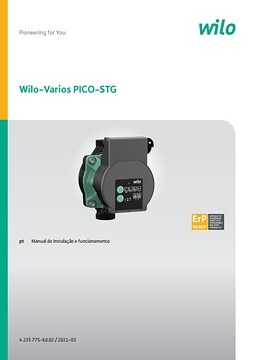

Downloads
