Wilo-Medana CH1-LC

Opis serije

Osobitosti / prednosti proizvoda

  • Visoka učinkovitost zahvaljujući visokoj hidrauličkoj snazi
  • Visoka pouzdanost glede čvrstoće i slabog razvoja buke zahvaljujući prstenu s prorezom i lanterni otpornoj na koroziju s katodnim zaštitnim premazom
  • Može se primijeniti pri temperaturama okoline do 50 °C i u području primjene solarnih panela proširenom time posebno za integraciju sustava

Učinkovita integracija sustava.

Wilo-Medana CH1-LC sa svojim čvrstim kućištem pumpe nudi visoku pouzdanost, a sa svojim komponentama otpornima na koroziju nudi, i pri temperaturama okoline do 50 °C, veliko područje primjene za integraciju u veće sustave. Višestupanjska pumpa s normalnim usisavanjem pri tome postiže hidrauličku snagu.

Konstrukcija

Normalno usisavajuća, vodoravna, višestupanjska pumpa.

Primjena

  • Opskrba vodom i povišenje tlaka
  • Navodnjavanje
  • Industrijski procesi

Oprema/funkcija

  • Pumpa u blok izvedbi
  • Navojni priključak
  • Jednofazni ili trofazni motor
  • Jednofazni motor s integriranom termičkom zaštitom motora

Оpseg isporuke

  • Pumpa
  • Upute za ugradnju i uporabu

Ključ tipa

Primjer:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Naziv proizvoda površinska pumpa

CH

Obrtnički, vodoravno

1

Nivo serije (1 = ulazni, 3 = standardni, 5 = premium)

LC

Dugo vratilo – sivi lijev kućišta pumpe

2

Nazivna količina protoka [m3/h] pojedinačne pumpe

02

Broj stupnjeva pojedinačnih pumpi

5

Materijal kućišta GJL250

E

E = EPDM brtva

A

A = frekvencija 50 Hz / jednofazna / 230 V



B = frekvencija 60 Hz / jednofazna / 220 V



C = frekvencija 60 Hz / jednofazna / 230 V



D = frekvencija 50 Hz / trofazna / 400 V



E = frekvencija 50 Hz / trofazna / 230 – 400 V



F = frekvencija 60 Hz / trofazna / 220 – 380 V



G = frekvencija 60 Hz / trofazna / 265 – 460 V



I = frekvencija 60 Hz / trofazna / 460 V

10

Nazivni tlak (bar)

T

T = priključci s navojem



P = Victaulic priključci

Tehnički podatci

  • Mrežni priključak 1~230 V (±10 %), 50 Hz
  • Mrežni priključak: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Temperatura medija od -20 do +90 °C
  • Maks. radni tlak 10 bar
  • Maks. tlak dotoka 6 bara
  • Stupanj zaštite IP55
  • Nazivni promjer priključka cijevi: od Rp 1" do Rp 1 1/4", ovisno o izvedbi

Materijali

  • Radna kola, stepenaste komore i kućište pumpe Plemeniti čelik 1.4301/1.4404
  • Vratilo 1.4301 odn. 1.4404 plemeniti čelik
  • EPDM brtvljenje
  • Klizno-mehanička brtva: EPDM izvedba: B-grafit / silicijev karbid
  • Ležaj volframov karbid / aluminijev oksid
  • Nožice pumpe i kućište pumpe EN-GJL-250

Preuzimanja

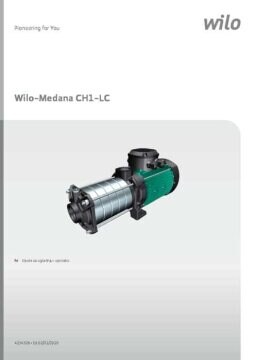

Wilo-Medana CH1-LC
