Wilo-Medana CH1-LC | Wilo
Ventajas para usted

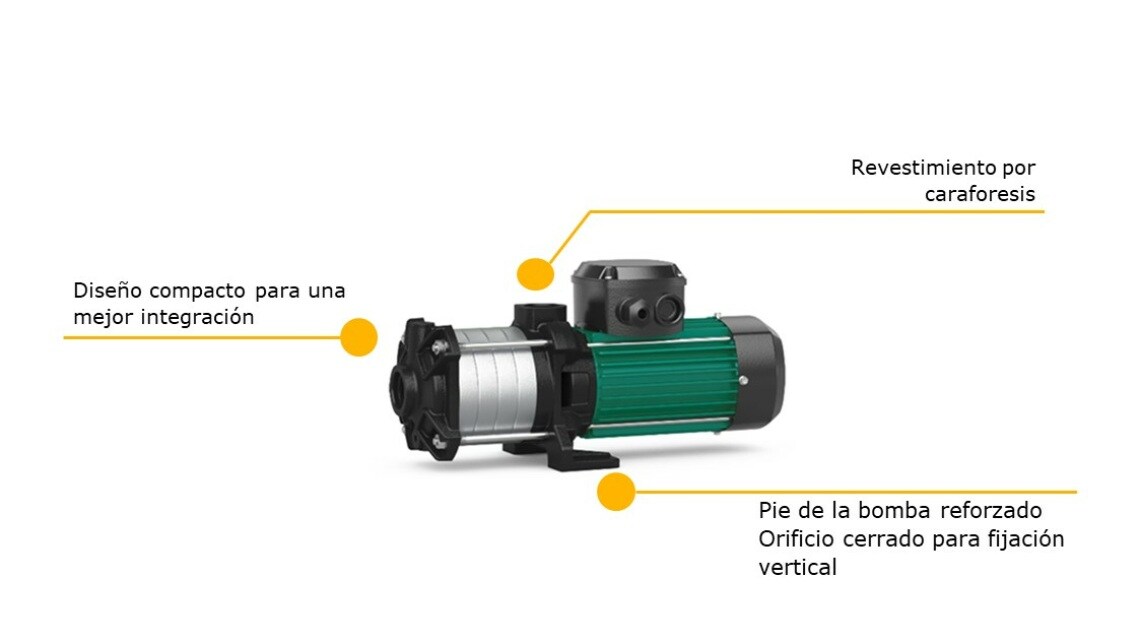

Wilo-Medana CH1-LC

Integración eficiente en el sistema.

Con su robusta carcasa de la bomba, la Wilo-Medana CH1-LC ofrece una gran fiabilidad y, gracias a sus componentes resistentes a la corrosión, presenta un amplio campo de aplicación incluso con temperaturas ambiente de hasta 50 °C para su integración en sistemas más grandes. La bomba multietapas de aspiración normal alcanza la máxima potencia hidráulica.


Ventajas

  • Alta eficiencia gracias a su elevada potencia hidráulica
  • Gran fiabilidad por su robustez y escasa emisión de ruidos gracias al anillo de desgaste y la linterna resistente a la corrosión con revestimiento por cataforesis
  • Se puede usar en temperaturas ambiente de hasta 50 °C y, por tanto, en un campo de aplicación ampliado especialmente para la integración de sistemas
  • Cumple las especificaciones de la certificación UL
Descripción de las series
Wilo-Medana CH1-L, Wilo-Medana CH1-LC

Tipo

Bomba multietapas horizontal de aspiración normal.

Aplicación

  • riego
  • Procesos industriales

Equipo/función

  • Bomba en diseño monobloc
  • Conexión roscada
  • Motor monofásico o trifásico
  • Motor monofásico con protección de motor térmica integrada

Designación

Ejemplo:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Denominación del producto bomba de superficie

CH

De uso comercial horizontal

1

Nivel de serie (1 = nivel básico, 3 = nivel estándar, 5 = nivel prémium)

LC

Eje largo, carcasa de la bomba de fundición gris

2

Caudal nominal [m³/h] de la bomba simple

02

Número de etapas de la bomba simple

5

Material de la carcasa GJL250

E

E = junta EPDM

A

A = frecuencia 50 Hz/monofásico/230 V

B = frecuencia 60 Hz/monofásico/220 V

C = frecuencia 60 Hz/monofásico/230 V

D = frecuencia 50 Hz/trifásico/400 V

E = frecuencia 50 Hz/trifásico/230 – 400 V

F = frecuencia 60 Hz/trifásico/220 – 380 V

G = frecuencia 60 Hz/trifásico/265 – 460 V

I = frecuencia 60 Hz/trifásico/460 V

10

Presión nominal (bar)

T

T = conexiones roscadas

P = conexiones Victaulic

Datos técnicos

  • Alimentación eléctrica 1~230 V ± 10%, 50 Hz
  • Alimentación eléctrica: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Temperatura del fluido -20 a +90 °C
  • Presión de trabajo máx.: 10 bar
  • Presión de entrada máx.: 6 bar
  • Tipo de protección IP55
  • Diámetro nominal de las uniones de tubería: de Rp 1″ a Rp 1 1/4″, según la ejecución

Materiales

  • Rodetes, cámaras escalonadas y carcasas de bombas de acero inoxidable 1.4301/1.4404
  • Eje de acero inoxidable 1.4301 o 1.4404
  • Junta EPDM
  • Cierre mecánico: Ejecución EPDM: Carbón B/carburo de silicio;
  • cojinete de carburo de tungsteno/óxido de aluminio
  • Pies y carcasa de la bomba: EN-GJL-250

Suministro

  • Bomba
  • Instrucciones de instalación y funcionamiento
Documentos

CE

CE 2195366-04

Número de páginas 6
Idioma lengua neutra
PDF (218 KB)

EEA

CE 2223694-01

Número de páginas 6
Idioma lengua neutra
PDF (359 KB)
Seleccione un producto
Cantidad de resultados: 41
Boca de impulsión
Clase de eficiencia energética del motor
Denominación del productoClase de eficiencia energética del motorCarcasa de la bombaRodeteBoca de impulsiónPotencia nominal del motor P2Peso bruto aproximado mReferencia
MEDANA CH1-LC.202-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,37 kW
13,1 kg
4233356
MEDANA CH1-LC.202-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,37 kW
13,2 kg
4233357
MEDANA CH1-LC.203-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,37 kW
13,4 kg
4233358
MEDANA CH1-LC.203-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,37 kW
13,5 kg
4233359
MEDANA CH1-LC.204-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
14,4 kg
4233360
MEDANA CH1-LC.204-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
13,7 kg
4233361
MEDANA CH1-LC.205-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
14,7 kg
4233362
MEDANA CH1-LC.205-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
14,1 kg
4233363
MEDANA CH1-LC.206-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
17,4 kg
4233364
MEDANA CH1-LC.206-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
16 kg
4233365
MEDANA CH1-LC.206-5/E/E/10T/M111
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
16 kg
4250394
MEDANA CH1-LC.207-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
17,8 kg
4233366
MEDANA CH1-LC.207-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
16,4 kg
4233367
MEDANA CH1-LC.402-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,37 kW
13,1 kg
4233368
MEDANA CH1-LC.402-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,37 kW
13,2 kg
4233369
MEDANA CH1-LC.403-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
14 kg
4233370
MEDANA CH1-LC.403-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,37 kW
13,5 kg
4231436
MEDANA CH1-LC.404-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
14,4 kg
4231432
MEDANA CH1-LC.404-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
13,7 kg
4233371
MEDANA CH1-LC.405-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
17,1 kg
4233372
MEDANA CH1-LC.405-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
15,7 kg
4233373
MEDANA CH1-LC.406-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,1 kW
18,1 kg
4233374
MEDANA CH1-LC.406-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,75 kW
16 kg
4233375
MEDANA CH1-LC.407-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,1 kW
18,2 kg
4233376
MEDANA CH1-LC.602-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
14,7 kg
4233377
MEDANA CH1-LC.602-5/E/E/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
0,55 kW
14,1 kg
4231437
MEDANA CH1-LC.603-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,1 kW
18,3 kg
4231433
MEDANA CH1-LC.603-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,1 kW
18,1 kg
4233378
MEDANA CH1-LC.604-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,1 kW
18,9 kg
4233379
MEDANA CH1-LC.604-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,1 kW
18,6 kg
4233380
MEDANA CH1-LC.605-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,5 kW
22,4 kg
4233381
MEDANA CH1-LC.606-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,85 kW
26,6 kg
4233382
MEDANA CH1-LC.606-5/E/E/10T/M111
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,85 kW
26,6 kg
4250396
MEDANA CH1-LC.1002-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1¼
1,1 kW
17,5 kg
4231435
MEDANA CH1-LC.1002-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1¼
1,1 kW
17,3 kg
4233383
MEDANA CH1-LC.1003-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1¼
1,5 kW
21,1 kg
4231438
MEDANA CH1-LC.1004-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1¼
1,85 kW
25,3 kg
4231439
MEDANA CH1-LC.1005-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1¼
2,5 kW
26,4 kg
4233385
MEDANA CH1-LC.1006-5/E/E/10T
IE3
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1¼
3 kW
30 kg
4233386
Medana CH1-LC.605-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1
1,5 kW
22,6 kg
4260346
Medana CH1-LC.1003-5/E/A/10T
IE2
5.1301/EN-GJL-250, con recubrimiento KTL
Acero inoxidable
Rp 1¼
1,5 kW
21,2 kg
4260357
