Wilo-DrainLift SANI-S

A legkisebb és legkönnyebb egyes-szivattyú átemelő telep családi és ikerházakhoz.

A legkisebb és legkönnyebb egyes-szivattyú átemelő telep családi és ikerházakhoz.

A Wilo-DrainLift SANI-S egyedülálló kompakt fekáliaátemelő telep a legkisebb és legkönnyebb átemelő telep az EN 12050-1 szerint (vágókerék nélkül), és a csendes működésének köszönhetően ideális a családi vagy ikerházakban való alkalmazáshoz.

A nagy szivattyú űrtartalomnak a szabadon választható hozzáfolyásoknak és a különlegesen agresszív közegekhez használt opcionális kivitelnek köszönhetően a Wilo-DrainLift SANI-S rugalmasan alkalmazható és egyszerűen telepíthető. A rugós visszacsapószelep minimalizálja a zajszintet minden szivattyúzási ciklus végén A felhasználóbarát kivitel a karbantartást különösen egyszerűvé teszi.

Ajánlott szervizszolgáltatások

Üzembe helyezés

Karbantartás

Speciális jellemzők/alkalmazási előnyök

Egyszerű telepítés és szállítás a kompakt kivitelnek és a nagyon alacsony súlynak köszönhetően
Üzembiztos a nagy hasznos térfogatnak, a termikus motorvédelemnek és az elektromos hálózattól független riasztásnak köszönhetően
A technikai műanyagokból és nemesacélból készült korróziómentes kialakítás nagyfokú megbízhatóságot nyújt
Szabadon választható csatlakozók a maximális telepítési rugalmasságért
Egyszerű karbantartás és tisztítás a visszafolyásgátlóban lévő átlátszó tartályfedélnek és tisztítónyílásnak köszönhetően
Rugós visszacsapószelep csekély fedélzajjal egy szivattyúzási ciklus végén a csendes működés érdekében

Terméktulajdonságok

Tartályfedél kémlelőablakkal az egyszerű szemrevételezéshez
DN 50 tartálylégtelenítés
Szabadon választható hozzáfolyási felületek DN 100 – DN 150
Megbízható nemesacél motor az S3 üzemhez
Rugós DN 80 visszafolyásgátló tisztítónyílással
Megbízható szabadáramlású hidraulika
Kompakt tartály nagy hasznos térfogattal
Csatlakozó a manuális leürítéshez 50 mm

Terméktulajdonságok

Tartályfedél kémlelőablakkal az egyszerű szemrevételezéshez
DN 50 tartálylégtelenítés
Szabadon választható hozzáfolyási felületek DN 100 – DN 150
Megbízható nemesacél motor az S3 üzemhez
Rugós DN 80 visszafolyásgátló tisztítónyílással
Megbízható szabadáramlású hidraulika
Kompakt tartály nagy hasznos térfogattal
Csatlakozó a manuális leürítéshez 50 mm

Környezetbarát tulajdonságok

Válogatott anyagok a termék hosszú, megbízható élettartamának biztosítása érdekében, újrahasznosított műanyagokkal, közöttük néhány biológiailag lebomló fajtával
Moduláris kivitel, csökkentett számú változat és könnyen cserélhető alkatrészek a termék még hosszabb élettartama érdekében
Fenntartható és CO2-semleges gyártás és folyamatok európai üzemeinkben

Wilo-DrainLift SANI-S

Kivitel

Kompakt, csatlakoztatásra kész, teljesen elárasztható egyes-szivattyús átemelő telep fekáliatartalmú szennyvíz szállításához.

Alkalmazás

Átemelő telepként épületekben padló feletti vagy szerelőfal mögé való telepítéshez vagy padló alatti telepítés esetén szivattyúaknákba:

Ha a szennyvíz nem vezethető el közvetlenül a csatornahálózatba természetes esés segítségével
Dugulásgátló vízelvezetéshez, ha a lefolyóhely a visszatorlasztási szint alatt van.

Folyadékok

Az ipari övezetekben az ilyen közegek összegyűjtésére és szállítására:

Fekáliatartalmú szennyvíz
Fekáliamentes szennyvíz

A C kivitelt agresszív közegek szállítására tervezték:

Kazánokból származó kondenzátum
Tó- és tengervíz
Max. NaCl-tartalom (sós víz) 30 g/l 20 °C-ig
Úszómedencevíz, max. klórtartalom: 400 mg/l
Szennyezett víz, enyhén savas, 3,5-nél magasabb pH-értékkel
Demineralizált/tisztított víz

Szennyvízszállítás a 12050 szabvány szerint

Az átemelő telep megfelel a DIN EN 12050-1 szabványnak.

Felszereltség/funkció

Kapcsolókészülék hálózattól független riasztással és gyűjtő zavarjelzéssel
Csatlakoztatásra kész
Tartály ellenőrzőnyílással és átlátszó fedéllel
Szintérzékelő 4–20 mA töltésszint méréshez
Visszafolyásgátló ellenőrzőnyílással
Termikus motorfelügyelet bimetál érzékelővel

A típusjel magyarázata

Példa:	DrainLift SANI-S.11/T540/3C-CEE
DrainLift	Termékcsalád
SANI	Szennyvíz-átemelő telep
S	Méret
11	Maximális szállítómagasság méterben, ha Q = 0
T	Hálózati csatlakozás: M = 1~ T = 3~
540	Elektromos méret: 5 = 50 Hz 6 = 60 Hz 23 = 230 V 38 = 380 V 40 = 400 V
3	Motor és kapcsolókészülék kivitel: 1 = Üzemmód: S3, kapcsolókészülék: Control MS-L 3 = Üzemmód: S3, kapcsolókészülék: Control EC-L
C	Kivitel agresszív közegekhez
CEE	Dugasz: EF = földelt villásdugó (CEE 7/7) G = G típus (UK) I = I típus (AU, NZ, ZH) CEE = különböző CEE fázisváltó dugó (16 A/32 A, 3 pólusú; 32 A, 1 pólusú) O = dugasz nélkül

Műszaki adatok

Hálózati csatlakozás: 1~230 V, 50 Hz; 3~400 V, 50 Hz
Üzemmód: S3 10%
Közeghőmérséklet: 3−40 °C (37−104 °F), max. 65 °C (149 °F) 5 percig
Max. környezeti hőmérséklet: 3 ... 40 °C (37 ... 104 °F)
Tartálytérfogat: 47 l (12,5 US.liq.gal.)
Max. hasznos térfogat, a tartályban megfelelő hozzáfolyási magasság: 25 l (6,5 US.liq.gal) (180 mm*)/32 l/8,5 US.liq.gal. (250 mm*)
Nyomócsonk-csatlakozás: DN 80, PN 10
Beömlőcsonk: DN/OD 110; DN/OD 90
Légtelenítő csatlakozás: DN/OD 50
Átemelő telep védelmi osztálya: IP68 (2 mWs/7 d)
Kapcsolókészülék védelmi osztálya: IP54
Zajszint: 70 dB(A)

Szerkezeti anyagok

Motorház: 1.4404 (AISI 316L)
Hidraulika: PP-GF30
Járókerék: PP-GF30
Tartály: PE
Visszafolyásgátló: PPS

Szerkezet

Gáz- és víztömör gyűjtőtartály:

Döntött aljzat
Ellenőrző nyílás átlátszó fedéllel
Szabadon választható beömlőnyílások a megjelenített területeken
Szintmérés szintérzékelővel 4–20 mA

Szennyvízszivattyú:

Beépítés közvetlenül a gyűjtőtartálynál
Motor felületi hűtéssel (léghűtés) és termikus motorfelügyelettel
Nyomócsonk-csatlakozás visszacsapószeleppel és rászerelt ellenőrző nyílással

Előre bekötött kapcsolókészülékek automatikus üzemhez:

Wilo-Control MS-L

Gyűjtő zavarjelzés potenciálmentes érintkezővel
Beépített és hálózattól független riasztás
Beállítható utánfutási idő
1,5 m-es csatlakozókábel előreszerelt dugasszal (az „O” kivitelt dugasz nélkül szállítjuk!)

Wilo-Control EC-L

Üzemelés kijelző és szimbólumalapú, alfanumerikus menü segítségével
Gyűjtő zavarjelzés potenciálmentes érintkezővel
Egyedi zavarjelzés potenciálmentes érintkezővel
ModBus-interfész
Beépített és hálózattól független riasztás
Beállítható utánfutási idő
1,5 m-es csatlakozókábel előreszerelt dugasszal (az „O” kivitelt dugasz nélkül szállítjuk!)

Szállítási terjedelem

Átemelő telep kapcsolókészülékkel és csatlakozókábel dugasszal (az „O” kivitelt dugasz nélkül szállítjuk!)
Karimás csőcsatlakozások DN 80, PN 10-től DN/OD 110-ig
Rugalmas mandzsetta DN/OD 110 a leürítési csatlakozóhoz
HT kettős karmantyú DN/OD 50 légtelenítő csatlakozáshoz
HT kettős karmantyú DN/OD 50 leürítő csatlakozáshoz
Hozzáfolyási készlet 124 mm (5 col) és tömítés HT-csőhöz DN/OD 110
Talajhoz való rögzítőkészlet
Zajvédő paplan
Akku 9 V
Beépítési és üzemeltetési utasítás

Opciók

Agresszív közegekhez való kivitel ModBus-csatlakozással

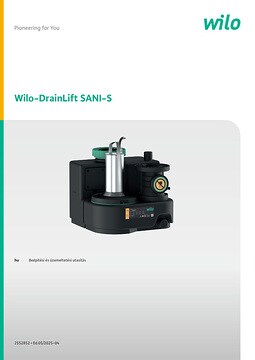

Beépítési és üzemeltetési utasítás

Wilo-DrainLift SANI-S

Cikkszám	2552852
Kiadás	2024-12
Oldalszám	28
Nyelv	hu

PDF (5 MB)

Wilo-DrainLift SANI-S

Cikkszám	2552852
Kiadás	2024-12
Oldalszám	28
Nyelv	en

PDF (5 MB)

Wilo-Control MS-L

Cikkszám	2552612
Kiadás	2023-08
Oldalszám	40
Nyelv	en

PDF (7 MB)

Wilo-Control MS-L

Cikkszám	2552612
Kiadás	2023-08
Oldalszám	44
Nyelv	hu

PDF (7 MB)

Wilo-Control EC-L

Cikkszám	2543252
Kiadás	2022-09
Oldalszám	64
Nyelv	hu

PDF (8 MB)

Wilo-Control EC-L

Cikkszám	2543252
Kiadás	2022-09
Oldalszám	64
Nyelv	en

PDF (8 MB)

Tanúsítvány füzet

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Cikkszám	6088777
Kiadás	2020-06
Oldalszám	40
Nyelv	nyelvsemleges

PDF (2 MB)

Group Statement

REACH rendelet

Kiadás	2021-05
Oldalszám	5
Nyelv	nyelvsemleges

PDF (271 KB)

CE

CE 2211587-01

Oldalszám	3
Nyelv	nyelvsemleges

PDF (245 KB)

Találatok száma: 4

Üzemmód (víz feletti)

S3-10% [2]

S3-10%, 60 s [2]

Hálózati dugasz

CEE 16A, 3P+N+PE, 6h [2]

CEE7/7 (földelt villásdugó) [2]

Hálózati csatlakozás

1~230 V, 50 Hz [2]

3~400 V, 50 Hz [2]

Termékmegnevezés	Üzemmód szivattyúnként	Hálózati dugasz	Hálózati csatlakozás	Cikkszám
DrainLift SANI-S.11/M523/1-EF	S3-10%	CEE7/7 (földelt villásdugó)	1~230 V, 50 Hz	6098869
DrainLift SANI-S.11/M523/3C-EF	S3-10%	CEE7/7 (földelt villásdugó)	1~230 V, 50 Hz	6098870
DrainLift SANI-S.11/T540/1-CEE	S3-10%, 60 s	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098871
DrainLift SANI-S.11/T540/3C-CEE	S3-10%, 60 s	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098872
