Wilo-DrainLift SANI-XL

A nagy ikerszivattyús átemelő telep társasházak és komplett beruházások számára.

A nagy ikerszivattyús átemelő telep társasházak és komplett beruházások számára.

A Wilo-DrainLift SANI-XL nagyméretű dupla fekáliaátemelő telep a kiemelkedően nagy szivattyúteljesítménynek és a választható motor üzemmódoknak (tartós üzem, ill. szakaszos üzem) köszönhetően ideális megoldás a nagy társasházakban és az ellenőrizetlen szennyvízelvételű kereskedelmi épületekben való csendes működéshez. A szabadon áthaladó golyó mérete lehet 44 mm vagy 65 mm, ill. a szabadon választható hozzáfolyásoknak és a különlegesen agresszív közegekhez használt opcionális kivitelnek köszönhetően rugalmasan alkalmazható és egyszerűen telepíthető. A rugós visszacsapószelep minimalizálja a zajszintet minden szivattyúzási ciklus végén A felhasználóbarát kivitel a karbantartást különösen egyszerűvé teszi.

Ajánlott szervizszolgáltatások

Karbantartás

Üzembe helyezés

Speciális jellemzők/alkalmazási előnyök

Egyszerű telepítés és szállítás a kompakt kivitelnek és a kis súlynak köszönhetően
Nagyfokú üzembiztonság az ikerszivattyús telepnek, a nagyon nagy hasznos térfogatnak, a termikus motorvédelemnek és az elektromos hálózattól független riasztásnak köszönhetően
A technikai műanyagokból és nemesacélból készült korróziómentes kialakítás nagyfokú megbízhatóságot nyújt
Szabadon választható csatlakozók a maximális telepítési rugalmasságért
Univerzálisan alkalmazható a többféle változatnak, a szabadon áthaladó golyó kétféle méretének (44/65 mm), a tartós és szakaszos üzemmódnak, valamint az agresszív közegekhez készült kivitelnek köszönhetően
Egyszerű karbantartás és tisztítás a visszafolyásgátlóban lévő átlátszó tartályfedélnek és tisztítónyílásnak köszönhetően
Rugós visszacsapószelep csekély fedélzajjal egy szivattyúzási ciklus végén a csendes működés érdekében

Terméktulajdonságok

Tartályfedél kémlelőablakkal az egyszerű szemrevételezéshez
DN 70 tartálylégtelenítés
Szabadon választható hozzáfolyási felületek DN 100 – DN 150
Megbízható nemesacél motor az S1/S3 üzemhez
Rugós DN 80 visszafolyásgátló tisztítónyílással
Megbízható szabadáramlású hidraulika 44/65 mm méretű szabadon áthaladó golyóval
Kompakt tartály nagy hasznos térfogattal
Csatlakozó a manuális leürítéshez 50 mm

Környezetbarát tulajdonságok

Válogatott anyagok a termék hosszú, megbízható élettartamának biztosítása érdekében, újrahasznosított műanyagokkal, közöttük néhány biológiailag lebomló fajtával
Moduláris kivitel, csökkentett számú változat és könnyen cserélhető alkatrészek a termék még hosszabb élettartama érdekében
Fenntartható és CO2-semleges gyártás és folyamatok európai üzemeinkben

Wilo-DrainLift SANI-XL

Kivitel

Csatlakoztatásra kész, teljesen elárasztható ikerszivattyús átemelő telep fekália tartalmú szennyvíz szállítására.

Alkalmazás

Átemelő telepként épületekben padló feletti vagy szerelőfal mögé való telepítéshez vagy padló alatti telepítés esetén szivattyúaknákba:

Ha a szennyvíz nem vezethető el közvetlenül a csatornahálózatba természetes esés segítségével
Dugulásgátló vízelvezetéshez, ha a lefolyóhely a visszatorlasztási szint alatt van.

Folyadékok

Az ipari övezetekben az ilyen közegek összegyűjtésére és szállítására:

Fekáliatartalmú szennyvíz
Fekáliamentes szennyvíz

A C kivitelt agresszív közegek szállítására tervezték:

Kazánokból származó kondenzátum
Tó- és tengervíz
Max. NaCl-tartalom (sós víz) 30 g/l 20 °C-ig
Úszómedencevíz, max. klórtartalom: 400 mg/l
Szennyezett víz, enyhén savas, 3,5-nél magasabb pH-értékkel
Demineralizált/tisztított víz

Szennyvízszállítás a 12050 szabvány szerint

Az átemelő telep megfelel a DIN EN 12050-1 szabványnak.

Felszereltség/funkció

Kapcsolókészülék hálózattól független riasztással és gyűjtő zavarjelzéssel
Csatlakoztatásra kész
Tartály ellenőrzőnyílással és átlátszó fedéllel
Szintérzékelő 4–20 mA töltésszint méréshez
Visszafolyásgátló ellenőrzőnyílással
Termikus motorfelügyelet bimetál érzékelővel

A típusjel magyarázata

Példa:	DrainLift SANI-XL.13/T540/4C-CEE
DrainLift	Termékcsalád
SANI	Szennyvíz-átemelő telep
XL	Méret
13	Maximális szállítómagasság méterben, ha Q = 0
T	Hálózati csatlakozás: M = 1~ T = 3~
540	Elektromos méret: 5 = 50 Hz 6 = 60 Hz 23 = 230 V 38 = 380 V 40 = 400 V
4	Motor és kapcsolókészülék kivitel: 1 = Üzemmód: S3, kapcsolókészülék: Control MS-L 4 = Üzemmód: S1, kapcsolókészülék: Control EC-L
C	Kivitel agresszív közegekhez
CEE	Dugasz: EF = földelt villásdugó (CEE 7/7) G = G típus (UK) I = I típus (AU, NZ, ZH) CEE = különböző CEE fázisváltó dugó (16 A/32 A, 3 pólusú; 32 A, 1 pólusú) O = dugasz nélkül

Műszaki adatok

Hálózati csatlakozás: 1~230 V, 50 Hz; 3~400 V, 50 Hz
Üzemmód: S3 10%, S1
Közeghőmérséklet: 3−40 °C (37−104 °F), max. 65 °C (149 °F) 5 percig
Max. környezeti hőmérséklet: 3 ... 40 °C (37 ... 104 °F)
Tartálytérfogat: 358 l (94,5 US.liq.gal.)
Max. hasznos térfogat, a tartályban megfelelő hozzáfolyási magasság: 148 l (39 US.liq.gal.) (250 mm*)/182 l (48 US.liq.gal.) (315 mm*)/286 l (75 US.liq.gal.) (56 mm*)
Nyomócsonk-csatlakozás: DN 80, PN 10
Beömlőcsonk: DN/OD 110; DN/OD 160; DN/OD 225
Légtelenítő csatlakozás: DN/OD 75
Átemelő telep védelmi osztálya: IP68 (2 mWs/7 d)
Kapcsolókészülék védelmi osztálya: IP54
Zajszint: 70 dB(A)

Szerkezeti anyagok

Motorház: 1.4404 (AISI 316L)
Hidraulika: PP-GF30
Járókerék: PP-GF30 vagy 1.4408 (AISI 316)
Tartály: PE
Visszafolyásgátló: PPS

Szerkezet

Gáz- és víztömör gyűjtőtartály:

Döntött aljzat
Ellenőrző nyílás átlátszó fedéllel
Szabadon választható beömlőnyílások a megjelenített területeken
Szintmérés szintérzékelővel 4–20 mA

Szennyvízszivattyú:

Beépítés közvetlenül a gyűjtőtartálynál
Motor felületi hűtéssel (léghűtés) vagy önhűtéssel (köpenyhűtés) és termikus motorfelügyelettel
Nyomócsonk-csatlakozás visszacsapószeleppel és rászerelt ellenőrző nyílással

Előre bekötött kapcsolókészülékek automatikus üzemhez:

Wilo-Control MS-L

Gyűjtő zavarjelzés potenciálmentes érintkezővel
Beépített és hálózattól független riasztás
Beállítható utánfutási idő
1,5 m-es csatlakozókábel előreszerelt dugasszal (az „O” kivitelt dugasz nélkül szállítjuk!)

Wilo-Control EC-L

Üzemelés kijelző és szimbólumalapú, alfanumerikus menü segítségével
Gyűjtő zavarjelzés potenciálmentes érintkezővel
Egyedi zavarjelzés potenciálmentes érintkezővel
ModBus-interfész
Beépített és hálózattól független riasztás
Beállítható utánfutási idő
1,5 m-es csatlakozókábel előreszerelt dugasszal (az „O” kivitelt dugasz nélkül szállítjuk!)

Szállítási terjedelem

Átemelő telep kapcsolókészülékkel és csatlakozókábel dugasszal (az „O” kivitelt dugasz nélkül szállítjuk!)
Karimás csőcsatlakozások DN 80, PN 10-től DN/OD 110-ig
Rugalmas mandzsetta DN/OD 110 a leürítési csatlakozóhoz
HT kettős karmantyú DN/OD 75 légtelenítő csatlakozáshoz
HT kettős karmantyú DN/OD 50 leürítő csatlakozáshoz
Hozzáfolyási készlet körkivágóval 175 mm (7 col) és tömítés HT-csőhöz DN/OD 160
Talajhoz való rögzítőkészlet
Akku 9 V

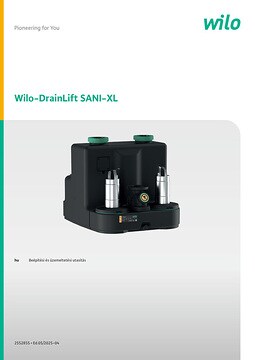

Beépítési és üzemeltetési utasítás

Opciók

Agresszív közegekhez való kivitel ModBus-csatlakozással
S1-üzemhez való kivitel (tartós üzem) ModBus-csatlakozóval

Beépítési és üzemeltetési utasítás
