Wilo-EMU TR 50-2… – TR 120-1...

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Biztosítja az Ön folyamatait.A bolygómű nagy méretű csapágyazású annak érdekében, hogy a keverőerőket hatékonyan el lehessen nyelni.
  • Hatékony energiafelhasználás.Az innovatív szárnygeometria a lehető legjobb tolóteljesítményt biztosítja. Ezáltal csökkenti az Ön energia- és üzemi költségeit is.
  • Megbízhatóan működik.A visszahajlított belépő él révén nem eltömődő üzemnek köszönhetően.

Kivitel

Közepesen gyors futású merülőmotoros keverőmű egyfokozatú bolygóművel

Alkalmazás

  • Lebegtetés
  • Homogenizálás
  • Lebegő iszaptakaró megakadályozása

Felszereltség/funkció

  • Termikus motorfelügyelet
  • 1 fokozatú bolygómű
  • Előkamra-felügyelet (opcionális)
  • Ex-engedély (opció)

Szállítási terjedelem

  • Merülőmotoros keverőmű beszerelt propellerrel és kábellel
  • Kábelhossz az ügyfél kívánságának megfelelően
  • Szerelt tartozékok a telepítés módjának megfelelően
  • Üzemelési és karbantartási kézikönyv

A típusjel magyarázata

pl.:

Wilo-EMU TRE 90-2.20-4/12 x

TR

Merülőmotoros keverőmű

E

Nagy hatásfokú motor IE3/IE4 szerint (az IEC 60034-30 előírásokkal összhangban)

90

x 10 = propeller névleges átmérő mm-ben

2

Típus

20

x 10 = propeller fordulatszám 1/min

4

Pólusszám

12

x 10 = állórészhossz mm-ben

x

Speciális propeller kódja

Műszaki adatok

  • Hálózati csatlakozás: 3~400 V, 50 Hz
  • Víz alatti üzemmód: S1
  • Védelmi osztály: IP68
  • Max. közeghőmérséklet: 40 °C
  • Max. merülési mélység: 20 m
  • Energiahatékonysági osztály: IE3/IE4 (TRE... típus)

Szerkezeti anyagok

  • Ház részei: EN-GJL-250
  • Propeller: PUR, 1.4571 nemesacél vagy PUR/GfK
  • Propelleragy: 1.4571 nemesacél
  • Csavarkötések: 1.4301, ill. 1.4571 nemesacél
  • Tömítőhüvely: 1.4571 nemesacél
  • Hajtótengely: 1.4462 nemesacél

Megnevezés/kivitel

Propeller

2 vagy 3 szárnyú propeller 500 mm – 1200 mm névleges propellerátmérővel. Nem eltömődő kivitel visszahajlított belépő éllel.

Motor

T sorozatú merülőmotor (felületi hűtésű motor) szabványosított csatlakozással a motorteljesítmény egyszerű és hatékony beigazításához. A motorhőt a házon keresztül közvetlenül a közegnek adja le. A tekercselés fel van szerelve hőmérséklet-ellenőrzéssel. A motor csapágyazásának hosszú élettartamát egy nagyméretű ferde- (TR 80-1 esetén nincs) és mélyhornyú golyóscsapágy biztosítja.

A TRE-gépcsoportok új, nagyhatásfokú TE motorral (felületi hűtésű nagyhatásfokú motor) vannak felszerelve, amely teljesíti az IE3/IE4-osztályozás szerinti követelményeket (az IEC 60034-30 alapján).

Tömítés

A tömítést egy 3-kamrás rendszer (előkamra, hajtóműkamra és tömítőkamra) biztosítja. A nagytérfogatú elő- és tömítőkamra lefedi a két csúszógyűrűs tömítés tömítetlenségét. Külön kérésre az előkamra külső rúdelektródával szerelhető fel. A közeg és az előkamra, valamint a hajtómű- és a tömítőkamra tömítését egy korrózióálló és kopásálló csúszógyűrűs tömítés biztosítja szilícium-karbid tömör darabból. Az elő- és a hajtóműkamra valamint a tömítőkamra és a motor közti tömítést sugárirányú tömítőgyűrűk biztosítják. A tömítőhüvely biztosítja a csúszógyűrűs tömítés tartósan korrózióvédett helyzetét.

Hajtómű

1-fokozatú bolygómű cserélhető áttételekkel. A hajtómű csapágyak úgy vannak méretezve, hogy a keletkező keverőerőt elnyeljék és ne a motorcsapágyazásnak adják tovább.

Kábel

Hossz mentén víztömör NSSHÖU típusú csatlakozókábel erős mechanikai igénybevételhez. A csatlakozókábelt egy nyomás alatti víz ellenében tömör kábelbevezetés vezeti be a motorházba húzással szembeni tehermentesítéssel és megtörés elleni védelemmel.

Letöltések

Wilo-EMU TR(E) / Wilo-Sevio MIX BG / Wilo-Sevio FLOW BG

Article Number 6074694
Edition 2019-02
Verziószám 05
Oldalformátum 209.9 x 297.0 mm
Oldalszám 32

PDF (701 kB)

Letöltés

Wilo-EMU AVU

Article Number 6078118
Edition 1509
Verziószám 02
Oldalformátum A4
Oldalszám 29

PDF (522 kB)

Letöltés

Wilo-EMU AVMS(H)/ AVUS(H)

Article Number 6078119
Edition 1509
Verziószám 02
Oldalformátum A4
Oldalszám 29

PDF (529 kB)

Letöltés

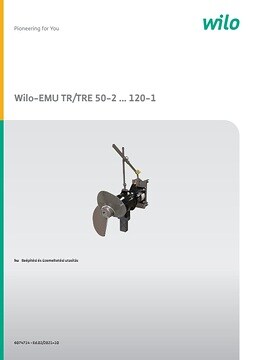

Wilo-EMU TR 50-2 - TR 120-1

Article Number 6074714
Edition 2019-01
Verziószám 01
Oldalformátum 209.9 x 297.0 mm
Oldalszám 1336

PDF (86 MB)

Letöltés
