Wilo-Rexa FIT
Speciális jellemzők/alkalmazási előnyök
- Csatlakoztatásra és azonnali használatra kész (A- és P-kivitel)
- Egyszerű üzemeltetés a ráépített úszókapcsolónak köszönhetően (A kivitel)
- Megbízható szabad örvényhidraulika nagyméretű szabadon áthaladó golyóval, blokkolásra nem hajlamos üzemhez
- Tömítőkamra opcióként külső felügyelettel
- Kis tömeg
Ajánlott szervizszolgáltatások
Környezetbarát tulajdonságok
- Hatékony kivitel speciális alkatrészekkel a lehető legalacsonyabb súlyterhelés érdekében
- Optimalizált hidraulika a nagyobb üzembiztonság és a kevesebb nem tervezett karbantartás érdekében
Kivitel
Merülőmotoros szennyvízszivattyú szakaszos üzemre, állandó és hordozható nedvesaknás telepítéshez.
Alkalmazás
Az alábbiak szállítása:
- Fekáliatartalmú szennyvíz az EN 12050-1 szerint
- Szennyezettvíz
Felszereltség/funkció
- Tekercshőmérséklet-felügyelet bimetál érzékelővel
- Opcionális külső rúdelektróda tömítőtér-felügyelethez
A típusjel magyarázata
Példa: | Wilo-Rexa FIT V06DA-110/EAD1-2-T0015-540-A |
Rexa | Merülőmotoros szennyvízszivattyú |
FIT | Sorozat |
V | Szabad örvénykerék |
06 | Nyomócsonk csatlakozás névleges mérete, pl. DN 65 |
D | Hidraulika a szívóoldalon a DIN szerint fúrva |
A | Hidraulika anyaga alapkivitelben |
110 | Hidraulika meghatározása |
E | Felületi hűtésű motor |
A | Motor anyaga alapkivitelben |
D | Tömítés két, független csúszógyűrűs tömítéssel |
1 | IE hatékonysági osztály, pl. 1 = IE1 (az IEC 60034-30 alapján) |
- | Ex engedély nélkül |
2 | Pólusszám |
T | Hálózati csatlakozás kivitele: M = 1~ T = 3~ |
0015 | Érték/10 = P2 motorteljesítmény kW-ban |
5 | Frekvencia (5 = 50 Hz, 6 = 60 Hz) |
40 | Méretezési feszültség kódja |
A | Kiegészítő elektromos felszereltség: O = szabad kábelvéggel P = dugasszal A = úszókapcsolóval és dugasszal |
Műszaki adatok
- Hálózati csatlakozás: 1~230 V, 50 Hz vagy 3~400 V, 50 Hz
- Víz alatti üzemmód: S1
- Víz feletti üzemmód: S2-15 min; S3 10 %
- Védelmi osztály: IP68
- Szigetelési osztály: F
- Közeghőmérséklet: 3 - 40 °C, max. 60 °C 3 percig
- Szabad áteresztés: 50 / 65 / 80 mm
- Kábelhossz: 10 m
Szerkezeti anyagok
- Motorház: 1.4301
- Hidraulikaház: EN-GJL 250
- Járókerék: EN-GJL 250
- Statikus tömítések: NBR
- Tömítés szivattyúoldalon: SiC/SiC
- Tömítés motoroldalon: C/MgSiO4
- Tengelyvég: nemesacél 1.4021
Szerkezet
Merülőmotoros szennyvízszivattyú elárasztható blokkgépként állandó és hordozható nedvesaknás telepítéshez, szakaszos üzemben.
Hidraulika
A nyomóoldali kifolyás vízszintes karimás kötésként van kivitelezve. A szárazanyag-tartalom lehetséges maximális értéke 8 % (a hidraulikától függ). Járókerékként szabad örvénykerekek kerülnek alkalmazásra.
Motor
Motorként egyfázisú kivitelben készült (beépített üzemi kondenzátoros) és háromfázisú kivitelben készült, közvetlen indításra szolgáló felületi hűtésű motorok kerülnek alkalmazásra. A keletkezett hő a motorház részein keresztül adódik át a környező közegnek. A motorok víz alatti tartós üzemben (S1) és víz feletti rövid idejű üzemben (S2) vagy szakaszos üzemben (S3) alkalmazhatók.
Továbbá a motorok termikus motorfelügyelettel vannak felszerelve. Ez védi a motortekercset a túlhevítés ellen. Az egyfázisú motoros gépcsoportok esetén ez be van építve és önkapcsoló. Ez azt jelenti, hogy a motor túlhevülés esetén kikapcsol és a lehűlés után ismét automatikusan bekapcsol. Alapkivitelben ehhez bimetál érzékelők kerülnek alkalmazásra.
Kiegészítésképpen a motor külső tömítőtér-elektródával is felszerelhető az olajzáró kamra felügyelete érdekében. Ez jelzi a víz bejutását az olajzáró kamrába a közegoldali csúszógyűrűs tömítésen keresztül.
A csatlakozókábel alapkivitelben 10 m hosszú és az alábbi kivitelekben kapható:
- Szabad kábelvégekkel
- Dugasszal
- Úszókapcsolóval és dugasszal
Tömítés
A motor és a hidraulika között tömítőkamra található. Ez orvosi fehérolajjal van feltöltve. A közeg- és motoroldali tömítés két egymástól függetlenül forgó csúszógyűrűs tömítéssel történik.
Szállítási terjedelem
- Merülőmotoros szennyvízszivattyú 10 m kábellel
- A kábelkivitel a változattól függ:
- Szabad kábelvégekkel (O)
- Dugasszal (P)
- Úszókapcsolóval és dugasszal (A)
- Üzemelési és karbantartási kézikönyv
Tartozékok
- Függesztőszerkezet vagy szivattyú talp
- Külső rúdelektróda a tömítőkamra felügyeletéhez
- Láncok
- Kapcsolókészülékek, jelfogók és dugaszok
- Rögzítőkészletek horgonycsappal
Üzembe helyezés
Nedvesaknás telepítéses üzem víz feletti motorral:
A motor cseréje lehetséges. Az üzemidőket ebben az esetben a „Víz feletti üzem üzemmódja” határozza meg. Ezeket az adatokat szigorúan be kell tartani!
- S2 rövid idejű üzem: A max. üzemidő 15 perc (S2-15perc).
- S3 szakaszos üzem: A max. üzemidő alapbeállításban 1 perc az S3 üzemben (S3 10%). Ha a motort az újbóli bekapcsolás előtt legalább 1 percig teljesen elárasztják, és ezzel biztosítják a motor szükséges hűtését, akkor a maximális futási idő 2,5 perc lehet az S3 üzemben (S3 25%)!
- A max. környezeti és közeghőmérséklet 40 °C.
Szárazon futás elleni védelem:
A hidraulikus háznak mindig víz alatt kell lennie. Ingadozó vízszintek esetén automatikus lekapcsolásnak kell történnie, mihelyt a víz szintje a minimális mértéket eléri. Ezeket lásd a méretrajzokban.
Vízszintes telepítés:
A vízszintes telepítés nem lehetséges!

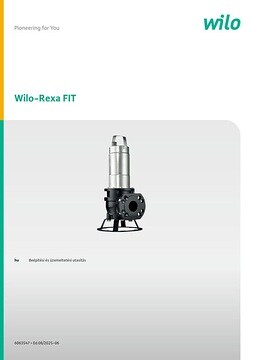

Beépítési és üzemeltetési utasítás
