Wilo-Rexa MINI3

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Jó hatásfok és nagyfokú üzembiztonság az optimalizált hidraulikának köszönhetően
  • Keskeny drénvíz-aknákban is egyszerű telepítés a kompakt kialakításnak, a könnyű súlynak, a beépített kondenzátornak és a menetes karimának köszönhetően
  • Megbízható használat vízelvezetés esetén különböző alkalmazásokban a korrózióálló járókeréknek és az öntött kábelbevezetésnek köszönhetően
  • Hosszabb karbantartási intervallumok a nagy űrtartalmú tömítőkamrának és a kettős tömítésnek köszönhetően
  • Gyors karbantartás a tömítőkamrához és a szivattyúházhoz való közvetlen hozzáférésnek köszönhetően

A megbízható szennyezett- és szennyvízszivattyú házi- és talajvíz elvezetéséhez.

A Wilo-Rexa MINI3 az ideális alapkivitelű merülőmotoros szennyvízszivattyú a DIN EN 12050-2 szerinti szennyezettvíz és fekáliamentes szennyvíz szállításához a ház körüli talajvíz-elvezetés során. A szivattyú rugalmasan alkalmazható mind az állandó, mind a hordozható nedvesaknás telepítés során. Az optimalizált hidraulika kiváló megbízhatóságot garantál az univerzális alkalmazáshoz a legkülönbözőbb szállított közegekben. A beépítés a kompakt kialakításnak köszönhetően keskeny drénvíz-aknákban is lehetséges. Az olajjal töltött tömítőkamra és a kettős tömítés hosszabb karbantartási intervallumot tesznek lehetővé. A legfontosabb alkatrészekhez való közvetlen hozzáférés rendkívül kényelmessé teszi a karbantartást.

Kivitel

Merülőmotoros szennyvízszivattyú szakaszos üzemre, állandó és hordozható nedvesaknás telepítéshez.

Alkalmazás

Az alábbiak szállítása:

  • Fekáliát nem tartalmazó szennyvíz
  • Szennyezettvíz

Felszereltség/funkció

  • Csatlakozókábel a következővel:
    • Dugasz (P-kivitel)
    • Dugasz és úszókapcsoló (A-kivitel)
    • szabad kábelvég (3~)
  • Önkapcsoló termikus motorfelügyelet

Szállítási terjedelem

Szivattyú csatlakozókábellel és

    • Dugasz (P-kivitel)
    • Dugasz és úszókapcsoló (A-kivitel)
    • szabad kábelvég (3~)

Beépítési és üzemeltetési utasítás

A típusjel magyarázata

Példa:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Merülőmotoros szennyvízszivattyú

MINI3

Sorozat

V

Szabad örvénykerék

04

Nyomócsonk csatlakozás névleges átmérője G 1½

11

Max. szállítómagasság [m]

M

Hálózati csatlakozás kivitele:

M = 1~

T = 3~

06

Érték/10 = P2 motorteljesítmény kW-ban

5

Frekvencia (5 = 50 Hz, 6 = 60 Hz)

23

Méretezési feszültség kódja

A

Kiegészítő elektromos felszereltség:

  • Nincs = szabad kábelvéggel
  • P = dugasszal
  • A = úszókapcsolóval és dugasszal

5M

Csatlakozókábel hossza

Műszaki adatok

  • Hálózati csatlakozás: 1~ 230 V, 50 Hz vagy 3~ 400 V, 50 Hz
  • Víz alatti üzemmód: S1
  • Víz feletti üzemmód: S3 15%
  • Védelmi osztály: IP68
  • Szigetelési osztály: F
  • Közeghőmérséklet: 3 ... 40 °C
  • A szabadon áthaladó golyó mérete: 40 mm

Szerkezeti anyagok

  • Szivattyúház: szürkeöntvény
  • Járókerék: kompozit anyag
  • Fedőlemez a szívócsonkál: nemesacél
  • Motorház: nemesacél
  • Tengely: Nemesacél
  • Tömítés a motoroldalon: NBR
  • Tömítés a közegoldalon: SiC/SiC
  • Statikus tömítés: NBR

Megnevezés/kivitel

Merülőmotoros szennyvízszivattyú elárasztható blokkgépként hordozható nedvesaknás telepítéshez, szakaszos üzemben.

Hidraulika

Szabad örvénykerékkel és 40 mm szabadon áthaladó golyóval ellátott szivattyú. Nyomócsonk csatlakozás mint függőleges menetes csatlakozás.

Motor

Egyfázisú kivitelben készült (beépített üzemi kondenzátoros) és háromfázisú kivitelben készült, közvetlen indításra szolgáló felületi hűtésű motor. A keletkezett hő a motorház részein keresztül adódik át a környező közegnek. A motorok víz alatti tartós üzemben (S1) és szakaszos üzemben (S3) alkalmazhatók.

A motort önkapcsoló termikus motorfelügyelettel látták el. Ez azt jelenti, hogy a motor túlhevülés esetén kikapcsol, és a lehűlés után automatikusan visszakapcsol.

A csatlakozókábel 5 m vagy 10 m hosszú, és az alábbi kivitelekben kapható:

  • Szabad kábelvégekkel
  • Dugasszal
  • Úszókapcsolóval és dugasszal

Tömítés

A tömítés közegoldalon csúszógyűrűs tömítéssel, motoroldalon egy tengelytömítő gyűrűvel történik. A tömítések között egy fehérolajjal tölöttt tömítőkamra található.

Teljes jellegmező

Wilo-Rexa MINI3

Letöltések

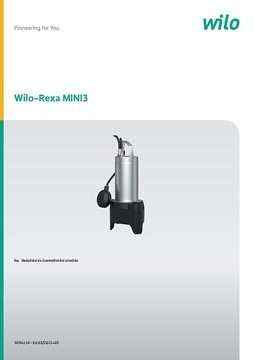

Wilo-Rexa MINI3
