Wilo-DrainLift KN
ÚJ
Drainlift KN
Speciális jellemzők/alkalmazási előnyök
- Vízzáró akna földalatti beépítéshez
- Rugalmas a szabadon választható beömlőnyílásoknak köszönhetően
- Nagy tartálytérfogat
- Csővezetékekkel, szintszabályozással, kapcsolóberendezéssel(KNC Domestic Controllal) és szivattyúval együtt
Ajánlott szervizszolgáltatások

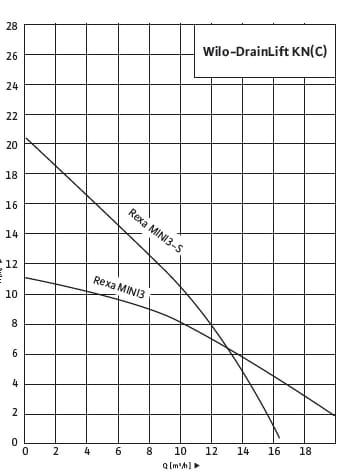

Wilo Drainlift KN series Characteristic curve
Kivitel
Műanyag akna egy és kétszivattyús rendszerként. Alkalmas föld alatti telepítésre.
Alkalmazás
Aknaként épületeken kívül (föld alatti beépítés).
- Dugulásgátló vízelvezetéshez
- a visszatorlasztási szint alatti vízelvezető pontoknál
- olyan vízelvezető pontoknál, amelyek a természetes esésen keresztül nem vezethetők le
Folyadékok
Közösségi területek kommunális vizek összegyűjtése és szivattyúzására:
- Szennyvíz fekáliával vagy anélkül
Felszereltség/funkció
- Elzáró szerelvény
- Golyós visszacsapó
- Kapcsolóberendezés (KNC esetén)
- Szintvezérlő (úszó vagy érzékelő, KNC esetén)
- Merülőszivattyú termikus motorfelügyelettel
- Csatlakozásra kész
A típusjel magyarázata
Példa: | KNC1500-Rexa MINI3-V04 +DC |
DrainLift | Termékcsalád |
KN | Műanyag (Synthetic) aknaszivattyú-telep |
C | Vezérlővel ellátott |
- | - egy szivattyús, D - kétszivattyús |
1500 | Aknamagasság mm |
Rexa MINI3-V04 | Szivattyú típusa |
DC (Domestic Control) | Kiválasztott vezérlőtípus |
Szerkezeti anyagok
Tartály
- Szivattyú tartály: PE
- Nyomócső: rozsdamentes
- Tolózár: korróziálló
- Visszafolyásgátló: szürkeöntvény
Szivattyú
- Rexa MINI3-V
- Hidraulika ház: EN-GJL-200 (ASTM A48 Class 30)
- Járókerék: PK-GF30
- Motor ház: 1.4301 (AISI 304)
- Tömítés szivattyú oldalon: C/MgSi
- Tömítés motor oldalon: NBR
- Rexa MINI3-S
- Hidraulika ház: EN-GJL-250 (ASTM A48 Class 35/40B
- Járókerék: EN-GJL-250 (ASTM A48 Class 35/40B
- Vágószerkezet: 1.4528/59 HRC (AISI 440B+Co)
- Motor ház: 1.4301 (AISI 304)
- Tömítés szivattyú oldalon:SiC/SiC (QQPGG)
- Tömítés motor oldalon: NBR
- Tengelyvég: 1.4401 (AISI 316)
Szerkezet

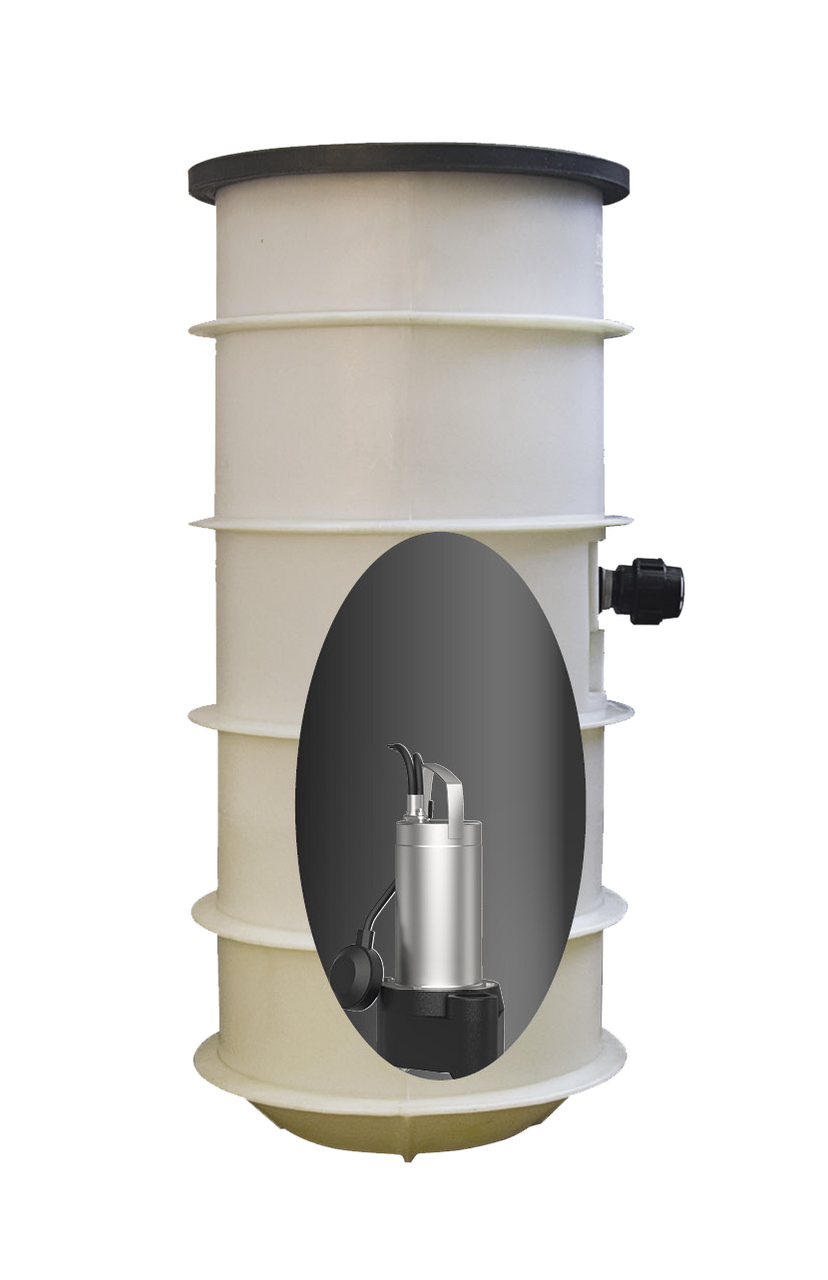

DrainLift KN házi átemelő (1~230 V)
- Akna
- Szivattyú akna optimális geometriával a lerakódásmentes üzem érdekében. Bordázott aknatest a nagyfokú szilárdságért és felúszás elleni védettségért. A befolyók szabadon választhatók. A felfelé ívelt aknafedél lépésálló és max. 200 kg súllyal terhelhető.
- Csövezés
- Nyomócső kuplungos csatlakozással a szivattyúoldalon
- Tolózár
- Golyós visszafolyás-gátló
- Szivattyú
- Merülőmotoros szennyvízszivattyú egyfázisú váltóáramú csatlakozáshoz. Felületi hűtésű motor termikus motorvédelemmel (önkapcsoló) és dugasszal.
- Szintszabályozás
- A szintet a szivattyú úszókapcsolója szabályozza.
DrainLift KNC házi átemelő (1~230 V)
- Akna
- Szivattyú akna optimális geometriával a lerakódásmentes üzem érdekében. Bordázott aknatest a nagyfokú szilárdságért és felúszás elleni védettségért. A befolyók szabadon választhatók. A felfelé ívelt aknafedél lépésálló és max. 200 kg súllyal terhelhető.
- Csövezés
- Nyomócső kuplungos csatlakozással a szivattyúoldalon
- Tolózár
- Golyós visszafolyás-gátló
- Szivattyú
- Merülőmotoros szennyvízszivattyú egyfázisú váltóáramú csatlakozáshoz. Felületi hűtésű motor termikus motorvédelemmel (önkapcsoló) és dugasszal.
- Szintszabályozás
- A szint vezérlése a szivattyú úszókapcsolójáva vagy KNC(D) esetén külön úszókapcsolóval/szintérzékelővel és kapcsolóberendezéssel történik.
Szállítási terjedelem
Drainlift KN1500-Rexa MINI3-V04
- Műanyag tartály telepített csövezéssel és ráépített úszókapcsolós szivattyúval
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú ráépített úszókapcsolóval és villásdugóval
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
DrainLift KN1500-Rexa MINI3-S03
- Műanyag tartály telepített csövezéssel és ráépített úszókapcsolós szivattyúval
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú ráépített úszókapcsolóval és villásdugóval
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
DrainLift KNC1500-Rexa MINI3-V04 +DC (Domestic Control)
- Műanyag tartály telepített csövezéssel, szivattyúval és szintkapcsolással
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú
- Domestic Control úszókapcsolókkal
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
KNC1500-Rexa MINI3-S03 +DC (Domestic Control)
- Műanyag tartály telepített csövezéssel, szivattyúval és szintkapcsolással
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú
- Domestic Control úszókapcsolókkal
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
Beépítési és üzemeltetési utasítás
Wilo KN KNC1500-2000 Installation and operating instructions 2024
| Oldalszám | 14 |
| Nyelv | hu |
PDF (1 MB)Group Statement
REACH rendelet
| Kiadás | 2021-05 |
| Oldalszám | 5 |
| Nyelv | nyelvsemleges |
PDF (271 KB)| Termékmegnevezés | A tartály bruttó térfogata V | Hálózati csatlakozás | Max. kapcsolási gyakoriság t | Cikkszám | |
|---|---|---|---|---|---|
DrainLift KN1500-Rexa MINI3-S03 | 420 l | 1~230 V, 50 Hz | 60 1/h | 2492639 | |
DrainLift KNC1500-Rexa MINI3-S03 +DC (Domestic Control) | 420 l | 1~230 V, 50 Hz | 60 1/h | 2492641 | |
DrainLift KNC1500-Rexa MINI3-V04 +DC (Domestic Control) | 420 l | 1~230 V, 50 Hz | 30 1/h | 2492640 | |
Drainlift KN1500-Rexa MINI3-V04 | 420 l | 1~230 V, 50 Hz | 30 1/h | 2492638 |
