Impianto di pressurizzazione idrica compatto a norma DIN 1988 e DIN EN 806, per il collegamento diretto e indiretto. Costituito da pompe centrifughe ad alta prevalenza in acciaio inossidabile, normalmente aspiranti, montate in parallelo e disposte in orizzontale, in versione con motore ventilato. Pronto per il collegamento con collettori in acciaio inossidabile, montato su basamento, incl. apparecchio di regolazione/comando con tutti i necessari dispositivi di misurazione e regolazione.

Per l'alimentazione e la pressurizzazione idrica completamente automatiche, in edifici residenziali, commerciali e pubblici, alberghi, ospedali, grandi magazzini e complessi industriali.

Per il pompaggio di acqua sanitaria, acqua industriale, acqua di raffreddamento, acqua per uso antincendio (ad eccezione degli impianti antincendio secondo DIN 14462 e con l'autorizzazione delle autorità preposte alla protezione antincendio) o altri liquidi industriali simili all'acqua, che non attacchino chimicamente o meccanicamente i materiali utilizzati e non presentino sostanze abrasive o fibrose.

Particolarità/vantaggi del prodotto

• Impianto robusto conforme a tutti i requisiti previsti dalla norma DIN 1988 (EN 806)
• Omologazione WRAS/KTW delle pompe per tutti i componenti a contatto con il fluido pompato (esecuzione EPDM)
• Pompe della serie MHI in abbinamento a motori normalizzati IE2 IEC (a partire da 0,75 kW)
• Tenuta meccanica indipendente dal senso di rotazione delle pompe
• I componenti a contatto con il fluido pompato sono resistenti alla corrosione
• Regolatore Economy completamente automatico (ER2/ER3-4) con sistema elettronico di regolazione e LED per indicare lo stato dell'impianto, ingressi e uscite analogici e digitali
• Controllo e preimpostazione in fabbrica su campo di lavoro ottimale (incl. certificato di collaudo conforme a EN 10204 - 3.1)

Equipaggiamento/funzionamento

• Pompe centrifughe ad alta prevalenza in acciaio inossidabile della serie MHI
• Basamento in acciaio zincato elettroliticamente con attenuatori di vibrazioni regolabili in altezza per l'isolamento dalla rumorosità
• Valvola d'intercettazione sul lato aspirazione e mandata di ogni pompa
• Valvola di ritegno sul lato mandata di ogni pompa
• Vaso di idroaccumulo a membrana 8 l, PN16 incl. dispositivo di flussaggio secondo DIN 4807, lato mandata
• Sensore di pressione (4-20 mA), lato mandata
• Manometro, lato mandata
• Comando pompa automatico tramite

Regolatore Economy (ER) all'interno del corpo in lamiera d'acciaio RAL 7035 vernice strutturale, grado protezione IP 54 costituito da alimentazione interna della tensione di comando, sistema elettronico di regolazione, ingressi e uscite analogici e digitali

Comando / visualizzazione

• Regolatore Economy completamente automatico (ER2/ER3-4) costituito da tensione di alimentazione interna, sistema elettronico di regolazione, ingressi e uscite analogici e digitali
• Impostazione dei parametri di esercizio tramite potenziometro, interruttore a gancio e selettore
• LED per la visualizzazione dello stato dell'impianto (funzionamento/guasto/mancanza d'acqua)
• Impostazione del tipo di funzionamento della pompa mediante interruttore H-0-A
• Interruttore principale

Regolazione

• Regolazione completamente automatica per 2-4 pompe a numero di giri fisso tramite confronto fra valore nominale e valore reale
• Segnale sensore 4-20mA (con controllo dell'interruzione della linea) per valore reale delle grandezze di regolazione
• Addizione automatica in base al carico di n pompe di punta in funzione della grandezza regolata pressione - costante, p-c
• Spegnimento ottimizzato contro i colpi d'ariete della pompa base tramite regolazione libera 2° livello di pressione dopo abilitazione del modulo di tempo post-funzionamento (1–180 s)
• Scambio automatico regolabile delle pompe con ottimizzazione della durata del funzionamento:
• Ad ogni nuova richiesta dopo inattività dell'impianto la pompa base viene scambiata senza prendere in considerazione le ore di funzionamento
• Scambio pompa in base alle ore di esercizio, scambio ciclico della pompa base dopo sei ore di esercizio
• Modo operativo delle pompe liberamente selezionabile (Manuale, Off, Automatico)
• Funzionamento di prova automatico della pompa (avvio pompa)
• Attivabile
• Tempo tra due funzionamenti di prova della pompa (ca. 10 s) dieci ore
• Arresto per portata zero a pressione e a tempo
• Interruttore H-0-A (manuale-zero-automatico): Preselezione del modo di funzionamento delle pompe e funzionamento manuale in caso di guasto del regolatore "Manuale" (funzionamento di emergenza/test di funzionamento della rete, salvamotore WSK presente), "0" (pompa disinserita - inserimento non possibile tramite comando) e "Auto" ( pompa abilitata al funzionamento automatico tramite comando), conferma di segnalazioni di blocco in posizione 0

Monitoraggio

• Controllo interno della corrente motore con convertitore o
• salvamotore esterno tramite sonda a termistore (PTC) o contatto di protezione integrale (WSK)
• Protezione delle linee di alimentazione rete pompe mediante fusibili di protezione dell'apparecchio (fusibili)
• Controllo dei valori max. e min. dell'impianto con tempi di ritardo e limiti impostabili
• Protezione contro la mancanza d'acqua tramite contatto ad es. interruttore a galleggiante oppure pressostato
• Protezione contro la mancanza d'acqua opzionale tramite elettrodi e relè di livello
• Commutazione automatica su una pompa di riserva in caso di guasto di una pompa in funzione
• Comportamento preselezionabile in caso di guasto ai sensori

Interfacce

• Contatto libero da potenziale (24V/DC, 1A) per segnalazione cumulativa di blocco (SSM)
• Ingresso per contatto di protezione in caso di mancanza d'acqua
• Opzione: Contatto libero da potenziale (24V/DC, 1A) per segnalazione singola di funzionamento e di blocco

Accessori opzionali (installazione in fabbrica o successivamente previo chiarimento tecnico)

• Protezione contro il funzionamento a secco SK 277, relè di livello SR-NW
• Contatore delle ore di esercizio per ogni pompa, segnalazione di funzionamento
• Pressostato, indicatore di pressione digitale

Accessori consigliati (da ordinare a parte)

• Kit opzionale WMS per la protezione contro la mancanza d'acqua
• Tubazioni di allacciamento flessibili oppure compensatori
• Serbatoio per separazione di sistema
• vaso di idroaccumulo a membrana
• Coperchi a vite per sistemi con tubo collettore filettato

Norme osservate

• Regole tecniche per installazioni di acqua sanitaria (TRWI) DIN 1988 (EN806)
• Vaso di idroaccumulo a membrana / vasi d'espansione DIN 4807
• Apparecchiature elettroniche da utilizzare negli impianti di potenza EN 50178
• Equipaggiamento elettrico delle macchine EN 60204-1
• Sicurezza degli apparecchi elettrici d'uso domestico e similare EN 60335-1
• Apparecchiature assiemate di protezione e manovra per bassa tensione EN 60439-1/ 61439-1
• Compatibilità elettromagnetica. Norma generica sull'immunità. Parte 2: Ambiente industriale. EN 61000-6-2
• Compatibilità elettromagnetica (EMC): Parte 6-3: Norme generiche - Emissione per gli ambienti residenziali, commerciali e dell'industria leggera

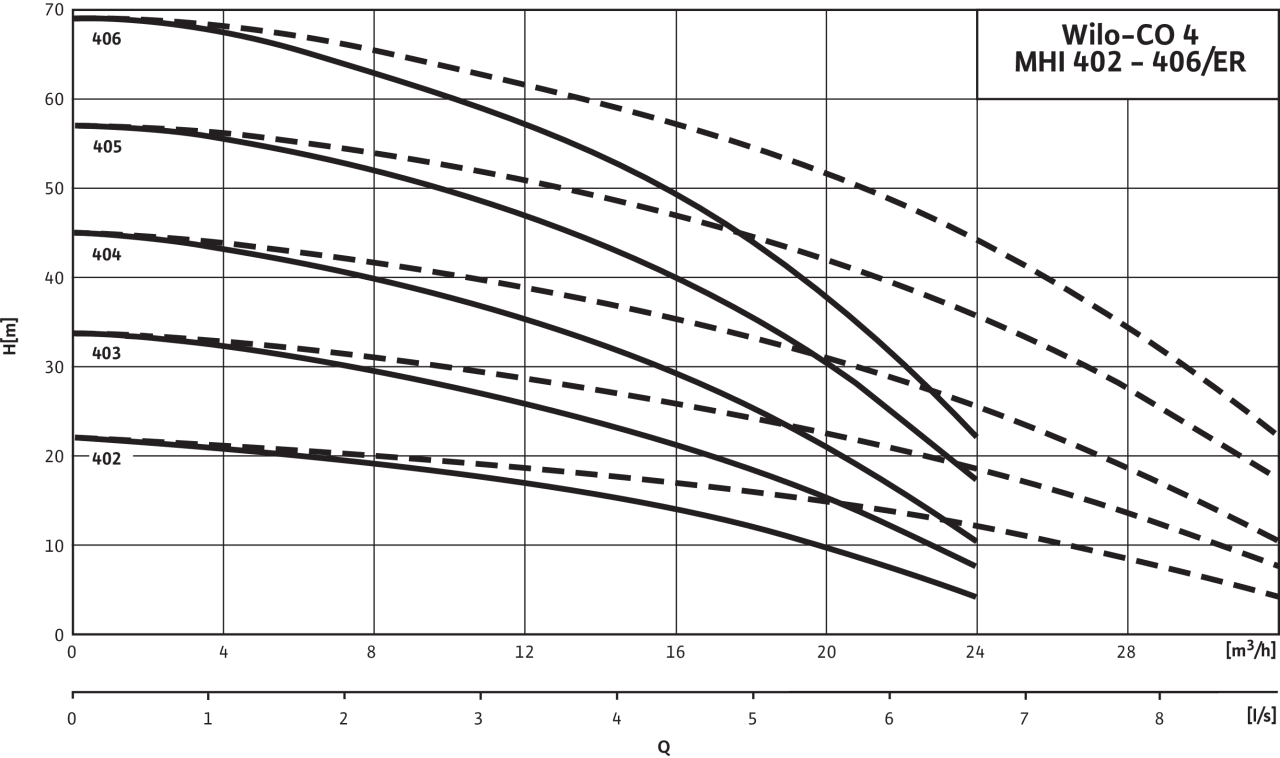

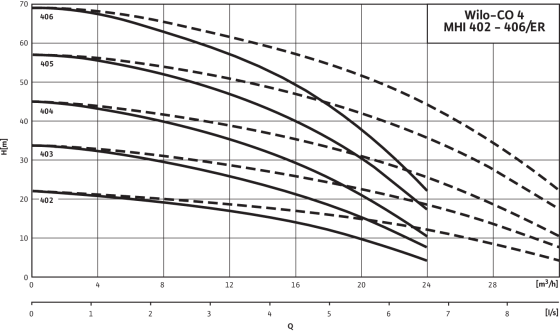

Dati operativi

• Fluido
  Water
• Numero delle pompe
  4
• Pressione d’esercizio massima PN
  10 bar
• Pressione di alimentazione
  6 bar

Dati motore

• Alimentazione di rete
  3~400 V, 50 Hz
• Potenza nominale del motore P₂
  1.10 kW
• Corrente nominale I_N
  2.80 A
• Numero giri nominale n
  2900 rpm
• Classe isolamento
  F
• Grado di protezione motore
  IP54
• Grado protezione apparecchio di comando
  IP54

Materiali

• Corpo pompa
  1.4301
• Girante
  1.4301
• Albero
  1.4301
• Guarnizione per alberi
  BQ1E3GG
• Materiale guarnizione
  EPDM
• Materiale collettori
  1.4571

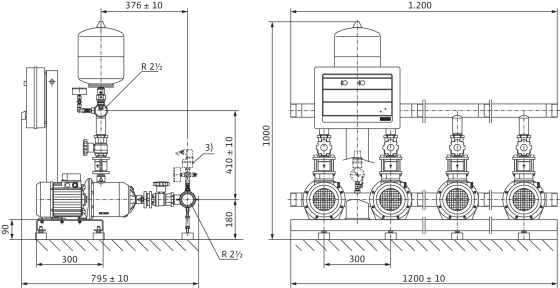

Quota di montaggio

• Raccordo per tubi sul lato aspirante DNs
  R 2½
• Raccordo per tubi sul lato pressione DNd
  R 2½

Informazioni sull’inserimento di ordini

• Prodotto
  Wilo
• Denominazione del prodotto
  Economy CO-4 MHI 405/ER
• Peso netto circa m
  143 kg
• Codice articolo
  2520805
