Wilo-Stratos MAXO

Tecnologia do futuro para os sistemas de hoje.

Com funções de poupança de energia otimizadas e inovadoras, a Wilo-Stratos MAXO estabelece novos padrões para as aplicações HVAC e de água potável no setor da eficiência energética. Além disso, a sua extraordinária facilidade de utilização torna a operação mais fácil do que nunca.

Características especiais/vantagens do produto

  • Utilização intuitiva através da regulação guiada pela aplicação com o Setup Guide combinado com o novo visor e o botão de operação com a tecnologia de botão verde.
  • Máxima eficiência energética através da combinação de funções otimizadas, inovadoras e energeticamente eficientes (por exemplo, No-Flow Stop).
  • Eficiência do sistema ideal através de novas funções de regulação inteligentes, inovadoras como p. ex. Dynamic Adapt plus, Multi-Flow Adaptation, T-const. e ΔT-const.
  • Interfaces de comunicação mais recentes (p. ex. Bluetooth) para a ligação a equipamentos terminais móveis e interligação direta de bombas através da Wilo Net para o controle de várias bombas.
  • Máximo conforto na instalação elétrica graças à caixa de terminais simples e grande e ao Wilo-Connector otimizado.

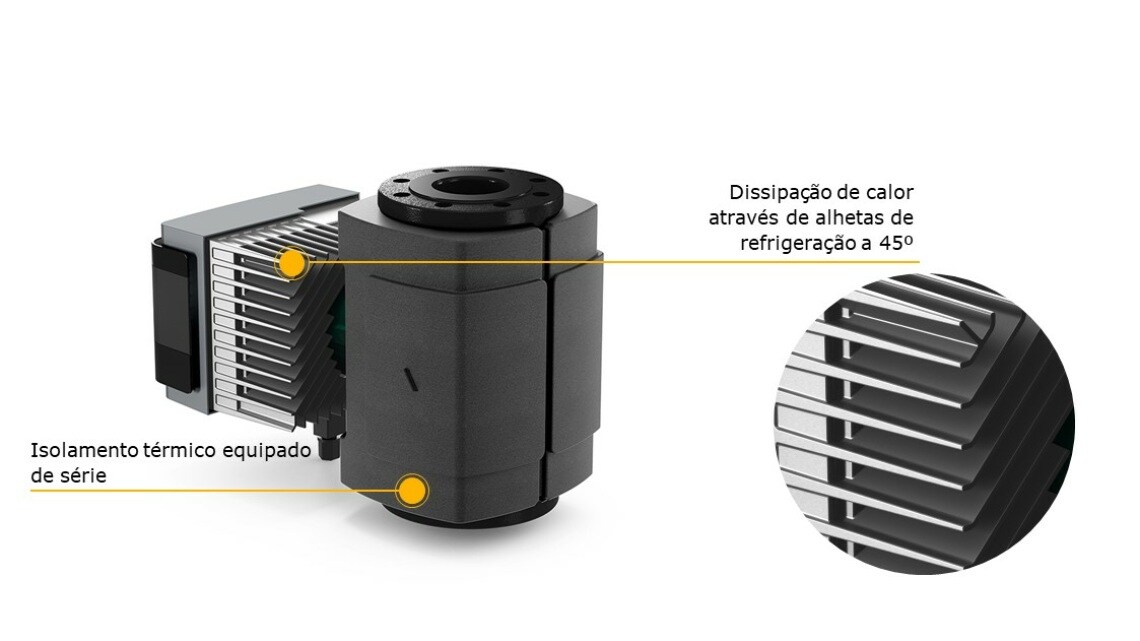

Wilo-Stratos MAXO_Feature 1_PT

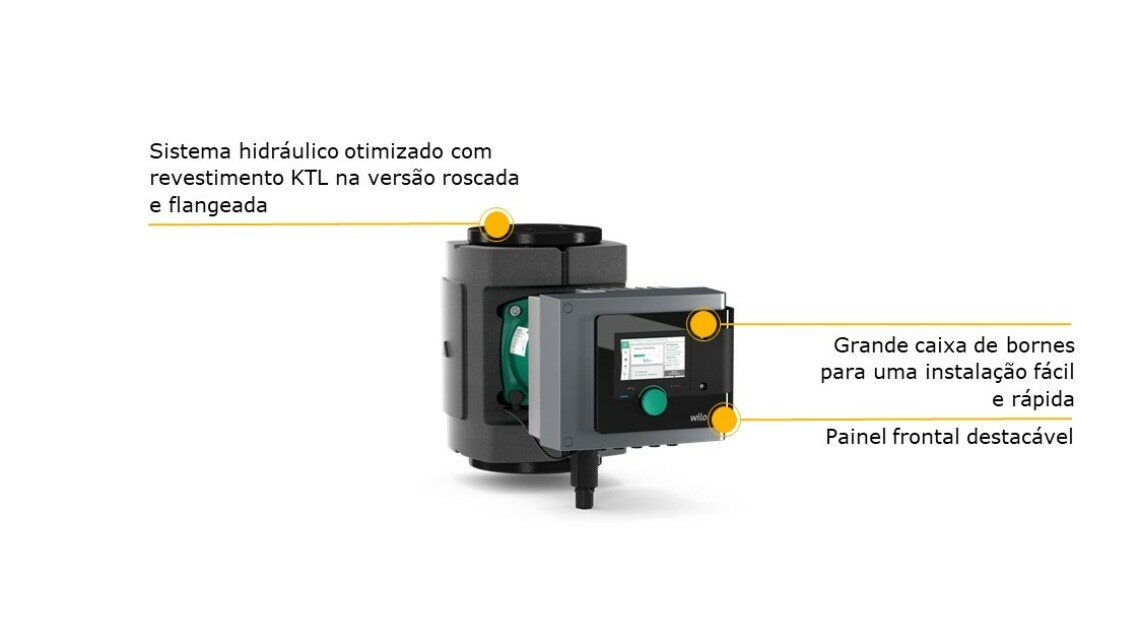

Wilo-Stratos MAXO_Feature 2_PT

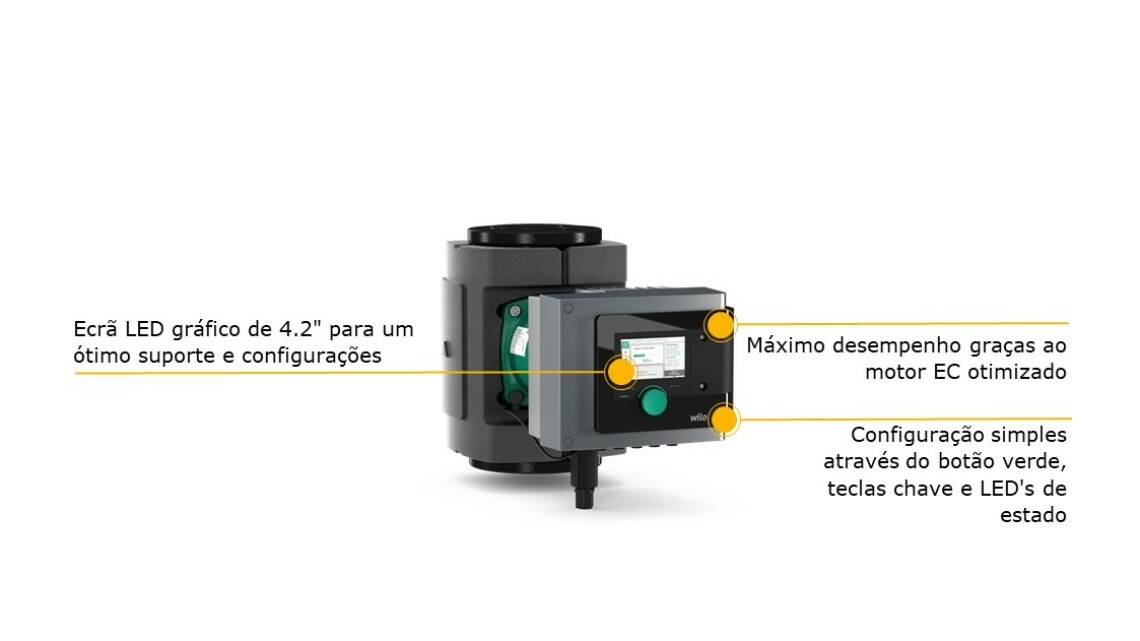

Wilo-Stratos MAXO_Feature 3_PT

Comece no futuro: a família Wilo-Stratos MAXO.

A primeira Smart Pump* do mundo apresenta as inovações de amanhã que irão facilitar a sua vida hoje: a Wilo-Stratos MAXO oferece mais eficiência, conetividade e conforto do que nunca. É a primeira bomba que possui uma interface de utilizador intuitiva - e facilita a instalação. A Wilo-Stratos MAXO também redefine a eficiência do sistema: ao apresentar funções inovadoras de economia de energia e novos modos de controlo, atinge a máxima eficiência do sistema.

O nível mais alto de compatibilidade com os sistemas existentes também é um fator da nossa Smart Pump. Em 2017, a Wilo-Stratos MAXO já recebeu o título de "Design Plus powered by ISH" pela sua sustentabilidade, design inovador e tecnologia de eficiência energética.

Além disso, a Wilo-Stratos MAXO ganhou "GOLD" na categoria "Tecnologia" do prémio de inovação da exposição "BLUE INNOVATION AWARD 2018", que foi concedido pela primeira vez na expo Energy 2018 em Wels. Confie na tecnologia de bombas do futuro; você e os seus clientes irão beneficiar dos excelentes recursos da Wilo-Stratos MAXO.

*Entendemos Smart Pump como uma nova categoria de bombas, que vai muito além das nossas bombas de alta eficiência ou bombas inteligentes. Somente a combinação da mais recente tecnologia de sensores e funções inovadoras de controlo (por exemplo, Dynamic Adapt plus e Multi-Flow Adaptation), conetividade bidirecional (por exemplo, Bluetooth, entradas analógicas integradas, entradas e saídas binárias, interface Wilo-Net), atualizações de software e excelente usabilidade (por exemplo, graças ao Guia de Instalação, o princípio de visualização para navegação preditiva e a testada e comprovada tecnologia do botão verde) fazem desta bomba uma Smart Pump.

Maior eficiência em aquecimento, climatização e refrigeração.

Potente, fácil manutenção, fiável e longo ciclo de vida, são características que pode esperar naturalmente das bombas Wilo. As nossas bombas de alta eficiência oferecem um elevado desempenho para aplicações de aquecimento, climatização e refrigeração. O fornecimento constante de água e energia térmica a uma propriedade exige muito das bombas em relação à eficiência energética e à conservação de recursos. A Wilo enfrenta esses desafios com soluções personalizadas e tecnologia altamente eficiente; os nossos sistemas de aquecimento alcançam uma máxima eficiência. Dessa forma, os proprietários poderão reduzir visivelmente os seus custos operacionais e aumentar o valor das suas propriedades a longo prazo.

Instalação num curto espaço de tempo.

Maior facilidade de uso do que nunca: a Wilo-Stratos MAXO oferece a máxima comodidade na instalação e configuração - e, portanto, economiza tempo no seu quotidiano. O painel de controlo, a caixa de bornes e o painel de alimentação foram montados um atrás do outro para evitar o problema de espaço reduzisdo na caixa de bornes. A fonte de alimentação e os componentes eletrónicos da bomba estão localizados um nível atrás do espaço da caixa de bornes e são fornecidos com o mesmo e otimizado Wilo-Connector em todos os tamanhos. Graças aos clipes de mola para uma ligação fácil, não é necessária nenhuma ferramenta adicional.

As vantagens da sua instalação em detalhe:

  • Facilmente acessível, apresentação clara e guias de cabos uniformes
  • Até cinco bucins para cabos
  • Entradas separadas para alimentação e para o Wilo-Net
  • Terminais etiquetados a cores e uma clara separação das ligações elétricas e de comunicação (SELV) para uma ligação fácil e segura dos terminais
  • Comissionamento com um clique (configurações de fábrica: Heating, Dynamic Adapt plus)
  • Assistente de configuração: aplicação baseada na função da bomba (seleção automática da função de controlo correta)
  • Wilo-Connector otimizado
Stratos MAXO Connector Installation
Wilo-Stratos MAXO Front View Detail

Comissionamento com um clique.

Configuração intuitiva: a Wilo-Stratos MAXO destaca-se pela sua configuração guiada através da aplicação com a ajuda do assistente de configurações, um novo ecrã e o botão de operação usando a tecnologia do botão verde. Tudo isso oferece uma excelente facilidade de uso no comissionamento.

As vantagens no comissionamento em detalhe:

  • Comissionamento com um clique com as configurações de fábrica (Aquecimento – Radiador – Dynamic Adapt plus)
  • Assistente de configuração: aplicação baseada na função da bomba (seleção automática da função de controlo correta)
  • Interface de utilizador intuitiva com função de pré-visualização e predefinições baseadas na aplicação
  • Grande visor a cores, com alta resolução e excelente legibilidade

Tecnologias inovadoras para sistemas mais eficientes.

Os novos modos de controlo inteligente estão focados numa maior eficiência. A Wilo-Stratos MAXO é a bomba com a mais alta eficiência de sistema no mercado. Alcança a máxima eficiência graças às funções otimizadas e inovadoras de economia de energia, como o Multi-Flow Adaptation e o No-Flow Stop, bem como o excelente EEI ≤ 0.17 to ≤ 0.19. A combinação das funções sofisticadas de controlo adicionais, como o Dynamic Adapt plus, permite uma maior eficiência energética da Wilo-Stratos MAXO - com a configuração mais fácil.

Dynamic Adapt plus

A nova função de controlo ajusta automaticamente o hidráulico ao estipulado sem a necessidade de especificar um setpoint. Após o comissionamento inicial, a Wilo-Stratos MAXO seleciona um ponto de trabalho a meio da curva da bomba. Novos pontos operacionais são identificados após cada alteração no fluxo do volume. O objetivo deste modo de controlo é selecionar o ponto de funcionamento onde que as válvulas sejam o mais possível abertas. Isto permite que o sistema funcione com a menor perda de carga possível. A adaptação às condições de pressão variável é realizada de forma automática e independente. Até 20% de economia de energia em comparação com o modo de controle Δp-v.

Dynamic adapt plus

Multi-Flow Adaption

A nova função inovadora de economia de energia permite que a bomba do circuito primário ajuste o seu funcionamento ao precisamente exigido pelas bombas do circuito secundário conectadas. A bomba do primário recebe continuamente o respectivo caudal necessário de cada bomba secundária em curtos intervalos. A soma do caudal necessário de todas as bombas secundárias, torna-se o setpoint da bomba do circuito primário, de modo a que esta bomba apenas transporte o caudal necessário que cada bomba do secundária exige. Tem a vantagem de economizar energia elétrica em comparação ao controlo Δp-c. Além disso, uma temperatura de retorno da água mais baixa no circuito primário, otimiza o grau de utilização do gerador de energia, que por sua vez tem um efeito positivo de economia de combustível. Para estações de transferência de aquecimento locais e municipais, a temperatura mais baixa de retorno também leva a uma maior fiabilidade operacional, pois evita a ativação do limitador de temperatura de retorno bem como os transbordamentos.

No-Flow Stop

A função de economia de energia desativa automaticamente a bomba aquando da deteção de caudal zero. A Wilo-Stratos MAXO reconhece quando, apesar da sua velocidade, o caudal fornecido é muito baixo. Isso significa que as válvulas no circuito do consumidor estão fechadas. Graças à função inteligente, a bomba pára o motor se o caudal cair abaixo de um nível mínimo especificado. A intervalos regulares, verifica se o caudal mínimo foi excedido novamente e continua no modo de controlo definido de forma automática. A Wilo-Stratos MAXO evita assim o tempo de funcionamento desnecessário e economiza energia elétrica.

Planer mit Tablet in Stadtumgebung

Conetividade máxima com o Wilo-Smart Connect

Desde a integração na Gestão Técnica Centralizada até ao controlo pela nossa app, a Wilo garante a capacidade abrangente de comunicação com tecnologias inteligentes. Conectamo-lo de forma inteligente às suas bombas e sistemas de bombagem e fornecemos uma visão geral dos locais da instalação e condições de funcionamento mesmo que esteja em trânsito em qualquer parte do mundo.

WILO-Smart Connect:

A nossa app para o controlo remoto de produtos Wilo-Smart:

  • Ligação da bomba ao smartphone ou tablet via interface Bluetooth
  • Não é necessário nenhum acessório
  • Configuração, controlo e ajuste simples
  • Recolha de informações de funcionamento para armazenamento, transferência e criação de documentação
  • Atualizações de software
  • Particularmente conveniente para bombas de difícil acesso

A aplicação pode ser baixada na App Store (Apple) ou no Google Play de forma gratuita.

Faça o download do Wilo-Assistent

WILO-Smart Cloud:

O nosso serviço de nuvem para controlo remoto a grandes distâncias:

  • Acesso via Internet
  • Opção para monitorização e controlo das bombas em todo o mundo
  • Recolha e encaminhamento de dados da bomba
  • Envio de informações, mensagens de falha e avisos
  • Visualização e armazenamento dos dados através da aplicação Wilo-Smart Connect

WILO-Smart Gateway

O módulo para conetividade à nossa infraestrutura de acesso remoto Wilo-Smart Cloud:

  • Ligação (via Wilo-Net) à Wilo-Smart Cloud, a nova plataforma online Wilo
  • Transferência de dados simples e segura da bomba Wilo
  • Permite a monitorização e controlo remoto da bomba via smartphone ou tablet

Wilo Módulo-IF: para integração na Gestão Técnica Centralizada

  • Instalação conveniente: ranhura especial na caixa de terminais e cabeamento simples
  • Diverso protocolos BUS: Modbus RTU, BACnet MS/TP, CANopen, LON TP/FT-10, PLR
  • Para a Wilo-Stratos MAXO

Descrição das séries

Características especiais/vantagens do produto

  • Utilização intuitiva através da regulação guiada pela aplicação com o Setup Guide combinado com o novo visor e o botão de operação com a tecnologia de botão verde.
  • Máxima eficiência energética através da combinação de funções otimizadas, inovadoras e energeticamente eficientes (por exemplo, No-Flow Stop).
  • Eficiência do sistema ideal através de novas funções de regulação inteligentes, inovadoras como p. ex. Dynamic Adapt plus, Multi-Flow Adaptation, T-const. e ΔT-const.
  • Interfaces de comunicação mais recentes (p. ex. Bluetooth) para a ligação a equipamentos terminais móveis e interligação direta de bombas através da Wilo Net para o controle de várias bombas.
  • Máximo conforto na instalação elétrica graças à caixa de terminais simples e grande e ao Wilo-Connector otimizado.

Tecnologia do futuro para os sistemas de hoje.

Com funções de poupança de energia otimizadas e inovadoras, a Wilo-Stratos MAXO estabelece novos padrões para as aplicações HVAC e de água potável no setor da eficiência energética. Além disso, a sua extraordinária facilidade de utilização torna a operação mais fácil do que nunca.

Tipo de construção

Bomba de circulação de rotor húmido Smart com ligação roscada ou de flange, motor EC com ajuste de potência eletrónico integrado.

Aplicação

Aquecimentos de água quente de todos os sistemas, ar condicionado, circuitos de refrigeração fechados, sistemas de circulação industriais.

Equipamento/função

Campos de aplicação

Através da regulação precisa do modo de controlo para a respetiva aplicação específica da instalação (p. ex., radiador, aquecimento do piso, arrefecimento do teto), a bomba permite um funcionamento com a máxima eficiência da instalação.

Aquecimento

  • Elementos de aquecimento
  • Aquecimento do piso
  • Aquecimento do teto
  • Aquecedores de ar
  • Separador hidráulico
  • Permutador de calor

Arrefecimento

  • Arrefecimento do teto
  • Arrefecimento do piso
  • Ares condicionados
  • Separador hidráulico
  • Permutador de calor

Aquecimento e arrefecimento combinado

  • Comutação automática

De acordo com a aplicação selecionada, estão disponíveis os seguintes modos de controlo:

Modos de controlo

  • Velocidade constante (modo de controlo)
  • Δp-c para pressão diferencial constante
  • Δp-v para pressão diferencial variável
  • Dynamic Adapt plus para uma adaptação contínua (dinâmica) da capacidade de transporte às necessidades atuais
  • T-const. para a regulação da temperatura constante
  • ΔT para a regulação da temperatura diferencial
  • Q constante para a regulação de caudal constante
  • Multi-Flow Adaptation: Deteção do caudal total através da bomba de alimentação para a alimentação adequada das bombas secundárias em distribuidores de circuito de aquecimento
  • Regulador PID definido pelo utilizador

Funções opcionais

  • Q-Limitmax. para a limitação do caudal máximo
  • Q-Limitmin. para a limitação do caudal mínimo
  • No-Flow Stop (desativação com fluxo zero)
  • Modo de redução automático
  • Regulação do circuito de referência (regulação Δp-c com sensor de valor real externo)
  • Inclinação variável da curva característica Δp-v

Regulações manuais

  • Seleção do campo de aplicação através do Setup Guide
  • Regulação dos parâmetros de funcionamento correspondentes
  • Ponto de funcionamento nominal: introdução direta do ponto de funcionamento calculado em Δp-v
  • Indicação de estado
  • Ajustar e repor a contagem da quantidade de energia (calor ou frio)
  • Função de purga do ar da bomba
  • Bloqueio de teclado para bloquear as regulações
  • Função para repor a regulação de fábrica ou dos pontos de restauro guardados (conjuntos de parâmetros)
  • Parametrizar as entradas analógicas
  • Parametrizar as entradas digitais
  • Parametrizar as saídas de relé
  • Função de bomba dupla (no caso de 2 bombas simples que devem funcionar como bomba dupla)

Funções automáticas

  • Ajuste de potência otimizado para o funcionamento energeticamente eficiente em função do modo de funcionamento
  • Deteção do modo de redução
  • Desativação no caso de deteção de fluxo zero (No-Flow Stop)
  • Arranque suave
  • Rotinas automáticas de resolução de erros (por ex., função de desbloqueamento)
  • Comutação entre modo de aquecimento/refrigeração
  • Proteção total do motor com dispositivos eletrónicos de disparo integrados

Entradas de controlo externas e as suas funções

  • 2x entrada analógica:
  • Tipos de sinal: 0-10V, 2-10V, 0-20mA, 4-20mA, PT1000
  • Aplicações: Alteração à distância do valor nominal para qualquer modo de controlo (exceto Multi-Flow Adaptation), entradas de sensores para a temperatura, pressão diferencial ou sensor livre no modo PID definido pelo utilizador
  • 2x entrada digital:
  • Para saídas de controlo ou interruptores sem voltagem
  • Funções parametrizáveis:
    • Ext. OFF
    • Ext. MIN
    • Ext. MAX
    • MANUAL (BMS DESLIGADO)
    • Bloqueio de teclado
    • Comutação entre modo de aquecimento/refrigeração

Wilo Net para a gestão de bombas duplas de 2 bombas simples, comunicação entre várias bombas e alteração à distância das bombas através de gateway

Funções de aviso e indicação

  • Estado de visualização da indicação de funcionamento:
    • Valor nominal
    • Altura manométrica real
    • Caudal atual
    • Consumo de potência
    • Consumo elétrico
    • Temperaturas
  • Indicação de estado LED: Funcionamento sem erros (LED verde), comunicação com as bombas (LED azul)
  • Estado de visualização da indicação de avaria (ecrã de cor vermelha):
    • Códigos de erro e descrição do erro em texto integral
    • Medidas corretivas
  • Estado de visualização da indicação de aviso (ecrã de cor amarela):
    • Códigos de aviso e descrição do aviso em texto integral
    • Medidas corretivas
  • Estado de visualização da indicação do processo (ecrã de cor azul):
    • Ventilação da bomba
    • Processo de atualização
  • Estado de visualização da comunicação BMS (ecrã de cor azul):
  • Resumo dos parâmetros BMS ativos (velocidade de transmissão, endereço,...)
  • Sinal coletivo de avaria SSM (alternador sem voltagem)
  • Sinal coletivo de funcionamento SBM (contacto NO sem voltagem)

Troca de dados

  • Interface de Bluetooth para a troca de dados sem fios, bem como o comando à distância da bomba com o smartphone ou tablet.
  • Interface de série digital Modbus RTU para a ligação à gestão técnica centralizada através do sistema BUS RS485 (possível com o módulo CIF Wilo Modbus RTU).
  • Interface de série digital BACnet MS/TP para a ligação à gestão técnica centralizada através do sistema BUS RS485 (possível com o módulo CIF Wilo BACnet MS/TP).
  • Interface de série digital LON para a ligação à gestão técnica centralizada através do sistema de BUS LONWorks (possível com o módulo CIF Wilo LON).
  • Interface de série digital PLR para a ligação à gestão técnica centralizada através de módulos de acoplamento específicos da empresa (possível com o módulo CIF Wilo PLR).

Gestão de bombas duplas (bomba dupla ou 2 x bomba simples)

  • Funcionamento principal/reserva (alternância automática do funcionamento por avaria ou limite de tempo)
  • Funcionamento paralelo (arranque e desconexão em pico de carga com rendimento otimizado)

Equipamento

  • No caso de bombas flangeadas: Versões de flange
    • Modelo padrão para bombas DN 32 a DN 65: Flange combinado PN 6/10 (flange PN 16 conforme a norma EN 1092-2) para contraflange PN 6 e PN 16
    • Modelo padrão para bombas DN 80/DN 100: Flange PN 6 (PN 16 conforme a norma EN 1092-2) para contraflange PN 6
    • Versão especial para bombas DN 32 a DN 100: Flange PN 16 (conforme a norma EN 1092-2) para contraflange PN 16
  • Várias interfaces de comunicação integradas e ranhura opcionalmente utilizável para o módulo CIF
  • 5 entradas de cabo para a ligação das interfaces de comunicação
  • Interface Bluetooth
  • Visor gráfico de alta resolução com botão verde e 2 teclas
  • Caixa de terminais de fácil utilização
  • Sensor de temperatura integrado
  • Isolamento térmico de série para aplicações em aquecimento
  • Ligação elétrica rápida com o Wilo-Connector otimizado para o fornecimento de tensão

Equipamento fornecido

  • Bomba
  • Wilo-Connector otimizado
  • 2 x prensa-fios M16 x 1,5
  • Anilhas para parafusos de flange (com diâmetros de ligação nominais DN 32 - DN 65)
  • Vedações para ligação roscada
  • Isolamento
  • Manual de instalação e funcionamento

Código do modelo

Exemplo:

Wilo-Stratos MAXO 30/0,5-12

Stratos MAXO

Bomba eletrónica de alto rendimento (bomba com ligação roscada ou flangeada), controlada eletronicamente

30/

Diâmetro nominal da ligação

0,5-12

Gama de altura manométrica nominal [m]

Especificações técnicas

  • Intervalo de temperatura admissível -10 °C a +110 °C
  • Ligação de rede 1~230 V, 50/60 Hz
  • Tipo de proteção IPX4D
  • Ligação roscada ou flangeada (conforme o tipo) Rp 1 até DN 100
  • Pressão máx. de funcionamento da versão padrão: 6/10 bar ou 6 bar (versão especial: 10 bar ou 16 bar)
  • Classe de isolamento: F
  • Emissão de interferências segundo: EN 61800-3:2004+A1:2012 / Ambiente residencial (C1)
  • Resistência à interferência segundo: EN 61800-3:2004+A1:2012 / Ambiente industrial (C2)

Materiais

  • Corpo da bomba: Ferro fundido com revestimento catódico electro-submersível
  • Isolamento: polipropileno
  • Veio: Aço inoxidável
  • Rolamento: carvão
  • Impulsor: Plástico

Descrição/construção

  • Bomba de circulação de rotor húmido Smart com motor EC e ajuste de potência eletrónico integrado
  • Tecnologia Botão Verde e visor gráfico
  • Protecção do motor com dispositivo electrónico de disparo
  • Ligação de encaixe para expansão da função com módulo CIF opcional para a gestão técnica centralizada
  • Impulsor com pás curvas tridimensionais e colimador de plástico e carbono

Campo de referência total

Wilo-Stratos MAXO

Downloads

Wilo-Stratos MAXO/-D/-Z

Article Number 2172323
Edition 2018-11
Número da versão 01
Tamanho da página 209.9 x 297.0 mm
Número de páginas 2848

PDF (21 MB)

Transferir

Produto

PDF: Wilo-Stratos MAXO

Configurar

Selecção da página

Informações opcionais

Poderá indicar os dados pessoais que pretende que figurem no cabeçalho.

Memorizar
