Wilo-Stratos GIGA B
Potencia máxima con la máxima eficiencia energética.
La Wilo-Stratos GIGA B es la bomba de alta eficiencia ideal para el uso en aplicaciones de calefacción, climatización y refrigeración en edificios en los que se desplazan grandes caudales a elevadas alturas de impulsión.
Ventajas
- Innovadora bomba de alta eficiencia para un máximo rendimiento con dimensiones principales según EN 733

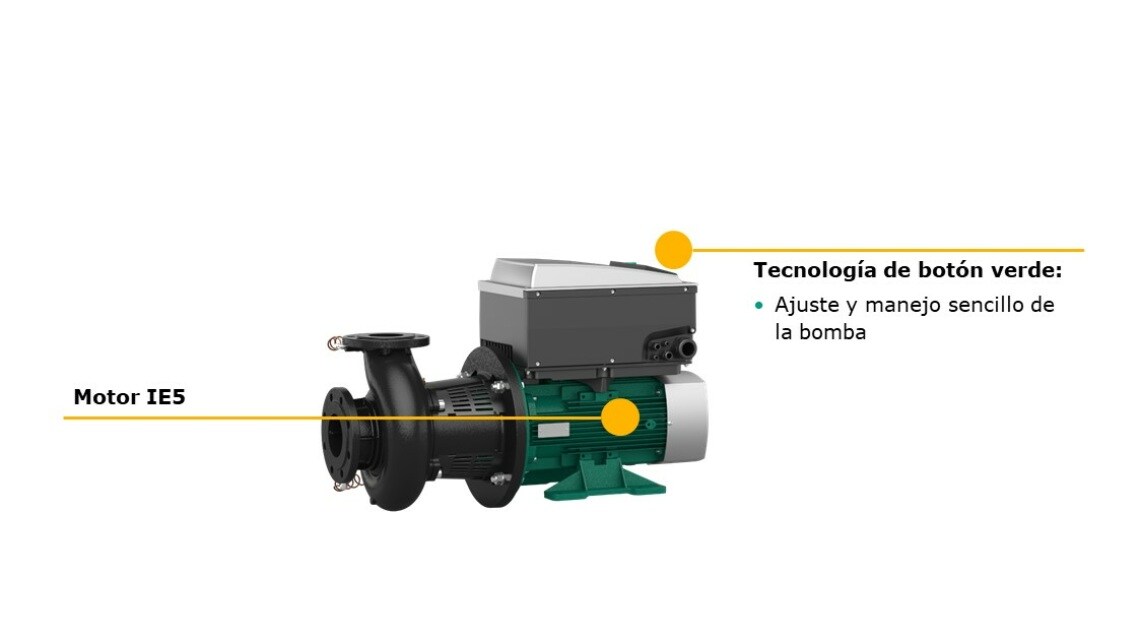

- Motor EC de alta eficiencia de la clase de eficiencia energética IE5 según IEC 60034-30-2
- Interfaces opcionales para la comunicación por bus mediante módulos IF insertables





Wilo-Stratos GIGA B <11 kW

Wilo-Stratos GIGA <11 kW

Wilo-Stratos GIGA-D <11 kW

Wilo-Stratos GIGA B 11-22 kW

Wilo-Stratos GIGA 11-22 kW

Wilo-Stratos GIGA D 11-22 kW
Descripción de las series



Ventajas
- Innovadora bomba de alta eficiencia para un máximo rendimiento con dimensiones principales según EN 733
- Motor EC de alta eficiencia de la clase de eficiencia energética IE5 según IEC 60034-30-2
- Interfaces opcionales para la comunicación por bus mediante módulos IF insertables
Potencia máxima con la máxima eficiencia energética.
La Wilo-Stratos GIGA B es la bomba de alta eficiencia ideal para el uso en aplicaciones de calefacción, climatización y refrigeración en edificios en los que se desplazan grandes caudales a elevadas alturas de impulsión.
Tipo
Bomba monobloc de alta eficiencia con motor de conmutación electrónica y adaptación electrónica de la potencia con construcción de rotor seco. Ejecución como bomba centrífuga de baja presión de una etapa con conexión embridada y cierre mecánico.
Aplicación
Impulsión de agua de calefacción (según VDI 2035), mezclas de agua fría y de agua/glicol fría sin sustancias abrasivas en instalaciones de calefacción, agua fría y de refrigeración.
Equipo/función

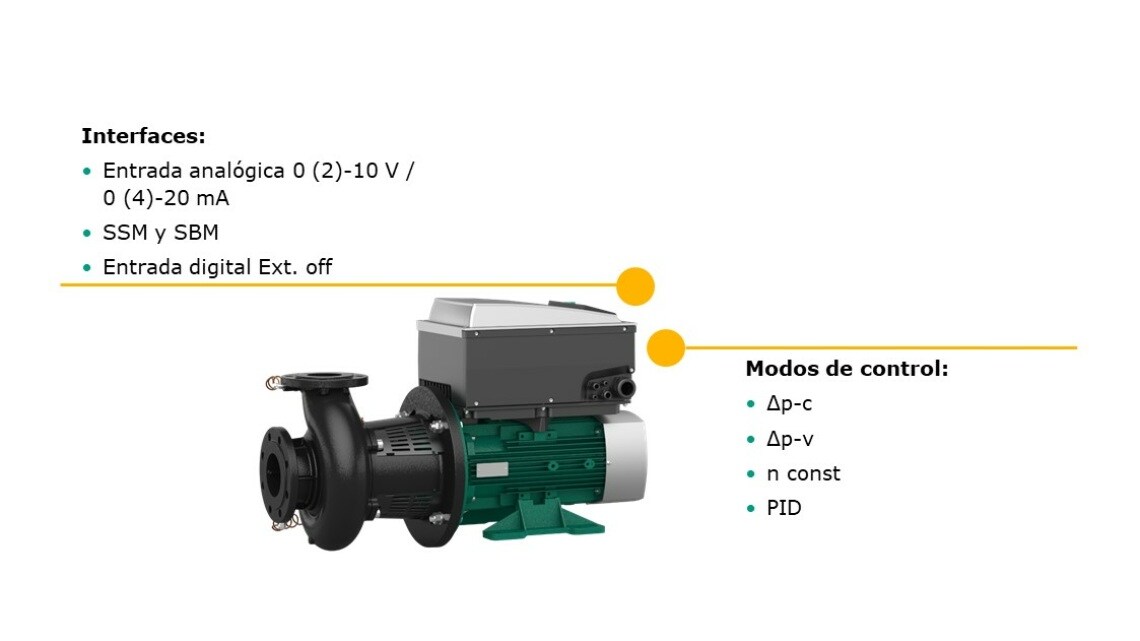

Modos de funcionamiento
- Δp-c para presión diferencial constante
- Δp-v para presión diferencial variable
- PID-Control
- Modo de control (n = constante)
Nivel de mando
- Botón verde y pantalla
Funciones manuales
- Ajuste del valor de consigna de presión diferencial
- Ajuste de la velocidad (modo manual)
- Ajuste del modo de funcionamiento
- Ajuste bomba ON/OFF
- Configuración de todos los parámetros de funcionamiento
- Confirmación de fallo
Funciones de control externo
- Entrada de control "Prioridad OFF"
- Entrada de control "Alternancia de bombas externa" (solo efectiva durante el funcionamiento con bomba doble)
- Entrada analógica 0 a 10 V, 0 a 20 mA para modo de control (DDC) y regulación a distancia del valor de consigna
- Entrada analógica 2 a 10 V, 4 a 20 mA para modo de control (DDC) y regulación a distancia del valor de consigna
- Entrada analógica 0 a 10 V para la señal de valor real del sensor de presión
- Entrada analógica 2 a 10 V, 0 a 20 mA, 4 a 20 mA para la señal de valor real del sensor de presión
Funciones de indicación y aviso
- Indicación general de avería SSM
- Indicación general de funcionamiento SBM
Intercambio de datos
- Interfaz de infrarrojos para el intercambio inalámbrico de datos con monitor IR/pendrive IR

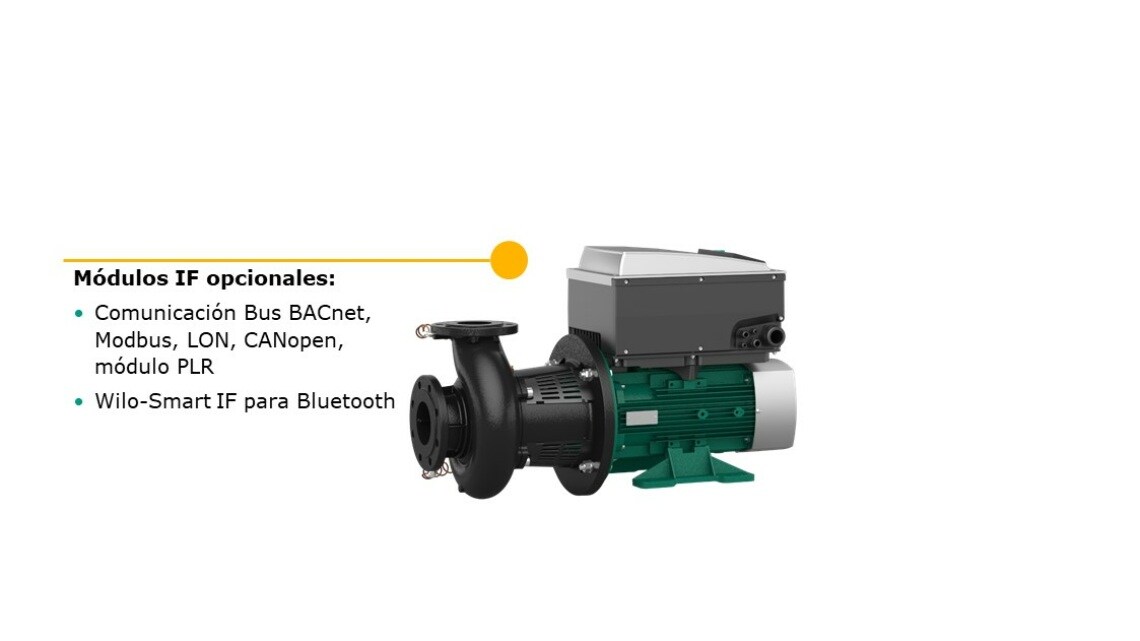

- Punto de conexión de los módulos IF de Wilo (Modbus, BACnet, CAN, PLR, LON) para la conexión con la automatización de edificios
Funciones de seguridad
- Protección total del motor con sistema electrónico de disparo integrado
- Bloqueo de acceso
Gestión de bombas dobles (2 bombas simples, únicamente uso de pieza de unión)
- Funcionamiento principal/reserva (conmutación automática en caso de avería)
- Funcionamiento principal/reserva, con alternancia de bombas tras 24 horas
- Funcionamiento en paralelo
Suministro
- Bomba
- Instrucciones de instalación y funcionamiento
Designación
Ejemplo | Wilo-Stratos GIGA B 40/1-51/4,5 |
Stratos GIGA | Bomba de alta eficiencia |
B | Construcción de bloque |
40 | Diámetro nominal DN de la unión embridada (con Stratos GIGA B: lado de impulsión) [mm] |
1-51 | 1 = altura de impulsión más reducida que puede ajustarse [m] 51 = altura de impulsión más elevada que puede ajustarse [m] |
4,5 | Potencia nominal P2 en [kW] |
-xx | Variante: p. ej., R1 - ejecución sin sonda de presión diferencial |
Datos técnicos
- Rango de temperaturas permitido del fluido de impulsión de --20 °C a +140 °C;
- Alimentación eléctrica 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
- Tipo de protección IP55
- Presión de trabajo máx. 16 bar hasta +120 °C, 13 bar hasta +140 °C
Materiales
- Carcasa de la bomba y linterna: EN-GJL-250
- Rodete: PPS-GF40
- Eje: 1.4122
- Cierre mecánico: AQEGG, otros cierres mecánicos bajo consulta
Diagrama general
Stratos GIGA B
