Wilo-Varios PICO-STG

La bomba de reposición más versátil de todos los tiempos.

La Wilo-Varios PICO-STG es la solución de reposición universal en el ámbito de calefacción, climatización, refrigeración para chalés y viviendas unifamiliares y bifamiliares. Permite modos de regulación estándar y externo y, con ayuda del asistente Sync, se pueden adoptar de forma sencilla los ajustes de la bomba reposicionada. Gracias a su diseño compacto y a la adopción de las curvas características de la bomba antigua con la nueva función de sincronización, la instalación y la puesta en marcha de esta bomba se llevan a cabo con la máxima comodidad. Y con la tecnología de botón verde la bomba se maneja con la máxima comodidad.

Ventajas

  • La solución de reposición más compatible para aplicaciones variadas ahora también para energía térmica solar y geotermia gracias a su diseño compacto, los nuevos modos de regulación (como iPWM) y el asistente Sync
  • Comodidad de manejo máxima gracias a los indicadores LED y a la tecnología de botón verde que incluye un botón para el modo de regulación y otro para ajustar la bomba.
  • Instalación sencilla gracias a su construcción compacta, las conexiones eléctricas adaptables y las funciones de mantenimiento, como la purga
  • Máxima seguridad de funcionamiento y manejo gracias a su tecnología probada

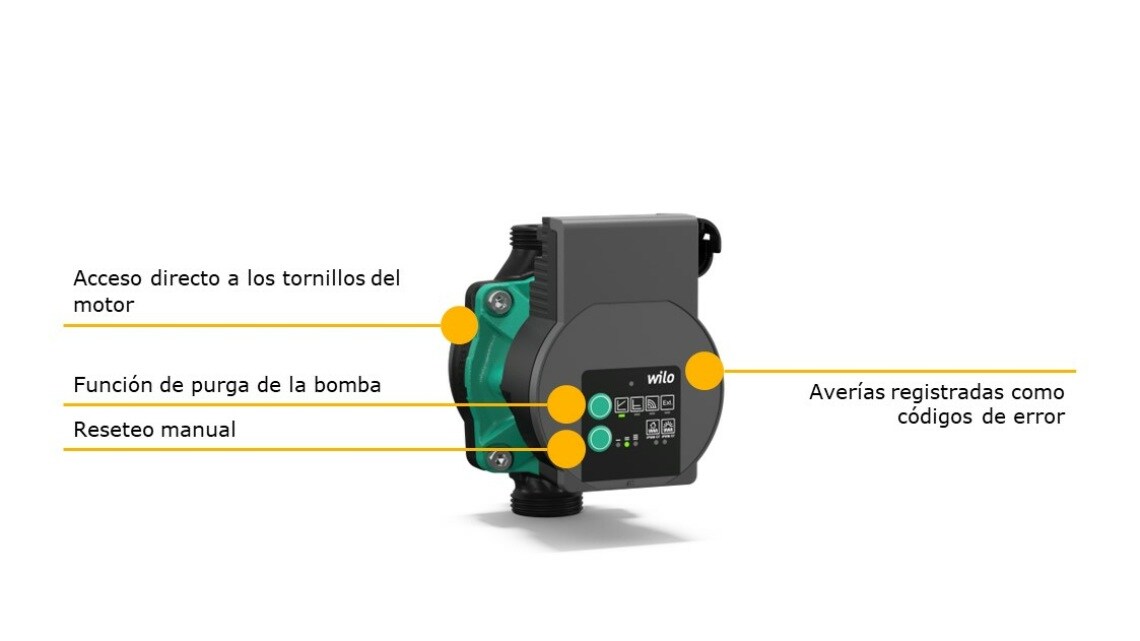

Wilo-Varios PICO STG_Feature 1_ES

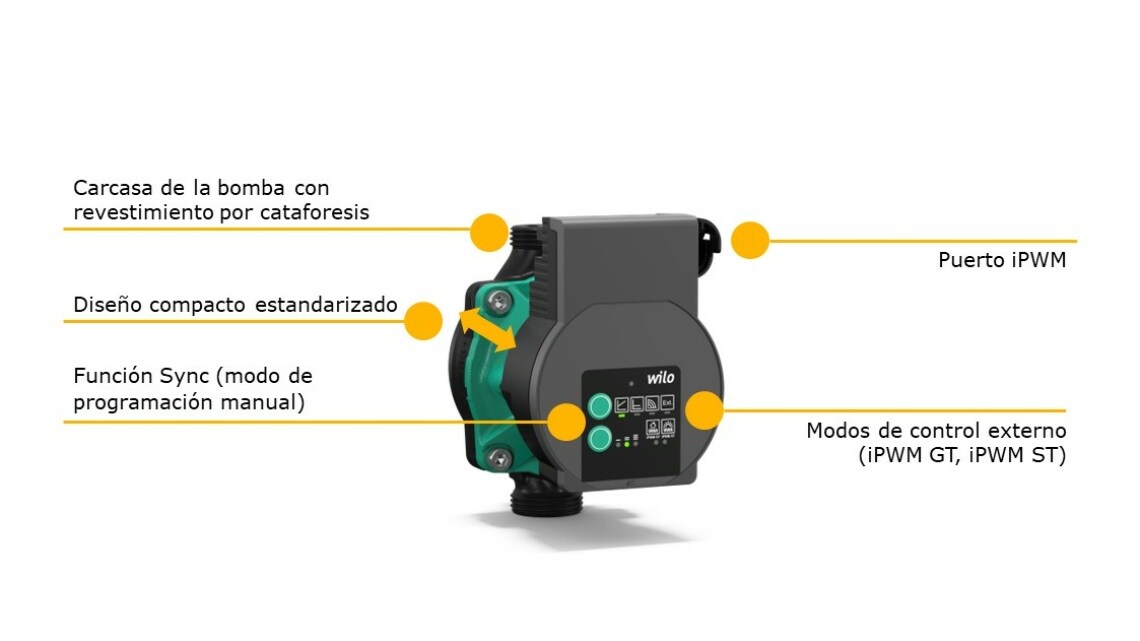

Wilo-Varios PICO STG_Feature 2_ES

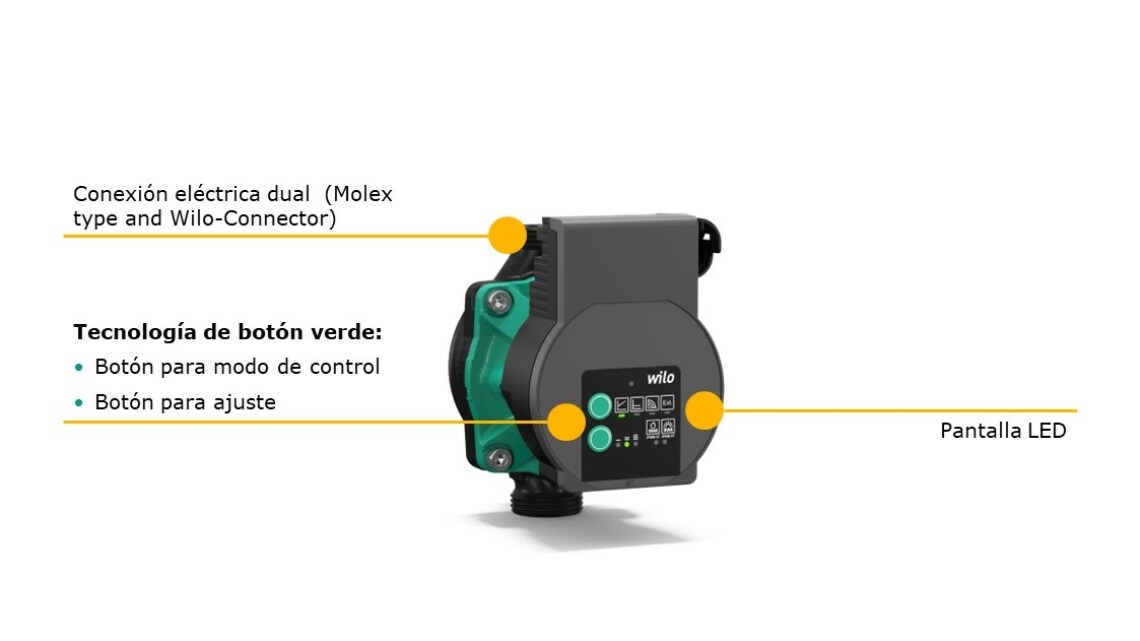

Wilo-Varios PICO STG_Feature 3_ES
Installer Sascha

"Siempre tengo una Wilo-Varios PICO-STG en mi coche. Por eso tendo la solución perfecta a mano si al cliente se le averiado una bomba."

La función Sync de la Wilo-Varios PICO-STG:

La Wilo-Varios PICO-STG constituye una gama de bombas Wilo con sus curvas individuales. La curva de la bomba Wilo que ha de ser sustituida puede ser reproducida por la función Sync usando la función Asistente Sync aquí o en la Aplicación Asistente de Wilo.

Así como con la Yonos PICO o la Stratos PICO, la Varios PICO-STG puede ser usada como bomba sustituta de productos parecidos de otras marcas.

Pero sólo cuando se sustituyen las bombas Wilo, la función adicional "Sync" puede ser usada para incrementar la compatibilidad.

Esto incluye las bombas independientes Wilo-Star RS, Wilo-Star STG, Wilo-Stratos ECO, Wilo-Yonos PICO, Wilo Yonos PICO-STG Wilo-Stratos PICO y las bombas integradas Wilo-RS, Wilo-Yonos PARA, Wilo-Yonos PARA RKC, Wilo-Yonos PARA RKA y Wilo-Yonos PARA PWM.

En caso de dudas, por favor, consulte la lista de productos de la herramienta función Sync.

Varios PICO Sync-Funktion

Sólo se necesitan 3 pasos con el Asistente de la función Sync:

1) Compruebe si las curvas de las bombas Wilo antiguas están incluidas en la base de datos de la función Sync.

2) Siga las instrucciones del Asistente de la función Sync paso a paso.

3) Si la programación ha sido completada, por favor, no olvide ajustar la bomba correctamente y seleccionar la curva característica deseada en el modo de funcionamiento.

Use el Asistente de la función Sync para sus dispositivos móviles.

El "Asistente de Wilo" pone a disposición de especialistas de agua caliente sanitaria, calefacción y aire acondicionado e ingenierías de equipamiento técnico de edificios todo el mundo de la tecnología de bombas de alta eficiencia en smartphones y tabletas.

La aplicación "Asistente de Wilo" gratuita es una aplicación móvil de fácil manejo y ofrece apoyo a la hora de planificar, asesorar a los clientes e instalar. También facilita argumentos de venta de peso en cuanto a tecnología de bombas con eficiencia energética, ahorro y cuidado del medio ambiente para calefacción, aire acondicionado y circulación de agua caliente sanitaria.

Descargue la Aplicación Asistente de Wilo en versión App en su móvil.

Descarga en el App Store (iOS)Android App en Google Play
Sync function screen of the Wilo Assistant

¿estoy obligado a usar la función Sync para hacer trabajar a la bomba?

No, la Varios PICO-STG es suministrada como una bomba normal

No puedo encontrar el producto que quiero en la lista de la función Sync. ¿Qué debería hacer?

Debería contactar con el fabricante en caso de que sea una bomba integrada (p.e. dentro de una caldera). En otros casos, por favor consulte la guí de sustitución de Wilo.

¿Puedo usar la función de Sync para bombas de otras marcas?

No, la función Sync es exclusiva de las bombas Wilo. Pero la Varios PICO-STG puede ser usada para reemplazar bombas de otrs marcas sin problema.

¿El cable PWM se incluye en el suministro?

No, el cable PWM es un accesorio.

He tirado el cable de conexión eléctrica con la caja, ¿qué debería hacer?

El cable de conexión eléctrica existe como pieza de repuesto, por favor, pregunte a Wilo o a su proveedor.

Descripción de las series

Ventajas

  • La solución de reposición más compatible para aplicaciones variadas ahora también para energía térmica solar y geotermia gracias a su diseño compacto, los nuevos modos de regulación (como iPWM) y el asistente Sync
  • Comodidad de manejo máxima gracias a los indicadores LED y a la tecnología de botón verde que incluye un botón para el modo de regulación y otro para ajustar la bomba.
  • Instalación sencilla gracias a su construcción compacta, las conexiones eléctricas adaptables y las funciones de mantenimiento, como la purga
  • Máxima seguridad de funcionamiento y manejo gracias a su tecnología probada

La bomba de reposición más versátil de todos los tiempos.

La Wilo-Varios PICO-STG es la solución de reposición universal en el ámbito de calefacción, climatización, refrigeración para chalés y viviendas unifamiliares y bifamiliares. Permite modos de regulación estándar y externo y, con ayuda del asistente Sync, se pueden adoptar de forma sencilla los ajustes de la bomba reposicionada. Gracias a su diseño compacto y a la adopción de las curvas características de la bomba antigua con la nueva función de sincronización, la instalación y la puesta en marcha de esta bomba se llevan a cabo con la máxima comodidad. Y con la tecnología de botón verde la bomba se maneja con la máxima comodidad.

Tipo

Bomba circuladora de rotor húmedo con conexión roscada, motor EC resistente al bloqueo y regulación electrónica de la potencia integrada.

Aplicación

Todos los sistemas de calefacción por agua caliente, aplicaciones de climatización, sistemas industriales de circulación, circuitos primarios de instalaciones solares y de geotermia.

Equipo/función

Modos de funcionamiento

  • Presión diferencial constante (3 curvas características predefinidas)
  • Presión diferencial variable (3 curvas características predefinidas)
  • Velocidad constante (3 velocidades)
  • Regulación externa mediante señal iPWM
    • iPWM GT (calefacción/geotermia, no disponible en Varios PICO-STG.../1-13)
    • iPWM ST (solar)

Funciones manuales

  • Ajuste del modo de funcionamiento según la aplicación
  • Ajuste de la potencia de la bomba (curva característica)
  • Ajuste de la velocidad constante
  • Activación de la función de sincronización y de la codificación LED
  • Función de purga
  • Reinicio manual

Funciones automáticas

  • Reinicio automático

Funciones de indicación y aviso

  • Indicación del modo de regulación seleccionado
  • Indicación de la curva característica seleccionada dentro del modo de regulación o tipo iPWM
  • Indicación de la función de sincronización y de la codificación LED activadas
  • Indicación del estado de rearranque o de la función de purga manuales
  • Indicación de funcionamiento y de averías

Equipo

  • Carcasa de la bomba con revestimiento por cataforesis
  • Asiento de llave en el cuerpo de la bomba
  • Cable de conexión eléctrica con enchufe de 3 polos para bomba y conector Wilo
  • Conexión iPWM
  • Función de purga
  • Reinicio manual
  • Motor resistente al bloqueo
  • Filtro de partículas

Suministro

  • Bomba
  • Cable con enchufe de 3 polos para bomba y conexión para conector Wilo
  • Conector Wilo
  • Juntas
  • Instrucciones de instalación y funcionamiento

Designación

Ejemplo:

Wilo-Varios PICO-STG 25/1-8-130

Varios PICO

Bomba de alta eficiencia (bomba roscada), con regulación electrónica

-STG

Compatible con aplicaciones de calefacción, solares y geotérmicas

25/

Diámetro nominal de conexión

1-8

Rango de altura de impulsión nominal [m]

130

Longitud entre roscas

Datos técnicos

  • Temperatura del fluido:
    • -20 °C a +95 °C (calefacción/geotermia)
    • -10 °C a +110 °C (solar)
  • Alimentación eléctrica 1~230 V, 50 Hz
  • Tipo de protección IPX4D
  • Conexión roscada Rp ½, Rp 1 y Rp 1¼
  • Presión de trabajo máx. 10 bar

Materiales

  • Carcasa de la bomba: Fundición gris (EN-GJL-200)
  • Rodete: Plástico (PP - 40% GF)
  • Eje de bomba: Acero inoxidable
  • Cojinete: Carbón, impregnado de metal

Diagrama general
