Groupe de surpression compact pour le raccordement indirect ou direct. Composé de pompes multicellulaires en acier inoxydable verticales, non auto-amorçantes et à moteur ventilé. Monté sur cadre de base prêt à être branché avec tubage en acier inoxydable, y compris coffret de commande et appareil de régulation avec tous les dispositifs de mesure et de réglage requis.

Pour la distribution d'eau et la surpression entièrement automatique dans les bâtiments d'habitation, de bureaux et publics, les hôtels, les hôpitaux, les centres commerciaux (des installations dotées d'une pompe de réserve sont prévues dans la plage de validité des normes DIN 1988 et DIN EN 806), ainsi que les bâtiments industriels.

Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux d'usage qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues.

Particularités/avantages du produit

• Homologation WRAS/KTW/ACS de la pompe pour toutes les pièces en contact avec le fluide (version EPDM)
• Hydraulique de pompe à haut rendement de la gamme Helix V en combinaison avec des moteurs normalisés CEI IE2, y compris grand moteur normalisé IE3 de 7,5 kW (en option pour une puissance moteur plus faible)
• Garniture mécanique indépendante du sens de rotation des pompes de type à cartouche pour un entretien aisé
• La nouvelle conception flexible de la lanterne permet d'accéder directement à la garniture mécanique
• L'accouplement à spacer permet un remplacement de la garniture mécanique sans démontage du moteur (à partir de 7,5 kW)
• Hydraulique avec perte de pression optimisée pour l'installation complète
• Les pièces au contact du fluide sont résistantes à la corrosion
• Régulateur Economy entièrement électronique (CE+) avec microprocesseur et DEL pour l'affichage de l'état de l'installation, entrées et sorties analogiques et numériques
• Contrôle en usine et préréglage sur la plage de travail optimale (y compris certificat de réception en conformité avec la norme EN 10204 - 3.1)

Equipement/fonctionnement

• Pompe multicellulaires en acier inoxydable de la gamme Helix V
• Bâti de base en acier galvanisé par électrolyse avec amortisseurs de vibrations réglables en hauteur pour l'isolation contre les bruits d'impact
• Vanne d'arrêt côté refoulement
• Clapet anti-retour côté refoulement
• Réservoir à vessie de 8 l, PN16 y compris robinetterie de débit conforme à DIN 4807, côté refoulement
• Capteur de pression (4-20 mA), côté refoulement
• Manomètre, côté refoulement
• Commande automatique de la pompe par l'intermédiaire du

Régulateur Economy (CE+) dans un corps en polycarbonate gris clair (démarrage direct) ou en tôle d'acier, structure peinte RAL 7035, (démarrage étoile/triangle), classe de protection IP 54, composé de l'alimentation en tension de commande interne, du microprocesseur ainsi que d'entrées et de sorties analogiques et numériques

Commande/affichage

• Régulateur Economy entièrement électronique (CE+) composé de l'alimentation en tension de commande interne, avec microprocesseur et DEL pour l'affichage de l'état de l'installation, entrées et sorties analogiques et numériques
• Configuration des paramètres d'exploitation à l'aide d'un potentiomètre
• Réglage du démarrage de la pompe et acquittement des reports de défauts par le biais d'un interrupteur H-0-A
• Ecran LED (3x7 segments, alphanumérique) pour affichage de la pression de consigne, des paramètres du régulateur et des messages d'erreurs
• DEL d'affichage de l'état de l'installation (tension nominale,/fonctionnement/panne/manque d'eau)
• Interrupteur principal verrouillable

Régulation

• Régulation entièrement automatique d'une pompe à vitesse fixe grâce à une comparaison valeur de consigne/valeur réelle
• Signal de capteur 4-20 mA (avec surveillance de la connexion) pour la valeur réelle des grandeurs réglées
• Mode de service de la pompe librement sélectionnable (manuel, arrêt, automatique)
• Fonctionnement d'essai automatique de la pompe (kick de pompe) :
• Activable via un interrupteur DIP
• Temps de six heures entre deux fonctionnements de test
• Désactivation débit nul avec la pression et le temps
• Interrupteur H-0-A (manuel-nul-automatique) : Présélection du mode de fonctionnement de la pompe et fonctionnement manuel en cas de dysfonctionnement du régulateur « Manuel » (fonctionnement d'urgence/de test sur le réseau, protection moteur disponible), « 0 » (pompe désactivée - mise en marche via commande impossible) et « Auto » (pompe libérée pour le mode automatique via une commande)

Surveillance

• Surveillance de connexion de la section du capteur
• Surveillance de défaillance de phase
• Surveillance du courant du moteur via convertisseur sur les appareils pour démarrage direct
• Protection des câbles réseau de pompes sur les appareils pour démarrage direct par des disjoncteurs, sur les appareils pour démarrage étoile/triangle par des fusibles et une combinaison de relais contacteur/de protection moteur
• Surveillance des valeurs max. et min. de l'installation avec durées de temporisation réglées et limites
• Protection contre le manque d'eau par contact pour interrupteur à flotteur ou interrupteur à pression p. ex.
• Entrée pour contact de protection par thermistance (WSK) ou contact de report de défauts (SSM) de la pompe sur les installations à démarrage étoile/triangle
• Surveillance de rupture de tuyau

Interfaces

• Contact sec pour le report de défauts centralisés (SSM).
• Marche/arrêt externe par contact pour la désactivation du mode automatique de l'installation (fonction activable via interrupteur DIP)

Accessoires recommandés (à commander séparément)

• Kit WMS en option pour la protection contre le manque d'eau
• Lignes de raccordement flexibles ou compensateurs
• Réservoir de stockage pour la séparation de système
• Réservoir sous pression à membrane

Normes respectées

• Règles techniques pour installations d'eau potable (TRWI) DIN 1988 (EN806)
• Bacs d'expansion à membrane/vases d'expansion DIN 4807
• Equipement des installations haute tension avec des moyens d'exploitation électroniques EN 50178
• Equipement électrique des machines EN 60204-1
• Sécurité des appareils électriques pour la consommation domestique et utilisations similaires EN 60335-1
• Combinaisons de coffrets de commande basse tension EN 60439-1/61439-1
• Compatibilité électromagnétique, résistance aux parasites pour les secteurs industriels EN 61000-6-2
• Compatibilité électromagnétique, immunité aux perturbations au sein des habitations, des locaux commerciaux et industriels et des petites entreprises EN 61000-6-3

Données d'exploitation

• Fluide
  Water
• Nombre de pompes
  1
• Pression de service maximale PN
  16 bar
• Pression d'entrée maximale
  10 bar

Caractéristiques du moteur

• Alimentation réseau
  3~400 V, 50 Hz
• Puissance nominale du moteur P₂
  15.00 kW
• Courant nominal I_N
  25.20 A
• Vitesse nominale n
  2900 rpm
• Classe d'isolation
  F
• Classe de protection moteur
  IP55
• Classe de protection coffret de commande
  IP54

Matériaux

• Corps de pompe
  1.4409
• Roue
  1.4404
• Arbre
  1.4404
• Garniture d'étanchéité d'arbre
  Q1BE3GG
• Matériau du joint
  FKM
• Matériau de la tuyauterie
  1.4571

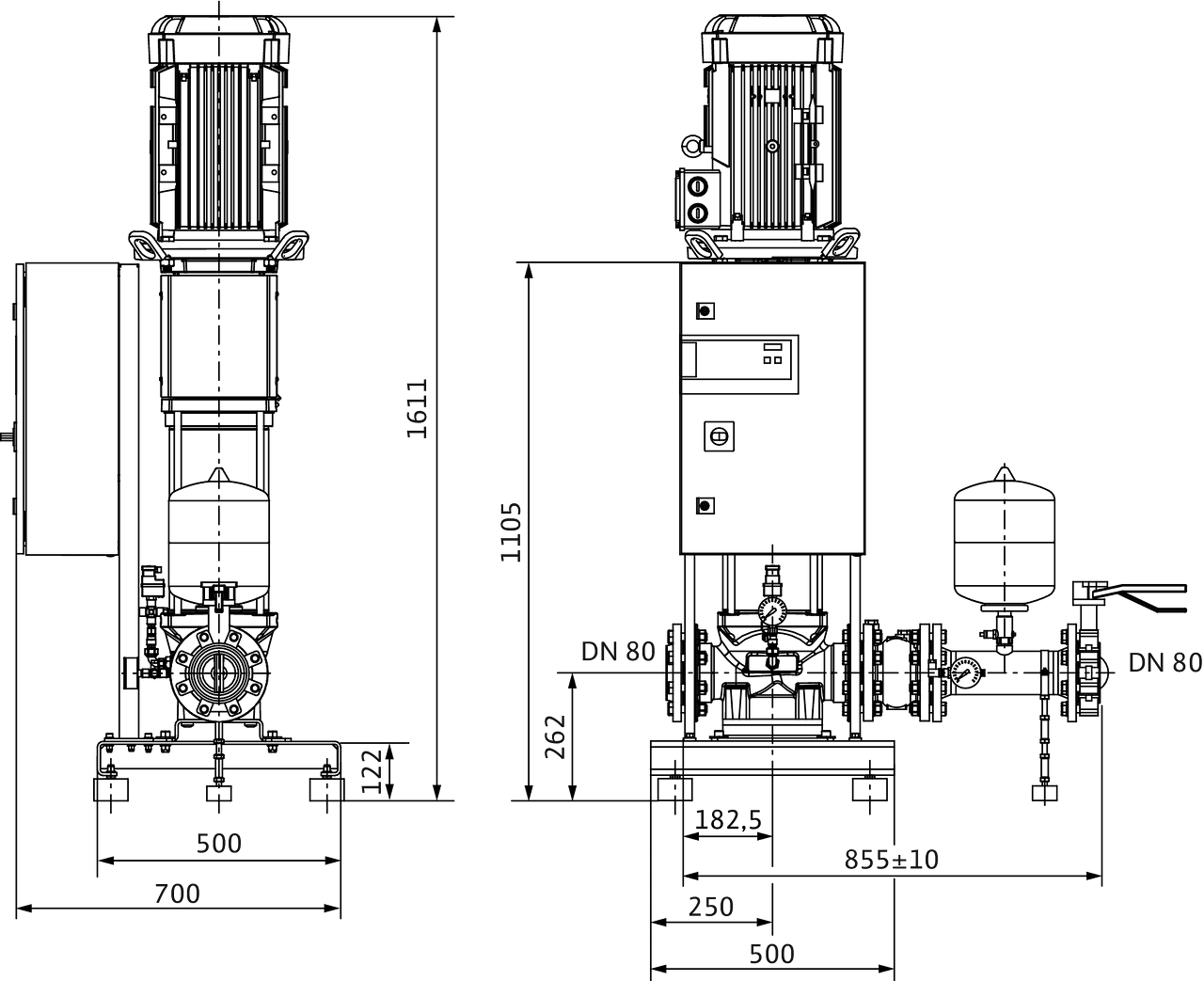

Dimensions de montage

• Bride côté aspiration DNs
  DN 80
• Bride côté refoulement DNd
  DN 80

Informations sur les passations de commande

• Fabricant
  Wilo
• Désignation du produit
  CO-1 Helix V 5204/K/CE+
• Poids net approx. m
  177 kg
• Référence
  2530193
