EMU RZP 50-3.25-4/8 S25
Fiche technique
Unité
-
Poids max.* m135 kg
-
Protection antidéflagrante ATEXoptionel
-
Protection antidéflagrante FMoptionel
-
Classe de protection moteurIP68
Hélice
-
Construction de l'héliceHélice à 3 pales avec moyeu autonettoyant ; incurvée en arrière, donc sans colmatage ni torsades
-
Nominal propeller diameter Dnom480 mm
-
Vitesse de rotation de l'hélice n250 tr/min
-
Rapport d'engrenage5.590
Quantités et types de remplissage
-
Remplissage de la préchambreHuile d'engrenage CLP220
-
Quantité de remplissage de la préchambre V1,20 l
-
Remplissage de la chambre d'engrenageHuile d'engrenage CLP220
-
Quantité de remplissage de la chambre d'engrenage V0,50 l
-
Remplissage de la chambre d'étanchéitéHuile blanche
-
Quantité de remplissage de la chambre d'étanchéité V1,10 l
Moteur/Électronique
-
Type de moteurT 17-4/8R (Ex)
-
Construction du moteurMoteur immergé selon IEC 60034-1
-
Alimentation réseau3~400 V, 50 Hz
-
Courant nominal IN7,90 A
-
Courant de démarrage - direct IA37 A
-
Courant de démarrage - étoile-triangle IA13 A
-
Puissance absorbée P1 max4,50 kW
-
Puissance nominale du moteur P23,50 kW
-
Vitesse de rotation n1410 tr/min
-
Classe d’efficacité du moteur-
-
Rendement ηM78,0 Pourcentage
-
Facteur de puissance cos φ0.82
-
Température du fluide min. Tmin3 °C
-
Température du fluide max. Tmax40 °C
-
Profondeur d'immersion max.20,00 m
-
Classe d'isolationH
-
Nombre de démarrages max. t15 1/h
-
Pause de commutation min. t3 min
-
Couple de démarrage M46 Nm
-
Moment d'inertie des masses0,00730 kg m²
-
Paliers du moteur1 roulement à billes à rainures, 1 roulement à billes à contact oblique avec deux rangées
Matériaux
-
Corps du moteurfonte
-
Etanchement statiqueFKM
-
Arbre de moteur1.4021, X20Cr13
-
Etanchement chambre d'engrenage/d'étanchéitéSiC/SiC, Q1Q1VGG
-
Carter d'engrenage5.1301, EN-GJL-250
-
Roue planétaire1.7131, 16MnCr5
-
Roue creuse1.5216, 17MnV6
-
Roue solaire1.7131, 16MnCr5
-
Arbre de sortie1.4462, X2CrNiMoN22-5-3
-
Etanchement de l'engrenage/de la préchambreFKM
-
Chambre d'étanchéité5.1301, EN-GJL-250
-
Étanchéité côté fluideSiC/SiC, Q1Q1VGG
-
Carter d'engrenage1.4571, X6CrNiMoTi17-12-2
-
Hélice1.4571, X6CrNiMoTi17-12-2
-
Carter d'écoulement1.4571, X6CrNiMoTi17-12-2
Engrenage
-
Construction de l'engrenagem 2.0 conformément à DIN 780/P10 (ISO54) ; planétaires et satellites cémentés et rectifiés, couronne heurtée
-
Paliers3 roulement à aiguilles (planétaires), 1 roulement à billes à contact oblique à deux rangées et 1 roulement à billes à rainures (arbre de sortie)
-
Durée de vie Lh10100 000 heures de service, ISO 281
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitEMU RZP 50-3.25-4/8 S25
-
RéférenceRZP_50-3_25-4_8_S25_400_50
-
Poids net approx. m135 kg
Options
-
Type de protection antidéflagrante-
-
Protection moteurBimétal
Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitEMU RZP 50-3.25-4/8 S25
-
RéférenceRZP_50-3_25-4_8_S25_400_50
-
Poids net approx. m135 kg
-
Disponibilité sur le marché2010-01-01
-
Date of introduction2010-01-01
Downloads

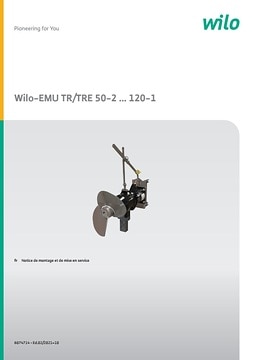

Wilo-EMU TR/TRE 50-2 ... 120-1
