Sub TWU 3.05-04-HS-ECP-B

Pompe immergée multicellulaire avec roues radiales, montage à empilement pour installation verticale ou horizontale, avec clapet anti-retour intégré.

Moteur à aimant permanent sans corrosion pour démarrage direct pour le raccordement au convertisseur de fréquence fourni. Moteur rempli d'huile avec paliers autolubrifiants, conçu pour les vitesses de rotation élevées jusqu'à 8400 tr/min.

Grâce au fonctionnement avec le convertisseur de fréquence, la vitesse de rotation du groupe s'adapte automatiquement au besoin en eau du moment. La pompe immergée fournit ainsi en permanence une pression constante. Le refroidissement du moteur et du convertisseur de fréquence est assuré par le fluide. C'est pourquoi le groupe doit toujours être immergé lors du fonctionnement. En cas d'installation verticale, il convient de prévoir une enveloppe de refroidissement dépendant du diamètre de puits. Le montage horizontal doit toujours être accompagné d'une enveloppe de refroidissement. Pour le refroidissement, le convertisseur de fréquence doit être monté directement dans la tuyauterie, en dehors du fluide (à l'abri des risques d'inondation). Pour le pompage de l'eau dans des forages avec une profondeur d'immersion maximale de 150 m et une teneur en sable max. de 50 g/m³.

Étendue de la fourniture

• Hydraulique + moteur entièrement montés
• Convertisseur de fréquence
• Câble de raccordement avec homologation pour l'eau potable
• Notice de montage et de mise en service

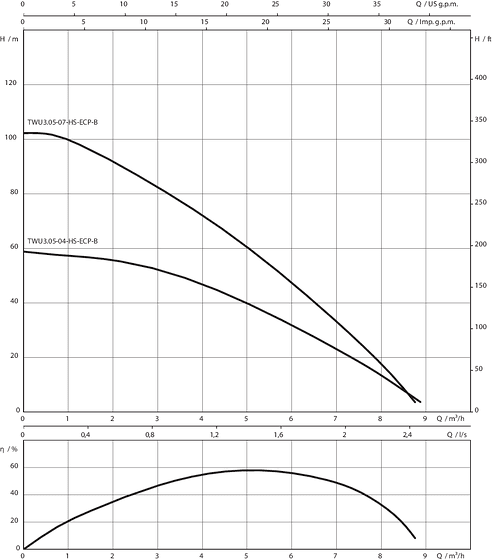

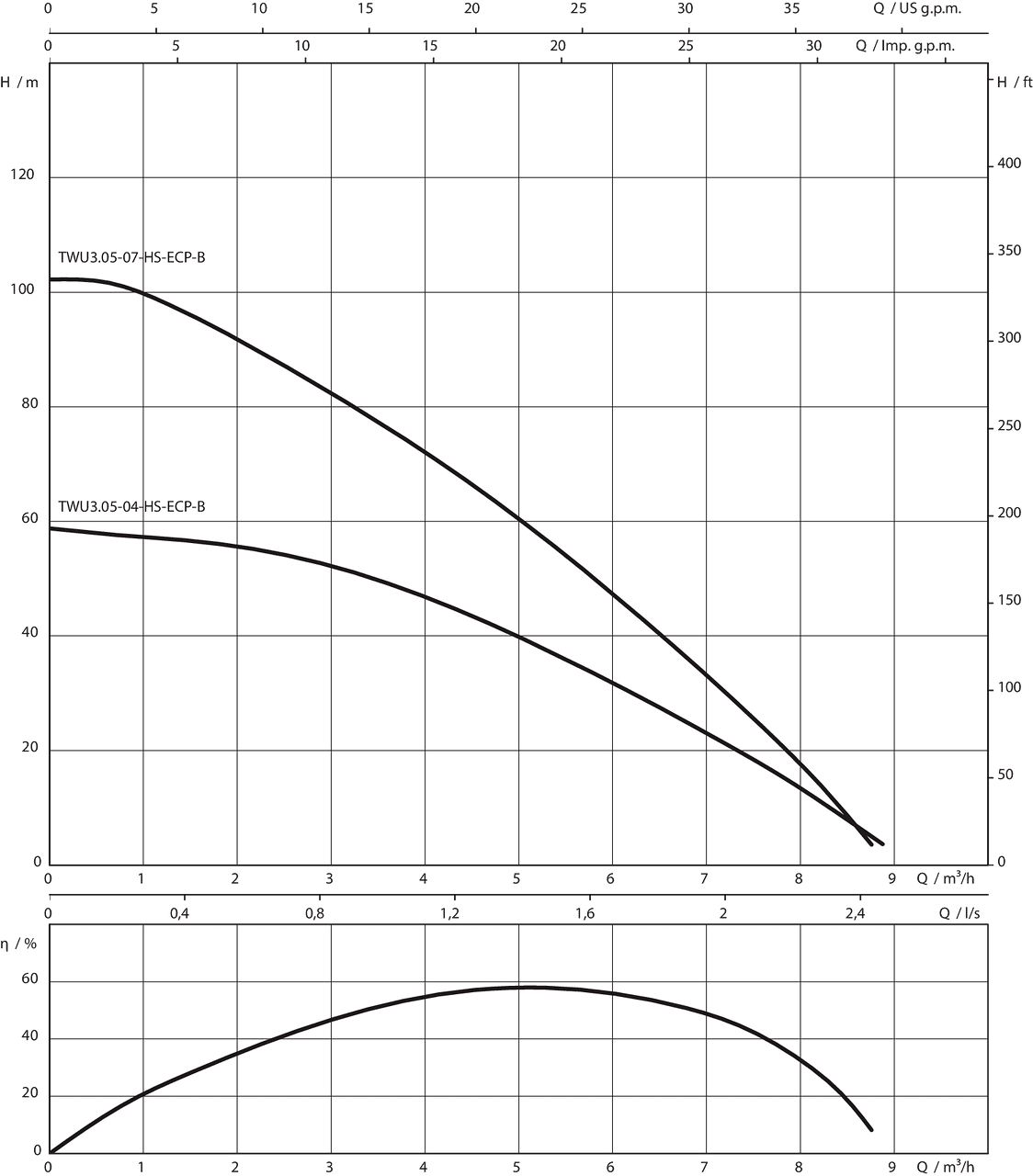

Données d'exploitation

• Fluide
  Water
• Hauteur manométrique max. H
  5,49 m

Unité

• Bride côté refoulement DNd
  Rp 1¼
• Pression de service maximale p
  40 bar
• Teneur max. en sable
  50 g/m³
• Classe de protection moteur
  IP58
• Profondeur d'immersion max.
  15,00 m
• Température du fluide min. T_min
  3 °C
• Température du fluide max. T_max
  35 °C
• Poids net approx. m
  5 kg

Caractéristiques du moteur

• Alimentation réseau
  1~230 V, 50/60 Hz
• Puissance nominale du moteur P₂
  0,90 kW
• Vitesse nominale n
  8400 tr/min
• Courant nominal I_N
  10,40 A
• Type de branchement
  Direct en ligne (DOL)
• Nombre de démarrages max. t
  30 1/h
• Diamètre moteur DM
  76 mm
• Vitesse d'écoulement min. au niveau du moteur m/s
  0,08 m/s

Câble

• Longueur du câble de raccordement
  1,8 m
• Section du câble
  4G1,5 mm²

Matériaux

• Corps de pompe
  acier inoxydable
• Corps du moteur
  acier inoxydable
• Arbre
  acier inoxydable
• Roue
  PC

Informations sur les passations de commande

• Poids net approx. m
  5 kg
• Fabricant
  Wilo
• Désignation du produit
  Sub TWU 3.05-04-HS-ECP-B
• Référence
  6079402
