Wilo-COE-2 MHIL BC

Description de la série de fabrication

Vos avantages

Grande sécurité de fonctionnement assurée par un système à deux pompes MHIL multicellulaires horizontales avec hydraulique en acier inoxydable

Moteur EC à haut rendement de classe IE3 pour moteurs triphasés à partir de 0,75 kW et plus

Homologation pour eau potable (ACS) pour les pompes comportant des composants en acier inoxydable en contact avec le fluide

Commande facile grâce à un coffret de commande Basic Control hébergeant toutes les fonctions essentielles

Conception

Installation de distribution d'eau prête à être raccordée, non auto-amorçante avec 2 pompes multicellulaires horizontales, branchées en parallèle à vitesse fixe, à moteur ventilé de la gamme MHIL, équipée d'un coffret de commande BC.

Utilisation

  • Distribution d'eau entièrement automatique et surpression dans les bâtiments d'habitation et les petits équipements professionnels
  • Pompage d'eau potable et d'eau sanitaire propre, ainsi que d'autres mélanges d'eaux qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ni à fibres longues.

Équipement/Fonction

  • Par installation, deux pompes des gammes MHIL 3 à MHIL 5 avec moteur normalisé IE3 pour moteurs triphasés et IE1 pour moteurs monophasés
  • Commande automatique de pompage avec coffret de commande BC, spécialement pour le pilotage des pompes à vitesse fixe
  • Composants au contact du fluide résistants à la corrosion
  • Bâti de base en acier zingué
  • Tuyauterie en acier zingué
  • Vanne d'arrêt côté refoulement et aspiration de chaque pompe
  • Clapet anti-retour côté refoulement de chaque pompe
  • Interrupteur à pression côté refoulement
  • Manomètre côté refoulement
  • En option avec protection contre le manque d'eau côté aspiration

Étendue de la fourniture

  • Groupe de surpression prêt à être raccordé, au fonctionnement et à l'étanchéité contrôlés, monté en usine
  • Emballage
  • Notice de montage et de mise en service

Dénomination

p. ex. :

Wilo-COE-2MHIL305-DM/BC

COE

Groupe de surpression compact

2

Nombre de pompes

MHIL

Gamme de pompe

3

Débit nominal [m3/h]

05

Nombre d'étages de pompe

DM

3~ (EM : 1~)

BC

Coffret de commande

Caractéristiques techniques

  • Alimentation réseau 3~ 400 V, 50 Hz ou 1~ 230 V 50 Hz
  • Moteur normalisé IE3 pour 3~ à partir de 0,75 kW (pour 1~ : moteur normalisé IE1)
  • Protection par fusible coté réseau A, AC 3 selon la puissance du moteur et les directives EVU
  • Température max. du fluide +50 °C (+70 °C en option)
  • Pression de service 10 bar
  • Pression d'entrée 6 bar
  • Diamètre nominal de raccordement R2''
  • Classe de protection : IP54 (3~) et IPX4 (1~)

Matériaux

Pour les gammes MHIL 3 et MHIL 5 :

  • Roues, diffuseurs, corps d'étages en acier inoxydable 1.4301
  • Corps de pompe en fonte grise EN-GJL 250 avec revêtement cataphorèse
  • Arbre en acier inoxydable 1.4028
  • Joints toriques en EPDM
  • Vous trouverez d'autres informations sur les pompes au chapitre « Surpression »

Description/Construction

  • Bâti de base : en acier galvanisé, à fixer sur un socle en béton
  • Tuyauterie : Tuyauterie complète en acier galvanisé, adaptée au raccordement de tous les matériaux de tuyau usuels ; la tuyauterie doit être dimensionnée conformément aux performances hydrauliques du groupe de surpression.
  • Pompes : Deux pompes branchées en parallèle des gammes MHIL 3 à MHIL 5 ; tous les composants de la pompe en contact avec le fluide sont en acier inoxydable/fonte grise à revêtement KTL. Homologation ACS (Accréditation de Conformité Sanitaire en France) pour tous les composants en contact avec le fluide. Vous trouverez d'autres informations sur les pompes au chapitre « Surpression ».
  • Robinetteries : Chaque pompe est équipée côté refoulement et aspiration d'une vanne à boisseau sphérique contrôlée par l'ACS et, côté refoulement, d'un clapet antiretour contrôlé par l'ACS
  • Réservoir sous pression à membrane : Un réservoir sous pression à membrane doit être dimensionné et installé en fonction des données de l'installation.
  • Capteur de pression : Un capteur de pression est installé sur le côté refoulement de chaque pompe et est raccordé au coffret de commande BC.
  • Affichage de la pression : Au niveau du manomètre côté refoulement
  • Coffret de commande : L'installation est équipée, de série, d'un coffret de commande BC.

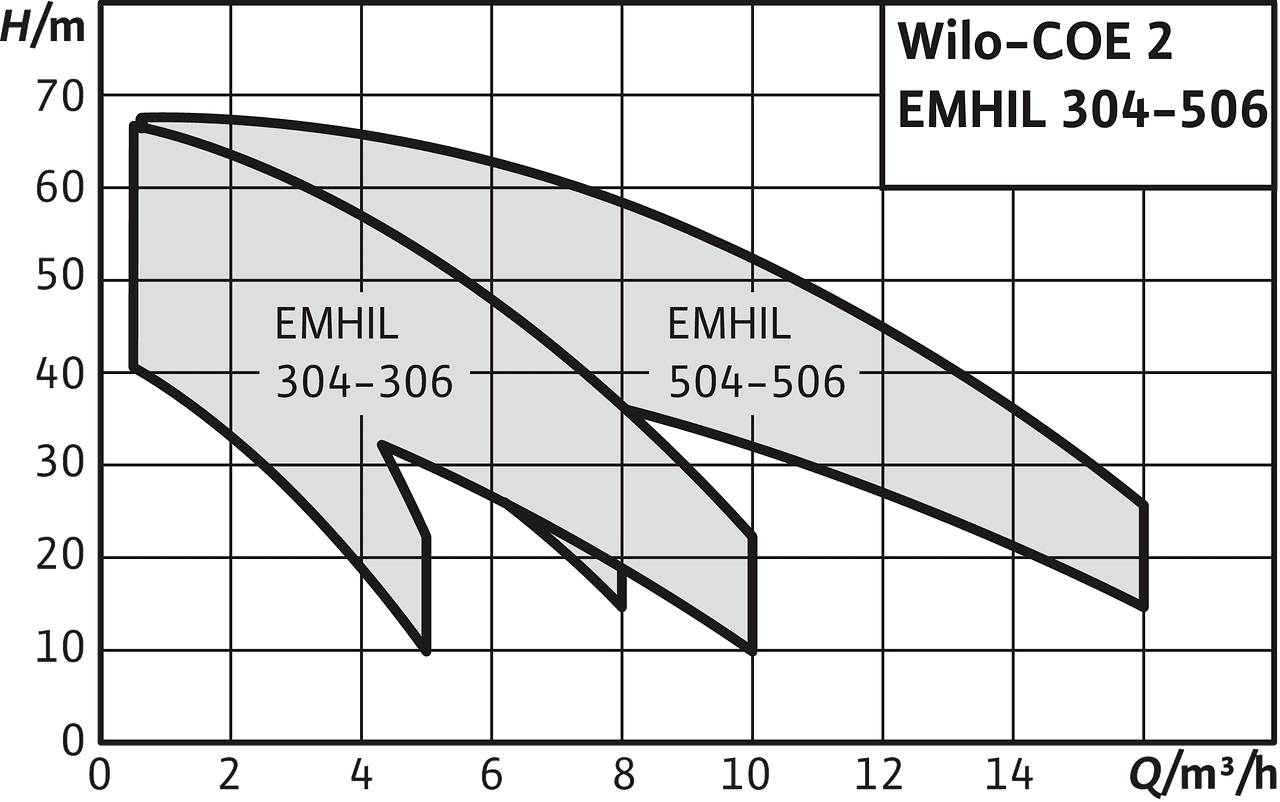

Courbe caractéristique

COE-2 EMHIL
