Wilo-COF

Description de la série de fabrication

Vos avantages

  • Grande longévité de par sa conception robuste incluant des pompes de la gamme Helix FIRST pour répondre aux différentes exigences des normes NFS 62-201 et APSAD R5
  • Éco-efficacité grâce à deux pompes centrifuges multicellulaires verticales avec moteurs IE3 (IE2 pour 0,37 kW)
  • Sécurité de fonctionnement maximale assurée par la redondance de la version à 2 pompes
  • Spectre hydraulique étendu de série jusqu'à 10 m3/h et une hauteur manométrique de 110 m
  • Facilité de réglage et grande sécurité de fonctionnement grâce au coffret de commande électronique EC Fire
  • Version de série avec CPI (contrôleur d'isolement permanent)

Conception

Groupe de surpression de lutte contre l'incendie conforme à NFS 62 201 et APSAD R5.

Avec 2 pompes multicellulaires à moteur ventilé, verticales, à moteur électrique

Utilisation

Distribution d'eau automatique pour installations de protection contre l'incendie avec robinets d'incendie dans les bâtiments résidentiels, professionnels et administratifs, les hôtels et les bureaux ou les petites structures industrielles.

Équipement/Fonction

  • 2 pompes de la gamme Helix FIRST V 4, 6 respectivement avec moteurs IE2 ou IE3
  • Commande automatique de la pompe avec le coffret de commande EC Fire
  • Les pièces en contact avec le fluide résistent à la corrosion
  • Bâti de base en acier électrozingué
  • Tuyauterie en acier inoxydable 304
  • Clapet anti-retour, côté refoulement
  • Capteur de pression et interrupteur de débit, côté refoulement
  • Manomètre, côté refoulement
  • Interrupteur à pression ou interrupteur à flotteur côté aspiration pour signaler le manque d'eau
  • Accessoires : Cuve anti-coup de bélier (24 l), gyrophare, douille d'amortissement des vibrations, dérivation, clapet d'arrêt, bride ronde

Étendue de la fourniture

  • Groupe de surpression monté en usine, prêt à être branché, fonctionnement et étanchéité contrôlés
  • Emballage
  • Notice de montage et de mise en service

Dénomination

Exemple

Wilo-COF-2 Helix 407-T-V-CPI

COF

Groupe de surpression de lutte contre l'incendie

2

Nombre de pompes

Helix

Gamme de pompes

4

Débit volumétrique nominal de la pompe [m3/h]

07

Nombre d'étages de pompe

T

Réseau triphasé

V

Alimentation en eau (V pour réseau d'eau public, B pour réservoir de stockage)

CPI

Protection moteur

Caractéristiques techniques

  • Alimentation réseau triphasée 400 V, 50 Hz
  • Température du fluide 45 °C max.
  • Pression de service 16 bars
  • Diamètre nominal de raccordement R 1"1/4
  • Coffret de commande de classe de protection IP54

Matériaux

  • Roue en acier inoxydable 1.4301
  • Corps de pompe en fonte grise EN-GJL-250
  • Garniture mécanique en graphite/carbure
  • Arbre en acier 1.4057

Description/Construction

  • Bâti de base : En acier électrozingué avec coffret de commande sur support fixe pour une stabilité optimale de l'ensemble du système.
  • Tuyauterie : Tuyauterie entièrement en acier inoxydable, conçue pour le raccordement de tous les matériaux de tuyauterie utilisés couramment. La tuyauterie a été conçue pour correspondre à la puissance totale hydraulique du groupe de surpression COF Helix.
  • Raccords de tuyauterie : Un clapet anti-retour par pompe ainsi qu'une vanne d'arrêt côté refoulement et côté aspiration.
  • Interrupteur à pression : Un interrupteur côté refoulement pour activer le coffret de commande central EC Fire, un interrupteur de débit côté refoulement pour arrêter la pompe au cas où l'eau ne s'écoule plus après le démarrage (manque d'eau).
  • Affichage de la pression : Manomètre (ø 63 mm) côté refoulement.
  • L'installation est livrée de série soit avec un interrupteur à pression pour la conduite d'eau principale, soit avec un interrupteur à flotteur pour le réservoir de stockage. L'interrupteur à pression est monté en usine sur le distributeur d'aspiration.
  • Coffret de commande/régulateur : Le système est équipé de série d'un coffret de commande EC Fire spécial incluant de solides composants électroniques et le bouton-pression rotatif Wilo permettant de sélectionner les paramètres sur l'écran LCD. Certains modèles de série intègrent un contrôleur d'isolement permanent (CPI) dans l'armoire de commande. Les CPI surveillent l'isolation du moteur par rapport à la terre. Cette exigence concerne essentiellement les bâtiments publics n'utilisant le COF Helix que pour la protection incendie.

Courbe caractéristique

COF

Téléchargements

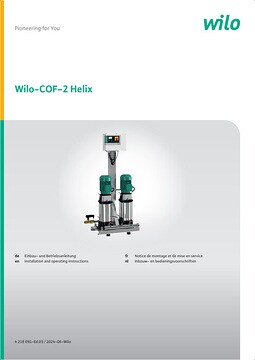

Wilo-COF-2 Helix
