Wilo-COF

Description de la série de fabrication

Particularités/Avantages

  • Système autorisé avec pompe centrifuge en fonte grise de la série BL pour toutes les exigences selon NFS 62-201 et APSAD R5
  • 2 pompes centrifuges en construction monobloc avec moteurs IE3
  • Redondance de 100 % avec version à 2 pompes pour une sécurité de fonctionnement intégrale
  • Large spectre hydraulique, de série jusqu'à 55m3/h pour une hauteur manométrique de 73 m
  • Réglage simple et sécurité de fonctionnement grâce au coffret de commande électronique EC-Fire
  • Version de série avec CPI (contrôleur d'isolement permanent)

Conception

Surpresseur pour la distribution d'eau d'extinction d'incendie selon NFS 62 201 et APSAD R5.

Avec 2 pompes monobloc horizontales à moteur ventilé en fonte grise avec moteur électrique.

Utilisation

Distribution d'eau automatique pour installations de protection contre l'incendie avec robinets d'incendie dans les bâtiments d'habitation, de bureaux et publics, les hôtels, les hôpitaux, les centres commerciaux ainsi que les bâtiments industriels

Équipement/Fonction

  • 2 pompes de la gamme BL 32, 40, avec moteurs IE3
  • Commande automatique de la pompe par l'intermédiaire du coffret de commande EC-Fire
  • Composants au contact du fluide résistants à la corrosion
  • Bâti de base en acier électrozingué
  • Tuyauterie en acier galvanisé
  • Clapet anti-retour, côté refoulement
  • Transmetteur de pression et contrôle de circulation, côté pression de sortie
  • Manomètre côté refoulement
  • Interrupteur à pression ou interrupteur à flotteur côte d'aspiration pour signaler le manque d'eau
  • Accessoires : Réservoir anti-coup de bélier 24 l, douille d'amortissement des vibrations, dérivation, clapet d'arrêt, bride ronde

Étendue de la fourniture

  • Groupe de surpression prêt à être raccordé, au fonctionnement et à l'étanchéité contrôlés, monté en usine
  • Emballage
  • Notice de montage et de mise en service

Dénomination

Exemple :

Wilo-COF2BL-32-150-3-T-V-CPI

COF

Groupe de surpression pour la distribution d'eau d'extinction d'incendie

2

Nombre de pompes

BL

Gamme de pompes

32

Diamètre nominal des pompes [DN]

150

Diamètre de la roue des pompes (mm)

3

Puissance nominale du moteur (kW)

T

Réseau triphasé

V

Alimentation en eau (V pour alimentation principale, B pour réservoir de stockage)

CPI

Protection moteur

Caractéristiques techniques

  • Alimentation réseau 3~400 V, 50 Hz
  • Température du fluide 45 °C max.
  • Pression de service 10 bar
  • Diamètre nominal de raccordement côté pression R 2½'' - R 3''
  • Diamètre nominal de raccordement côté d'aspiration R 2½'' - R 3''
  • Coffret de commande : Classe de protection IP54

Matériaux

  • Roues en fonte grise EN-GJL-200
  • Corps de pompe en fonte grise EN-GJL-250
  • Arbre en acier 1.4122
  • Garniture mécanique en graphite/carbure

Description/Construction

  • Bâti de base : En acier électrozingué avec fixation pour une stabilité optimale de l'ensemble du système
  • Tuyauterie : Tuyauterie complète en acier électrozingué, adaptée au raccordement de tous les matériaux de tuyauterie utilisés habituellement ; la tuyauterie doit être dimensionnée conformément aux performances hydrauliques complètes du groupe de surpression COF
  • Pompes : Pompes des gammes BL 32 et 40, en pompes monobloc horizontales avec accouplement pour moteur standard. La partie du catalogue sur les équipements techniques du bâtiment « Pompe multicellulaires » fournit davantage d'informations sur la pompe
  • Robinetteries : Chaque pompe possède un clapet antiretour et une vanne d'arrêt côté pression de sortie et une vanne d'arrêt côté aspiration.
  • Transmetteur de pression : Il est installé côté pression de sortie pour permettre l'activation du coffret de commande central EC-Fire. Un contrôle de circulation côté pression de sortie pour arrêter la pompe s'il n'y a plus besoin d'eau après le démarrage.
  • Affichage de la pression : Manomètre (ø 63 mm) côté pression de sortie et affichage de la pression sur l'écran LCD du coffret de commande EC-Fire.
  • Un interrupteur à pression pour la conduite d'eau principale ou un interrupteur à flotteur pour le réservoir de stockage est inclus en version standard. L'interrupteur à pression est monté en usine sur le tuyau du collecteur côté aspiration.
  • Unité de pilotage et de commande : Le système est équipé de série d'un coffret de commande EC Fire spécial incluant de solides composants électroniques et le bouton-pression rotatif Wilo permettant de sélectionner les paramètres sur l'écran LCD. Certaines versions de série sont équipées d'un contrôleur d'isolement (CPI) dans l'armoire de commande. Les contrôleurs d'isolement servent à surveiller la mise à la terre du moteur. Cela correspond à une exigence surtout dans les bâtiments publics utilisant le COF presque exclusivement pour la protection incendie.

Courbe caractéristique

COF

Téléchargements

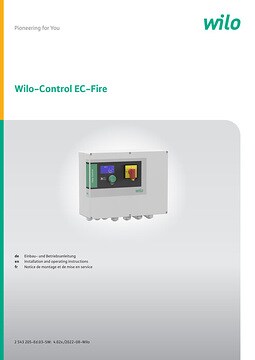

Wilo-EC-Fire
