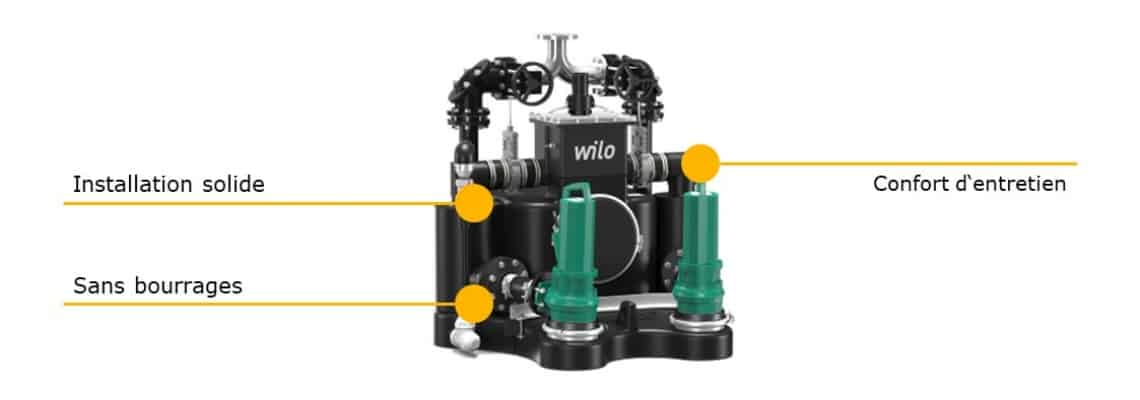

Wilo-EMUport CORE

Séparation et transport des matières solides. Propreté, sûreté et fiabilité.

C'est précisément dans les bâtiments et les biens immobiliers que les matières solides grossières dans les eaux chargées bouchent le système de transport des eaux chargées. Conséquence : des dysfonctionnements et entraîne une hausse des frais de maintenance. La solution durable par Wilo : le système de séparation de matières solides Wilo-EMUport CORE. Il offre une sécurité de fonctionnement maximale pour un transport sans obstruction. En outre, il est très facile d'entretien grâce à une installation à sec hygiénique et un accès facile depuis l'extérieur. Le système complet avec cuve résistante à la corrosion et installations de distribution électrique est également disponible pour les installations plus importantes de Wilo. Exactement selon vos exigences.

Vos avantages

  • Sécurité de fonctionnement maximale grâce à la séparation des matières solides et des eaux chargées : De grosses matières solides ne doivent pas passer la pompe – pas d'obstruction
  • Economique grâce au système Retrofit pour assainir facilement d'anciennes stations de pompage
  • Système anti-corrosion et d'une longue durée de vie grâce à l'utilisation de matériaux PE et PUR
  • Grande facilité d'entretien, même en cours de fonctionnement, grâce à l'installation à sec hygiénique, à un accès facile de l'extérieur et à un verrouillage individualisé
  • Paré pour l'avenir même en cas de teneur plus élevée de matières solides dans les eaux chargées
  • Montage flexible dans le bâtiment ou dans des fosses à partir d'un diamètre de 1 500 mm
  • Système Plug&Pump très facile à intégrer et prêt à être branché
  • Économie d'énergie grâce à des pompes submersibles efficaces pour eaux chargées, au choix avec moteurs IE3

Wilo-EMUport CORE - Séparer et transporter des substances solides. Propre, sûr et fiable.

L'augmentation des teneurs en matières solides dans les eaux chargées constitue de gros défis pour l'évacuation des eaux usées de collectivités entières, mais également des bâtiments publics tels que les hôtels, les aéroports et les hôpitaux. La solution technologique et économique : Wilo-EMUport CORE. Le système novateur de séparation des matières solides permet une sécurité de fonctionnement optimale et garantit un transport fiable des eaux usées.

Une installation à l'épreuve du temps

Le système de séparation des matières solides s'avère une solution à l'épreuve du temps grâce à la séparation des matières solides des eaux chargées. Le produit garantit un fonctionnement sûr même avec une teneur de plus en plus élevée en matières solides.

L'utilisation de matériaux à longue durée de vie et résistants à la corrosion comme le polyéthylène et le polyuréthane élimine le risque de corrosion perforante ou fissurante.

À l'épreuve des engorgements

Les pannes des pompes de relevage sont fréquemment provoquées par de grosses matières solides.

Le système Wilo de séparation-restitution des matières solides écarte du système de relevage ces grosses matières solides, qui n'ont plus à passer dans la pompe. Le système associe ainsi fiabilité et efficacité maximales pour assurer un fonctionnement sans pannes. Le système entièrement submersible (IP68) continue de fonctionner en douceur, même en cas de pénétration d’eau et d’immersion des pompes.

Rentable

Les systèmes Wilo de séparation-restitution des matières solides sont caractérisés par leur facilité extrême d'entretien.

Grâce à l'installation à sec hygiénique, seul l'intérieur des composants du système entre en contact avec le liquide. Un accès facile et pratique est ainsi assuré pour les tâches d'entretien.

Le couvercle transparent du boîtier d'entrée permet une inspection visuelle simple du système. Tant sur l'ouverture de nettoyage que sur les branchements de la pompe, des raccords rapides vous font économiser du temps et de l'argent pendant les procédures de maintenance.

Description de la série de fabrication

Vos avantages

  • Sécurité de fonctionnement maximale grâce à la séparation des matières solides et des eaux chargées : De grosses matières solides ne doivent pas passer la pompe – pas d'obstruction
  • Economique grâce au système Retrofit pour assainir facilement d'anciennes stations de pompage
  • Système anti-corrosion et d'une longue durée de vie grâce à l'utilisation de matériaux PE et PUR
  • Grande facilité d'entretien, même en cours de fonctionnement, grâce à l'installation à sec hygiénique, à un accès facile de l'extérieur et à un verrouillage individualisé
  • Paré pour l'avenir même en cas de teneur plus élevée de matières solides dans les eaux chargées
  • Montage flexible dans le bâtiment ou dans des fosses à partir d'un diamètre de 1 500 mm
  • Système Plug&Pump très facile à intégrer et prêt à être branché
  • Économie d'énergie grâce à des pompes submersibles efficaces pour eaux chargées, au choix avec moteurs IE3

Séparation et transport des matières solides. Propreté, sûreté et fiabilité.

C'est précisément dans les bâtiments et les biens immobiliers que les matières solides grossières dans les eaux chargées bouchent le système de transport des eaux chargées. Conséquence : des dysfonctionnements et entraîne une hausse des frais de maintenance. La solution durable par Wilo : le système de séparation de matières solides Wilo-EMUport CORE. Il offre une sécurité de fonctionnement maximale pour un transport sans obstruction. En outre, il est très facile d'entretien grâce à une installation à sec hygiénique et un accès facile depuis l'extérieur. Le système complet avec cuve résistante à la corrosion et installations de distribution électrique est également disponible pour les installations plus importantes de Wilo. Exactement selon vos exigences.

Conception

Station de relevage des eaux chargées standard avec système de séparation-restitution des solides conformément à la norme DIN EN 12050-1 pour une installation dans le bâtiment ou la cuve en béton pour une installation en extérieur.

Utilisation

Pompage d'eaux chargées qui ne peuvent pas être conduites aux égouts grâce à l'inclinaison naturelle et pour le drainage d'éléments situés sous le niveau de reflux (selon DIN EN 12056/DIN 1986-100).

Équipement/Fonction

  • Station de relevage des eaux chargées avec systèmes de séparation-restitution des solides
  • 2 réservoirs de rétention des solides verouillables séparément
  • Deux pompes submersibles pour eaux chargées installées à sec pour la marche alternée
  • Pompes de classe de protection IP68 et d'une efficacité de moteur conformément à IE3
  • Acquisition du niveau avec capteur de niveau

Étendue de la fourniture

Station de relevage pour eaux chargées prête à l'installation, complètement pré-montée, avec culotte, transmetteur de niveau et deux pompes.

Dénomination

Exemple :

Wilo-EMUport CORE 20.2-10A

CORE

Système de séparation-restitution des solides standard

20

Arrivée max. en m³/h

2

Nombre de pompes montées

10

Hauteur manométrique max. en m

A

Exécution : A = exécution standard B = exécution Comfort

Caractéristiques techniques

  • Débit d'alimentation continu max. : 20, 45 ou 50 m³/h
  • Volume de la cuve : 440 l ou 1200 l
  • Volume de réservoir utile : 295 l ou 900 l
  • Hauteur manométrique max. : 31 m
  • Hauteur de charge : 750 mm
  • Raccord d'arrivée : DN 200
  • Refoulement : DN 80 ou DN 100
  • Alimentation réseau : 3~400 V, 50 Hz

Matériaux

  • Réservoir collecteur : PE
  • Réservoir de rétention des solides : PE
  • Boîtier d'entrée : PUR
  • Tuyauterie : PE
  • Pompes : Fonte grise
  • Vanne d'arrêt : Fonte grise
  • Raccordement : - version A : PE avec raccord en T - version B : Acier inoxydable avec raccord en Y

Description/Construction

Station de relevage des eaux chargées à moteur immergé, prête à être branchée avec séparation-restitution des solides. Réservoir collecteur en une seule pièce étanche à l'eau et au gaz sans soudures de construction et deux réservoirs de rétention des solides verrouillables séparés. Le réservoir collecteur possède des formes géométriques arrondies, le fond du conteneur est biseauté, le point le plus profond se situe directement en-dessous des pompes. Cette forme empêche toute apparition de dépôts ainsi que l'assèchement de substances solides dans les endroits difficiles d'accès. Grâce au pré-filtrage dans les réservoirs de rétention des solides, les matières solides sont séparées du fluide et seules les eaux chargées pré-filtrées sont introduites dans le réservoir collecteur. Le pompage s'effectue à l'aide de deux pompes submersibles individuelles pour eaux chargées en installation à sec. Les pompes se présentent comme une installation à double pompe redondante et fonctionnent en marche alternée. Le pilotage du niveau est assuré par un capteur de niveau 0…2,5 mWS.

Le modèle « B » est équipé d'un rétrolavage automatique dans le réservoir collecteur pour renforcer l'efficacité du nettoyage. Le coffret de commande correspondant de la série SC-L est disponible comme accessoire.

Courbe caractéristique

EMUport FTS

Téléchargements

Wilo-EMUport CORE

N° de réf. 2546468
Edition 1605
Numéro de version 01
Format de page A4
Nombre de côtés 31

PDF (6 MB)
