Wilo-Atmos GIGA-N
Pompe normalisée pour applications universelles et durée de vie prolongée.
Pompe normalisée pour applications universelles et durée de vie prolongée.
La Wilo-Atmos GIGA-N est le modèle d'entrée de gamme des pompes à moteur ventilé. La grande diversité en termes de moteurs et de matériau ainsi que la plage de température de -20 °C à + 140 °C en font un outil indispensable pour les applications des plus variées.
La pompe, en fonctionnement continu, garantit une longue durée de vie grâce à des revêtements résistants à la corrosion et des roulements sans entretien. Pour l'entretien, l'accouplement démontable assure un remplacement aussi rapide que possible de la garniture mécanique. La vitesse de rotation de la Wilo-Atmos GIGA-N est réglable au moyen d'un convertisseur de fréquence Wilo-EFC. La pompe peut être équipée de dispositifs de surveillance de la température et des vibrations du roulement afin de détecter les pannes potentielles de manière précoce.
À cet égard, Wilo propose des offres de services complémentaires sur mesure : de la mise en service à l'entretien - et avec le pack complet WiloCare, la télésurveillance Wilo garantit une sécurité de fonctionnement optimale.
Vos avantages
- Économie d'énergie grâce à une efficience globale plus élevée, à un système hydraulique amélioré et à l'utilisation de moteurs IE3
- Utilisation adaptée à la distribution d'eau potable (conformité à ACS, UBA)

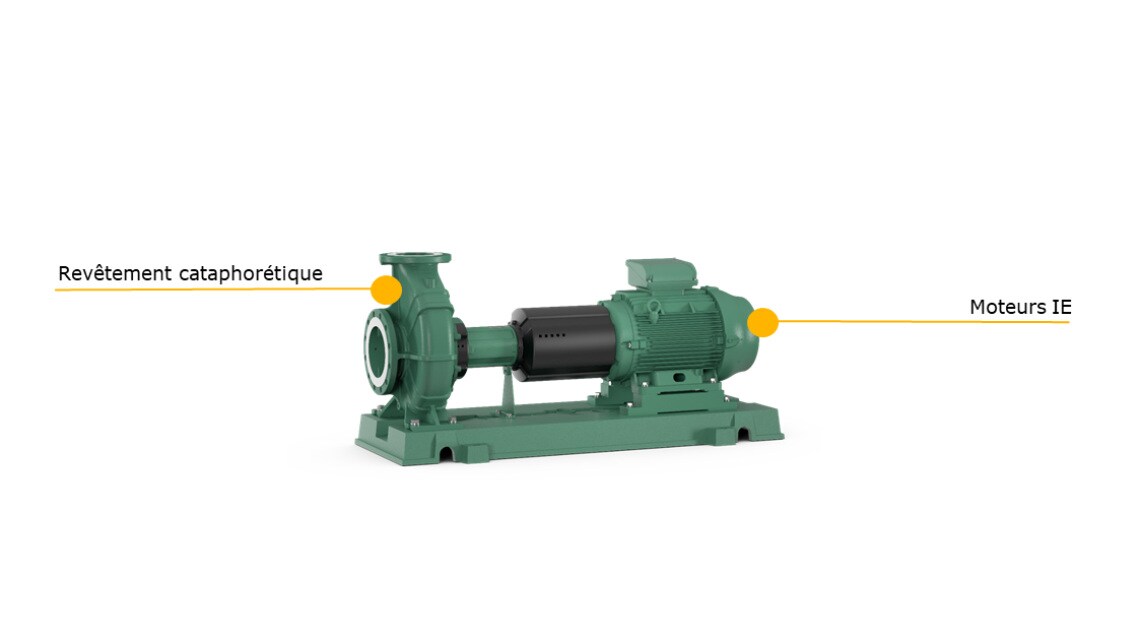

- Le revêtement par cataphorèse de tous les composants moulés assure longévité et forte résistance à la corrosion (non disponible sur la version pour eau potable)

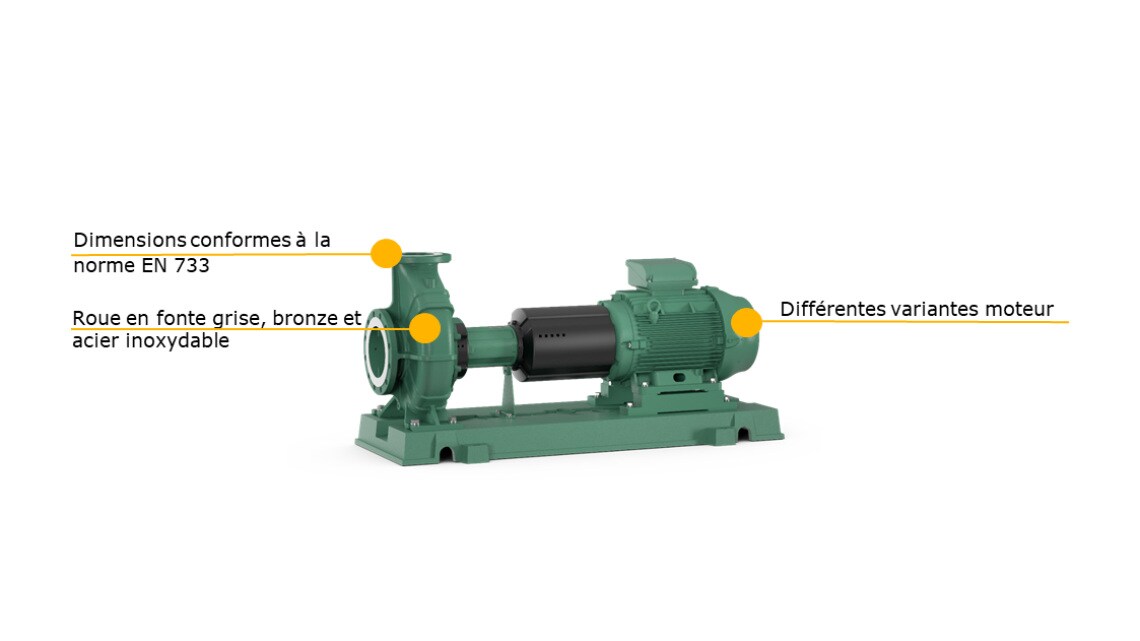

- Utilisation universelle grâce aux dimensions normalisées, aux différentes variantes de moteur et aux roues en différents matériaux
- Entretien aisé grâce à l'accouplement démontable convivial en construction « démontage par l'arrière »
- Grande sécurité de fonctionnement grâce à la construction améliorée de la roue pour la réduction de la pression
Conception
Pompe monocellulaire basse pression avec aspiration axiale, montée sur socle. Version standard avec accouplement démontable.
Utilisation
- Pompage d'eau de chauffage (selon VDI 2035), d'eau froide ainsi que de mélanges eau-glycol sans matières abrasives dans les installations de chauffage, d'eau froide et d'eau de refroidissement.
- Domaine de l´irrigation, la technique du bâtiment, l'industrie générale, les centrales électriques, etc.
Équipement/Fonction
Pompe centrifuge monocellulaire basse pression construction monobloc avec accouplement, protection d'accouplement, moteur et plaque de base
- Garniture mécanique
Contenu de la livraison
- Pompe
- Notice de montage et de mise en service
- Pompe avec bout d'arbre nu ou
- Pompe sur socle avec accouplement et protection d'accouplement, sans moteur ou
- pompe complètement montée sur socle avec moteur électrique
Dénomination
Exemple | Atmos GIGA-N 40/200-11/2 |
Atmos | Gamme de produits |
GIGA | Désignation de la gamme |
N | Pompe standard avec aspiration axiale |
40 | DN pour la bride de pression |
200 | Diamètre nominal de la roue [mm] |
11 | Puissance nominale P2 [kW] |
2 | Nombre de pôles |
Caractéristiques techniques
- Plage de température admissible de -20 °C à +140 °C
- Alimentation réseau triphasée 3~400 V, 50 Hz
- Classe de protection IP55
- Diamètre nominal de DN 32 à DN 150
- Pression de service max. 16 bar
Matériaux
- Corps de pompe et lanterne. Par défaut : EN-GJL-250
- Roue : Par défaut : EN-GJL-200 ; autre matériau sur demande
- Arbre : 1.4021
- Garniture mécanique : AQEGG ; autres garnitures mécaniques disponibles sur demande
Description/Construction
- Pompe centrifuge monocellulaire basse pression à monter comme une pompe sur socle avec bride d'aspiration axiale, corps de palier bridé et fixation d'axe pour entraînements avec accouplement flexible
- L'accouplement est démontable (manchon à douille) par défaut, cette version offre la possibilité de laisser le moteur dans sa position lors du démontage de l'unité rotor
- Variante ...-P5 sans accouplement démontable (prix réduit, voir liste de prix)
