Wilo-Atmos GIGA-N

Universaliai pritaikomas standartinis siurblys, tarnaujantis ilgą eksploatavimo laiką.

„Wilo-Atmos GIGA-N“ – tai sauso rotoriaus siurblių pradinis modelis. Jis gali būti universaliai naudojamas įvairiose srityse, nes gali būti tiekiamas su įvairių variantų varikliais ir gaminamas iš įvairių medžiagų bei skirtas naudoti temperatūros diapazone nuo -20 iki +140 °C.

Eksploatuoti nuolatinio veikimo režimu pritaikytas siurblys tarnauja ilgą laiką, nes yra padengtas korozijai atspariomis dangomis ir turi rutulinius guolius, kurie nereikalauja techninės priežiūros. Atliekant techninės priežiūros darbus mechaninis sandariklis pakeičiamas itin greitai, nes naudojama papildoma mova. „Wilo-Atmos GIGA-N“ greitis reguliuojamas „Wilo-EFC“ keitikliu. Siurblys gali turėti temperatūros ir siurblio guolių svyravimų stebėjimo funkcijas, kurios iš anksto atpažįsta potencialius gedimus.

„Wilo“ siūlo papildomas eksploatacijos pradžios ir techninės priežiūros paslaugas, o pasirinkus visapusiškos priežiūros paketą „WiloCare“, „Wilo“ nuotolinės kontrolės centras užtikrins geriausią eksploatavimo saugą.

Ypatybės/gaminio privalumai

  • Dėl didesnio bendro efektyvumo, kurį užtikrina patobulinta hidraulinė sistema ir IE3 variklių naudojimas, taupoma energija
  • Itin atsparus korozijai (ilgas naudojimo laikas) dėl kataforezine danga padengtų visų ketaus komponentų
  • Universalus, standartizuotų matmenų, pritaikytas įvairiems variklių variantams ir darbaračiams iš skirtingų medžiagų
  • Lengvai atliekama techninė priežiūra, nes montuojama „Back-Pull-Out“ modelio papildoma mova
  • Didelė eksploatavimo sauga dėl pagerintodarbaračio konstrukcijos, užtikrinančios mažesnį slėgį

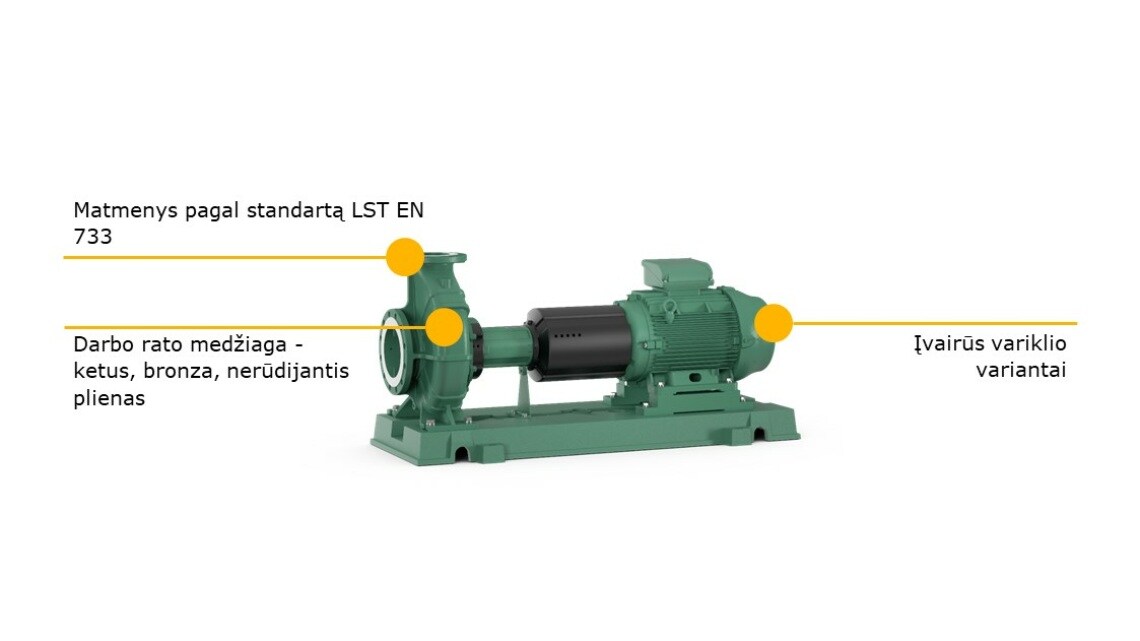

Wilo-Atmos GIGA-N_Feature_1_LT

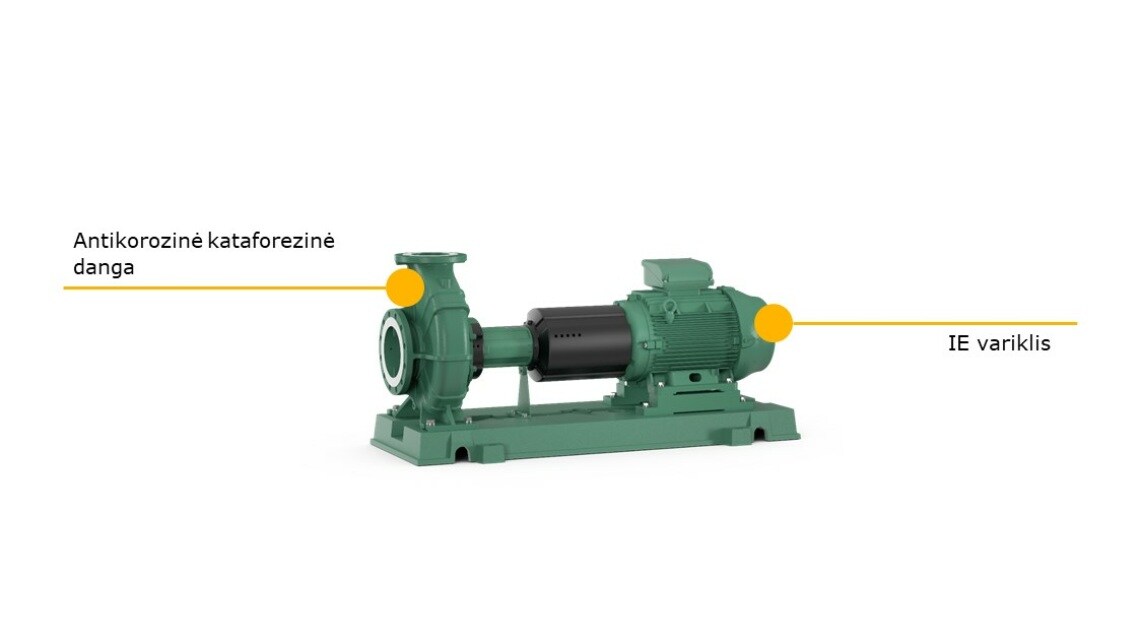

Wilo-Atmos GIGA-N_Feature_2_LT

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Dėl didesnio bendro efektyvumo, kurį užtikrina patobulinta hidraulinė sistema ir IE3 variklių naudojimas, taupoma energija
  • Itin atsparus korozijai (ilgas naudojimo laikas) dėl kataforezine danga padengtų visų ketaus komponentų
  • Universalus, standartizuotų matmenų, pritaikytas įvairiems variklių variantams ir darbaračiams iš skirtingų medžiagų
  • Lengvai atliekama techninė priežiūra, nes montuojama „Back-Pull-Out“ modelio papildoma mova
  • Didelė eksploatavimo sauga dėl pagerintodarbaračio konstrukcijos, užtikrinančios mažesnį slėgį

Universaliai pritaikomas standartinis siurblys, tarnaujantis ilgą eksploatavimo laiką.

„Wilo-Atmos GIGA-N“ – tai sauso rotoriaus siurblių pradinis modelis. Jis gali būti universaliai naudojamas įvairiose srityse, nes gali būti tiekiamas su įvairių variantų varikliais ir gaminamas iš įvairių medžiagų bei skirtas naudoti temperatūros diapazone nuo -20 iki +140 °C.

Eksploatuoti nuolatinio veikimo režimu pritaikytas siurblys tarnauja ilgą laiką, nes yra padengtas korozijai atspariomis dangomis ir turi rutulinius guolius, kurie nereikalauja techninės priežiūros. Atliekant techninės priežiūros darbus mechaninis sandariklis pakeičiamas itin greitai, nes naudojama papildoma mova. „Wilo-Atmos GIGA-N“ greitis reguliuojamas „Wilo-EFC“ keitikliu. Siurblys gali turėti temperatūros ir siurblio guolių svyravimų stebėjimo funkcijas, kurios iš anksto atpažįsta potencialius gedimus.

„Wilo“ siūlo papildomas eksploatacijos pradžios ir techninės priežiūros paslaugas, o pasirinkus visapusiškos priežiūros paketą „WiloCare“, „Wilo“ nuotolinės kontrolės centras užtikrins geriausią eksploatavimo saugą.

Konstrukcija

Vienapakopis žemo slėgio išcentrinis siurblys su ašiniu įsiurbimu, sumontuotas ant pagrindo plokštės. Standartinis modelis su papildoma mova.

Taikymas

  • Termofikacinio vandens (pagal VDI 2035), šalto vandens ir vandens-glikolio mišinių be abrazyvinių medžiagų pumpavimui šildymo, šalto vandens ir vėsinimo sistemose.
  • Naudojamas drėkinimo sistemose, pastatų technikoje, bendrosioms pramonės reikmėms, elektrinėse ir t.t.

Įranga/funkcija

"Block" konstrukcijos vienpakopis žemo slėgio išcentrinis siurblys su mova, movos apsauga, varikliu ir pagrindo plokšte

  • Mechaninis sandariklis

Tiekimo komplektacija

  • Siurblys
  • Montavimo ir naudojimo instrukcija
  • Siurblys su laisvu veleno gal oder
  • Prie pagrindo plokštės tvirtinamas siurblys su mova ir movos apsauga, be variklio arba
  • visiškai sumontuotas prie pagrindo plokštės tvirtinamas siurblys su elektros varikliu

Modelio kodo paaiškinimas

Pavyzdys

Atmos GIGA-N 40/200-11/2

Atmos

Produktų šeima

GIGA

Konstrukcinės serijos pavadinimas

N

Standartinis ašinio siurbimo siurblys

40

Slėgio flanšo DN

200

Vardinis darbaračio skersmuo [mm]

11

Nominalioji variklio galia P2 [kW]

2

Polių skaičius

Techniniai duomenys

  • Leistinas temperatūros diapazonas: nuo -20 °C iki +140 °C
  • Tinklo jungtis 3~400 V, 50 Hz
  • Apsaugos klasė IP55
  • Vardiniai skersmenys DN 32–DN 150
  • Maks. darbinis slėgis 16 bar

Medžiagos

  • Siurblio korpusas ir karkasas. Standartas: EN-GJL-250
  • Darbaratis: Standartas: EN-GJL-200; kiti pagal užsakymą
  • Velenas: 1.4021
  • Mechaninis sandariklis: „AQ1EGG“, kiti mechaniniai sandarikliai pagal užsakymą

Aprašymas/konstrukcija

  • Vienpakopis žemo slėgio išcentrinis siurblys, montuojamas prie pagrindo plokštės, su ašiniu siurbimo atvamzdžiu, jungėmis pritvirtinta guolio atrama ir lanksčiai prijungtos pavaros ašies tvirtinimu
  • Jeigu pageidaujama, galima įsigyti papildomą movą (skečiamąją movą), kurią naudojant, kai išmontuojama rotoriaus sąranka, nebūtina išmontuoti variklio
  • Variantas ...-P5 be papildomos movos (mažiausia kaina, žr. kainyną)

Bendrasis grafikas

Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)

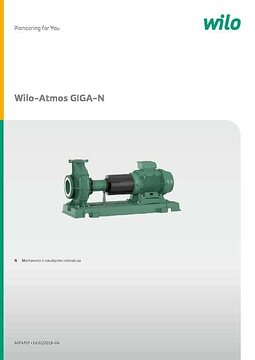

Siuntų katalogas

Wilo-Atmos GIGA-N

Prekės numeris 6074707
Leidimas 2019-04
Versijos numeris 01
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 40

PDF (3 MB)

Atsisiųsti

Wilo-Atmos GIGA-N

Prekės numeris 6074707
Leidimas 2019-04
Versijos numeris 01
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 1064

PDF (9 MB)

Atsisiųsti
