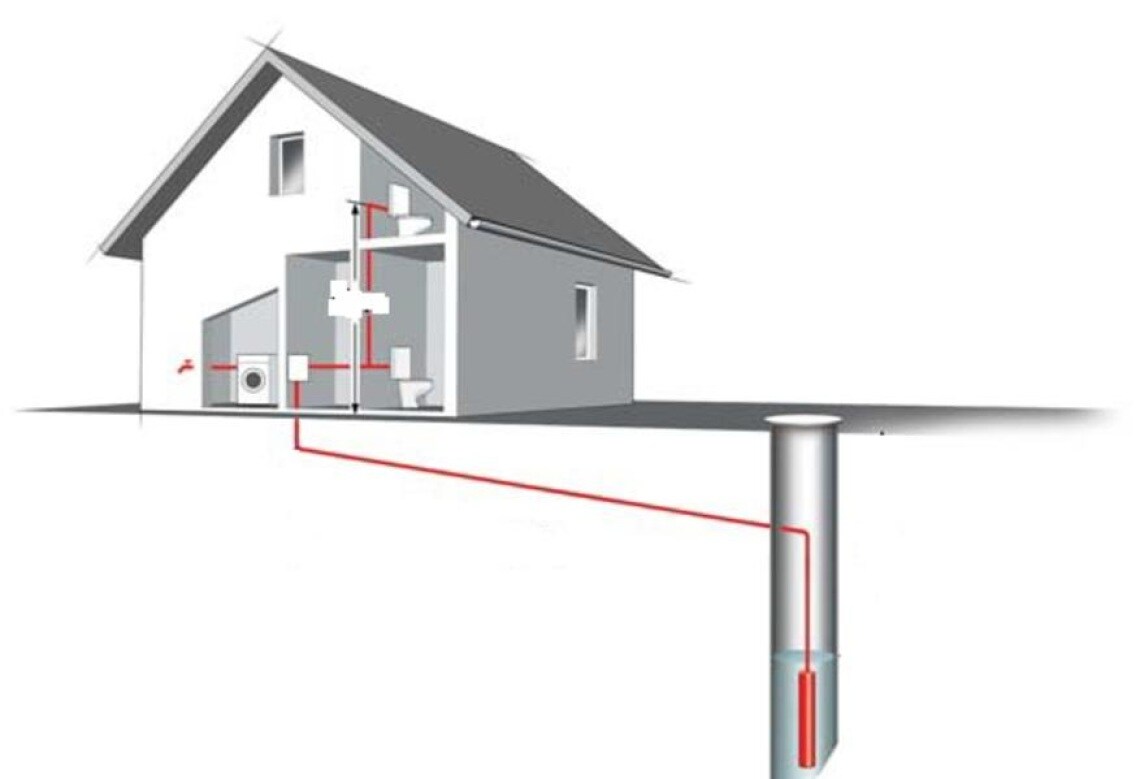

Gyvenamasis namas su šuliniu

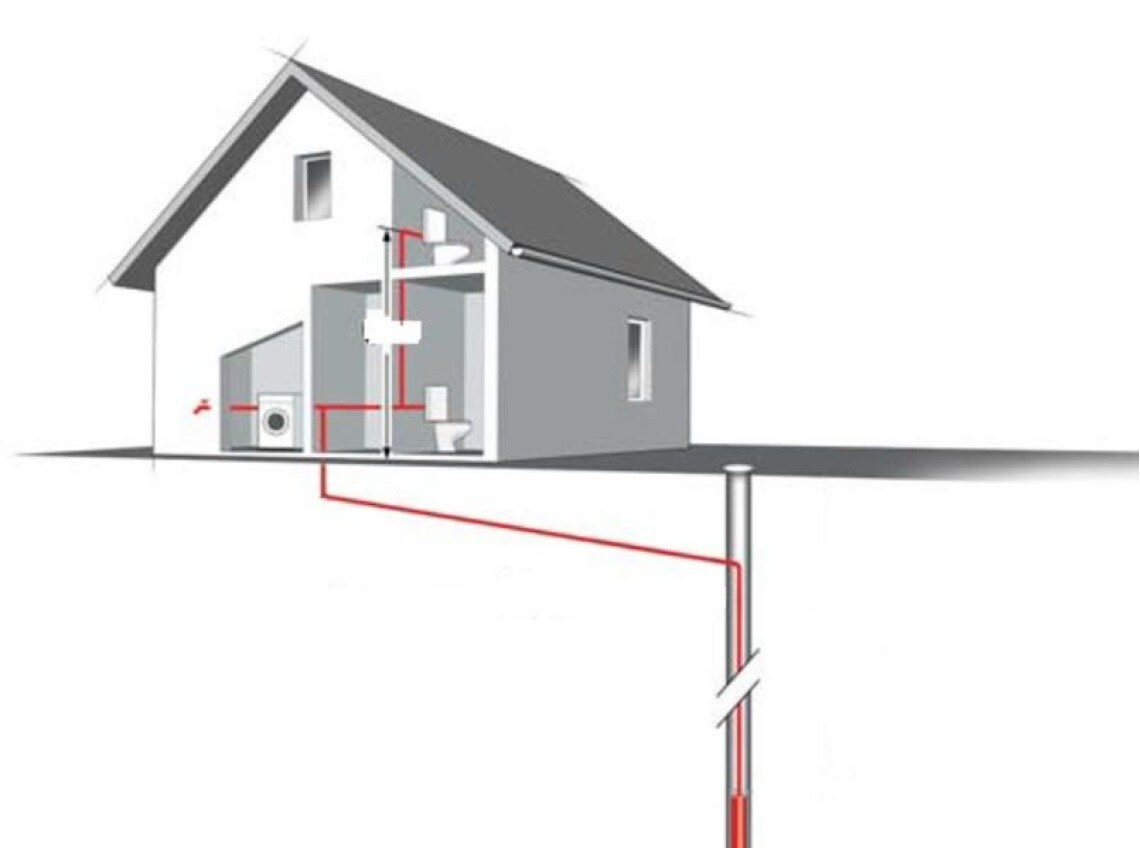

Gyvenamasis namas su gręžiniu

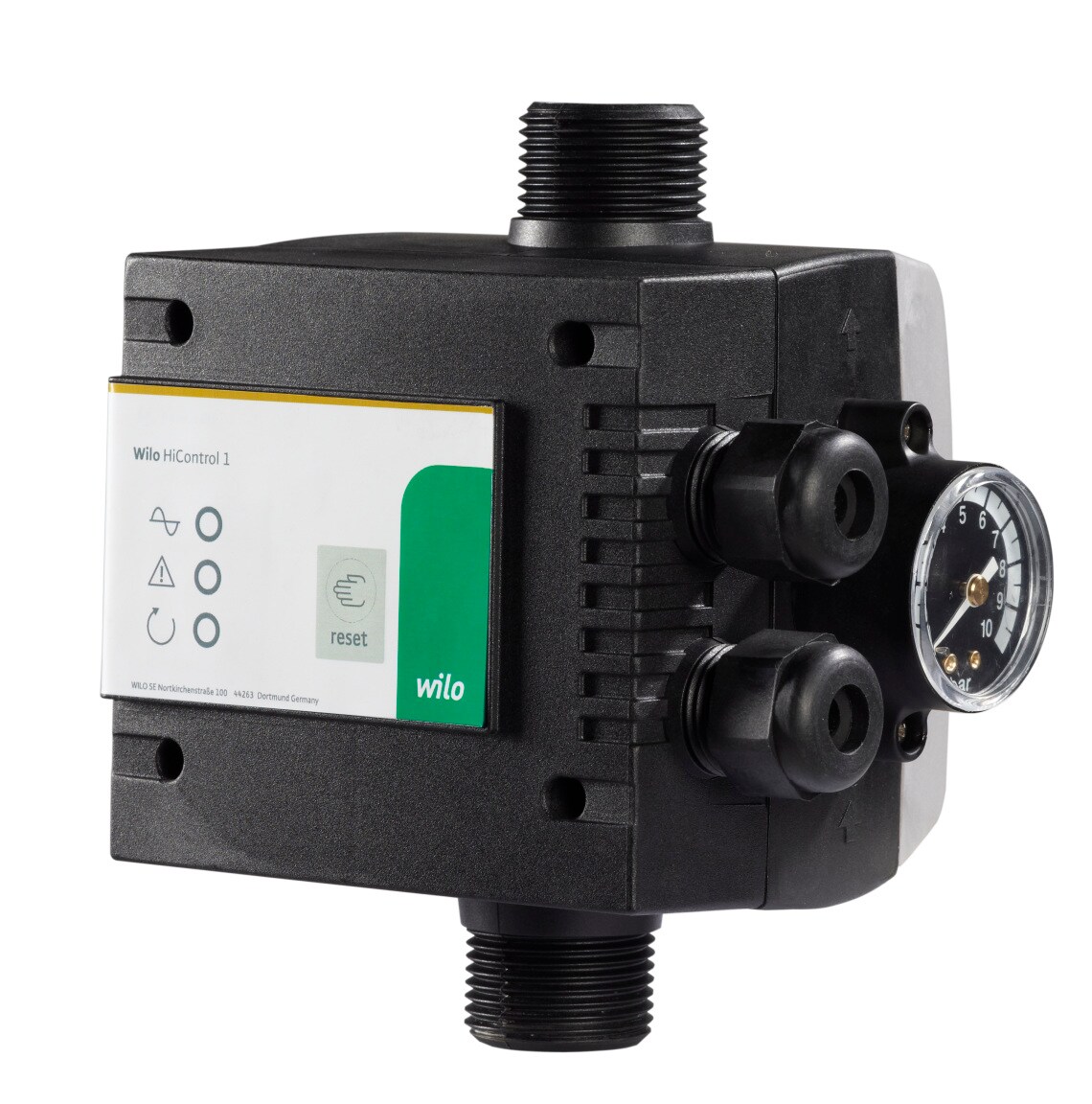

HiControl 1 siurblio valdiklis su srauto rėle

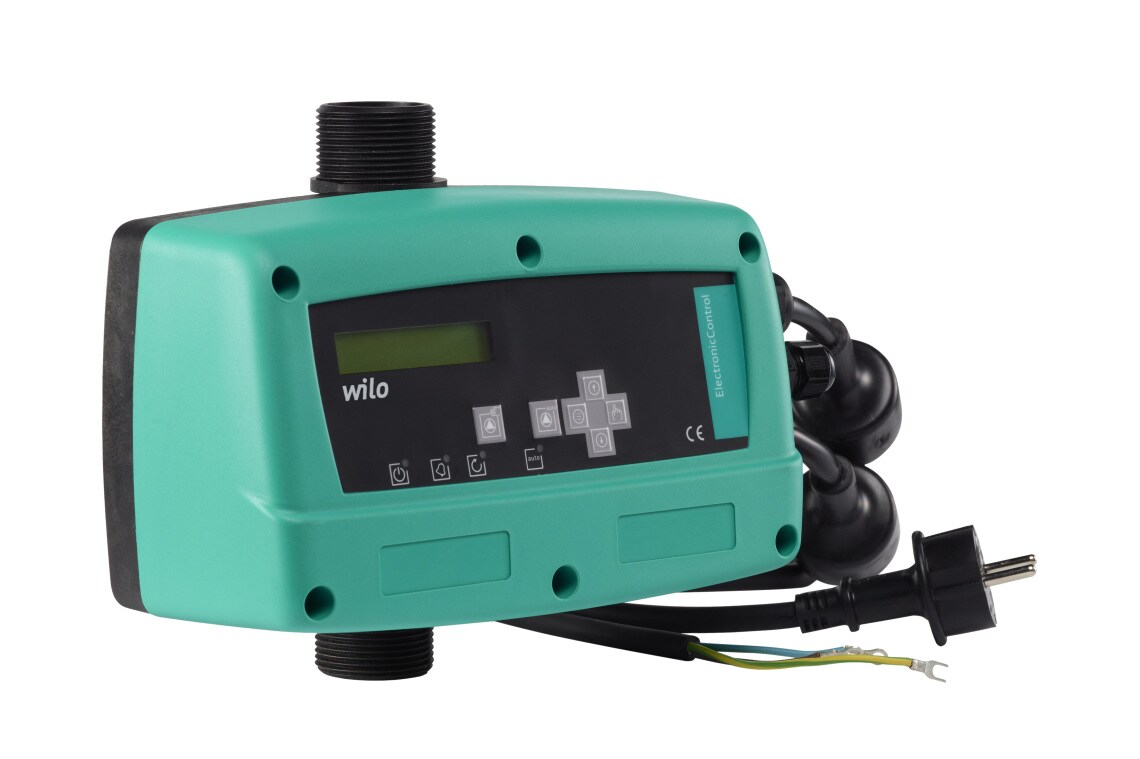

Electronic Control MM siurblio valdiklis su dažnio keitikliu
Kaip pasirinkti vandens tiekimo siurblį
Vandens tiekimo siurblio parinkimą galima suskirstyt į kelis žingsnius:
- Nustatymas kokiai sistemai siurblį rinksit ir kokio siurblio tipo norit
- Siurblio valdymo pasirikimas
- Paramtetrų reikalingų siurblio parinkimui apskaičiavimas
- Pats siurblio pasirinkimas parduotuvėj ar internete
Vandens tiekimo siurblio pasirinkimas, kaip ir bet kokio kito siurblio, prasideda nuo išsiaiškinimo kokiai sistemai siurblys reikalingas. Ar vandenį siurblys turi pasisiurbti iš šulinio ar turi tiesiog sukeltį papildomai slėgio iš miesto tinklo? Ar norime siurblį pastatyti sausai patalpoje ar panardinti į šulinį. Buitinio vandentiekio sistemas galima suskirstyti sekančiai:
- Vandens tiekimo sistemos iš indvidualių artezinių gręžinių su panardinamais gręžinio siurbliais
- Vandens tiekimo sistemos iš indvidualių šulinių ar talpyklų su panardinamais šulinių siurbliais
- Vandens tiekimo sistemos iš indvidualių šulinių ar talpyklų su sausai pastatomai savisiurbliais siurbliais
- Vandens tiekimo sistemos iš miesto tinklų sukeliant papildomą slėgį su sausai pastatomais nesavisiurbiais siurbliais ant namo vandentiekio įvado
Kiekvienam iš šių atvejų naudojami skirtingos konstrukcijos siurbliai. Taigi visų pirma, pažiūrėkit, kokią sistemą jūs norite įsirengti ar jau įsirengėte. Paskui reikėtų apsipręsti dėl siurblio valdymo. Visose šiose sistemose siurblys gali būti valdomas 3 būdais:
1. Siurblio valdymas su srauto rėle. Ekonominės klasės valdymas.
Siurblys įjungiamas/išjungiamas pagal srauto rėlę, kuri jaučia ar yra vandens vartojimas (ar kas nors atsisuko kraną name). Iš ekonominės klasės valdymo su šituo būdu turėsit kažkiek didesnį komfortą (esant pastoviam vartojimui slėgis nesvyruos) ir didesį patikimumą (valdiklis turi integruotą sausos eigos apsaugą, t.y. atjungia siurblį jei dingsta vanduo). Vienintelis svarbus dalykas, į kurį reikia atreipt dėmesį, tai siurblio sukuriamas maksimalus slėgis. Jei jūs matote, kad siurblys yra galingas ir gali sukelti nepageidaujamai didelį slėgį sistemoje (6bar ir daugiau) - naudokite už siurblio slėgio redukcinį vožtuvą. Taip išvengstite nepageidaujamai didelio slėgio prie prietaisų. Wilo valdiklio modelis HiContol.
2. Siurblio valdymas su slėgio rėle. Ekonominės klasės valdymas.
Siurblys įjungiamas pagal apatinę slėgio ribą, išjungiamas pagal viršutinę slėgio ribą. Būtinas priedas - atitinkamo lygio hidroforas (vandens akumuliacinė talpa). Labiausiai Lietuvoje paplitęs variantas. Komfortas ne maksimalus, nes slėgis pastoviai svyruoja 1-1,5bar ribose. Patikimimus irgi žemas, nes nėra jokių apsaugų, be to dažni hidroforo gedimai (ventilis išleidžia orą, suplyšta guminė pūslė ir t.t.).
3. Siurblio valdymas su dažnio keitikliu. Premium klasės valdymas.
Siurblio sūkiai valdomi pagal poreikį. Daugiau prietaisų veikia, siurblys sukasi greičiau, mažiau prietaisų - lėčiau. Maksimalus komfortas (slėgis visuomet pastovus), maksimalus patikimumas (mūsų valdiklyje yra net 7 apsaugos), pakankamai tylus veikimas (siurblys dažniausiai sukasi nepilnais sūkiais), mažiausios eksploatacinės išlaidos (siurblys dažniausiai sukasi nepilnais sūkiais, tai vartoja mažiau elektros, taip pat užtikrinus optimalų slėgį prie prietaisų suvartojama mažiau vandens). Wilo valdiklio modelis ElectronicControl MM
Kaip apsikaičiuoti siurblio parametrus
Kitas žingsnis - suskaičiuoti parametrus, pagal kuriuos rinksite ar jum parinks siurblius. Siurblio parinkimui reikalingi 2 parametrai: debitas ir slėgis.
Debitas, dar vadinamas srautu, tai principe skaičius nurodantis pratekantį vandens kiekį. Standartiniam indvidualiam gyvenam namui jį imam 1,5-2 m3/h. Didesnėm sistemom jau reikėtų skaičiuoti rimčiau. Rimtesnius skaičiavimus atlieka vandentiekio dalies projektuotojai.
Slėgis. Čia viskas matyt suprantama. Reikalingas skaičius, nurodantis kokį slėgį turi sukelt siurblys, kad iš krano normalia srove bėgtų vanduo. Paprastai tai apribrėžiama kaip metrai vandens stulpo ir žymimi tiesiog m raide. Rimtesnius skaičiavimus čia irgi atlieka vandentiekio projektuotojai. Na paprastus skaičiavimus indvidualiam namui galima pasidaryt ir pačiam.
Slėgio skaičiavimo eiga. Bendras reikalingas siurblio sukeliamas slėgis susideda iš 3 komponentų:
- Geometrinio aukščių skirtumo tarp vandens lygio šuliny (tveniky, gręžiny, ežere ir pan) ir aukščiausiai esančio prietaiso
- Slėgio nusotolių vamzdyne
- Laisvo slėgio prie paskutinio prietaiso
Taigi, matome, kad su 1 ir 3 pozicija viskas paprasta. Aukščių skirtumą tarp vandens paviršiaus ir aukščiausio prietaiso susikaičiuojam lengvai, o laisvas slėgis paprastai priimamas apie 15-20 m (1,5-2 bar). Jei naudojate kokius nors ypatingus prietaisus (ypatingos dušo galvutės, sūkurinės vonios ir pan.), pasižiūrėkite įrangos specifikacijoje koks minimalus slėgis jiems reikalingas. Visa problema kaip paskaičiuot slėgio nuostolius vamzdyne. Sustambintas skaičiavimas gan paprastas: paimat vamzdyno ilgį, t.y. nuo šulinio iki paskutinio prietaiso ir dauginat 0,1m. Taigi, jei turite 10m vamzdžio tai slėgio nuostoliai bus 1m (10*0,1=1m). Viskas. Skaičiavimams pailiustruoiti paimsime pavyzdį:

Reikalingas siurblio sukuriamas slėgis 39,6m. Skaičiavimai:
-
Geometrinis aukščių skirtumas tarp vandens paviršiaus ir aukščiausiai stovinčio prietaiso 16m (10+6)
- Nuostoliai vamzdyne 3,6m. Vamzdyno ilgis 36m (10+20+6) dauginam iš 0,1.
- Laisvas slėgis 20m
Gavome, kad mum reikia siurblio, kuris darytų 2m3/h ir 39,6m. Taigi tokį siurblį ir reikėtų rinktis parduotuvėje. Slėgio ir debito gali būt kiek (neženkliai) ir daugiau, bet ne mažiau.
Atkreipkite dėmesį, kad mes čia niekur nekalbame apie variklio galią, t.y. kW. Mažiau išprūsusių pardavėjų tarpe, ir šiaip tarp tariamų profesionalų vis dar plačiai paplitęs siurblių rinkimas pagal variklio galią, t.y. kW. Tai yra netikslu ir rinkti siurblį pagal variklio galią yra visiškai neteisinga. Jei jūs bendraujate su pardavėju, kuris jum siurblį renka pagal variklio galingumą, t.y. kW, žinokite, kad kalbate su nerimtu specialistu. Tikri specialistai apie variklio galią kalba tik pasirinkę siurblį pagal debitą ir slėgį ir tik tada kai kalba apie eksploatacinius kaštus.
