Wilo-Sub TWI 5/TWI 5-SE

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Veiksmingumas užtikrinamas naudojant optimizuotą hidraulinę sistemą
  • Savaiminio aušinimosi variklis, todėl galima statyti ne vandenyje
  • Konstrukcija, kuriai naudojama vienfazė kintamoji srovė, su iš anksto įtaisyta skirstomąja dėžute ir variklio apsaugos įtaisais siekiant užtikrinti nesudėtingą montavimą
  • Lengvas naudojimas ir techninė priežiūra
  • Atspari korozijai ir nusidėvėjimui

Konstrukcija

5" panardinamasis siurblys iš nerūdijančio plieno, daugiapakopis

Taikymas

Panardinamieji siurbliai

  • Vandens tiekimui iš šulinių, cisternų ir rezervuarų
  • Laistymui, drėkinimui ir išpumpavimui
  • Vandens tiekimas
  • Lietaus vandens panaudojimas

Įranga/funkcija

  • 20 m lynas
  • 20 m H07RN-F kabelis
  • Vienfazė versija
    • su elektros dėžute
    • Variklio apsauga nuo viršsrovio

Tiekimo komplektacija

  • Siurblys su 20 m kabeliu
  • lynas iš polipropileno
  • Montavimo ir naudojimo instrukcija

Modelio kodo paaiškinimas

Pavyzdys:

TWI5-SE 304 EM-FS

TWI

Panardinamasis siurblys iš nerūdijančiojo plieno

5

Siurblio skersmuo (5")

SE

Įsiurbimo tipas:

SE = prijungimas siurbimo pusėje G 1¼ (plūduriuojančiam ėmimui)

[Tarpas] = įsiurbimas pro įsiurbimo filtrą

3

Vardinis debitas Q, m³/h (esant optimaliam efektyvumui)

04

Pakopų skaičius

EM

Maitinimo įtampa:

EM = 1~230 V, 50 Hz

DM = 3~400 V, 50 Hz

FS

Įranga:

FS = su plūdiniu jungikliu

[Tarpas] = be plūdinio jungiklio

Techniniai duomenys

  • Maitinimo įtampa 1~230 V, 50 Hz / 3~400V, 50 Hz
  • Darbinės terpės temperatūra maks. +5 °C iki +35 °C
  • Darbinis slėgis maks. 10 bar
  • Apsaugos klasė IP 68
  • Slėgio jungtis Rp 1¼/
  • Jungtis siurbimo pusėje SE versijai Rp 1¼

Medžiagos

  • Siurblio korpusas: nerūdijantis plienas 1.4301
  • Darbaratis: 1.4301
  • Velenas: 1.4301
  • Mechaninis sandariklis: SIC/SIC ir anglis/keramika
  • Pakopų korpusai: 1.4301
  • Reguliuojantysis darbaratis/inžektorius: 1.4301
  • Sandarikliai: NBR

Aprašymas/konstrukcija

  • Daugiapakopė konstrukcija, visa AISI304
  • Sertifikuota pagal ACS & WRAS reikalavimus
  • Dvigubas mechaninis sandariklis SIC/SIC
  • Atjungiamas prijungimo kabelis
  • Didelių matmenų vandeniu aušinamas variklis
  • Į tiekimo komplektaciją įeina 20 m jungiamojo kabelio ir apsauginis lynas

Bendrasis grafikas

Sub TWI

Siuntų katalogas

Wilo-EMU D/DCH/K/KM/SCH (w/o motor)#Wilo-Sub TWI/TWU (w/o motor)#Wilo-Actun ZETOS-K8 (w/o motor)#Wilo-Actun ZETOS-K10 (w/o motor)

Prekės numeris 6080455
Leidimas 2020-08
Versijos numeris 05
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 68

PDF (5 MB)

Atsisiųsti

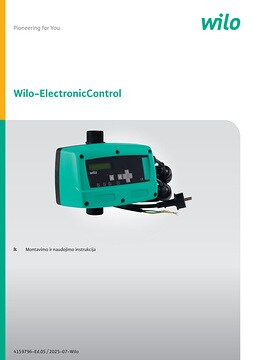

Wilo-ElectronicControl
