Wilo-Atmos GIGA-N

A bomba normalizada para uma aplicação universal e uma longa vida útil.

A Wilo-Atmos GIGA-N é o modelo básico para as bombas de rotor seco. A grande diversidade de variantes em termos de motores e materiais e a sua vasta gama de temperatura de -20 a +140 °C torna-a versátil e adequada (allrounder) para as mais diversas aplicações.

A bomba concebida para um uso contínuo garante graças aos revestimentos resistentes à corrosão e ao rolamento de esferas isento de manutenção uma elevada vida útil. Em casos de manutenção o acoplamento desmontável proporciona uma substituição do empanque mecânico o mais rápida possível. Por meio do conversor Wilo-EFC a velocidade da Wilo-Atmos GIGA-N é regulável. Pode ser equipada com monitorização de temperatura e vibração dos rolamentos de bomba, para detetar atempadamente falhas iminentes.

Para esse efeito a Wilo oferece serviços complementares específicos desde o arranque à manutenção - e com o pacote WiloCare total-livre de preocupações a monitorização à distância Wilo garante uma segurança do funcionamento ideal.

Características especiais/vantagens do produto

  • Poupança de energia graças ao maior rendimento total graças ao sistema hidráulico melhorado e à utilização de motores IE3
  • Revestimento catódico eletro-submersível de todos os componentes fundidos para uma alta resistência à corrosão e uma longa vida útil
  • Utilização universal graças às dimensões normalizadas, às diversas variantes de motor e impulsores em diferentes materiais
  • Manutenção fácil graças ao acoplamento desmontável de fácil utilização em construção «Back-Pull-Out»
  • Elevada segurança do funcionamento graças à construção melhorada dos impulsores para a redução de pressão

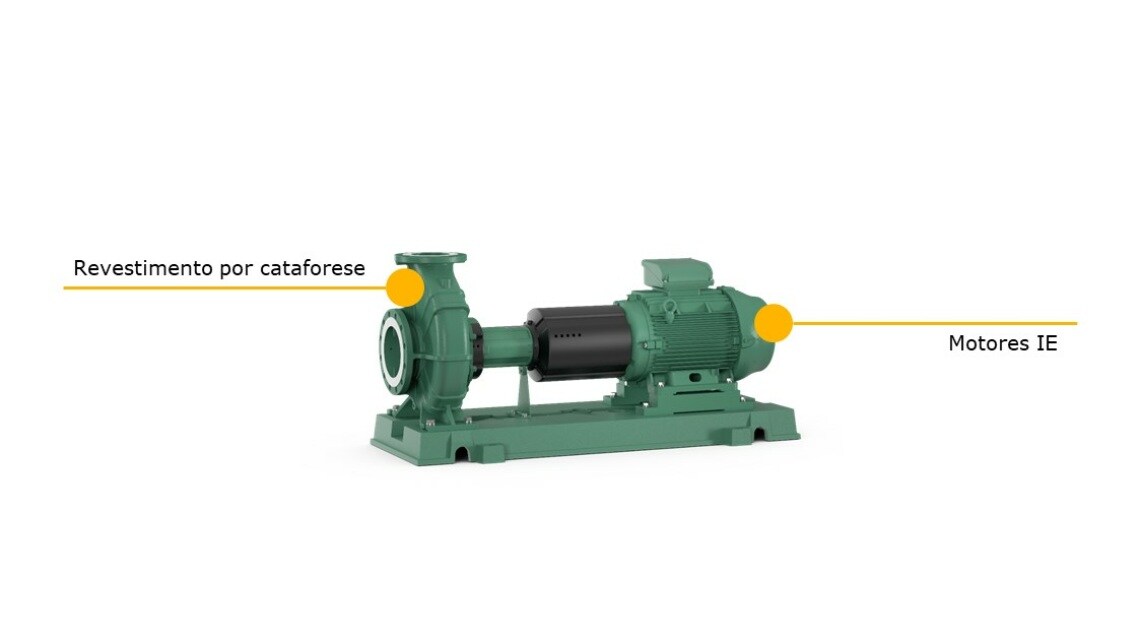

Wilo-Atmos GIGA-N_Feature_1_PT

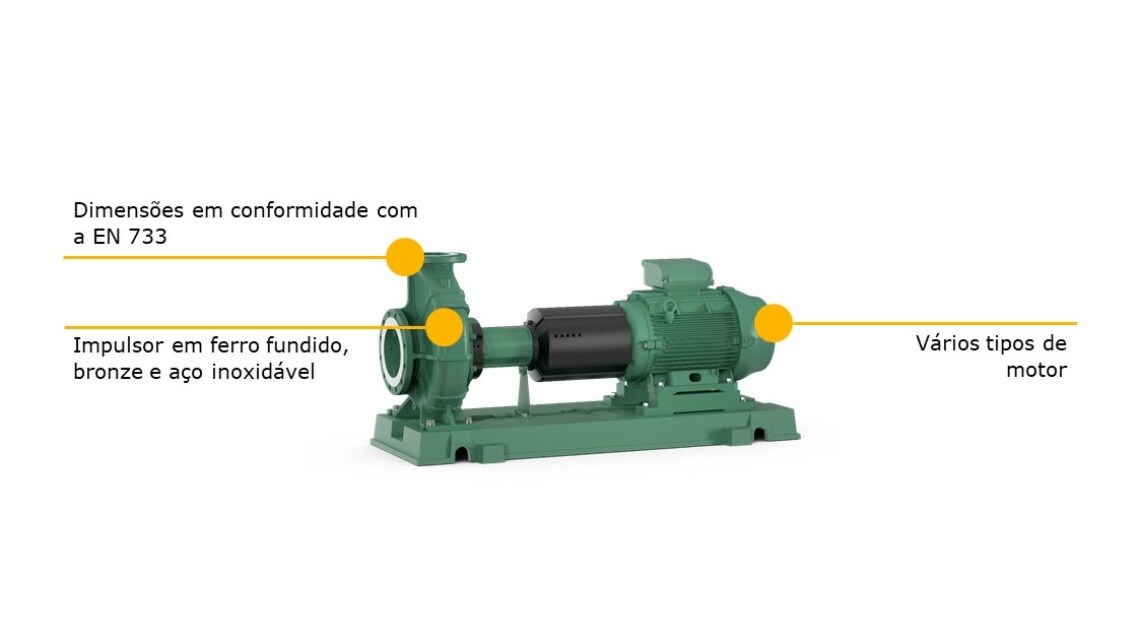

Wilo-Atmos GIGA-N_Feature_2_PT

Descrição das séries

Características especiais/vantagens do produto

  • Poupança de energia graças ao maior rendimento total graças ao sistema hidráulico melhorado e à utilização de motores IE3
  • Revestimento catódico eletro-submersível de todos os componentes fundidos para uma alta resistência à corrosão e uma longa vida útil
  • Utilização universal graças às dimensões normalizadas, às diversas variantes de motor e impulsores em diferentes materiais
  • Manutenção fácil graças ao acoplamento desmontável de fácil utilização em construção «Back-Pull-Out»
  • Elevada segurança do funcionamento graças à construção melhorada dos impulsores para a redução de pressão

A bomba normalizada para uma aplicação universal e uma longa vida útil.

A Wilo-Atmos GIGA-N é o modelo básico para as bombas de rotor seco. A grande diversidade de variantes em termos de motores e materiais e a sua vasta gama de temperatura de -20 a +140 °C torna-a versátil e adequada (allrounder) para as mais diversas aplicações.

A bomba concebida para um uso contínuo garante graças aos revestimentos resistentes à corrosão e ao rolamento de esferas isento de manutenção uma elevada vida útil. Em casos de manutenção o acoplamento desmontável proporciona uma substituição do empanque mecânico o mais rápida possível. Por meio do conversor Wilo-EFC a velocidade da Wilo-Atmos GIGA-N é regulável. Pode ser equipada com monitorização de temperatura e vibração dos rolamentos de bomba, para detetar atempadamente falhas iminentes.

Para esse efeito a Wilo oferece serviços complementares específicos desde o arranque à manutenção - e com o pacote WiloCare total-livre de preocupações a monitorização à distância Wilo garante uma segurança do funcionamento ideal.

Tipo de construção

Bomba monocelular e centrífuga de baixa pressão com aspiração axial, montada em placa base. Modelo padrão com acoplamento desmontável.

Aplicação

  • Bombagem de água de aquecimento (conforme VDI 2035), água fria e misturas de água e glicol sem substâncias abrasivas em sistemas de aquecimento, água fria e refrigeração.
  • Para aplicações na irrigação, na tecnologia de edifícios, na indústria geral, nas centrais eléctricas, etc.

Equipamento/função

Bomba monocelular, centrífuga de baixa pressão, tipo de Block de acordo EN com acoplamento, protecção de acoplamento, motor e placa base

  • Empanque mecânico

Equipamento fornecido

  • Bomba
  • Manual de instalação e funcionamento
  • Bomba com extremidade do veio livre ou
  • Bomba assente em placa com acoplamento e protecção de acoplamento, sem motor ou
  • bomba totalmente montada sobre a placa base com motor eléctrico

Código do modelo

Exemplo

Atmos GIGA-N 40/200-11/2

Atmos

Família de produtos

GIGA

Designação da série

N

Bomba standard com aspiração axial

40

DN para flange de pressão

200

Diâmetro nominal do impulsor [mm]

11

Potência nominal P2 [kW]

2

N.º de polos

Especificações técnicas

  • Gama de temperatura admissível -20 C a +140°C
  • Ligação de rede 3~400 V, 50 Hz
  • Tipo de proteção IP55
  • Diâmetros nominais de DN 32 a DN 150
  • Pressão máx. de funcionamento 16 bar

Materiais

  • Corpo da bomba e lanterna. Padrão: EN-GJL-250
  • Impulsor: Padrão: EN-GJL-200; outros a pedido
  • Veio: 1.4021
  • Empanque mecânico: AQEGG; outros empanques mecânicos a pedido

Descrição/construção

  • Bomba centrífuga de baixa pressão monocelular como bomba de placas base com conduta de aspiração axial e suporte do mancal flangeado, assim como fixação dos eixos para acionamentos acoplados de modo flexível
  • Um acoplamento desmontável (acoplamento de encaixe) é padrão, permite deixar o motor na respetiva posição durante a desmontagem da unidade do rotor
  • Variante ...-P5 sem acoplamento com espaçador (a um custo adicional mínimo, ver lista de preços)

Campo de referência total

Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)

Downloads

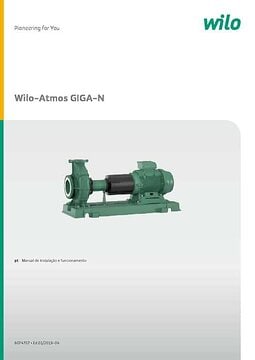

Wilo-Atmos GIGA-N
