Wilo-SiFire FIRST | Wilo

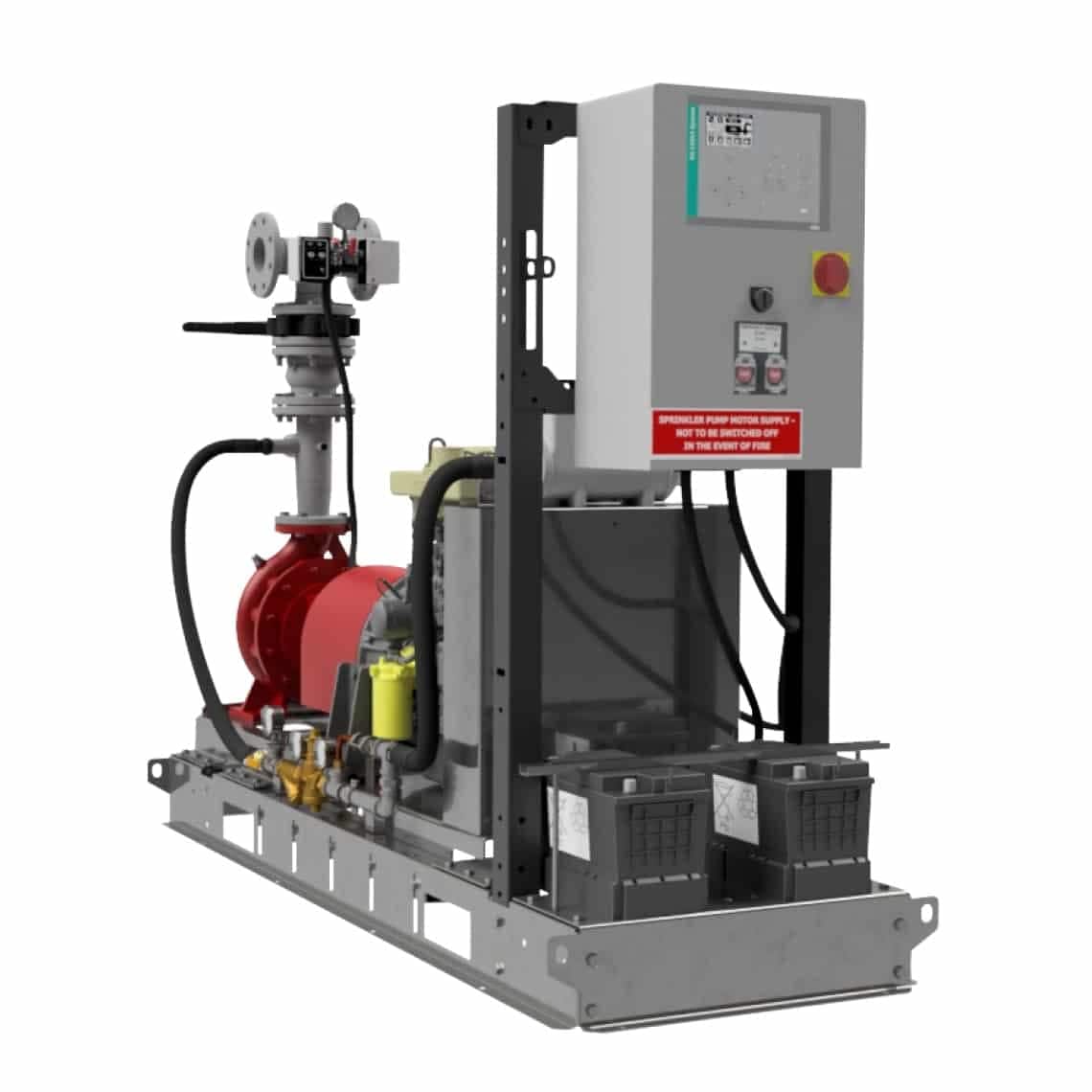

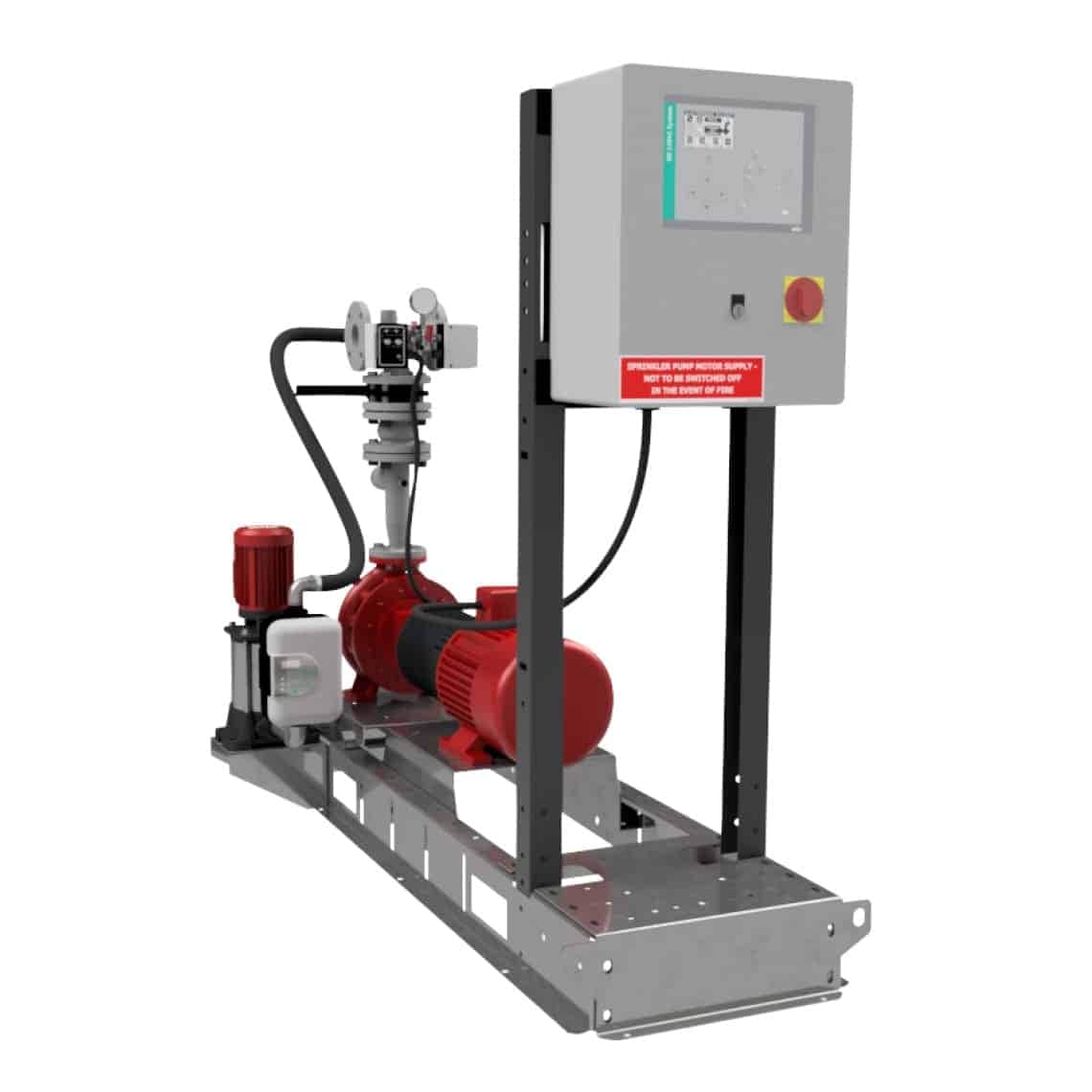

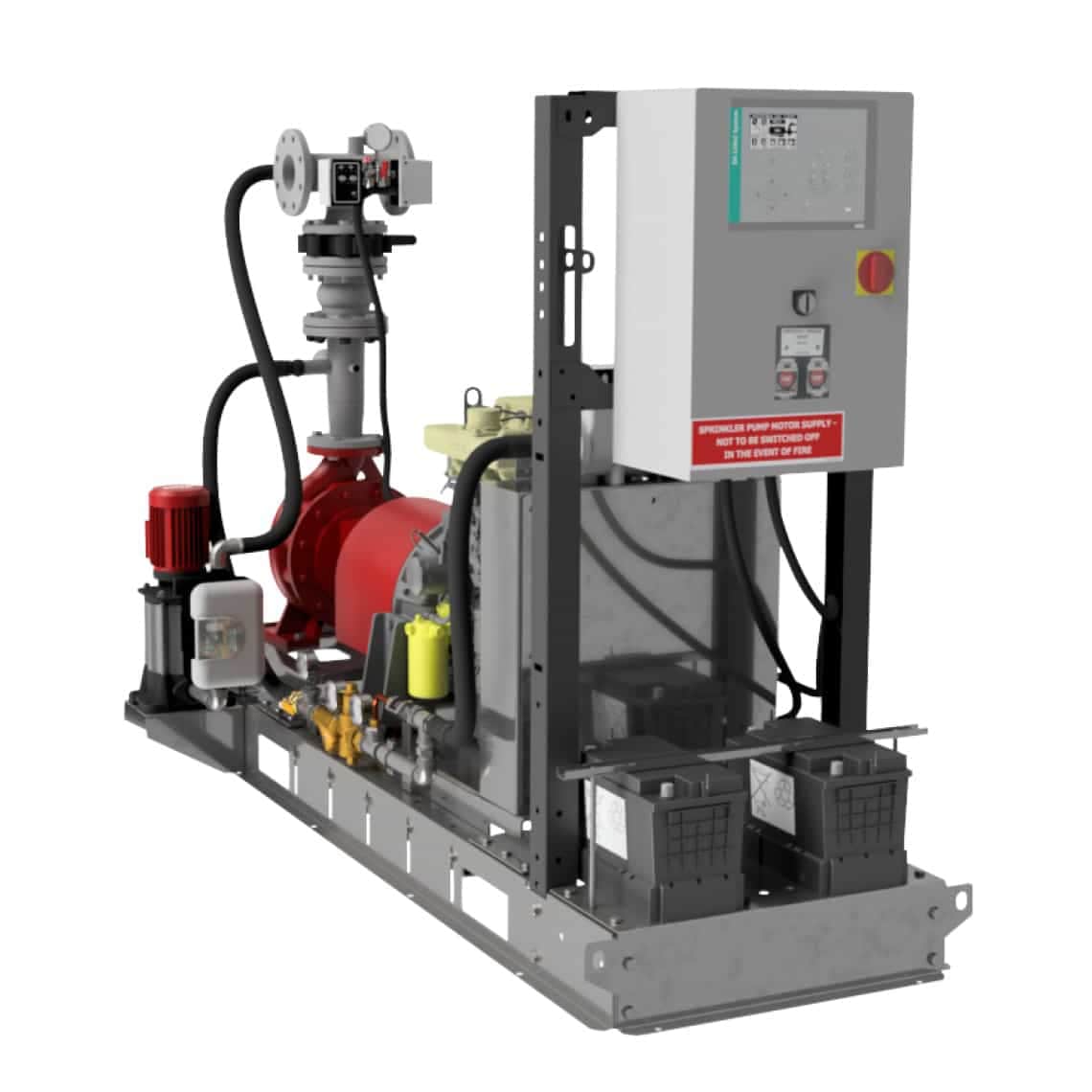

Wilo-SiFire FIRST

Eine modulare Bauform für verschiedene Einsatzbereiche.

Ihre Vorteile
Wilo-SiFire FIRST D

Eine modulare Bauform für verschiedene Einsatzbereiche.

Wilo-SiFire FIRST ist ein flexibles, modulares Norm-Pumpensystem gemäß EN 12845. Es kann für verschiedene Einsatzbereiche mit einem Elektro- oder Dieselmotor und einer Jockeypumpe ausgestattet werden. Die kompakte Anlage ist auf einer universellen Grundplatte befestigt, was den Transport, die Installation und Wartung sehr einfach macht. Die solide Bauweise ermöglicht eine lange Lebensdauer.

Empfohlene Serviceleistungen


Ihre Vorteile

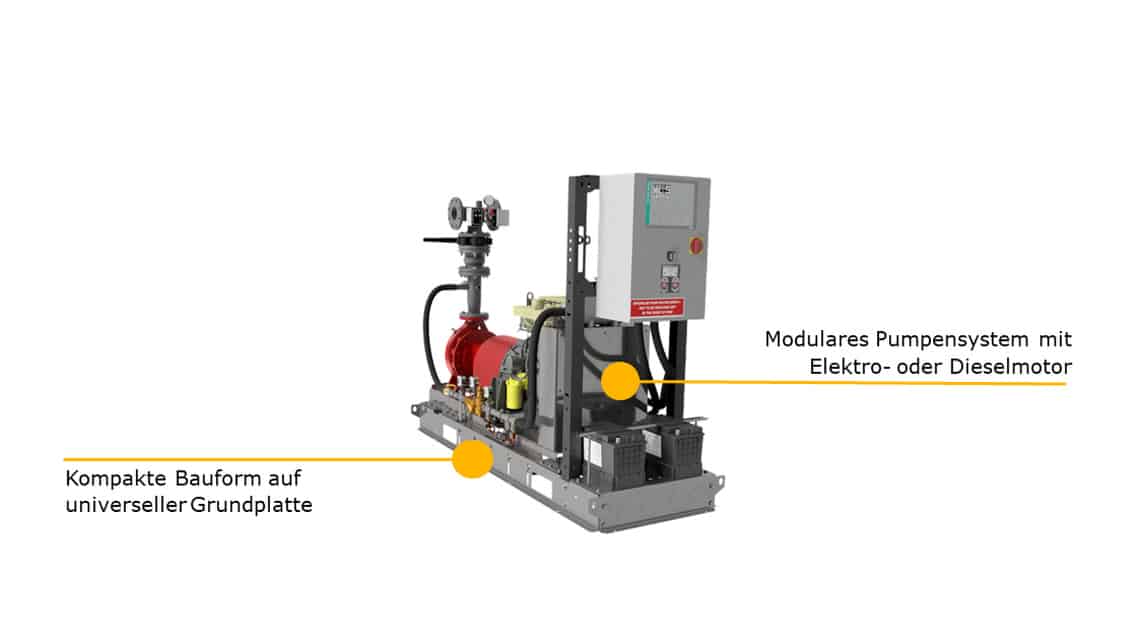

  • Modulares Norm-Pumpensystem mit Elektro- oder Dieselmotor für verschiedene Einsatzbereiche und ein hohes Maß an Flexibilität bei der Planung
  • Lange Lebensdauer dank solider Bauweise
  • Einfacher Transport sowie einfache Installation und Wartung dank universeller Grundplatte

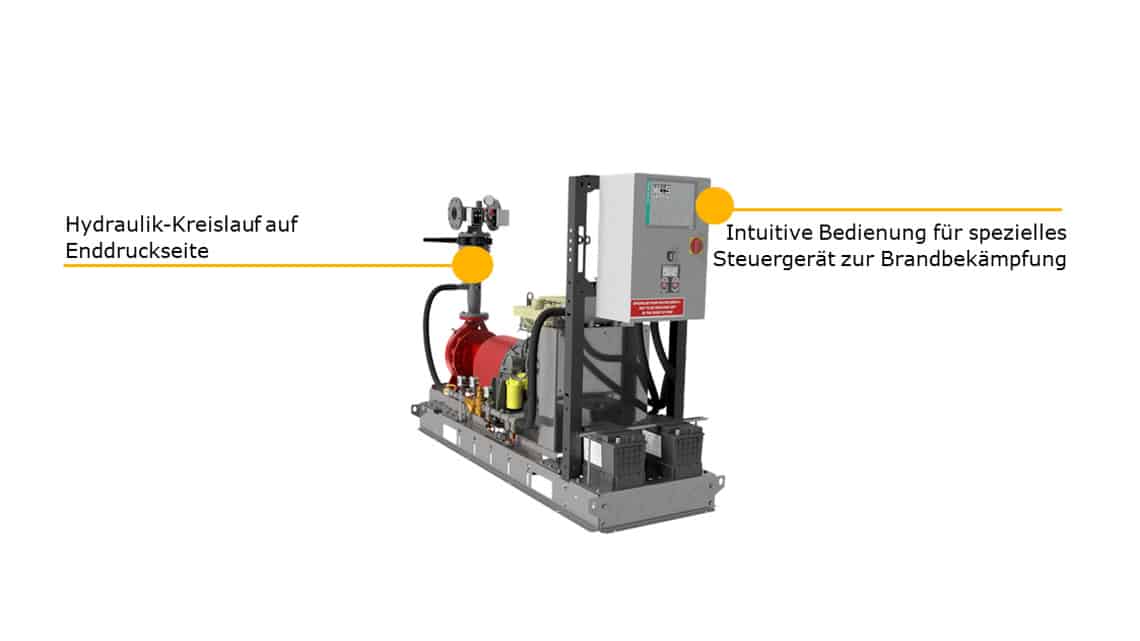

  • Intuitive Bedienung für spezielles Steuergerät zur Brandbekämpfung
  • Betriebsmittel und Rohre kalibriert gemäß EN 12845
  • Schnelle Installation dank vorinstallierter hydraulischer und elektrischer Bauteile auf der Enddruckseite
Baureihenbeschreibung
Wilo-SiFire FIRST

Bauart

Druckerhöhungsanlagen für die Löschwasserversorgung nach EN 12845.

Besteht modellabhängig aus 1 Pumpe mit horizontaler Grundplatte – EN 733 – mit Ausbaukupplung oder Kardangelenk, Elektro- oder Dieselmotor und einer mehrstufigen, vertikalen Jockeypumpe mit Elektromotor.

Anwendung

Vollautomatische Wasserversorgung für Feuerlöschanlagen mit Sprinklern in Wohn-, Gewerbe- und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern sowie in Büro- und Industriegebäuden.

Ausstattung/Funktion

  • 1 Pumpe pro Anlage mit horizontaler Grundplatte der Baureihen 32-200 bis 100-200, mit IE3-äquivalentem Norm-Motor oder Dieselmotor.
  • Mit einer direkt am Hauptpumpengehäuse installierten Membrane, um ein Überhitzen bei Nullmenge zu vermeiden.
  • Jockeypumpe der MVIL-1 Baureihe
  • Ein Regler, an einer robusten Haltekonstruktion befestigt. Modell E für Elektromotor und D für Dieselmotor, beide mit für die Brandbekämpfung geeignetem Regler, plus ggf. zusätzlicher Steuerung J für die Jockeypumpe.
  • Grundrahmen aus elektroverzinktem Stahl.
  • Rohrleitungen aus epoxidlackiertem Stahl. Verteiler mit Flanschen.
  • Absperrklappe mit Sicherheitsverriegelung auf der Enddruckseite jeder Pumpe.
  • Rückflussverhinderer an der Enddruckseite jeder Pumpe.
  • Ein Kreislauf mit Doppeldruckschalter, Manometer, Rückflussverhinderer, Ventil für die Hauptpumpe für den automatischen Start.
  • Konzentrischer Konus auf der Enddruckseite der Hauptpumpe, zur Drehzahlbegrenzung entsprechend den in der Norm EN 12845 geforderten Parametern.
  • Anschluss DN 2" für den Ansaugbehälter pro Pumpe.
  • Manometer auf Enddruckseite.
  • Nur für das Dieselmotormodell:
    • 2 Batterien auf der Grundplatte und Batterieladegeräte im Schaltgerät.
    • Gesonderter Kraftstofftank mit Niveausensor und ausreichend Volumen für 6 Stunden Betriebsautonomie.
  • Zubehör auf Anfrage:
    • Horizontaler Zulaufbehälter 500 l, mit Schwimmerventil und Druckschalter für Alarm bei niedrigem Füllstand).
    • Durchflussmesser
    • Bausatz mit saugseitigem exzentrischem Konus, komplett mit Absperrklappe mit Handhebel oder Handrad.
    • Vakuummessgerät mit Ventil
    • Ventile mit elektrischem Kontakt
    • Schwingungsdämpfungshülse für Sammelverrohrung
    • Fernbedienungspanel zur Meldung der Alarmstufe A+B
    • Dichtemesser für die Batterie
    • Ersatzteil-Set für Dieselmotor
    • Schalldämpfer (30 dBA) für Dieselmotor
    • Hydraulik-Wärmetauscher für Dieselmotor

Typenschlüssel

Beispiel:

Wilo-SiFire FIRST 40/200-180-7.5 EJ

SiFire

Kompakte Druckerhöhungsanlage für den Einsatz zur Löschwasserversorgung nach EN 12845

FIRST

Optimierte Funktionalitäten

40/200

Typ der Hauptpumpe

180

DN Nenn-Laufraddurchmesser der Hauptpumpe

7.5

Leistung des Elektromotors [kW]

EJ

Auslegung

E

1 Elektropumpe

D

1 Dieselpumpe

J

1 Jockeypumpe

Technische Daten

Zulässiges Fördermedium:

  • Nicht aggressives Reinwasser, frei von abrasiven oder langfaserigen Substanzen

Anwendungsgebiet:

  • Spannungsversorgung 3~400 V, 50 Hz (1~230 V, 50 Hz für das Schaltgerät der Jockeypumpe und der Dieselpumpe)
  • Medientemperatur max. +25 °C
  • Umgebungstemperatur min./max. +4 bis +40 °C (+10 bis +40 °C, wenn eine Dieselpumpe installiert ist)
  • Maximaler Betriebsdruck 16 bar (12 bar bei Jockeypumpe)
  • Max. Zulaufdruck 6 bar
  • Durchfluss von 10 bis 320 m³/h
  • Maximale Förderhöhe 95 m

Pumpen-Laufräder:

  • Bronze für Hauptpumpen mit horizontaler Grundplatte
  • Edelstahl für vertikale, mehrstufige Jockeypumpe

Elektromotor:

  • IE3-Norm-Motoren
  • Maximale Leistung 55 kW
  • Nenndrehzahl 2900 1/min
  • Schutzart IP55

Dieselmotor:

  • Direkteinspritzung oder aufgeladener Dieselmotor mit Luft- oder Wasserkühlung.
  • Maximale Leistung 66 kW
  • Zwangsschmierung mit Getriebepumpe und Ölfilter
  • Kühlung abhängig von der Leistung: Bis zu 17,7 kW mit Luftstrom, direkt oder mit Wasser in einem geschlossenen Kreislauf mit dem Heizkörper. Ab 26,5 kW mit Wasser/Wasser-Wärmetauscher.

Sonstiges:

  • Epoxidlackierte Rohre und Hydraulikanschlüsse
  • Anschlussnennweiten auf Druckseite DN 50 bis DN 150 - EN 1092, PN 16
  • Anschlussnennweiten auf Saugseite DN 50 bis DN 125 - EN 1092, PN 16
  • Schutzart des Schaltgeräts: IP54

Werkstoffe

Für Pumpen mit horizontaler Grundplatte

  • Laufräder aus Bronze CuSn10 oder CuAl10Fe5Ni5
  • Verschleißringe aus Edelstahl AISI 316L/1.4409
  • Pumpengehäuse aus Grauguss EN-GJL-250
  • Welle aus Edelstahl AISI 420/1.4021

Für Jockeypumpe

  • Laufräder aus Edelstahl AISI 304/1.4301
  • Pumpengehäuse aus Grauguss EN-GJL-250
  • Welle aus Edelstahl AISI 304/1.4301
  • O-Ring-Dichtungen aus EPDM

Konstruktion

  • Grundrahmen: Hergestellt aus galvanisch verzinkten Stahlprofilen, mit Halterungen für die Schaltgeräte. Im unteren Teil sind rechteckige Öffnungen für den Gabelstapler und Haken für Hebebänder integriert.
  • Rohrleitungen: Komplette Verrohrung mit Flanschen aus epoxidlackiertem Stahl, geeignet für den Anschluss aller gängigen Rohrleitungswerkstoffe; die Verrohrung ist entsprechend der hydraulischen Gesamtleistung der Druckerhöhungsanlage dimensioniert
  • Pumpen: 1 Pumpe mit horizontaler Grundplatte – EN 733 – mit Ausbaukupplung, Elektro- oder Dieselmotor. "Back-Pull-Out"-Pumpe für den einfachen Zugang zu den inneren Bauteilen der Pumpe, ohne ein Bewegen des Motors oder von Rohrleitungen.
  • Fittings: Die Hauptpumpen sind jeweils auf der Enddruckseite mit einer Absperrklappe und einem Rückflussverhinderer ausgestattet, beide epoxidlackiert und für eine Flanschverbindung angepasst.
  • Tank: Gesonderter Kraftstofftank aus epoxidlackiertem Stahl mit Becken zum Schutz gegen Undichtigkeiten.
  • Sensoren und Display: 2 Druckschalter, 2/16 bar je Pumpe, befinden sich auf der Enddruckseite und dienen zum Aktivieren des Pumpenstarts über den Schaltgerät-Regler. Das enddruckseitige Manometer (ø 63 mm) befindet sich nahe der Druckschalter.
  • Steuereinrichtung/Regler: Das System ist serienmäßig mit einem Schaltgerät für den Elektro- oder den Dieselmotor und einem Regler für die Jockeypumpe, sofern vorhanden, ausgestattet.

Lieferumfang

  • Werkseitig montierte, anschlussbereite Druckerhöhungsanlage, die auf Funktionalität und Dichtigkeit überprüft wurde
  • Einbau- und Betriebsanleitung
  • Erforderliches Zubehör auf Anfrage
Dokumente

Einbau- und Betriebsanleitung

Wilo-Priming tank 500 L

Artikelnummer 4228982
Ausgabe 2019-05
Seitenformat 209.9 x 297.0 mm
Seitenanzahl 451
PDF (18 MB)

Wilo-SiFire FIRST

Artikelnummer 4243594
Ausgabe 2020-12
Seitenformat 209.9 x 297.0 mm
Seitenanzahl 92
PDF (12 MB)

Zertifikat REACH

REACH Verordnung

Ausgabe 2021-05
Seitenformat 209.9 x 297.0 mm
Seitenanzahl 4
PDF (212 KB)
Produktliste
Anzahl Treffer: 200
29 … 323 m³/h
[200]
ProduktbezeichnungAnlagenleistung ohne Reservepumpe QMaximaler Betriebsdruck PNGewicht brutto ca. mArtikelnummerListenpreis zzgl. Mehrwertsteuer
SiFire-FIRST-32/200-154-4,2D
29 m³/h
16 bar
395 kg
4240808
auf Anfrage
SiFire-FIRST-32/200-154-4,2DJ
29 m³/h
12 bar
445 kg
4240861
auf Anfrage
SiFire-FIRST-32/200-154-4E
29 m³/h
16 bar
318 kg
4240702
auf Anfrage
SiFire-FIRST-32/200-154-4EJ
29 m³/h
12 bar
368 kg
4240755
auf Anfrage
SiFire-FIRST-32/200-172-5,5E
34 m³/h
16 bar
332 kg
4240703
auf Anfrage
SiFire-FIRST-32/200-172-5,5EJ
34 m³/h
12 bar
381 kg
4240756
auf Anfrage
SiFire-FIRST-32/200-172-6,8D
34 m³/h
16 bar
412 kg
4240809
auf Anfrage
SiFire-FIRST-32/200-172-6,8DJ
34 m³/h
12 bar
461 kg
4240862
auf Anfrage
SiFire-FIRST-32/200-182-6,8D
36 m³/h
16 bar
412 kg
4240810
auf Anfrage
SiFire-FIRST-32/200-182-6,8DJ
36 m³/h
12 bar
461 kg
4240863
auf Anfrage
SiFire-FIRST-32/200-182-7,5E
36 m³/h
16 bar
338 kg
4240704
auf Anfrage
SiFire-FIRST-32/200-182-7,5EJ
36 m³/h
12 bar
388 kg
4240757
auf Anfrage
SiFire-FIRST-32/200-191-7,5E
37 m³/h
16 bar
338 kg
4240705
auf Anfrage
SiFire-FIRST-32/200-191-7,5EJ
37 m³/h
12 bar
388 kg
4240758
auf Anfrage
SiFire-FIRST-32/200-191-10,5D
37 m³/h
16 bar
428 kg
4240811
auf Anfrage
SiFire-FIRST-32/200-191-10,5DJ
37 m³/h
12 bar
478 kg
4240864
auf Anfrage
SiFire-FIRST-32/200-200-10,5D
39 m³/h
16 bar
428 kg
4240812
auf Anfrage
SiFire-FIRST-32/200-200-10,5DJ
39 m³/h
12 bar
478 kg
4240865
auf Anfrage
SiFire-FIRST-32/200-200-11E
39 m³/h
16 bar
424 kg
4240706
auf Anfrage
SiFire-FIRST-32/200-200-11EJ
39 m³/h
12 bar
474 kg
4240759
auf Anfrage
SiFire-FIRST-32/250-198-6,8D
31 m³/h
16 bar
417 kg
4240813
auf Anfrage
SiFire-FIRST-32/250-198-6,8DJ
31 m³/h
12 bar
467 kg
4240866
auf Anfrage
SiFire-FIRST-32/250-198-7,5E
31 m³/h
16 bar
344 kg
4240707
auf Anfrage
SiFire-FIRST-32/250-198-7,5EJ
31 m³/h
12 bar
393 kg
4240760
auf Anfrage
SiFire-FIRST-32/250-222-10,5D
34 m³/h
16 bar
434 kg
4240814
auf Anfrage
SiFire-FIRST-32/250-222-10,5DJ
34 m³/h
12 bar
483 kg
4240867
auf Anfrage
SiFire-FIRST-32/250-222-11E
34 m³/h
16 bar
430 kg
4240708
auf Anfrage
SiFire-FIRST-32/250-222-11EJ
34 m³/h
12 bar
479 kg
4240761
auf Anfrage
SiFire-FIRST-32/250-234-12,9D
35 m³/h
16 bar
450 kg
4240815
auf Anfrage
SiFire-FIRST-32/250-234-12,9DJ
35 m³/h
12 bar
500 kg
4240868
auf Anfrage
SiFire-FIRST-32/250-234-15E
35 m³/h
16 bar
442 kg
4240709
auf Anfrage
SiFire-FIRST-32/250-234-15EJ
35 m³/h
12 bar
491 kg
4240762
auf Anfrage
SiFire-FIRST-32/250-246-15E
37 m³/h
16 bar
442 kg
4240710
auf Anfrage
SiFire-FIRST-32/250-246-15EJ
37 m³/h
12 bar
491 kg
4240763
auf Anfrage
SiFire-FIRST-32/250-246-17,7D
37 m³/h
16 bar
450 kg
4240816
auf Anfrage
SiFire-FIRST-32/250-246-17,7DJ
37 m³/h
12 bar
500 kg
4240869
auf Anfrage
SiFire-FIRST-32/250-262-17,7D
39 m³/h
16 bar
491 kg
4240817
auf Anfrage
SiFire-FIRST-32/250-262-17,7DJ
39 m³/h
12 bar
540 kg
4240870
auf Anfrage
SiFire-FIRST-32/250-262-18,5E
39 m³/h
16 bar
455 kg
4240711
auf Anfrage
SiFire-FIRST-32/250-262-18,5EJ
39 m³/h
12 bar
505 kg
4240764
auf Anfrage
SiFire-FIRST-40/200-188-6,8D
53 m³/h
16 bar
415 kg
4240819
auf Anfrage
SiFire-FIRST-40/200-188-6,8DJ
53 m³/h
12 bar
465 kg
4240872
auf Anfrage
SiFire-FIRST-40/200-188-7,5E
53 m³/h
16 bar
341 kg
4240713
auf Anfrage
SiFire-FIRST-40/200-188-7,5EJ
53 m³/h
12 bar
391 kg
4240766
auf Anfrage
SiFire-FIRST-40/200-205-10,5D
62 m³/h
16 bar
432 kg
4240820
auf Anfrage
SiFire-FIRST-40/200-205-10,5DJ
62 m³/h
12 bar
481 kg
4240873
auf Anfrage
SiFire-FIRST-40/200-205-11E
62 m³/h
16 bar
428 kg
4240714
auf Anfrage
SiFire-FIRST-40/200-205-11EJ
62 m³/h
12 bar
477 kg
4240767
auf Anfrage
SiFire-FIRST-40/200-212-12,9D
66 m³/h
16 bar
448 kg
4240821
auf Anfrage
SiFire-FIRST-40/200-212-12,9DJ
66 m³/h
12 bar
498 kg
4240874
auf Anfrage
