Wilo-Rexa MINI3

Opis serije

Posebne karakteristike/prednosti proizvoda

  • Dobar stepen iskorišćenja i visoka pogonska bezbednost zahvaljujući optimizovanoj hidraulici
  • Jednostavna instalacija, takođe i u skučenim drenažnim jamama, zahvaljujući kompaktnom dizajnu sa integrisanim kondenzatorom, maloj težini i navojnoj prirubnici
  • Pouzdana upotreba za drenažu u najrazličitijim primenama zahvaljujući nerđajućem radnom kolu i zalivenom uvodniku kabla
  • Duži intervali održavanja zahvaljujući zaptivnoj komori velike zapremine i dvostrukom zaptivanju
  • Brzo održavanje zahvaljujući direktnom pristupu zaptivnoj komori i kućištu pumpe

Pouzdana pumpa za zaprljanu i otpadnu vodu za drenažu kućnih i podzemnih voda.

Wilo-Rexa MINI3 je idealna standardna uronjiva pumpa za otpadne vode i otpadne vode bez fekalija, u skladu sa DIN EN 12050-2 za drenažu zgrada i zemljišta. Pumpa se može fleksibilno koristiti za stacionarnu i prenosivu montažu u vlažnom prostoru. Optimizovana hidraulika obezbeđuje visoku pouzdanost za univerzalnu primenu u najrazličitijim fluidima. Zahvaljujući kompaktnom dizajnu, instalacija je moguća i u uzanim drenažnim jamama. Zaptivna komora napunjena uljem i dvostruko zaptivanje omogućavaju duže intervale održavanja. Direktan pristup najvažnijim komponentama omogućava veoma udobno održavanje.

Vrsta konstrukcije

Uronjiva pumpa za otpadnu vodu, za rad sa prekidima, za stacionarnu i prenosivu montažu u vlažnom prostoru.

Primena

Pumpanje

  • Otpadne vode bez fekalija
  • Otpadna voda

Oprema/funkcija

  • Priključni kabl sa
    • Utikač (P-verzija)
    • Utikač i plivajući prekidač (A-verzija)
    • sa slobodnim krajem kabla (3~)
  • Automatski termički nadzor motora

Opseg isporuke

Pumpa sa priključnim kablom i

    • Utikač (P-verzija)
    • Utikač i plivajući prekidač (A-verzija)
    • sa slobodnim krajem kabla (3~)

Uputstvo za ugradnju i upotrebu

Način označavanja

Primer:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Uronjiva pumpa za otpadne vode

MINI3

Serija

V

Vortex radno kolo

04

Nominalni prečnik priključka pritiska G 1½

11

Maks. napor u m

M

Verzija mrežnog priključka:

M = 1~

T = 3~

06

Vrednost/10 = snaga motora P2 u kW

5

Frekvencija (5 = 50 Hz, 6 = 60 Hz)

23

Ključ za određeni napon

A

Električna dodatna oprema:

  • Bez = sa slobodnim krajem kabla
  • P = sa utikačem
  • A = sa plivajućim prekidačem i utikačem

5M

Dužina priključnog kabla

Tehnički podaci

  • Mrežni priključak: 1~ 230 V, 50 Hz ili 3~ 400 V, 50 Hz
  • Vrsta rada u uronjenom stanju: S1
  • Režim rada u izronjenom stanju: S3 15 %
  • Klasa zaštite: IP68
  • Klasa izolacije: F
  • Temperatura fluida: 3 ... 40 °C
  • Slobodan sferni prolaz: 40 mm

Materijali

  • Kućište pumpe: Sivi liv
  • Radno kolo: Kompozitni materijal
  • Poklopac na usisnom nastavku: Nerđajući čelik
  • Kućište motora: Nerđajući čelik
  • Vratilo: Nerđajući čelik
  • Zaptivanje sa strane motora: NBR
  • Zaptivanje sa strane fluida: SiC/SiC
  • Zaptivanje, statičko: NBR

Opis/konstrukcija

Uronjiva pumpa za otpadne vode kao potopivi monoblok agregat za stacionarnu i prenosivu montažu u vlažnom prostoru u isprekidanom režimu rada.

Hidraulika

Pumpa sa Vortex radnim kolom i slobodnim sfernim prolazom od 40 mm. Priključak pritiska kao vertikalni navojni priključak.

Motor

Motor sa površinskim hlađenjem u verziji za naizmeničnu struju (sa integrisanim pogonskim kondenzatorom) ili trofaznu struju za direktno startovanje. Otpadna toplota se preko kućišta motora direktno prenosi na okolni fluid. Motori mogu da se koriste u trajnom pogonu (S1) kao uronjeni, a kao izronjeni u radu sa prekidima (S3).

Motor je opremljen samoregulacionim termičkim nadzorom motora. To znači da se motor isključuje u slučaju pregrevanja i da se automatski uključuje kada se ohladi.

Priključni kabl ima dužinu od 5 m ili 10 m i dostupan je u sledećim verzijama:

  • sa slobodnim krajevima kabla
  • sa utikačem
  • sa plivajućim prekidačem i utikačem

Zaptivanje

Zaptivanje se vrši sa strane fluida pomoću mehaničkog zaptivača, a sa strane motora pomoću zaptivnog prstena vratila. Između zaptivača se nalazi zaptivna komora napunjena belim uljem.

Radno područje

Wilo-Rexa MINI3

Preuzimanja

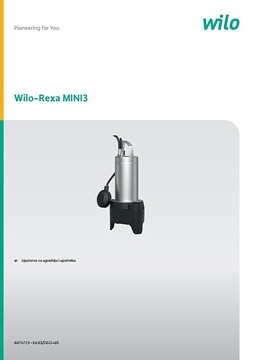

Wilo-Rexa MINI3

Broj artikla 6074723
Izlaz 2019-07
Broj verzije 1
Format stranice 148.2 x 209.9 mm
Broj strana 32

PDF (2 MB)

Preuzmi

Proizvod

PDF: Wilo-Rexa MINI3
