Wilo-Rexa SUPRA-V

Opis serije

Posebne karakteristike/prednosti proizvoda

  • Povećana pogonska bezbednost i smanjeni troškovi servisiranja zahvaljujući slobodnom protoku hidraulike sa velikim slobodnim sfernim prolazom otpornim na začepljenje
  • Niski radni troškovi zahvaljujući najboljem hidrauličnom stepenu iskorišćenja (do 60,7 %) i opcionoj IE3 tehnologiji motora (na osnovu IEC 60034-30-1)
  • Verzije u skladu sa potrebama korisnika za rešenja specifična za sistem
  • Dug radni vek u abrazivnim i korozivnim fluidima zahvaljujući Ceram oblogama

Sa Wilo-Digital Data Interface-om:

  • Jednostavno umrežavanje preko Ethernet interfejsa
  • Jednostavna integracija u postojeću upravljačku tehniku zahvaljujući upotrebi standardizovanih protokola
  • Ušteda vremena i pojednostavljenje u radnoj svakodnevnici zahvaljujući komfornom daljinskom nadzoru radnog stanja i digitalnim alatkama, kao što su natpisna pločica, dnevnik održavanja i uputstvo za upotrebu

Wilo-Rexa SUPRA-V sa Digital Data Interface-om: Visoka ušteda energije i digitalni komfor rukovanja za ekonomičnije upravljanje otpadnim vodama.

Wilo-Rexa SUPRA-V sa Wilo-Digital Data Interface-om objedinjuje najbolji hidraulični stepen iskorišćenja u svojoj klasi sa visokoefikasnim IE3 motorima (na osnovu IEC 60034-30-1) i potpuno integrisanom mogućnošću digitalnog umrežavanja. Na taj način ne samo da osigurava minimalne radne troškove sa visokom pogonskom bezbednošću, već pored toga pruža i sve mogućnosti za povezivanje na moderne sisteme za komunikaciju – pravo olakšanje za radnu svakodnevnicu, koje se na kraju krajeva odražava kroz manji napor, a time i nižim troškovima.

Vrsta konstrukcije

Uronjiva pumpa za otpadnu vodu bez i sa rashladnim sistemom za trajni režim rada, za stacionarnu i prenosivu montažu u vlažnom prostoru, kao i za stacionarnu montažu u suvom prostoru.

Primena

Pumpanje

  • neprerađene otpadne vode i otpadne vode sa vlaknastim sadržajem
  • Otpadna voda sa fekalijama
  • prečišćene otpadne vode bez fekalija i vlaknastih sadržaja
  • Procesna voda
  • Otpadna voda

Oprema/funkcija

  • Teška robusna verzija od sivog liva
  • Motor sa površinskim hlađenjem ili motori sa sopstvenim hlađenjem, sa sistemom od 1 ili 2 komore
  • Po izboru sa EX odobrenjem prema ATEX ili FM
  • Nadzorni uređaji u zavisnosti od motora:
    • Temperatura namotaja
    • Nadzor vlage u zaptivnoj komori i prostoru motora / prostoru sa priključcima
    • Temperatura ležaja motora
  • Instalirana dodatna oprema

Opseg isporuke

  • Uređaj za odvođenje otpadnih voda spreman za priključivanje
  • Priključni kabl sa slobodnim krajem
  • Instalirana dodatna oprema
  • Priručnik za rad i održavanje

Način označavanja

Primer:

Wilo-Rexa SUPRA-V10-738A + FK 17.1-6/16KEx

Hidraulika:

SUPRA-V10-738A

SUPRA

Uronjiva pumpa za otpadne vode

V

Vortex radno kolo

10

x10 = nominalni prečnik priključka pritiska, npr. DN 100

73

Indikator rada

8

Broj radne krive

A

Verzija materijala (A = standard)



Motor:

FK 17.1-6/16KEx

FK

Tip motora:

T = motor sa površinskim hlađenjem bez sistema hlađenja

FK, FKT, HC = motor sa aktivnim sistemom hlađenja za sopstveno hlađenje

17.1

Konstruktivna veličina

6

Broj polova

16

x10 = dužina paketa u mm

K

Verzija zaptivača:

H = zaptivni prsten vratila / mehanički zaptivač

G = dva posebna mehanička zaptivača

K = zaptivni kartridž sa dva mehanička zaptivača

Ex

Sa Ex odobrenjem

Tehnički podaci

  • Mrežni priključak: 3~400 V, 50 Hz
  • Vrsta rada u uronjenom stanju: S1
  • Režim rada u izronjenom stanju: S1 ili S2
  • Klasa zaštite: IP68
  • Klasa izolacije: H
  • Temperatura fluida: 3...40 °C, više temperature na zahtev
  • Slobodan sferni prolaz od 45...130 mm
  • Maks. dubina uranjanja: 20 m

Materijali

  • Delovi kućišta: EN-GJL odn. EN-GJS
  • Radno kolo: EN-GJL odn. EN-GJS
  • Statički zaptivači: NBR ili FPM
  • Zaptivanje na strani fluida: Mehanički zaptivač od SiC/SiC
  • Zaptivanje sa strane motora:
    • Zaptivni prsten vratila od NBR-a
    • Mehanički zaptivač od SiC/SiC ili grafita/keramike
  • Vratilo: plemeniti čelik 1.4021

Opis/konstrukcija

Uronjiva pumpa za otpadne vode kao plavni monoblok agregat za stacionarnu i prenosivu montažu na suvom ili u vlažnom prostoru.

Hidraulika

Potisni izlaz je u verziji horizontalnog prirubničkog spoja. Maksimalna moguća suva materija iznosi 8%. Primenjuju se Vortex radno kolo radna kola.

Motor

Motori sa površinskim hlađenjem (T motor) nemaju svoj rashladni sistem i svoju toplotu predaju direktno okolnom fluidu preko delova kućišta. Motori zato mogu da se koriste u potopljenom stanju u trajnom režimu rada. U zavisnosti od veličine konstrukcije kratkotrajno mogu da se koriste i kada se izrone.

Motori sa samostalnim hlađenjem (FK, FKT i HC motori) imaju aktivni rashladni sistem i svoju toplotu predaju fluidu preko integrisanog izmenjivača toplote. Zbog toga su ovi motori pogodni za trajni pogon u uronjenom i izronjenom stanju, odn. za montažu na suvom.

Kod svih motora postoji zaptivna komora radi zaštite od prodiranja fluida. Njoj može da se pristupi spolja, a opciono može da se nadzire preko štapne elektrode. Svi upotrebljeni fluidi mogu da se razgrade biološki i bezopasni su po okolinu.

Priključni kabl ima slobodne krajeve i dužinu po zahtevu kupca. Uvlačenje kabla kod T, HC i FKT motora je vodootporno po dužini.

Zaptivanje

U zavisnosti od tipa motora, na raspolaganju su sledeće varijante zaptivanja sa strane fluida i sa strane motora:

  • Varijanta H: sa strane fluida pomoću mehaničkog zaptivača, a sa strane motora pomoću zaptivne pletenice
  • Varijanta G: dva međusobno nezavisna mehanička zaptivača
  • Varijanta K: Zaptivna blok kaseta sa dva međusobno nezavisna mehanička zaptivača

Motori visoke efikasnosti

Pored standardnih motora, na raspolaganju su motori velike efikasnosti klase stepena iskorišćenja IE3 (u skladu sa IEC 60034-30). Budući da su zasnovani na istim principima kao standardni motori, oni imaju i istu opremu i funkciju. Zbog toga je na raspolaganju ista hidraulična oprema.

EX odobrenje

Motori su dostupni sa Ex odobrenjem u skladu sa ATEX-om i FM-om.

Radno područje

Wilo-Rexa SUPRA-V

Preuzimanja

Wilo-EMU FA

Broj artikla 6074691
Izlaz 1606
Broj verzije 03
Format stranice 209.9 x 297.0 mm
Broj strana 76

PDF (7 MB)

Preuzmi

Wilo-EMU FA

Broj artikla 6074692
Izlaz 1606
Broj verzije 04
Format stranice 209.9 x 297.0 mm
Broj strana 56

PDF (5 MB)

Preuzmi

Wilo-EMU FA

Broj artikla 6072704
Izlaz 1606
Broj verzije 05
Format stranice 209.9 x 297.0 mm
Broj strana 96

PDF (8 MB)

Preuzmi

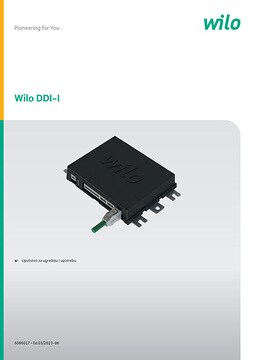

Wilo DDI-I

Broj artikla 6086017
Izlaz 2019-10
Broj verzije 01
Format stranice 209.9 x 297.0 mm
Broj strana 60

PDF (4 MB)

Preuzmi

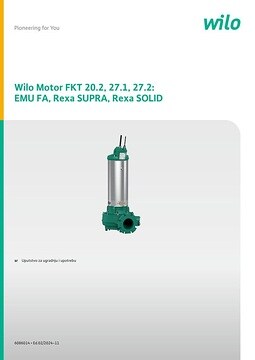

Wilo Motor FKT 20.2, 27.1, 27.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Broj artikla 6086014
Izlaz 2019-10
Broj verzije 01
Format stranice 209.9 x 297.0 mm
Broj strana 60

PDF (4 MB)

Preuzmi

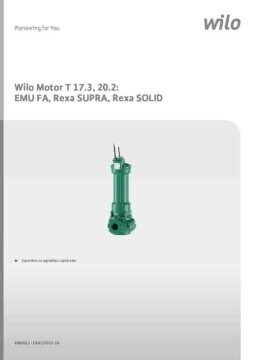

Wilo Motor T 17.3, 20.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Broj artikla 6086012
Izlaz 2019-10
Broj verzije 01
Format stranice 209.9 x 297.0 mm
Broj strana 56

PDF (3 MB)

Preuzmi

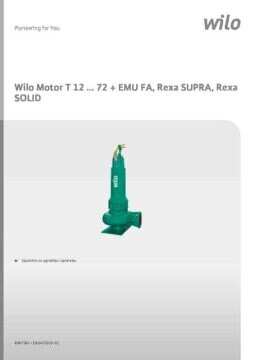

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID

Broj artikla 6067561
Izlaz 2019-01
Broj verzije 04
Format stranice 209.9 x 297.0 mm
Broj strana 64

PDF (5 MB)

Preuzmi

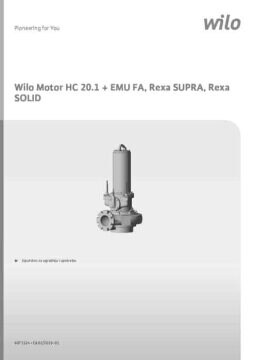

Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID

Broj artikla 6073324
Izlaz 2019-01
Broj verzije 02
Format stranice 209.9 x 297.0 mm
Broj strana 52

PDF (3 MB)

Preuzmi

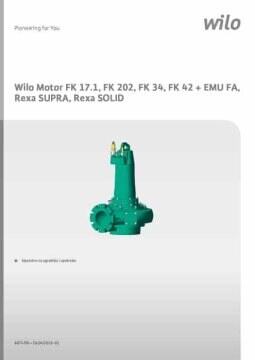

Wilo Motor FK 17.1, FK 202, FK 34, FK 42 + EMU FA, Rexa SUPRA, Rexa SOLID
