Wilo-Atmos GIGA-N

Popis konstrukční řady

Vaše výhody

Energetická úspora díky vyššímu stupni celkové účinnosti na základě zdokonalené hydrauliky a využití motorů IE3

Katodické elektrické ponorné lakování všech litých komponentů pro vysokou odolnost vůči korozi a dlouhou životnost

Univerzálně použitelné díky normovaným rozměrům, různým variantám motorů a oběžným kolům z různých materiálů

Jednoduchá údržba díky uživatelsky příjemné vyjímatelné spojce konstrukčního typu „Back-Pull-Out“

Vysoká provozní spolehlivost díky vylepšené konstrukci oběžného kola ke snížení tlaku

Volitelně: Ucpávkové těsnění s hřídelovým ochranným pouzdrem pro použití v abrazivních médiích

Normové čerpadlo pro univerzální použití a dlouhou životnost.

Wilo-Atmos GIGA-N je základní model pro suchoběžná čerpadla. Díky pestré škále variant motorů a materiálů a širokému teplotnímu rozsahu od -20 do +140 °C je všestranným pomocníkem pro nejrůznější použití.

Čerpadlo určené k nepřetržitému provozu zajišťuje díky nástřikům odolným proti korozi a bezúdržbovým kuličkovým ložiskům dlouhou životnost. V případě údržby se vyjímatelná spojka postará o co nejrychlejší výměnu mechanické ucpávky. Otáčky Wilo-Atmos GIGA-N lze regulovat pomocí měniče Wilo-EFC. Může být vybavené kontrolou teploty a kmitání ložiska čerpadla za účelem včasného rozpoznání hrozících výpadků.

Wilo zde poskytuje doplňkové specializované servisní nabídky od uvedení do provozu až po údržbu – a s bezstarostným balíčkem WiloCare zajišťuje dálková kontrola Wilo optimální provozní spolehlivost.

Konstrukce

Jednostupňové, nízkotlaké odstředivé čerpadlo s axiálním nasáváním, namontované na základové desce.

Použití

  • K čerpání topné vody (dle VDI 2035), studené vody a směsí vody a glykolu bez abrazivních látek v topných zařízeních, zařízeních pro provoz ve studené vodě a chladicích zařízeních.
  • Použití v oblasti zavlažování, technického zařízení budov, ve všeobecném průmyslu, v elektrárnách apod.

Vybavení/funkce

Jednostupňové nízkotlaké odstředivé čerpadlo blokové konstrukce se spojkou, ochranou spojky, motorem a základovou deskou

  • Mechanická ucpávka

Obsah dodávky

  • Čerpadlo
  • Návod k montáži a obsluze
  • Čerpadlo s volným koncem hřídele nebo
  • čerpadlo na základové desce se spojkou a ochranným krytem spojky, bez motoru nebo
  • úplně smontované čerpadlo na základové desce s elektromotorem

Typový klíč

Příklad

Atmos GIGA-N 40/200-11/2

Atmos

Skupina výrobků

GIGA

Označení konstrukční řady

N

Standardní čerpadlo s axiálním sáním

40

DN pro výtlačnou přírubu

200

Jmenovitá šířka oběžného kola [mm]

11

Jmenovitý výkon motoru P2 [kW]

2

Počet pólů

Technické údaje

  • Přípustné teplotní rozmezí -20 °C až +140 °C
  • Síťová přípojka 3~400 V, 50 Hz
  • Třída krytí IP 55
  • Jmenovité světlosti DN 32 až DN 150
  • Max. provozní tlak 16°barů

Popis/konstrukce

  • Jednostupňové nízkotlaké odstředivé čerpadlo jako čerpadlo se základovou deskou s axiálním sacím hrdlem s přírubou připojeným držákem ložiska a upevněním osy pro flexibilně připojené pohony
  • Vyjímatelné spojky (objímková spojka), které lze volitelně obdržet, poskytují při demontáži jednotky rotoru možnost ponechat motor na místě

Celková charakteristika

Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)

Stahování

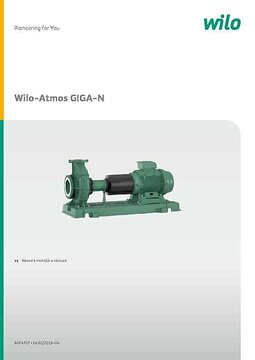

Wilo-Atmos GIGA-N

Article Number 6074707
Edition 2019-04
Číslo verze 01
Formát stran 209.9 x 297.0 mm
Počet stránek 40

PDF (3 MB)

Stáhnout soubory

Wilo-Atmos GIGA-N

Article Number 6074707
Edition 2019-04
Číslo verze 01
Formát stran 209.9 x 297.0 mm
Počet stránek 1064

PDF (9 MB)

Stáhnout soubory
