Wilo-Rexa SUPRA-V

Popis konstrukční řady

Vaše výhody

  • Zvýšená provozní spolehlivost a snížené servisní výdaje díky hydraulice s volným průtokem odolné vůči ucpávání a s velkým průchodem oběžným kolem
  • Nízké provozní náklady díky nejlepší účinnosti hydrauliky (až 60,7 %) a volitelné technologii motorů IE3 (v souladu s IEC 60034-30-1)
  • Specifická provedení podle požadavků zákazníků pro různá řešení vhodná pro určitá zařízení
  • Vysoká životnost v abrazivních a korozivních médiích díky nástřiku Ceram

S Wilo-Digital Data Interface:

  • Snadné spojení přes rozhraní Ethernet
  • Snadná integrace do existující řídicí techniky díky použití standardizovaných protokolů
  • Časová úspora a usnadnění každodenní práce díky komfortnímu dálkovému monitorování provozního stavu a digitálním nástrojům, jako je např. typový štítek, servisní deník a návod k obsluze

Wilo-Rexa SUPRA-V s Digital Data Interface: Vysoká úspora energie a komfortní digitální obsluha pro hospodárnější management odpadních vod.

Wilo-Rexa SUPRA-V s Wilo-Digital Data Interface spojuje nejlepší stupeň hydraulické účinnosti své třídy s vysoce účinnými motory IE3 (v souladu s IEC 60034-30-1) a s možností plně integrovaného digitálního spojení. Díky tomu zajistí nejen minimální provozní náklady při vysoké provozní spolehlivosti, ale kromě toho navíc všechny možnosti moderního komunikačního spojení - skutečné usnadnění každodenní práce, které se projeví v neposlední řadě také na snížených výdajích a s tím spojených nižších nákladech.

Konstrukce

Ponorné motorové čerpadlo odpadní vody bez a s aktivním chladicím systémem pro nepřetržitý provoz pro pevnou a mobilní instalaci do mokrého prostředí, jakož i pro pevnou instalaci do suchého prostředí.

Použití

Čerpání

  • nezpracované odpadní vody s fekáliemi a složek s dlouhými vlákny
  • Odpadní voda s fekáliemi
  • Předčištěná odpadní voda bez fekálií a složek s dlouhými vlákny
  • Výrobní voda
  • Splašková voda

Vybavení/funkce

  • Těžké robustní provedení z šedé litiny
  • Povrchově chlazený motor nebo samochladicí motory s 1komorovým nebo 2komorovým systémem
  • Volitelně s ochranou pro výbušné prostředí podle ATEX nebo FM
  • Kontrolní zařízení závislá na motoru:
    • Teplota vinutí
    • Monitorování vlhkosti v těsnicí komoře a motorovém prostoru / prostoru pro svorky
    • Teplota motorového ložiska
  • Vestavěné příslušenství

Obsah dodávky

  • Ponorné motorové čerpadlo na čerpání odpadní vody připravené k okamžitému zapojení
  • připojovací kabel s volným koncem kabelu
  • Vestavěné příslušenství
  • Příručka pro provoz a údržbu

Typový klíč

Např.:

Wilo-Rexa SUPRA-V10-738A + FK 17.1-6/16KEx

Hydraulika:

SUPRA-V10-738A

SUPRA

Ponorné motorové čerpadlo odpadních vod

V

Oběžné kolo s volným průtokem

10

x10 = jmenovitá světlost přípojky výtlaku např. DN 100

73

Výkonový ukazatel

8

Číslo charakteristiky

A

Materiálové provedení (A = standardní)

Motor:

FK 17.1-6/16KEx

FK

Typ motoru:

T = povrchově chlazený motor bez chladicího systému

FK, FKT, HC = samochladicí motor aktivním chladicím systémem

17.1

Konstrukční velikost

6

Počet pólů

16

x10 = délka balíku v mm

K

Provedení těsnění:

H = těsnící hřídelový kroužek / mechanická ucpávka

G = dvě zvláštní mechanické ucpávky

K = bloková těsnicí kazeta se dvěma mechanickými ucpávkami

Ex

Se schválením pro výbušné prostředí

Technické údaje

  • Síťová přípojka: 3~400 V, 50 Hz
  • Provozní režim ponořený: S1
  • Provozní režim vynořený: S1 nebo S2
  • Třída krytí: IP68
  • Izolační třída: H
  • Teplota média: 3…40 °C, vyšší teploty na vyžádání
  • Průchod oběžným kolem od 45 do 130 mm
  • Max. hloubka ponoru: 20 m

Materiály

  • Části skříně: EN-GJL resp. EN-GJS
  • Oběžné kolo: EN-GJL resp. EN-GJS
  • Statická těsnění: NBR nebo FPM
  • Utěsnění ze strany média: mechanická ucpávka z SiC/SiC
  • Utěsnění na straně motoru:
    • Hřídelový těsnicí kroužek z NBR
    • Mechanická ucpávka z SiC/SiC nebo uhlíku/keramiky
  • Hřídel: nerezová ocel 1.4021

Popis/konstrukce

Ponorné motorové čerpadlo odpadních vod jako zaplavitelný blokový agregát pro trvalou a mobilní instalaci do mokrého a suchého prostředí.

Hydraulika

Vývod na výtlaku je proveden jako horizontální spojení přírub. Maximální obsah sušiny činí 8 %. Používají se oběžná kola s volným průtokem.

Motor

Povrchově chlazené motory (T motor) nemají vlastní chladicí systém a předávají odpadní teplo přes části skříně přímo okolnímu médiu. Motory lze ponořené používat v nepřetržitém provozu. V závislosti na konstrukční velikosti je lze rovněž provozovat v krátkodobém provozu vynořené.

Motory s vlastním chlazením (motory FK, FKT, HC) mají aktivní chladicí systém a předávají své odpadní teplo pomocí integrovaného výměníku tepla čerpanému médiu. Proto jsou tyto motory vhodné pro trvalý provoz v ponořeném i vynořeném stavu a také pro instalaci do suchého prostředí.

U všech motorů je na ochranu motoru před vniknutím média k dispozici utěsněná komora. Ta je přístupná zvenku a lze ji kontrolovat volitelně tyčovou elektrodou. Všechna použitá média jsou potenciálně biologicky odbouratelná a neškodná pro životní prostředí.

Přívodní kabel má volné konce a délka je pro každého zákazníka specifická. Kabelová průchodka motorů T, HC a FKT je odlita podélně vodotěsně.

Utěsnění

Podle typu motoru jsou k dispozici následující varianty utěsnění na straně média a motoru:

  • Varianta H: na straně média s mechanickou ucpávkou, na straně motoru s radiálním hřídelovým těsnicím kroužkem
  • Varianta G: dvě nezávisle působící mechanické ucpávky
  • Varianta K: bloková těsnicí kazeta s dvěma nezávisle působícími mechanickými ucpávkami

Vysoce účinné motory

Kromě standardních motorů jsou k dispozici také vysoce účinné motory třídy IE3 (s přihlédnutím k IEC 60034-30). Jelikož jsou tyto motory založeny na stejném základě jako standardní motory, mají stejné vybavení a funkci. Proto mají k dispozici také stejné hydraulické systémy.

Schválení pro výbušné prostředí

Motory jsou k dostání se schválením pro výbušné prostředí podle ATEX a FM.

Celková charakteristika

Wilo-Rexa SUPRA-V

Stahování

Wilo-EMU FA

Číslo výrobku 6074691
Vydání 1606
Číslo verze 03
Formát stran 209.9 x 297.0 mm
Počet stránek 76

PDF (7 MB)

Stáhnout soubory

Wilo-EMU FA

Číslo výrobku 6074692
Vydání 1606
Číslo verze 04
Formát stran 209.9 x 297.0 mm
Počet stránek 56

PDF (5 MB)

Stáhnout soubory

Wilo-EMU FA

Číslo výrobku 6072704
Vydání 1606
Číslo verze 05
Formát stran 209.9 x 297.0 mm
Počet stránek 96

PDF (8 MB)

Stáhnout soubory

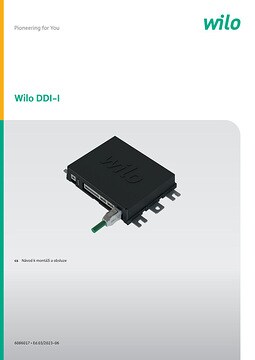

Wilo DDI-I

Číslo výrobku 6086017
Vydání 2019-10
Číslo verze 01
Formát stran 209.9 x 297.0 mm
Počet stránek 60

PDF (4 MB)

Stáhnout soubory

Wilo Motor FKT 20.2, 27.1, 27.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Číslo výrobku 6086014
Vydání 2019-10
Číslo verze 01
Formát stran 209.9 x 297.0 mm
Počet stránek 60

PDF (4 MB)

Stáhnout soubory

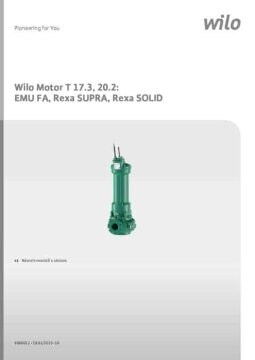

Wilo Motor T 17.3, 20.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Číslo výrobku 6086012
Vydání 2019-10
Číslo verze 01
Formát stran 209.9 x 297.0 mm
Počet stránek 56

PDF (3 MB)

Stáhnout soubory

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID

Číslo výrobku 6067561
Vydání 2019-01
Číslo verze 04
Formát stran 209.9 x 297.0 mm
Počet stránek 64

PDF (5 MB)

Stáhnout soubory

Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID

Číslo výrobku 6073324
Vydání 2019-01
Číslo verze 02
Formát stran 209.9 x 297.0 mm
Počet stránek 52

PDF (3 MB)

Stáhnout soubory

Wilo Motor FK 17.1, FK 202, FK 34, FK 42 + EMU FA, Rexa SUPRA, Rexa SOLID

Číslo výrobku 6074704
Vydání 2019-01
Číslo verze 04
Formát stran 209.9 x 297.0 mm
Počet stránek 52

PDF (3 MB)

Stáhnout soubory

PDF: Wilo-Rexa SUPRA-V
