Wilo-Sub TWI 5-SE Plug & Pump
Vaše výhody
- Snadná instalace a uvedení do provozu díky dodávce se zástrčkou včetně kompletního příslušenství
- termická ochrana motoru
- Čerpadlo (pouzdro, stupně, oběžná kola) kompletně z nerezové oceli 1.4301 (AISI 304)
- Motor s vlastním chlazením umožňuje instalaci i mimo vodu
Wilo-Sub TWI 5-SE Plug & Pump - Již kompletně zapojeno: VAŠE PLUS+
Je-li ponorné čerpadlo instalované na dně zásobníku nebo nádrže s vodou, nasává vodu včetně částic a usazenin, které se mohou u dna shromáždit. To zvyšuje opotřebení všech součástí systému, který navazuje na čerpadlo, a následně vede k nespokojenosti majitele.

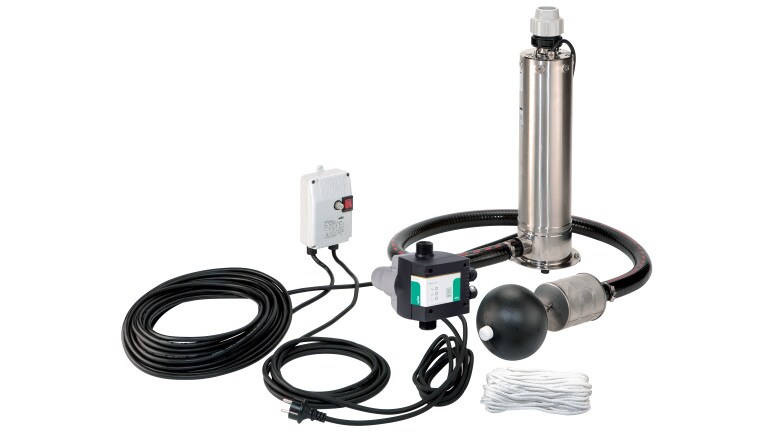

Řešení tohoto problému nabízí Wilo-Sub TWI 5-SE Plug & Pump. Díky z boku posazenému sacímu hrdlu a k němu připojenému plovoucímu filtru nasává čerpadlo vodu z větší výšky. Tento systém zásobování vodou připravený k okamžitému zapojení se dodává s čerpadlem, 20 m kabelem, sací hadicí ukončenou plovoucím filtrem a řídicí jednotkou, takže jeho instalace je mimořádně jednoduchá a rychlá. Řídicí systém Wilo-HiControl 1 navíc zapíná a vypíná čerpadlo zcela automaticky. Integrovaná ochrana proti chodu nasucho garantuje spolehlivý provoz při zásobování vodou, zkrápění, zavlažování či využívání dešťové vody.
- Variabilní použití - samochladící motor umožňuje také instalaci mimo samotné čerpané médium
- Snadná instalace a uvedení do provozu - díky veškerému kompletně zapojenému příslušenství, které je součástí dodávky
- Provoz s dlouhou životností - čerpadlo (těleso, stupně, oběžná kola) je kompletně z ušlechtilé oceli 1.4301 (AISI 304)
- Flexibilní instalace v mokrém či suchém prostředí - díky bočně vyvedenému sání
- Wilo-HiControl 1 - automaticky pracující systém a ochrana proti chodu nasucho
- Závěsné lano pro snadné vytažení čerpadla
Popis konstrukční řady
Vaše výhody
- Snadná instalace a uvedení do provozu díky dodávce se zástrčkou včetně kompletního příslušenství
- termická ochrana motoru
- Čerpadlo (pouzdro, stupně, oběžná kola) kompletně z nerezové oceli 1.4301 (AISI 304)
- Motor s vlastním chlazením umožňuje instalaci i mimo vodu
Konstrukce
Systém pro zásobování vodou s ponorným motorovým čerpadlem, řízením a kompletním příslušenstvím.
Použití
- Čerpání vody ze studní, cisteren a nádrží
- Zalévání, zavlažování nebo odčerpávání
- Zásobování vodou
- Využití dešťové vody
Vybavení/funkce
- Ponorné motorové čerpadlo
- Síťová přípojka 1~230 V, 50 Hz
- Přívodní kabel
- Termický jistič motoru
Obsah dodávky
- Čerpadlo
- Kompletní ovládání
- Jistící lano z polyproyplénu
- Jemný sací filtr
- Sací hadice
- Návody k montáži a obsluze
Typový klíč
Příklad: | TWI5-SE 304 EM-FS P&P |
TWI | Ponorné motorové čerpadlo z nerezové oceli |
5 | Průměr čerpadla (5") |
SE | Druh nasávání: SE = Přípojka na straně sání G 1¼ (pro plovoucí odběr) [Mezera] = Nasávání sacím košem |
3 | Jmenovitý čerpací výkon Q v m³/h (za optimální účinnosti) |
04 | Počet stupňů |
EM | Síťová přípojka: EM = 1~230 V, 50 Hz DM = 3~400 V, 50 Hz |
FS | Vybavení: FS = s plovákovým spínačem [Mezera] = Bez plovákového spínače |
Technické údaje
- Síťová přípojka 1~230 V, 50 Hz
- Teplota média +5 °C až +35 °C
- Max. provozní tlak 10 barů
- Třída krytí IP68
- Přípojka na sání a na výtlaku Rp 1
Materiály
- Skříň čerpadla nerezová ocel 1.4301
- Oběžné kolo noryl
- Hřídel z nerezové oceli 1.4005
- Mechanická ucpávka uhlík/keramika
- Stupňové komory noryl
- Těsnění NBR
Celková charakteristika
Sub TWI
Stahování
Wilo-EMU D/DCH/K/KM/SCH (w/o motor)#Wilo-Sub TWI/TWU (w/o motor)#Wilo-Actun ZETOS-K8 (w/o motor)#Wilo-Actun ZETOS-K10 (w/o motor)
| Číslo výrobku | 6080455 |
| Vydání | 2020-08 |
| Číslo verze | 05 |
| Formát stran | 209.9 x 297.0 mm |
| Počet stránek | 68 |
