Wilo-Sub TWI 5/TWI 5-SE
Popis konstrukční řady
Vaše výhody
- Vysoká účinnost díky optimalizované hydraulice
- Motor s vlastním chlazením, možná instalace do suchého prostředí mimo vodu
- Provedení na jednofázový střídavý proud, předem smontované se skříňovým rozvaděčem a ochranou motoru pro snadnou instalaci
- Snadná manipulace a údržba
- Odolné vůči korozi a nízké opotřebení
Konstrukce
Ponorné motorové čerpadlo 5" z ušlechtilé oceli, vícestupňové
Použití
- Ponorná motorová čerpadla
- Čerpání vody ze studní, cisteren a nádrží
- Zalévání, zavlažování a odčerpávání
- Zásobování vodou
- Využití dešťové vody
Vybavení/funkce
- 20m jistící lano
- 20m H07RN-F kabel
- Provedení na jednofázový střídavý proud
- předmontováno spolu se skříňovým rozvaděčem
- Ochrana motoru proti nadproudům
Obsah dodávky
- Čerpadlo s 20m připojovacím kabelem
- Jistící lano z polyproyplénu
- Návod k montáži a obsluze
Typový klíč
Příklad: | TWI5-SE 304 EM-FS |
TWI | Ponorné motorové čerpadlo z nerezové oceli |
5 | Průměr čerpadla (5") |
SE | Druh nasávání: SE = Přípojka na straně sání G 1¼ (pro plovoucí odběr) [Mezera] = Nasávání sacím košem |
3 | Jmenovitý čerpací výkon Q v m³/h (za optimální účinnosti) |
04 | Počet stupňů |
EM | Síťová přípojka: EM = 1~230 V, 50 Hz DM = 3~400 V, 50 Hz |
FS | Vybavení: FS = s plovákovým spínačem [Mezera] = Bez plovákového spínače |
Technické údaje
- Síťová přípojka 1~230 V, 50 Hz / 3~400 V, 50 Hz
- Teplota média +5 °C až +35 °C
- Max. provozní tlak 10 bar
- Způsob ochrany IP 68
- Přípojka na výtlaku Rp 1¼
- Přípojka na straně sání pro provedení SE Rp 1¼
Materiály
- Skříň čerpadla: Ušlechtilá ocel 1.4301
- Oběžné kolo: 1.4301
- Hřídel: 1.4301
- Mechanická ucpávka: SIC/SIC a uhlík/keramika
- Stupňové komory: 1.4301
- Difuzor/Injektor: 1.4301
- Těsnění: NBR
Popis/konstrukce
- Vícestupňová konstrukce kompletně v AISI304
- Certifikováno ACS- & WRAS
- Dvojitá mechanická ucpávka SIC/SIC
- Odpojitelný připojovací kabel
- Velkoryse dimenzovaný vodou chlazený motor
- Obsah dodávky zahrnuje 20m připojovací kabel a jistící lano
Celková charakteristika
Sub TWI
Stahování
Wilo-EMU D/DCH/K/KM/SCH (w/o motor)#Wilo-Sub TWI/TWU (w/o motor)#Wilo-Actun ZETOS-K8 (w/o motor)#Wilo-Actun ZETOS-K10 (w/o motor)
| Číslo výrobku | 6080455 |
| Vydání | 2020-08 |
| Číslo verze | 05 |
| Formát stran | 209.9 x 297.0 mm |
| Počet stránek | 68 |
PDF (5 MB)
Stáhnout soubory

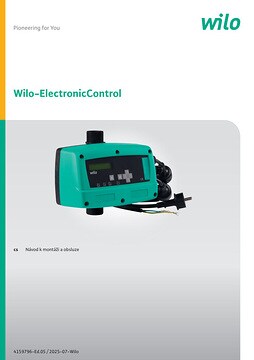

Wilo-ElectronicControl
