Wilo-DrainLift SANI-S

Die kleinste und leichteste Einzelpumpen-Hebeanlage für Ein- und Zweifamilienhäuser.
Die kompakte Einzel-Fäkalienhebeanlage Wilo-DrainLift SANI-S ist die kleinste und leichteste Hebeanlage nach EN12050-1 (ohne Schneidrad) und damit ideal für den Einsatz in Ein- und Zweifamilienhäusern. Dank ihres großen Pumpvolumens, der frei wählbaren Zuläufe und der optionalen Ausführung für besonders aggressive Medien, ist die DrainLift SANI-S flexibel einsetzbar und einfach zu installieren. Die anwenderfreundliche Bauweise macht die Wartung besonders einfach. Mit einem optionalen Alarm-Funksender ausgestattet, kann im Störungsfall eine Push-Nachricht auf das Smartphone übertragen werden. Einfachste Montage und Transport durch platzsparende kompakte Bauweise und geringstem Gewicht
Ihre Vorteile
- Einfachste Montage und Transport durch platzsparende kompakte Bauweise und sehr geringem Gewicht
- Betriebssicher Dank großem Schaltvolumen, thermischem Motorschutz und netzunabhängigem Alarm
- Korrosionsfreies Design mit technischen Kunststoffen und Edelstahl bietet hohe Zuverlässigkeit
- Frei wählbare Anschlüsse für maximale Montageflexibilität
- Einfache Wartung und Reinigung Dank transparentem Behälterdeckel und Reinigungsöffnung im Rückflussverhinderer
- Optionale Wilo-SmartHome-Anbindung für die unmittelbare Benachrichtigung direkt auf das Mobiltelefon



Produktfamilie:

wibutler App
Mit einem Alarm-Funksender ausgestattet, kann im Störungsfall eine Push-Nachricht auf ein Smartphone übertragen werden.
Baureihenbeschreibung


Ihre Vorteile
- Einfachste Montage und Transport durch platzsparende kompakte Bauweise und sehr geringem Gewicht
- Betriebssicher Dank großem Schaltvolumen, thermischem Motorschutz und netzunabhängigem Alarm
- Korrosionsfreies Design mit technischen Kunststoffen und Edelstahl bietet hohe Zuverlässigkeit
- Frei wählbare Anschlüsse für maximale Montageflexibilität
- Einfache Wartung und Reinigung Dank transparentem Behälterdeckel und Reinigungsöffnung im Rückflussverhinderer
- Optionale Wilo-SmartHome-Anbindung für die unmittelbare Benachrichtigung direkt auf das Mobiltelefon
Die kleinste und leichteste Einzelpumpen-Hebeanlage für Ein- und Zweifamilienhäuser.
Die kompakte Einzel-Fäkalienhebeanlage Wilo-DrainLift SANI-S ist die kleinste und leichteste Hebeanlage nach EN12050-1 (ohne Schneidrad) und damit ideal für den Einsatz in Ein- und Zweifamilienhäusern. Dank ihres großen Pumpvolumens, der frei wählbaren Zuläufe und der optionalen Ausführung für besonders aggressive Medien, ist die DrainLift SANI-S flexibel einsetzbar und einfach zu installieren. Die anwenderfreundliche Bauweise macht die Wartung besonders einfach. Mit einem optionalen Alarm-Funksender ausgestattet, kann im Störungsfall eine Push-Nachricht auf das Smartphone übertragen werden. Einfachste Montage und Transport durch platzsparende kompakte Bauweise und geringstem Gewicht
Bauart
Kompakte, anschlussfertige und vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.
Einsatz
Förderung von fäkalienhaltigem Abwasser:
- Wenn das Abwasser nicht über das natürliche Gefälle dem Kanalsystem zugeführt werden kann.
- Zur rückstausicheren Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt.
Ausstattung/Funktion
- Schaltgerät mit netzunabhängigem Alarm und Sammelstörmeldung
- Steckerfertig
- Behälter mit Revisionsöffnung und transparentem Deckel
- Analoge Niveauerfassung (4 ... 20 mA)
- Rückflussverhinderer mit Revisionsöffnung
- Thermische Motorüberwachung mit Bimetallfühler
Lieferumfang
- Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- Flanschstutzen DN 80/100
- Manschette DN 100 für Druckanschluss
- Manschette 50 mm für Entlüftungsanschluss
- Manschette DN 50 für Entleerungsanschluss
- Zulaufset mit Lochsäge 124 mm und Dichtung DN 100
- Befestigungsmaterial
- Dämmschutzmatte
- 9 V Akku
- Betriebs- und Wartungshandbuch
Typenschlüssel
Beispiel: DrainLift SANI-S.11M/3C | ||
DrainLift | Produktfamilie | |
SANI | Abwasser-Hebeanlage | |
S | Baugröße | |
11 | Max. Förderhöhe | |
M | Netzanschluss:
| |
3 | Ausführung Motor und Schaltgerät:
| |
C | Ausführung für aggressive Medien |
Technische Daten
- Netzanschluss: 1~230 V, 50 Hz oder 3~400 V, 50 Hz
- Betriebsart: S3 10%
- Fördermedientemperatur: 3 ... 40 °C, max. 65 °C für 5 min
- Umgebungstemperatur max.: 40 °C
- Behältervolumen: 47 l
- Nutzvolumen bezogen auf die Zulaufhöhe*: 25 l (180 mm*)/32 l (250 mm*)
- Druckanschluss: DN80
- Zulaufanschluss: DN 100/150
- Entlüftungsanschluss: 50 mm
- Schutzart Schaltgerät: IP54
- Schutzart Hebeanlage: IP68 (2 mWs/7 d)
Werkstoffe
- Motorgehäuse: 1.4404
- Hydraulik: PP-GF30
- Laufrad: PP-GF30
- Behälter: PE
- Rückflussverinderer: PPS

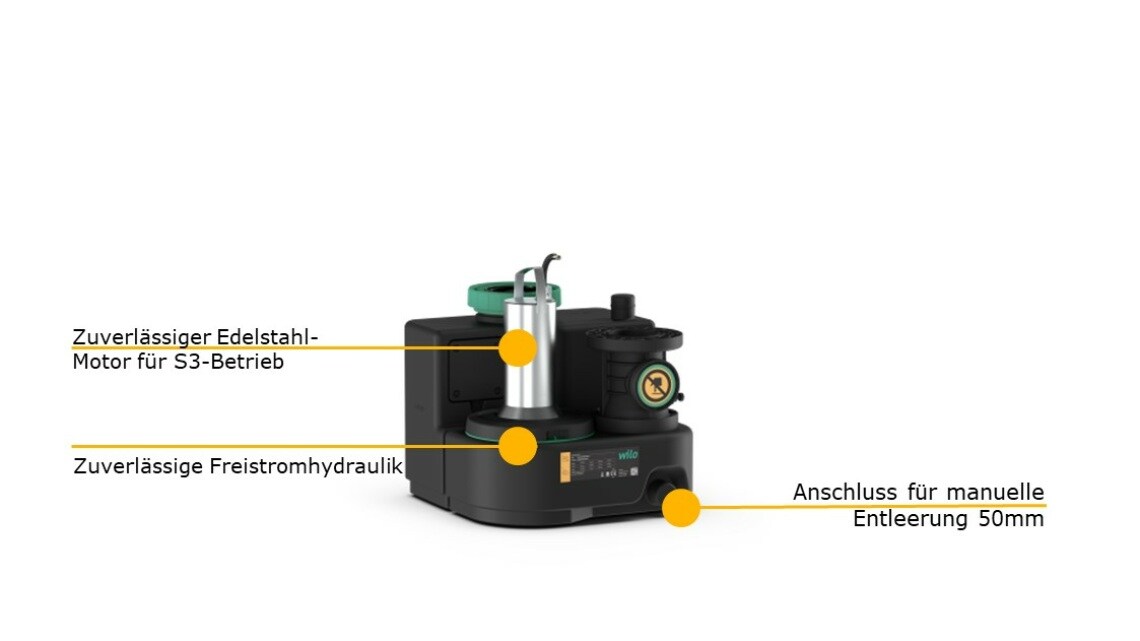

Beschreibung/Konstruktion

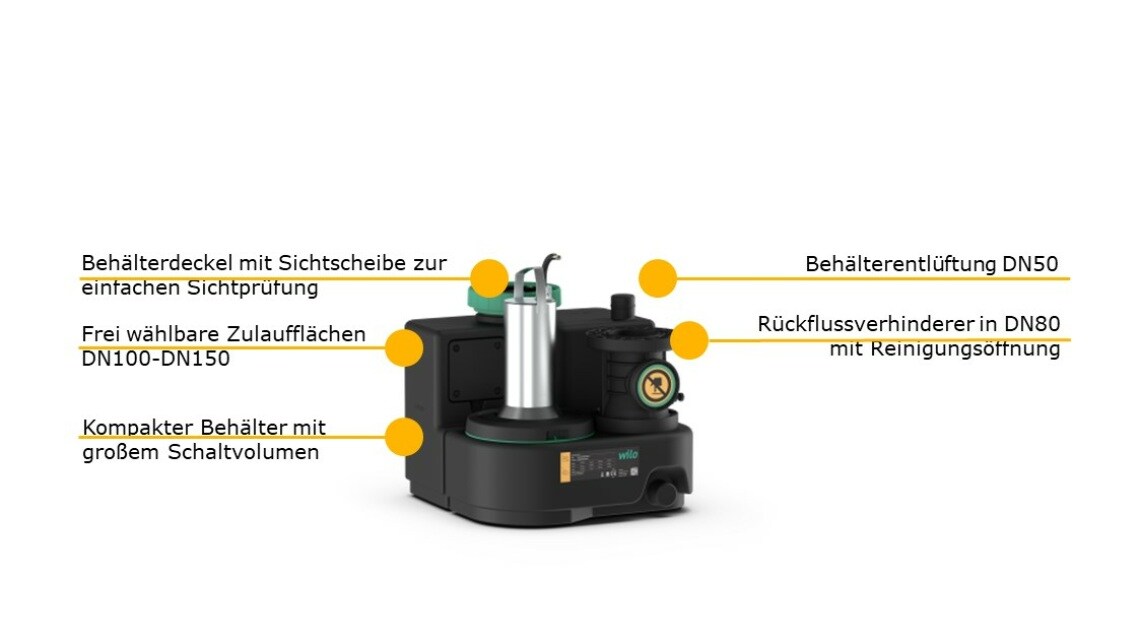

Gas- und wasserdichter Sammelbehälter mit schräg zulaufendem Sammelraum und Revisionsöffnung mit transparentem Deckel. Die Zuläufe sind frei wählbar, die Niveauerfassung erfolgt mit einem analogen Ausgangssignal 4...20 mA. Druckanschluss mit angebautem Rückflussverhinderer mit Revisionsöffnung.
Antrieb über einen oberflächengekühlten Motor mit thermischer Motorüberwachung.
Vorinstalliertes Schaltgerät für den automatischen Betrieb:
Wilo-Control MS-L
- Sammelstörmeldung mit potentialfreiem Kontakt
- Integrierter und netzunabhängiger Alarm
- Einstellbare Nachlaufzeit
- 1,5 m Anschlusskabel mit angebautem Stecker
Wilo-Control EC-L
- Bedienung über Display und symbolbasiertem, alphanumerischem Menü
- Sammelstörmeldung mit potentialfreiem Kontakt
- Einzelstörmeldung mit potentialfreiem Kontakt
- ModBus-Schnittstelle
- Integrierter und netzunabhängiger Alarm
- Einstellbare Nachlaufzeit
- 1,5 m Anschlusskabel mit angebautem Stecker
Gesamtkennfeld
Wilo-DrainLift SANI-S
