Wilo-Stratos GIGA B | Wilo

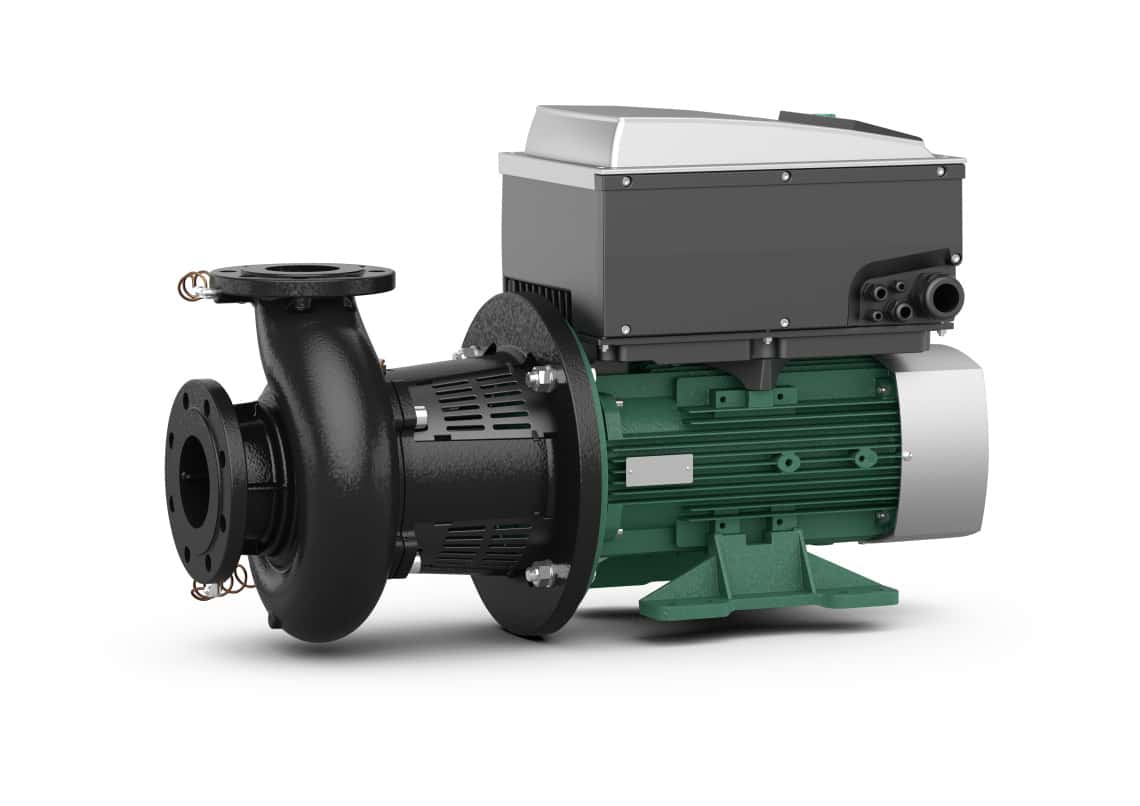

Wilo-Stratos GIGA B

Maximale Leistung mit höchster Energieeffizienz.

Ihre Vorteile
Wilo-Stratos GIGA B

Maximale Leistung mit höchster Energieeffizienz.

Die Wilo-Stratos GIGA B ist die ideale Hocheffizienzpumpe für den Einsatz in Heizung-, Klima- und Kälteanwendungen in Gebäuden, wo es gilt, große Wassermengen in große Förderhöhen zu bewegen.

Empfohlene Serviceleistungen



Ihre Vorteile

  • Innovative Hocheffizienzpumpe für höchste Gesamtwirkungsgrade mit Hauptabmessungen nach EN 733
  • Hocheffizienter EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2
  • Einfache Installation dank integrierter Pumpenfüße und optionaler Unterlageblöcke
  • Optionale Schnittstellen zur Buskommunikation durch einsteckbare IF-Module
Baureihenbeschreibung

Bauart

Hocheffizienz-Blockpumpe mit IE5-Motor und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Ausführung als einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung.

Anwendung

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.

Ausstattung/Funktion

Betriebsarten

  • Δp-c für konstanten Differenzdruck
  • Δp-v für variablen Differenzdruck
  • PID-Control
  • Stellerbetrieb (n=constant)

Handbedienebene

  • Grüner Knopf und Display

Manuelle Funktionen

  • Einstellung des Differenzdruck-Sollwertes
  • Einstellung der Drehzahl (Handstellbetrieb)
  • Einstellung der Betriebsart
  • Einstellung Pumpe EIN/AUS
  • Konfiguration aller Betriebsparameter
  • Fehlerquittierung

Externe Steuerfunktionen

  • Steuereingang „Vorrang Aus“
  • Steuereingang „Externer Pumpentausch“ (nur wirksam bei Doppelpumpenbetrieb)
  • Analogeingang 0-10 V, 0–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
  • Analogeingang 2–10 V, 4–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
  • Analogeingang 0–10 V für Ist-Wert-Signal des Drucksensors
  • Analogeingang 2–10 V, 0-20 mA, 4–20 mA für Ist-Wert-Signal des Drucksensors

Melde- und Anzeigefunktionen

  • Sammelstörmeldung SSM
  • Sammelbetriebsmeldung SBM

Datenaustausch

  • Infrarot Schnittstelle zum drahtlosen Datenaustausch mit IR-Monitor/IR-Stick
  • Steckplatz für Wilo IF-Module (Modbus, BACnet, CAN, PLR, LON) zur Anbindung an die Gebäudeautomation

Sicherungsfunktionen

  • Motorvollschutz mit integrierter Auslöseelektronik
  • Zugriffssperre

Doppelpumpen-Management (2 x Einzelpumpe, nur Hosenrohranwendung)

  • Haupt-/Reservebetrieb (automatische Störumschaltung)
  • Haupt-/Reservebetrieb Pumpentausch nach 24 Stunden
  • Additionsbetrieb

Typenschlüssel

Beispiel

Wilo-Stratos GIGA B 40/1-51/4,5

Stratos GIGA

Hocheffizienzpumpe

B

Blockbauweise

40

Nennweite DN des Flanschanschlusses (bei Stratos GIGA B: Druckseite) [mm]

1-51

1 = kleinste einstellbare Förderhöhe [m] 51 = größte einstellbare Förderhöhe [m]

4,5

Motornennleistung P2 in [kW]

-xx

Variante: Z.B. R1 - Ausführung ohne Differenzdrucksensor

Technische Daten

  • Zulässiger Temperaturbereich des Fördermediums -20 °C bis +140 °C
  • Gleitringdichtung für die Wasserförderung bis Tmax. = +140°C. Bis T ≤ +40 °C ist eine Glykolbeimischung von 20 % bis 40 % Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol > 40 % bis max. 50 % Volumenanteil und einer Medientemperatur von > +40 °C bis max. +120 °C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
  • Netzanschluss:
  • 3~440 V ±10 %, 50/60 Hz
  • 3~400 V ±10 %, 50/60 Hz
  • 3~380 V -5 % +10 %, 50/60 Hz

Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen:

    • Störaussendung für Wohnbereich gemäß EN 61800-3:2018
    • Störfestigkeit für Industriebereich gemäß EN 61800-3:2018
  • Schutzart IP 55
  • Max. Betriebsdruck 16 bar bis +120 °C, 13 bar bis +140 °C

Werkstoffe

  • Pumpengehäuse und Laterne: EN-GJL-250
  • Laufrad: PPS-GF40
  • Welle: 1.4122
  • Gleitringdichtung: AQEGG; andere Gleitringdichtungen auf Anfrage

Lieferumfang

  • Pumpe
  • Einbau- und Betriebsanleitung

Optionen

  • Variante ...-R1 ohne Differenzdruckgeber
  • Variante …-S1 mit Sondergleitringdichtungen

Zubehör

  • 1 Konsole mit Befestigungsmaterial für Fundamentaufbau
  • Montagehilfe für Gleitringdichtung
  • IR-Stick
  • IF-Modul PLR für Anbindung an PLR/Schnittstellenkonverter
  • IF-Modul LON für Anbindung an das LONWORKS-Netzwerk
  • IF-Modul BACnet
  • IF-Modul Modbus
  • IF-Modul CAN
  • Regelsystem VR-HVAC
  • Regelsystem CCe-HVAC
  • Regelsystem SCe-HVAC
  • Differenzdruckgeber-Sets 0-10 V für Pumpen in der Ausführung ...-R1
Dokumente

Einbau- und Betriebsanleitung

Wilo-Stratos GIGA, Wilo-Stratos GIGA B

Artikelnummer 2227281
Ausgabe 2023-05
Seitenanzahl 332
PDF (22 MB)

Wilo-Stratos GIGA, Wilo-Stratos GIGA-D, Wilo Stratos GIGA B

Artikelnummer 2160202
Ausgabe 2022-08
Seitenanzahl 268
PDF (28 MB)

Wilo-Stratos GIGA, Wilo-Stratos GIGA-D, Wilo-Stratos GIGA B

Artikelnummer 2234261
Ausgabe 2024-02
Seitenanzahl 336
PDF (17 MB)

Wilo-Stratos GIGA, Wilo-Stratos GIGA-D, Wilo-Stratos GIGA B

Artikelnummer 2234260
Ausgabe 2024-02
Seitenanzahl 92
PDF (12 MB)

Planungshandbuch

Planungshinweise - Trockenläuferpumpen, einstufig, einflutig

Artikelnummer Wilo515021
Ausgabe 2021-12
Seitenanzahl 28
PDF (5 MB)

CE

CE 2117829-07

Seitenanzahl 6
PDF (216 KB)

CE 2195314-05

Seitenanzahl 6
PDF (225 KB)
Produktauswahl
Anzahl Treffer: 256
ProduktbezeichnungMEISaugseitiger Rohranschluss DNsDruckseitiger Rohranschluss DNdGleitringdichtungMotornennleistung P2Gewicht brutto ca. mArtikelnummerGRD-GruppeListenpreis zzgl. Mehrwertsteuer
Stratos GIGA B 32/1-13/0,8
≥0,7
DN 50
DN 32
AQ1EGG
0,8 kW
45 kg
2189106
11
EUR 6.245,-
Stratos GIGA B 32/1-13/0,8-R1
≥0,7
DN 50
DN 32
AQ1EGG
0,8 kW
45 kg
2189134
11
EUR 5.595,-
Stratos GIGA B 32/1-13/0,8-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
0,8 kW
45 kg
2189302
11
EUR 5.661,-
Stratos GIGA B 32/1-13/0,8-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
0,8 kW
45 kg
2189274
11
EUR 6.310,-
Stratos GIGA B 32/1-19/1,2
≥0,7
DN 50
DN 32
AQ1EGG
1,3 kW
45 kg
2189105
11
EUR 6.968,-
Stratos GIGA B 32/1-19/1,2-R1
≥0,7
DN 50
DN 32
AQ1EGG
1,3 kW
45 kg
2189133
11
EUR 6.319,-
Stratos GIGA B 32/1-19/1,2-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
1,3 kW
45 kg
2189301
11
EUR 6.384,-
Stratos GIGA B 32/1-19/1,2-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
1,3 kW
45 kg
2189273
11
EUR 7.034,-
Stratos GIGA B 32/1-25/1,6
≥0,7
DN 50
DN 32
AQ1EGG
1,6 kW
46 kg
2189102
11
EUR 7.541,-
Stratos GIGA B 32/1-25/1,6-R1
≥0,7
DN 50
DN 32
AQ1EGG
1,6 kW
46 kg
2189130
11
EUR 6.891,-
Stratos GIGA B 32/1-25/1,6-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
1,6 kW
46 kg
2189298
11
EUR 6.957,-
Stratos GIGA B 32/1-25/1,6-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
1,6 kW
46 kg
2189270
11
EUR 7.606,-
Stratos GIGA B 32/1-25/1,9
≥0,7
DN 50
DN 32
AQ1EGG
1,9 kW
45 kg
2189104
11
EUR 7.808,-
Stratos GIGA B 32/1-25/1,9-R1
≥0,7
DN 50
DN 32
AQ1EGG
1,9 kW
45 kg
2189132
11
EUR 7.159,-
Stratos GIGA B 32/1-25/1,9-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
1,9 kW
45 kg
2189300
11
EUR 7.224,-
Stratos GIGA B 32/1-25/1,9-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
1,9 kW
45 kg
2189272
11
EUR 7.874,-
Stratos GIGA B 32/1-32/2,3
≥0,7
DN 50
DN 32
AQ1EGG
2,2 kW
46 kg
2189101
11
EUR 8.182,-
Stratos GIGA B 32/1-32/2,3-R1
≥0,7
DN 50
DN 32
AQ1EGG
2,2 kW
46 kg
2189129
11
EUR 7.532,-
Stratos GIGA B 32/1-32/2,3-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,2 kW
46 kg
2189297
11
EUR 7.598,-
Stratos GIGA B 32/1-32/2,3-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,2 kW
46 kg
2189269
11
EUR 8.247,-
Stratos GIGA B 32/1-32/2,6
≥0,7
DN 50
DN 32
AQ1EGG
2,6 kW
45 kg
2189103
11
EUR 8.562,-
Stratos GIGA B 32/1-32/2,6-R1
≥0,7
DN 50
DN 32
AQ1EGG
2,6 kW
45 kg
2189131
11
EUR 7.912,-
Stratos GIGA B 32/1-32/2,6-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,6 kW
45 kg
2189299
11
EUR 7.978,-
Stratos GIGA B 32/1-32/2,6-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,6 kW
45 kg
2189271
11
EUR 8.627,-
Stratos GIGA B 32/1-35/3,0
≥0,7
DN 50
DN 32
AQ1EGG
2,8 kW
46 kg
2189109
11
EUR 9.434,-
Stratos GIGA B 32/1-35/3,0-R1
≥0,7
DN 50
DN 32
AQ1EGG
2,8 kW
46 kg
2189137
11
EUR 8.784,-
Stratos GIGA B 32/1-35/3,0-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,8 kW
46 kg
2189305
11
EUR 8.850,-
Stratos GIGA B 32/1-35/3,0-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,8 kW
46 kg
2189277
11
EUR 9.499,-
Stratos GIGA B 32/1-38/3,0
≥0,7
DN 50
DN 32
AQ1EGG
2,9 kW
46 kg
2189100
11
EUR 9.270,-
Stratos GIGA B 32/1-38/3,0-R1
≥0,7
DN 50
DN 32
AQ1EGG
2,9 kW
46 kg
2189128
11
EUR 8.621,-
Stratos GIGA B 32/1-38/3,0-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,9 kW
46 kg
2189296
11
EUR 8.686,-
Stratos GIGA B 32/1-38/3,0-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
2,9 kW
46 kg
2189268
11
EUR 9.336,-
Stratos GIGA B 32/1-41/3,8
≥0,7
DN 50
DN 32
AQ1EGG
3,4 kW
47 kg
2189108
11
EUR 10.952,-
Stratos GIGA B 32/1-41/3,8-R1
≥0,7
DN 50
DN 32
AQ1EGG
3,4 kW
47 kg
2189136
11
EUR 10.302,-
Stratos GIGA B 32/1-41/3,8-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
3,4 kW
47 kg
2189304
11
EUR 10.367,-
Stratos GIGA B 32/1-41/3,8-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
3,4 kW
47 kg
2189276
11
EUR 11.017,-
Stratos GIGA B 32/1-45/3,8
≥0,7
DN 50
DN 32
AQ1EGG
3,6 kW
47 kg
2189099
11
EUR 10.703,-
Stratos GIGA B 32/1-45/3,8-R1
≥0,7
DN 50
DN 32
AQ1EGG
3,6 kW
47 kg
2189127
11
EUR 10.054,-
Stratos GIGA B 32/1-45/3,8-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
3,6 kW
47 kg
2189295
11
EUR 10.119,-
Stratos GIGA B 32/1-45/3,8-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
3,6 kW
47 kg
2189267
11
EUR 10.769,-
Stratos GIGA B 32/1-48/4,5
≥0,7
DN 50
DN 32
AQ1EGG
4,4 kW
47 kg
2189107
11
EUR 12.485,-
Stratos GIGA B 32/1-48/4,5-R1
≥0,7
DN 50
DN 32
AQ1EGG
4,4 kW
47 kg
2189135
11
EUR 11.836,-
Stratos GIGA B 32/1-48/4,5-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
4,4 kW
47 kg
2189303
11
EUR 11.901,-
Stratos GIGA B 32/1-48/4,5-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
4,4 kW
47 kg
2189275
11
EUR 12.550,-
Stratos GIGA B 32/1-51/4,5
≥0,7
DN 50
DN 32
AQ1EGG
4,2 kW
53 kg
2189098
11
EUR 11.497,-
Stratos GIGA B 32/1-51/4,5-R1
≥0,7
DN 50
DN 32
AQ1EGG
4,2 kW
53 kg
2189126
11
EUR 10.848,-
Stratos GIGA B 32/1-51/4,5-R1-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
4,2 kW
53 kg
2189294
11
EUR 10.913,-
Stratos GIGA B 32/1-51/4,5-S1
≥0,7
DN 50
DN 32
Q1Q1X4GG
4,2 kW
53 kg
2189266
11
EUR 11.563,-
Stratos GIGA B 32/5-65/11
≥0,4
DN 50
DN 32
AQ1EGG
11 kW
171 kg
2221650
12
EUR 14.445,-
Stratos GIGA B 32/5-65/11-R1
≥0,4
DN 50
DN 32
AQ1EGG
11 kW
171 kg
2221652
12
EUR 13.743,-
