Wilo-Stratos GIGA

Maximale Leistung mit höchster Energieeffizienz.

Die Wilo-Stratos GIGA ist die ideale Hocheffizienzpumpe für den Einsatz in Heizung-, Klima- und Kälteanwendungen in Gebäuden, wo es gilt, große Wassermengen in große Förderhöhen zu bewegen.

Ihre Vorteile

  • Innovative Hocheffizienzpumpe für höchste Gesamtwirkungsgrade
  • Hocheffizienter EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2
  • Optionale Schnittstellen zur Anbindung an die Gebäudeautomation durch einsteckbare IF-Module

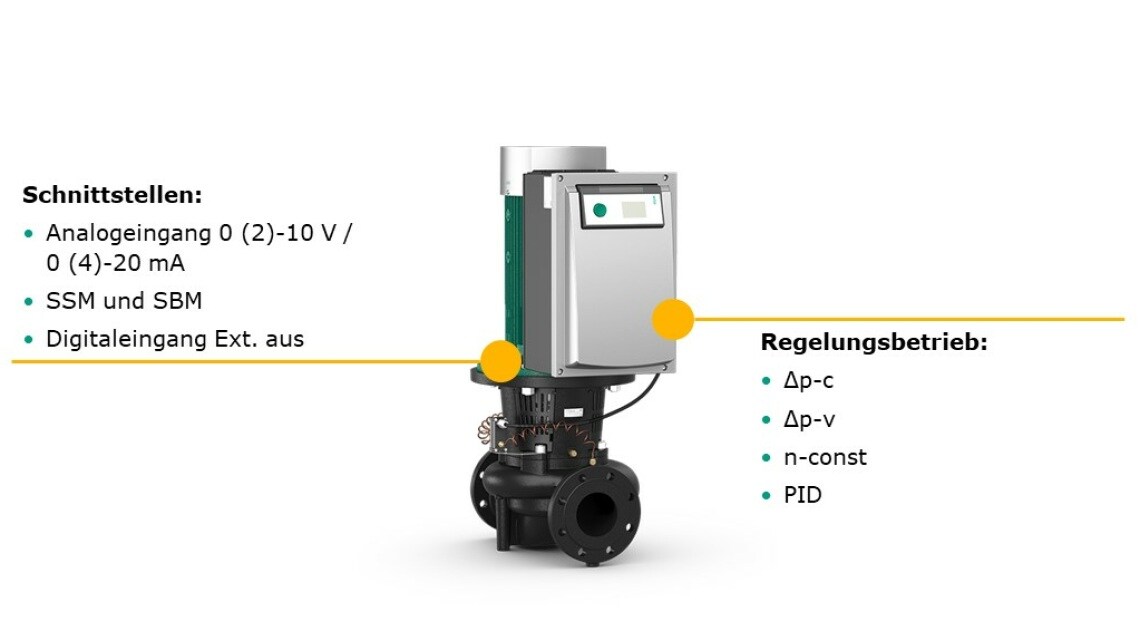

Wilo-Stratos GIGA_Feature_1_DE

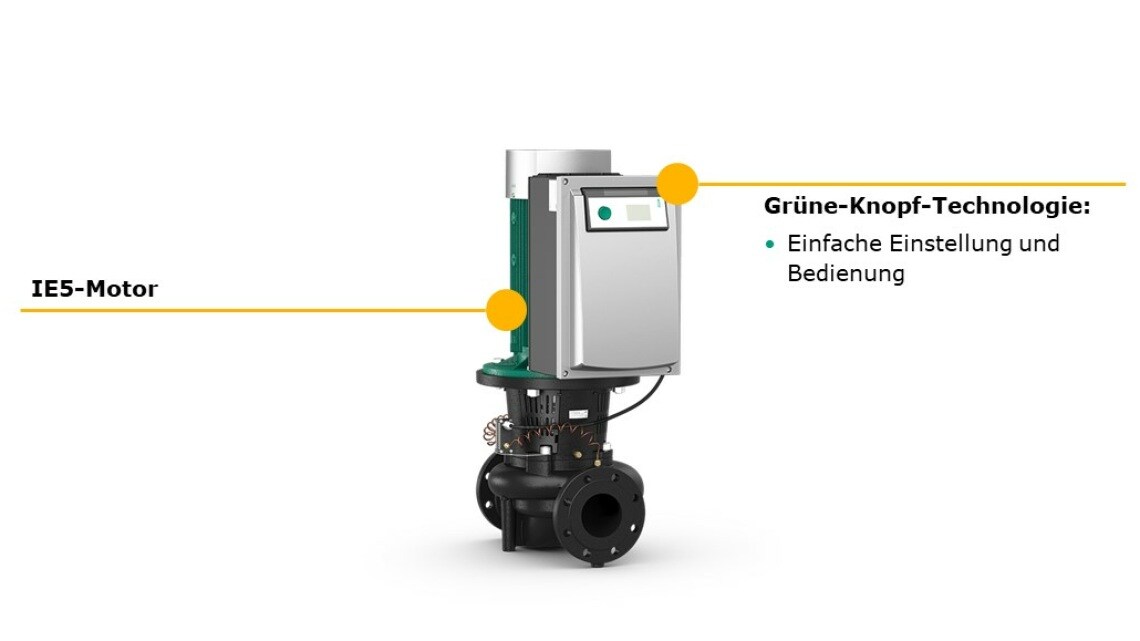

Wilo-Stratos GIGA_Feature_2_DE

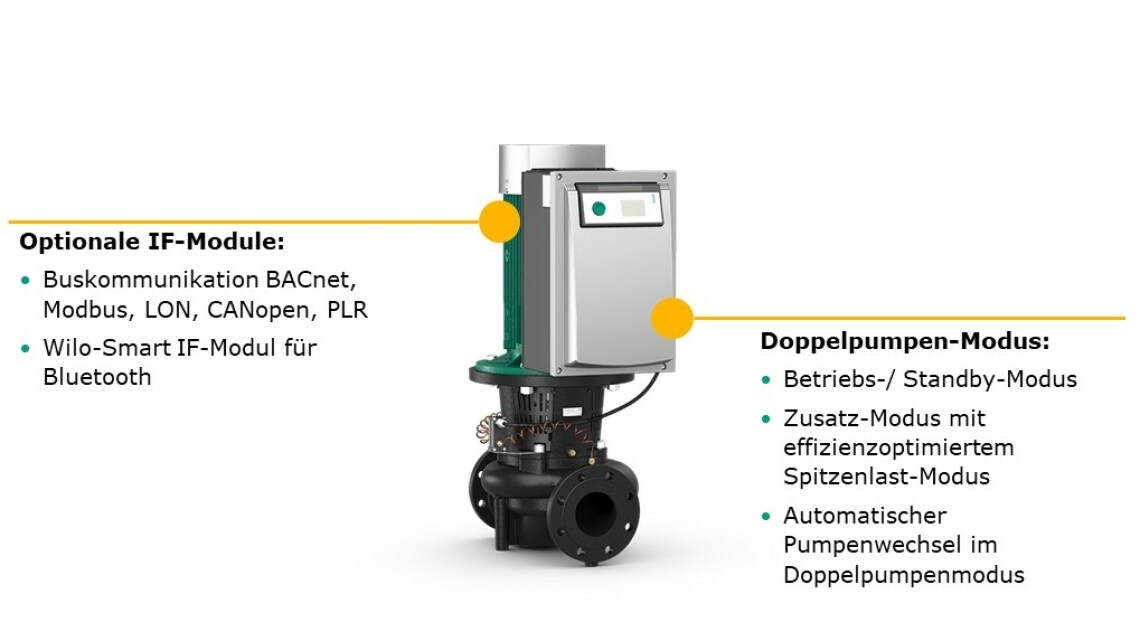

Wilo-Stratos GIGA_Feature_3_DE
Consultant Marc

"Ich plane jetzt immer mit der Stratos GIGA, wenn ich eine Universallösung für Heizung-, Klima- und Kälteanwendungen benötige"

Produktfamilie:

Hier sehen Sie beispielhaft eine Auswahl unterschiedlicher Pumpengrößen und Typen.

Wilo-Stratos GIGA 11-22 kW

Wilo-Stratos GIGA-D <11 kW

Wilo-Stratos GIGA <11 kW

Wilo-Stratos GIGA B 11-22 kW

Wilo-Stratos GIGA D 11-22 kW

Wilo-Stratos GIGA B <11 kW

Bequeme Vernetzung und Steuerung für maximale Betriebssicherheit.

Wilo-Smart Connect bildet die generelle Wilo-Kommunikationsplattform für den Zugriff auf bestehende und zukünftige Wilo-Pumpen- und Pumpensysteme mittels lokalem- und Fernzugriff über die Smart Connect-Funktion in der Wilo-Assistent App. Für Bestandspumpen ist für den Zugriff noch ein Wilo-Smart IF-Modul notwendig.

mehr erfahren

Das Nachrüstmodul für den digitalen Pumpenzugang.

Das Wilo-Smart IF-Modul bietet die Möglichkeit, Wilo-Pumpen früherer Generationen für Wilo-Smart Connect zugänglich zu machen, um sie per Fernzugriff über das Wilo-Gateway oder lokal per Bluetooth-Schnittstelle zu steuern.

mehr erfahren

Datenübermittlung für den Fernzugriff in Echtzeit.

Das Wilo-Smart Gateway ist das Bindeglied zur Wilo-Smart Cloud für die Fernüberwachung und -steuerung von Pumpen über mobile Endgeräte. Für den Wilo-Smart Connect Fernzugriff übermittelt das Wilo-Smart Gateway Betriebsdaten und Steuerungssignale zwischen den Wilo-Pumpen der Wilo-Smart Cloud im Internet in Echtzeit.

mehr erfahren

Die ganze Welt der Pumpen in einer App

Der „Wilo Assistent“ liefert die ganze Welt hocheffizienter Pumpentechnik auf Smartphones und Tablet PCs von SHK-Fachhandwerkern und TGA-Fachplanern.

mehr erfahren

Sorglos-Paket für Ihren Arbeitsalltag

Die partnerschaftliche Zusammenarbeit mit Installateuren und Anlagenbauern hat bei Wilo lange Tradition. Ein wichtiger Teil unserer Partnerschaftsphilosophie ist der Wilo-Werkskundendienst.

mehr erfahren

Baureihenbeschreibung

Ihre Vorteile

  • Innovative Hocheffizienzpumpe für höchste Gesamtwirkungsgrade
  • Hocheffizienter EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2
  • Optionale Schnittstellen zur Anbindung an die Gebäudeautomation durch einsteckbare IF-Module

Maximale Leistung mit höchster Energieeffizienz.

Die Wilo-Stratos GIGA ist die ideale Hocheffizienzpumpe für den Einsatz in Heizung-, Klima- und Kälteanwendungen in Gebäuden, wo es gilt, große Wassermengen in große Förderhöhen zu bewegen.

Bauart

Hocheffizienz-Inlinepumpe mit EC-Motor und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Ausführung als einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung.

Einsatz

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.

Ausstattung/Funktion

Betriebsarten

  • Δp-c für konstanten Differenzdruck
  • Δp-v für variablen Differenzdruck
  • PID-Control
  • Stellerbetrieb (n=constant)

Handbedienebene

  • Grüner Knopf und Display

Manuelle Funktionen

  • Einstellung des Differenzdruck-Sollwertes
  • Einstellung der Drehzahl (Handstellbetrieb)
  • Einstellung der Betriebsart
  • Einstellung Pumpe EIN/AUS
  • Konfiguration aller Betriebsparameter
  • Fehlerquittierung

Externe Steuerfunktionen

  • Steuereingang „Vorrang Aus“
  • Steuereingang „Externer Pumpentausch“ (nur wirksam bei Doppelpumpenbetrieb)
  • Analogeingang 0-10 V, 0–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
  • Analogeingang 2–10 V, 4–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
  • Analogeingang 0–10 V für Ist-Wert-Signal des Drucksensors
  • Analogeingang 2–10 V, 0-20 mA, 4–20 mA für Ist-Wert-Signal des Drucksensors

Melde- und Anzeigefunktionen

  • Sammelstörmeldung SSM
  • Sammelbetriebsmeldung SBM

Datenaustausch

  • Infrarot Schnittstelle zum drahtlosen Datenaustausch mit IR-Monitor/IR-Stick
  • Steckplatz für Wilo IF-Module (Modbus, BACnet, CAN, PLR, LON) zur Anbindung an die Gebäudeautomation

Sicherungsfunktionen

  • Motorvollschutz mit integrierter Auslöseelektronik
  • Zugriffssperre

Doppelpumpen-Management (2 x Einzelpumpe)

  • Haupt-/Reservebetrieb (automatische Störumschaltung)
  • Haupt-/Reservebetrieb Pumpentausch nach 24 Stunden
  • Additionsbetrieb
  • Additionsbetrieb (wirkungsgradoptimierte Spitzenlast-Zu- und -Abschaltung)

Lieferumfang

  • Pumpe
  • Einbau- und Betriebsanleitung

Typenschlüssel

Beispiel

Wilo-Stratos GIGA 40/1-51/4,5

Stratos

Hocheffizienzpumpe

GIGA

Inline-Einzelpumpe

40

Flanschnennweite DN

1-51

Nennförderhöhenbereich in [m]

4,5

Orientierungswert der Motornennleistung P2 in kW

-R1

Ausführung ohne Differenzdrucksensor

Technische Daten

  • Zulässiger Temperaturbereich des Fördermediums -20 °C bis +140 °C
  • Netzanschuss 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Schutzart IP 55
  • Nennweite DN 40 bis DN 100
  • Max. Betriebsdruck 16 bar bis +120 °C, 13 bar bis +140 °C

Werkstoffe

  • Pumpengehäuse und Laterne: EN-GJL-250
  • Laufrad: PPS-GF40 oder EN-GJL-200 abhängig vom Typ
  • Welle: 1.4122 oder 1.4542 abhängig vom Typ
  • Gleitringdichtung: AQEGG; andere Gleitringdichtungen auf Anfrage

Gesamtkennfeld

Wilo-Stratos GIGA
