Wilo-DrainLift SANI-S

De kleinste en lichtste enkelpomp-opvoerinstallatie voor eengezinswoningen en dubbele woonhuizen.

De kleinste en lichtste enkelpomp-opvoerinstallatie voor eengezinswoningen en dubbele woonhuizen.

De compacte enkele opvoerinstallatie voor fecaliën Wilo-DrainLift SANI-S is de kleinste en lichtste opvoerinstallatie volgens EN 12050-1 (zonder snijwiel) en is dankzij het stille bedrijf ideaal voor toepassing in een- en tweegezinswoningen.

Dankzij het grote pompvolume, de vrij te selecteren toevoermogelijkheden en de optionele uitvoering voor zeer agressieve media, is de Wilo-DrainLift SANI-S flexibel inzetbaar en gemakkelijk te installeren. Een geveerde terugslagklep beperkt het geluidsniveau aan het einde van iedere pompcyclus tot een minimum. Het gebruikersvriendelijke bouwtype maakt het onderhoud zeer eenvoudig.

Aanbevolen dienstverlening

Inbedrijfname

Onderhoud

De voordelen voor u

Eenvoudige installatie en gemakkelijk transport door de ruimtebesparende compacte constructie en het zeer lage gewicht
Bedrijfsveilig door groot schakelvolume, thermische motorbeveiliging en netonafhankelijk alarm
Corrosievrij ontwerp met technische kunststoffen en roestvrij staal biedt hoge betrouwbaarheid
Vrij te selecteren aansluitingen voor maximale flexibele montage
Eenvoudig onderhoud en eenvoudige reiniging dankzij transparant reservoirdeksel en reinigingsopening in de terugslagklep
Geveerde terugslagklep met lage geluidsontwikkeling aan het einde van een pompcyclus voor een stil bedrijf

Producteigenschappen

Reservoirdeksel met zichtvenster voor eenvoudige visuele controle
Reservoirontluchting DN 50
Vrij te kiezen toevoervlakken DN 100 – DN 150
Betrouwbare roestvrijstalen motor voor S3-bedrijf
Geveerde terugslagklep in DN 80 met reinigingsopening
Betrouwbare vrijstroomhydrauliek
Compact reservoir met groot schakelvolume
Aansluiting voor handmatig leegmaken 50 mm

Producteigenschappen

Reservoirdeksel met zichtvenster voor eenvoudige visuele controle
Reservoirontluchting DN 50
Vrij te kiezen toevoervlakken DN 100 – DN 150
Betrouwbare roestvrijstalen motor voor S3-bedrijf
Geveerde terugslagklep in DN 80 met reinigingsopening
Betrouwbare vrijstroomhydrauliek
Compact reservoir met groot schakelvolume
Aansluiting voor handmatig leegmaken 50 mm

Milieuvriendelijke eigenschappen

Geselecteerde materialen voor een lange, betrouwbare levensduur van het product, met gerecyclede kunststoffen, waarvan sommige zelfs biologisch afbreekbaar zijn
Modulaire constructie met een kleiner aantal varianten en eenvoudig te vervangen onderdelen voor een nog langere levensduur van het product
Duurzame en CO2-neutrale productie en processen in onze Europese fabrieken

Wilo-DrainLift SANI-S

Bouwtype

Compacte, stekkerklare, volledig overstroombare enkelpomp-opvoerinstallatie voor het transport van fecaliënhoudend afvalwater.

Toepassing

Als opvoerinstallatie voor bovengrondse of voorwandinstallatie in gebouwen of voor ondergrondse installatie in pompschachten:

Als het afvalwater niet rechtstreeks via een natuurlijk verval in het riool kan worden geloosd
Ontworpen voor terugstroomveilige drainage van afvoerpunten onder het rioolniveau

Vloeistoffen

Voor het verzamelen en transporteren van deze media in commerciële zones:

Afvalwater met fecaliën
Afvalwater zonder fecaliën

De C-uitvoering is bedoeld voor het transport van agressieve media:

Condensaat uit ketels
Zeewater
Max. NaCl-gehalte (zout water): 30 g/l tot 20 °C
Zwembadwater, max. chloorgehalte: 400 mg/l
Vuilwater, licht zuur met een pH-waarde van > 3,5
Gedemineraliseerd/gezuiverd water

Transport van afvalwater conform 12050

De opvoerinstallatie voldoet aan norm DIN EN 12050-1.

Uitrusting/functie

Schakelkast met netonafhankelijk alarm en verzamelstoringsmelding
Stekkerklaar
Reservoir met revisieopening en transparante afdekking
Niveausensor 4 – 20 mA voor niveaumeting
Terugslagklep met revisieopening
Thermische motorbewaking met bimetaalsensor

Type-aanduiding

Voorbeeld:	DrainLift SANI-S.11/T540/3C-CEE
DrainLift	Productfamilie
SANI	Afvalwateropvoerinstallatie
S	Grootte
11	Max. opvoerhoogte in m bij Q = 0
T	Netaansluiting: M = 1~ T = 3~
540	Elektrisch kengetal: 5 = 50 Hz 6 = 60 Hz 23 = 230 V 38 = 380 V 40 = 400 V
3	Uitvoering van motor en schakeltoestel: 1 = Bedrijfssituatie: S3, Schakelkast: Control MS-L 3 = Bedrijfssituatie: S3, Schakelkast: Control EC-L
C	Uitvoering voor agressieve media
CEE	Stekker: EF = Schuko-stekker (CEE 7/7) G = G-type (UK) I = I-type (AU, NZ, ZH) CEE = verschillende CEE-faseomkeerstekkers (16 A/32 A, 3-polig; 32 A, 1-polig) O = zonder stekker

Technische gegevens

Netaansluiting: 1~230 V, 50 Hz; 3~400 V, 50 Hz
Bedrijfssituatie: S3 10%
Mediumtemperatuur: 3 ... 40 °C (37 ... 104 °F), max. 65 °C (149 °F), 5 minuten
Max. omgevingstemperatuur: 3 ... 40 °C (37 ... 104 °F)
Reservoirvolume: 47 l (12,5 US.liq.gal.)
Max. schakelvolume in reservoir afhankelijk van de toevoerhoogte: 25 l (6,5 US.liq.gal) (180 mm*)/32 l/8,5 US.liq.gal. (250 mm*)
Persaansluiting: DN 80, PN 10
Toevoeraansluiting: DN/OD 110; DN/OD 90
Ontluchtingsaansluiting: DN/OD 50
Beschermingsklasse opvoerinstallatie: IP68 (2 mWs/7 d)
Beschermingsklasse schakeltoestel: IP54
Geluidsniveau: 70 dB(A)

Materialen

Motorhuis: 1.4404 (AISI 316L)
Hydraulica: PP-GF30
Waaier: PP-GF30
Reservoir: PE
Terugslagklep: PPS

Constructie

Gas- en waterdicht verzamelreservoir:

Hellende bodem
Revisieopening met transparant deksel
Vrij te kiezen inlaten in de weergegeven gebieden
Niveaumeting met niveausensor 4 – 20 mA

Afvalwaterpomp:

Rechtstreekse montage op het verzamelreservoir
Motor met oppervlaktekoeling (luchtkoeling) en thermische motorbewaking
Persaansluiting met terugslagklep een aangebrachte revisieopening

Voorbedrade schakeltoestellen voor automatisch bedrijf:

Wilo-Control MS-L

Verzamelstoringsmelding via potentiaalvrij contact
Geïntegreerd en netonafhankelijk alarm
Instelbare nalooptijd
Aansluitkabel 1,5 m met voorgemonteerde stekker (de uitvoering 'O' wordt zonder stekker geleverd)

Wilo-Control EC-L

Bediening via het display en een alfanumeriek menu voorzien van symbolen
Verzamelstoringsmelding via potentiaalvrij contact
Enkelstoringsmelding via potentiaalvrij contact
ModBus-interface
Geïntegreerd en netonafhankelijk alarm
Instelbare nalooptijd
Aansluitkabel 1,5 m met voorgemonteerde stekker (de uitvoering 'O' wordt zonder stekker geleverd)

Leveringsomvang

Opvoerinstallatie met schakelkast en aansluitkabel met stekker (de uitvoering 'O' wordt zonder stekker geleverd!)
Flensaansluiting van DN 80, PN 10 tot DN/OD 110
Flexibel manchet DN/OD 110 voor afblaasaansluiting
Dubbele HT-sok DN/OD 50 voor ontluchtingsaansluiting
Dubbele HT-sok DN/OD 50 voor ontwateringsaansluiting
Toevoerset met gatenzaag 124 mm (5 inch) en afdichting voor HT-leiding DN/OD 110
Bodembevestigingsset
Geluidsisolatiemat
Accu 9 V

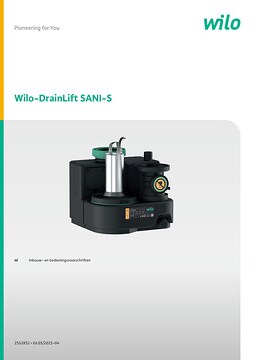

Inbouw- en bedieningsvoorschriften

Opties

Uitvoering voor agressieve media met ModBus-aansluiting

Inbouw- en bedieningsvoorschriften
