Wilo-Stratos PICO-Z

Maximale tapwaterhygiëne en laag energieverbruik.

Wilo-Stratos PICO-Z

Maximale tapwaterhygiëne en laag energieverbruik.

De Wilo-Stratos PICO-Z is de ideale circulatiepomp voor de voorziening van tapwater in woongebouwen met twee of meer woningen en kleinere gebouwen met een mix van wonen en werken. Met een pomphuis van roestvrij staal en de herkenning en ondersteuning van de thermische desinfectie biedt deze pomp de grootst mogelijke hygiënische veiligheid voor het totale tapwatersysteem. Dankzij de Wilo-connector kan de pomp snel elektrisch worden geïnstalleerd en met één klik in de fabrieksinstelling in bedrijf worden gesteld. De met een EC-motor uitgeruste hoogrendementpomp biedt samen met de handmatige of temperatuurgeregelde bedrijfsmodus alle mogelijkheden om het individuele stroomverbruik te verlagen. Het grote kleurendisplay en een overzichtelijk instellingsmenu in combinatie met de groene-knop-technologie maken de bediening van de pomp zeer comfortabel.

Aanbevolen dienstverlening

Installatieoptimalisering

Energy Solutions

De voordelen voor u

Pomphuis van roestvrij staal, herkenning en ondersteuning van de thermische desinfectie voor maximale hygiëne in het tapwatersysteem
Op de behoefte afgestemde, energiebesparende voorziening via temperatuurgeregelde of handmatige bedrijfsmodus
Groot kleurendisplay, overzichtelijk instellingsmenu en groene-knop-technologie voor eenvoudige bediening
Eenvoudige elektrische installatie dankzij de Wilo-connector
Actuele parameters zoals temperatuur, doorstroming, opgenomen vermogen en verbruikte kilowatturen op elk moment zichtbaar
Inbedrijfname met één klik via temperatuurregeling als fabrieksinstelling
Optioneel: Communicatie met behulp van externe extra modules

Producteigenschappen

Pomphuis van roestvrij staal
Aansluiting voor uitbreidingsmodule
Rechtstreekse toegang tot de motorschroeven
Volledig grafisch kleurendisplay
Warmte-isolatieschaal
EC-motor
Groene-knop-technologie
Eenvoudig toegankelijke Wilo-Connector

Producteigenschappen

Pomphuis van roestvrij staal
Aansluiting voor uitbreidingsmodule
Rechtstreekse toegang tot de motorschroeven
Volledig grafisch kleurendisplay
Warmte-isolatieschaal
EC-motor
Groene-knop-technologie
Eenvoudig toegankelijke Wilo-Connector

Producteigenschappen

Pomphuis van roestvrij staal
Aansluiting voor uitbreidingsmodule
Rechtstreekse toegang tot de motorschroeven
Volledig grafisch kleurendisplay
Warmte-isolatieschaal
EC-motor
Groene-knop-technologie
Eenvoudig toegankelijke Wilo-Connector

Milieuvriendelijke eigenschappen

Hoogrendementpomp met automatische vermogensaanpassing
Innovatieve regelingsmodi en nauwkeurige instelopties voor maximale energie-efficiëntie
Duurzame en CO2-neutrale productie en processen in onze Europese fabrieken

Wilo-Stratos PICO-Z

Bouwtype

Natloper-circulatiepomp met schroefdraadaansluiting, blokkeerstroombestendige EC-motor en geïntegreerde elektronische vermogensregeling.

Toepassing

Drinkwatercirculatiesystemen in gebouwentechniek en de industrie.

Uitrusting/functie

Bedrijfssituaties

T-const. voor temperatuurgestuurde modus
Δ p-c voor constante verschildruk
Constant toerental (n-const.)

Handbedieningsfuncties

Instelling van de bedrijfssituatie
Instelling van het pompvermogen (opvoerhoogte)
Instelling van de minimale temperatuur
Instelling van de minimale doorstroming
Pompontluchting
Handmatige herinschakeling
Reset-functie voor het resetten van de stroommeter
Reset-functie voor het resetten van de fabrieksinstellingen
Vergrendeling voor de blokkering van de instellingen

Automatische functies

Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie
Temperatuursturing voor constanthouding van de retourtemperatuur in het tapwatercirculatiesysteem
Thermische desinfectieroutine (herkenning en ondersteuning van de thermische desinfectie van het reservoir voor warm tapwater)
Automatische ontluchtingsfuncties
Automatische herstart

Meldings- en weergavefuncties

Afwisselende weergave:
- Actueel debiet Q [m³/h]
- Actuele opvoerhoogte H in [m]
- Actueel toerental n [tpm]
- Opgenomen vermogen P [W]
- Energieverbruik W [kWh]
- Actuele temperatuur T [°C]
Display voor waarschuwingsmeldingen (geel display) en foutmeldingen (rood display), steeds met foutcode en -beschrijving in tekstvorm
Displaystatus voor procesweergave (blauw display):
- Pompontluchting
- Handmatige herinschakeling
Statusled:
- Groene led: Storingsvrij bedrijf
- Blauwe led: Pompcommunicatie met externe module

Uitrusting

Steeksleutelaanzet op pomphuis
Elektrische snelkoppeling met Wilo-Connector
Blokkeerstroombestendige motor
Fijnfilter
Standaard warmte-isolatieschalen
Wilo-Connectivity Interface voor externe modules

Type-aanduiding

Voorbeeld:	Wilo-Stratos PICO-Z 20/0,5-4
Stratos PICO	Hoogrendementspomp (pomp met draadkoppeling), elektronisch geregeld
-Z	Drinkwatercirculatie
20/	Nominale doorlaat aansluiting
0,5-4	Nominaal opvoerhoogtebereik [m]

Technische gegevens

Mediumtemperatuur +2 °C tot +95 °C
Netaansluiting 1~230 V, 50 Hz
Beschermingsklasse IPX4D
Draadaansluiting G1¼, G1½, G2
Max. werkdruk 10 bar

Materialen

Pomphuis: Roestvrij staal
Warmte-isolatie: polypropyleen
Waaier: Kunststof
As: Oxidekeramiek
Lager: kool, met kunsthars geïmpregneerd

Leveringsomvang

Pomp
Warmte-isolatie
Wilo-Connector
Afdichtingen bij draadaansluiting
Inbouw- en bedieningsvoorschriften

Toebehoren

Draadaansluitingen
Passtukken
Wilo-Connector met 2 m aansluitkabel en Schuko-stekker
Haakse stekker met 2 m aansluitkabel
Wilo-Smart Connect module BT
Wilo-Connect module BMS
Wilo-Connect module Modbus RTU

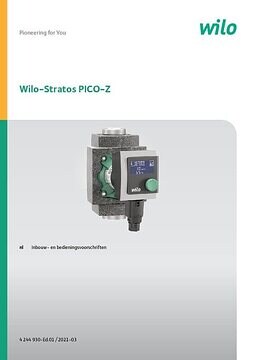

Inbouw- en bedieningsvoorschriften
