Keuzehulp voor compacte circulatiepompen in o.a. vloerverwarming

Energie-efficiënte compacte natlopercirculatiepompen met draadaansluiting vind je doorgaans in warmwaterverwarming en klimaattoepassingen. Deze pompen kunnen veel geld besparen voor de eindgebruiker. Zelfs bij vervanging, als de al geïnstalleerde pomp nog niet defect is. In Nederland vind je deze pompen vaak in vloerverwarmingssystemen en worden vandaar vaak vloerverwarmingspompen genoemd, terwijl je ze in veel meer toepassingen tegenkomt.

Vind de geschiktste circulatiepomp voor vloerverwarming

Een circulatiepomp vervangen in jouw systeem, of deze nu defect is of niet. Het klinkt makkelijker dan het is. Je kunt uiteraard de grootste pomp aanschaffen, zodat je nooit aan comfort tekort komt, maar efficiënt is dat logischerwijs niet. Wij hebben twee tools die je kunnen helpen met het vinden van de voor je optimale circulatiepomp. Bij de eerste tool ga je uit van de bestaande pomp in de installatie en bij het tweede selecteer je opnieuw de pomp op basis van het huidige werkpunt. Dit laatste kan een extra besparing opleveren, omdat de nieuwe pomp dan exact past bij de hedendaagse behoefte.

Als je het werkpunt van de pomp weet, dit omvat de volumestroom (Q) en de opvoerhoogte (H), is een nieuwe circulatiepomp vlot gevonden. Door deze gegevens in te vullen in de dimensioneringstool van Wilo vindt je snel en eenvoudig de modellen die in jouw installatie passen.

Vind snel de juiste circulatiepomp

De snelste methode om een nieuwe circulatiepomp te vinden is deze uit te wisselen met de uitwisseltabel van Wilo. Door slechts het oude type in te voeren vindt je snel de vergelijkbare vervanger voor het bestaande model. Het maakt niet uit of deze pomp van Wilo is of van een ander merk.

Wissel eenvoudig jouw oude circulatiepomp uit

Bij de selectie of uitwisseling van kleine circulatiepompen zoals bijvoorbeeld vloerverwarmingspompen krijgt je waarschijnlijk zowel de energie-efficiënte Wilo-Stratos PICO, als de eenvoudige Wilo-Varios PICO-STG, als de energie-efficiënte Wilo-Yonos PICO als optie naar voren. Deze drie pompen kennen veel overeenkomsten maar ook verschillen ze van elkaar.

Let bij de uitwisseling op de inbouwlengte. De meeste modellen circulatiepompen waren en zijn beschikbaar in zowel 130 mm als 180 mm.

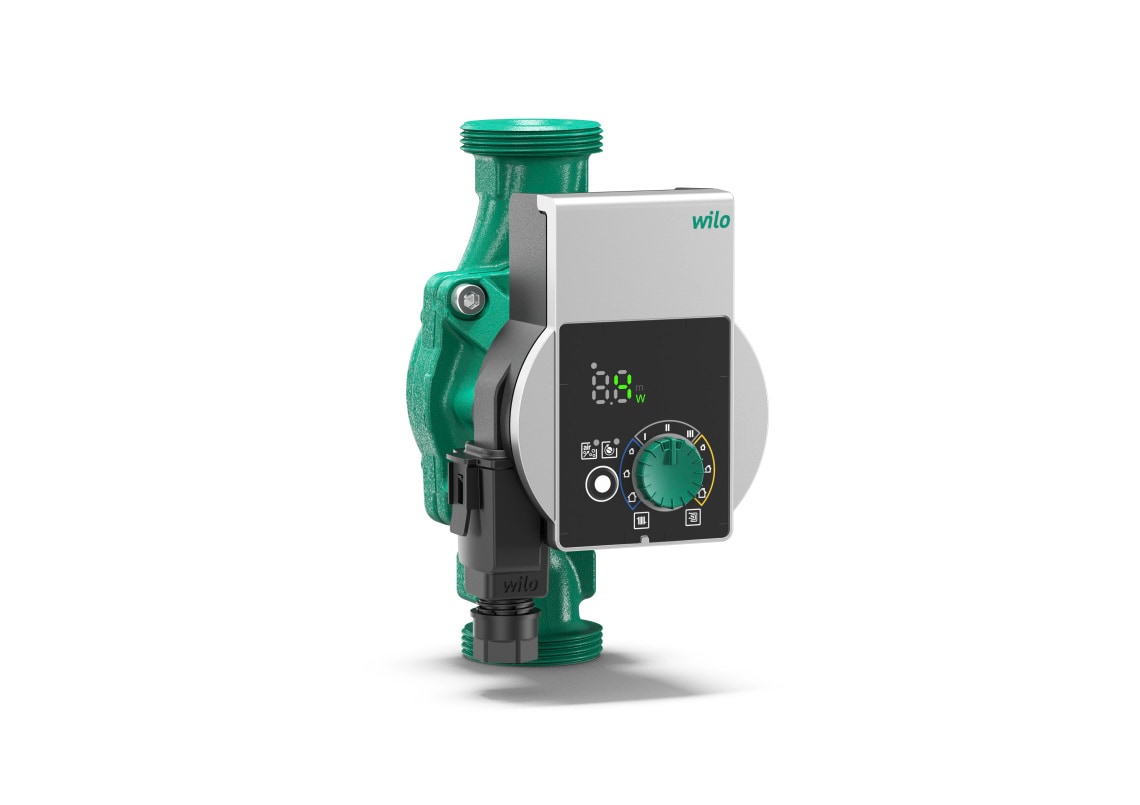

Wilo-Yonos PICO

Nog meer comfort, nog minder stroomverbruik.

Wilo-Varios PICO-STG

De meest veelzijdige vervangende pomp ooit gemaakt.

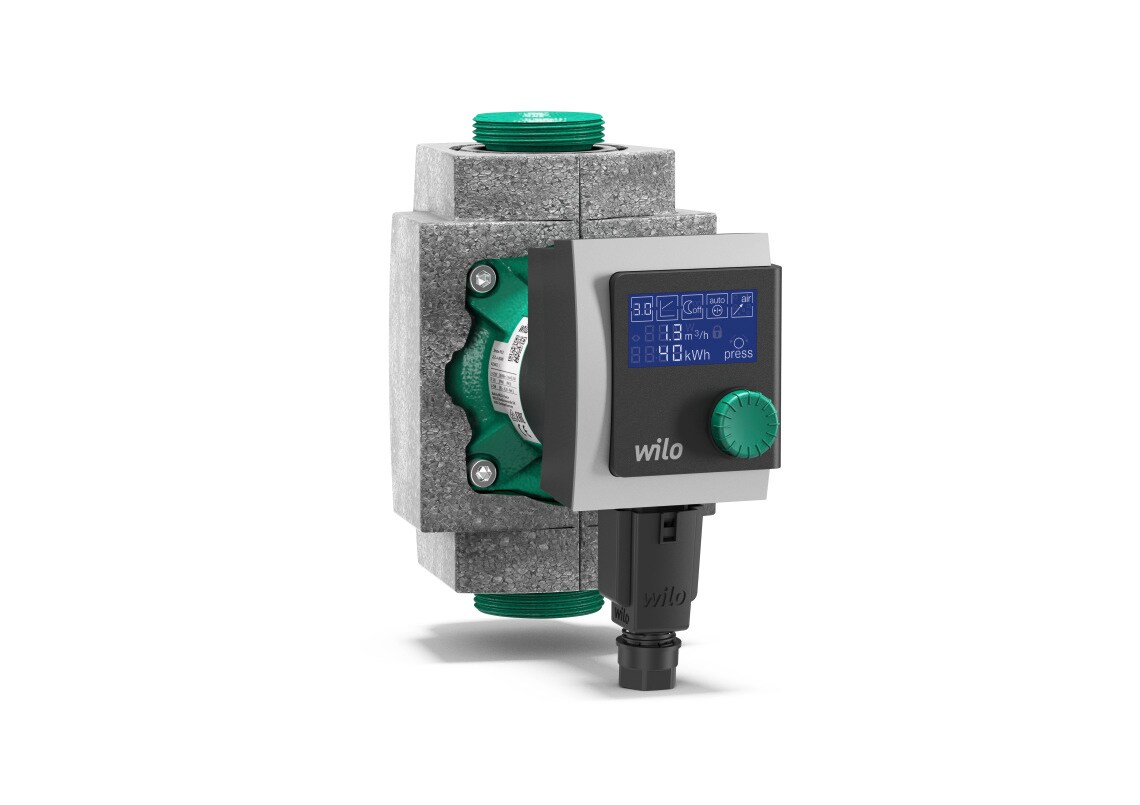

Stratos PICO

Maximaal comfort dankzij de instellingsassistent.

Eenvoudig te installeren circulatiepomp

Het installeren van de Wilo-Stratos PICO, Wilo-Varios PICO-STG en Wilo-Yonos PICO is een fluitje van een cent voor de installateur. Dit door de oude pomp los te schroeven en te verwijderen. Hierna plaatst je de nieuwe pomp en schroef je deze vast.

Het opnieuw elektrisch aansluiten van de pomp is kinderspel met de nieuwe Wilo-connector. Je hebt hier geen voor gereedschap nodig. Uiteraard haal je wel eerst de stroom van de groep af waarin de pomp aansluit. Heb je al een pomp draaien met een Wilo-connector? Dan hoef je na het vervangen van de pomp alleen nog de stekker aan te sluiten op de nieuwe pomp.

Onluchtingsroutine voorkomt lucht in het pomphuis

Een circulatiesysteem waarin geen lucht zit zorgt voor een efficiënte transport van het medium. Maar dat niet alleen, het voorkomt ook storingen en voorkomt mogelijk ook het defect raken van de waaier. Het ontluchten van het pomphuis is daarom een hoognodig onderdeel van de inbedrijfname van de pomp. Wilo heeft hiervoor de ontluchtingsroutine als functie aan de pompen toegevoegd. Dit programma verplaatst, in slechts 10 minuten, alle aanwezige lucht uit het pomphuis, hierna onlucht je de installatie op het hoogste punt. Alleen dan werkt de installatie vrijwel geruisloos en uiterst efficiënt.

Circulatiepompen hebben verschillende displays

Waar het pomphuis er altijd hetzelfde uitziet, is dat voor het display en de bediening totaal anders. Bij compacte circulatiepompen gaat dat van eenvoudige LED's tot aan een compleet kleurendisplay.

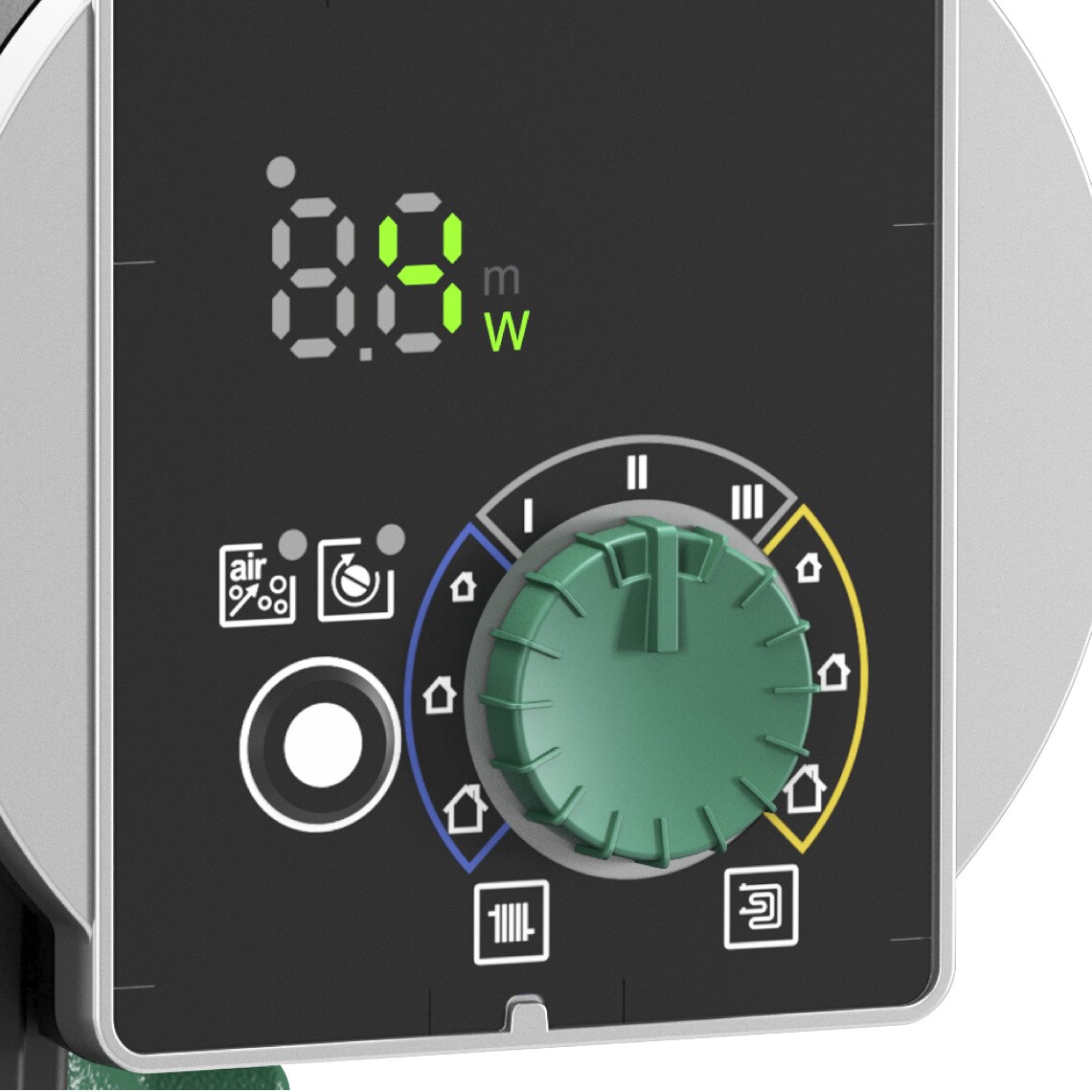

Yonos PICO voorzien van eenvoudige LED

Display Wilo-Yonos PICO

De Yonos PICO beschikt over een eenvoudige LED voor de weergave van:

  • het actuele opgenomen vermogen in W;
  • de actuele doorstroming in m³/h;
  • de opvoerhoogte bij instelling;
  • storingsmeldingen (foutcodes);
  • handmatig geactiveerde herstart- of ontluchtingsfunctie.

Varios PICO-STG voorzien van diverse LEDs

Display Wilo-Varios PICO-STG

De Varios PICO-STG beschikt over een diverse LEDs voor de weergave van:

  • de geselecteerde regelingsmodus;
  • de gekozen karakteristiek binnen de regelingsmodus of iPWM-type;
  • de geactiveerde synchronisatiefunctie en led-codering;
  • de handmatige herstart of ontluchtingsfunctie;
  • Bedrijfs- en storingsindicatie.

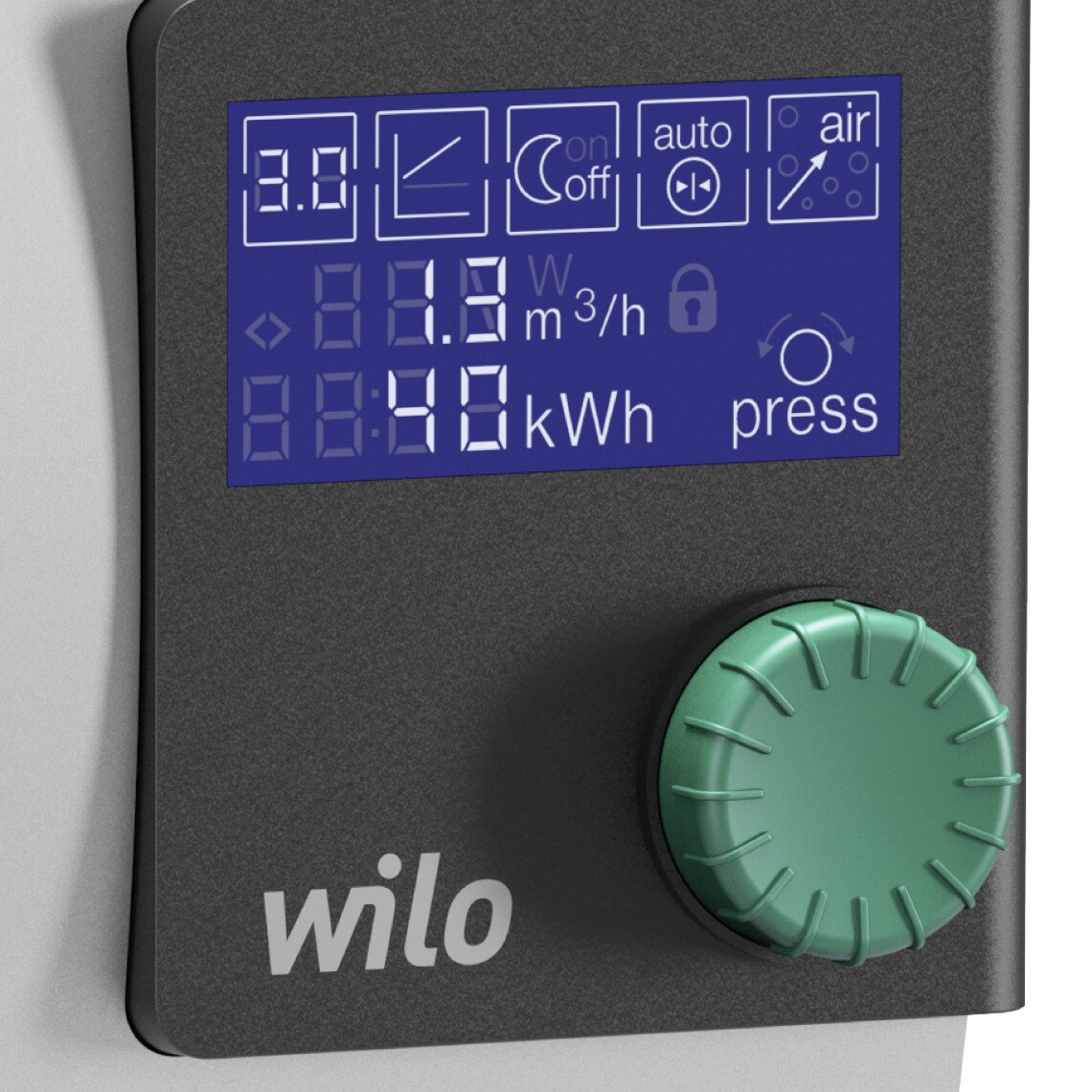

Stratos PICO voorzien van kleuren LCD

Display Wilo-Stratos PICO

De Stratos PICO beschikt over een uitgebreide kleuren-LCD voor de:

  • afwisselende weergave van:
    • het actueel debiet;
    • de actuele opvoerhoogte;
    • het actueel toerental;
    • het opgenomen vermogen;
    • het energieverbruik.
  • waarschuwingsmeldingen (geel display) en foutmeldingen (rood display), steeds met foutcode en -beschrijving in tekstvorm
  • displaystatus voor procesweergave (blauw display):
    • Pompontluchting
    • Handmatige herinschakeling
  • statusled:
    • Groene led: Storingsvrij bedrijf
    • Blauwe led: Pompcommunicatie met externe module

Circulatiepomp eenvoudig in te stellen met groene knop

Het instellen van de nieuwe circulatiepomp is uiterst eenvoudig met de befaamde "groene-knop-technologie". Zowel de Yonos PICO als de Stratos PICO pompen beschikken over deze groene knop, welke het instellen van de pomp super eenvoudig maakt. De Varios PICO-STG maakt gebruik van drukknoppen. Alle drie de pompen beschikken in ieder geval over de modi constante verschildruk, variabele verschildruk en Constant toerental (n-const.). De Yonos PICO en de Stratos PICO zijn tot 0,1 meter nauwkeurig in te voeren.

Meer instelmodi Varios PICO-STG

Naast de drie bekende standen is de Wilo-Varios PICO-STG ook aan te sluiten op een externe regeling door iPWM-signaaliPWM GT (verwarming/geothermie, niet bij Varios PICO-STG .../1-13) en iPWM ST (zonne-energie).

Meer instelmodi van de Stratos PICO

Naast constante verschildruk en variabele verschildruk is deze laatste ook te combineren met Dynamic Adapt plus, deze past dynamisch het vermogen bij een aanzienlijk lagere vraag verder aan. Bij zeer kleine debieten wordt de pomp hiervoor in een hydraulische stand-by gezet, welke vlot reageert op een toenemende vraag, hierdoor wordt nog meer energie bespaart.

Ook beschikt de Stratos PICO over automatische nachtverlaging. Hierbij herkent de pomp door elektronische analyse van een temperatuursensor een verlaging van de mediumtemperatuur en schakelt over naar minimum toerental.

Als laatste is deze pomp compatibel met de Wilo-Smart Balance app, waarmee je de pomp met je smartphone kunt bedienen. (Hiervoor is wel de optionele bluetoothmodule op de pomp nodig).

Uiterst energie-efficiënte warmwatercirculatie

Beide pompen zijn uiterst energie-efficiënt, bij vervanging van een standaard circulatiepomp is de terugverdientijd vaak al minder dan twee jaar. Naast de ontluchting, bepaalt ook de modus waarop de pomp draait hoe efficiënt deze is voor de eindgebruiker.

Energy Savings Stratos PICO Varios PICO-STG and Yonos PICO

Minimum opgenomen vermogen Yonos PICO en Varios PICO-STG

De Yonos PICO en Varios PICO-STG hebben een minimum opgenomen vermogen op alle modellen van slechts 4 watt.

Handige foutcodes die je informeren

Wanneer de circulatiepomp zijn werk niet kan doen, valt deze in storing. Dat is natuurlijk vervelend en natuurlijk wil je dan zo snel mogelijk weten wat er aan de hand is. De storing kan diverse oorzaken hebben. Wanneer de pomp in storing valt verschijnt er een code op het display van de pomp. Met deze code kun je op de website of in de Wilo-Assistent App snel terugvinden wat deze foutcode veroorzaakt en wat de mogelijke oplossingen kunnen zijn om dit op te lossen.

Bij de Stratos PICO is een storing direct zichtbaar doordat het display rood kleurt. Het display toont de oorzaak en de mogelijke oplossingen zonder tussenkomst van de Wilo-Assistent App of website, maar zijn deze direct af te lezen op het kleurenscherm.

Vind oorzaken en oplossingen van storingscodes

Handige functies op circulatiepompen van Wilo

Bij herkenning van blokkering herstart de pomp zich. Zo moet de pomp zijn werk weer gaan doen zoals het hoort. Ook is het mogelijk de pomp handmatig te herstarten.

Meer handige functies op de Yonos PICO

  • Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie;
  • Automatische droogloopdetectie.

Meer handige functies op de Varios PICO-STG

  • Activering van de synchronisatiefunctie en led-codering.

Meer handige functios op de Stratos PICO

  • Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie;
  • Automatische reductiebedrijf;
  • Automatische ontluchtingsfuncties;
  • Automatische droogloopherkenning;
  • Instelling automatische verlaging;
  • Instelling automatisch bedrijf voor drukonafhankelijke ventielen;
  • Reset-functie voor het resetten van de stroommeter;
  • Reset-functie voor het resetten van de fabrieksinstellingen;
  • Vergrendeling voor de blokkering van de instellingen.

Grafieken Wilo-Yonos PICO

yonos pico uk bigdut 01

Grafieken Wilo-Varios PICO-STG

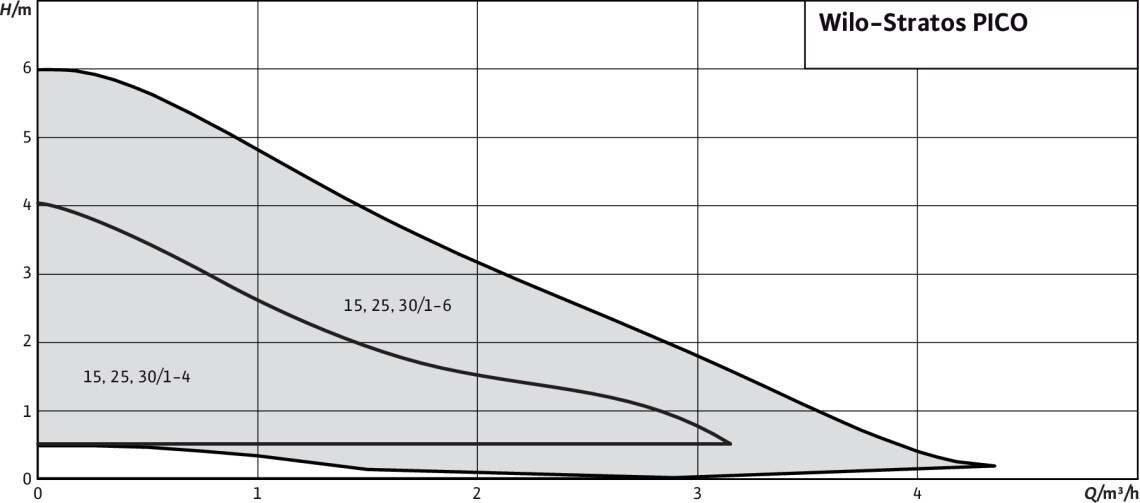

Grafieken Wilo-Stratos PICO

Leveringsomvang Yonos PICO

In de doos van de Wilo-Yonos PICO vind je het volgende:

  • Wilo-Connector;
  • Afdichtingen;
  • Inbouw- en bedieningsvoorschriften (handleiding).

De isolatieschalen zijn optioneel verkrijgbaar.

Leveringsomvang Varios PICO-STG

In de doos van de Wilo-Varios PICO-STG vind je het volgende:

  • Wilo-Connector;
  • Kabel met 3-polige pompstekker
  • Afdichtingen;
  • Inbouw- en bedieningsvoorschriften (handleiding).

De isolatieschalen zijn optioneel verkrijgbaar.

Leveringsomvang Stratos PICO

In de doos van de Wilo-Stratos PICO vind je het volgende:

  • Wilo-Connector
  • Afdichtingen;
  • Inbouw- en bedieningsvoorschriften (handleiding);
  • Isolatieschalen.

Minimaal twee jaar fabrieksgarantie op circulatiepompen

Op pompen van Wilo ontvang je tussen de twee en vijf jaar garantie.

Twee jaar fabrieksgarantie

Zowel de Wilo-Yonos PICO als de Wilo-Varios PICO-STG hebben 2 jaar fabrieksgarantie.

De Wilo-Yonos PICO voor nog meer comfort, nog minder stroomverbruik.is verkrijgbaar vanaf € 350,-*¹

Specificaties Wilo-Yonos PICO

Wilo-Varios PICO-STG, de meest veelzijdige vervangende pomp ooit gemaakt is vekrijgbaar vanaf € 609,-

Specificaties Wilo-Varios PICO-STG

Wilo-Stratos PICO voor maximaal comfort dankzij de instellingsassistent.is verkrijgbaar vanaf € 439,-*¹

Specificaties Wilo-Stratos PICO

Bruto adviesprijs excl. BTW op 01 januari 2022

Belangrijkste Toebehoren op een rij

Hieronder vind je de belangrijkste toebehoren voor de Wilo-Stratos PICO (-Z), de Wilo-Varios PICO-STG en de Wilo-Yonos PICO (-D).

dämmschale star 25 pic 01

Warmte-isolatieschaal

Geschikt voor:

- Wilo-Stratos PICO

- Wilo-Yonos PICO

Connector

Geschikt voor:

- Wilo-Stratos PICO (-Z)

- Wilo-Varios PICO-STG

- Wilo-Yonos PICO (-D)

Smart Connect module BT

Geschikt voor:

- Wilo Stratos PICO (niet Wilo-Stratos PICO-Z)

Alle productdetails

Hieronder vind je alle producteigenschappen per productserie.

Alle kenmerken

Yonos PICO Varios PICO-STG Stratos PICO
Enkelpomp Yonos PICO Varios PICO-STG Stratos PICO
Dubbeldpomp Yonos PICO-D
Tapwaterpomp Stratos PICO-Z
Display LED LED Kleuren-LCD
Bediening Groene-knoptechnologie Drukknoppen Groen-knoptechnologie
Bediening met App - - met Smart Connect Module BT
Beste Energie-Efficiëntie-Index 0,18 ≤ EEI ≤ 0,23 (enkelpomp);
0,20 ≤ EEI ≤ 0,23 (dubbelpomp).
0,20 ≤ EEI ≤ 0,23 0,18 ≤ EEI ≤ 0,23 (enkelpomp);
Netaansluiting 1~230 V, 50/60 hZ 1~230 V, 50/60 hZ 1~230 V, 50/60 hZ
Beschermingsklasse IPX2D IPX4D IPX4D
Isolatieklasse F F F
Opvoerhoogte in meter 1-4 tot 1-8 (Yonos PICO)
1-6 tot 1-8 (Yonos PICO-D)
1-7 tot 1-13 0,5-4 tot 0,5-8 (Stratos PICO)
1-4 tot 1-6 (Stratos PICO)
Leidingaansluitingen
Draadmaten G1 tot G2 (Yonos PICO)
G2 (Yonos PICO-D)
G1 tot G2 G1 tot G2 (Stratos PICO)
G1¼ (Stratos PICO-Z)
Druktrap 10 bar 10 bar 10 bar
Mediumtemperatuurbereik bij verwarming -10 °C tot +95 °C -20 °C tot +110 °C -10 °C tot +110 °C (Stratos PICO)
+2 °C tot +70 °C (Stratos PICO-Z)
Mediumtemperatuurbereik bij drinkwater - - +2 °C tot +70 °C (Stratos PICO-Z)
Omgevingstemperatuurbereik -10 °C tot 40 °C -10 °C tot 40 °C -10 °C tot 40 °C (Stratos PICO)
0 °C tot 40 °C (Stratos PICO-Z)
Pomphuis Gietijzer Gietijzer Gietijzer (Stratos PICO)
RVS (Stratos PICO-Z)
As RVS RVS RVS
Lager Kool, met metaal geïmpregneerd Kool, met metaal geïmpregneerd Kool, met metaal geïmpregneerd (Stratos PICO)
Kool, met kunsthars geïmpregneerd (Stratos PICO-Z)
Waaier PP-GF40 PP-GF40 PP-GF40 (Stratos PICO)
PP-GF30 (Stratos PICO-Z)
Applicatiegestuurde instelling - - X (Stratos PICO)
- (Stratos PICO-Z)
Connectivity - - Bluetooth met accessoire Smart Connect Module BT (Stratos PICO)
Wilo-Connector X X X
Ontluchtingsroutine X X X
Instelmodi - Regelbedrijf (n=constant);
- Δp-c;
- Δp-v.
- Regelbedrijf (n=constant);
- Δp-c;
- Δp-v.
- Regelbedrijf (n=constant) (Stratos PICO);
- Δp-c;
- Δp-v (Stratos PICO);
- Temperatuurgestuurde modus (Stratos PICO-Z).
Extra functies - Dynamic Adapt plus;
- Compatibel met de app Wilo-Smart Balance.
Warmte-isolatieschalen Optioneel Optioneel Inclusief
Koelings-isolatieschalen - - -
Leveringsomvang - Pomp;
- Wilo-Connector;
- Afdichtingen;
- Inbouw- en bedieningsvoorschriften.
- Pomp;
- Wilo-Connector;
- Kabel met 3-polige pompstekker;
- Afdichtingen;
- Inbouw- en bedieningsvoorschriften.
- Pomp;
- Wilo-Connector;
- Warmte-isolatieschalen;
- Afdichtingen;
- Inbouw- en bedieningsvoorschriften.
Garantie Twee jaar Twee jaar Vijf jaar

X = inclusief
- = exclusief

Wilo-pompen zijn goed verkrijgbaar bij de technische groothandel bij jouw in de buurt

De Wilo-Stratos PICO, de Wilo-Varios PICO-STG en de Wilo-Yonos PICO zijn eenvoudig te verkrijgen via de technische groothandel bij jou in de buurt. Bezoek onze groothandelspagina om het voor jouw dichtstbijzijnde verkooppunt te vinden.
