CronoBloc-BL 100/295-132/2
Datenblatt
Hydraulische Daten
-
Max. Betriebsdruck p16 bar
-
Maximaler Betriebsdruck PN16 bar
-
Min. Medientemperatur Tmin-20 °C
-
Max. Medientemperatur Tmax140 °C
-
Max. Umgebungstemperatur Tmax40 °C
Motordaten
-
Netzanschluss3~400 V, 50 Hz
-
Spannungstoleranz±10 %
-
Motor-EffizienzklasseIE3
-
Motornennleistung P2132.00 kW
-
Nennstrom IN222.00 A
-
Nenndrehzahl n2900 rpm
-
Leistungsfaktor cos φ0.90
-
Motorwirkungsgrad ηM 50%95.4
-
Motorwirkungsgrad ηM 75%95.6
-
Motorwirkungsgrad ηM 100%95.4
-
IsolationsklasseF
-
Schutzart MotorIP55
Werkstoffe
-
Pumpengehäuse5.1301, KTL-beschichtet
-
LaufradEN-GJL-200
-
Welle1.4122
-
GleitringdichtungAQ1EGG
-
Laterne5.1301, KTL-beschichtet
Einbaumaße
-
Saugseitiger Rohranschluß RPSDN 125
-
Druckseitiger Rohranschluß RPDDN 100
Bestellinformationen
-
FabrikatWilo
-
ProduktbezeichnungCronoBloc-BL 100/295-132/2
-
EAN Nummer4048482990361
-
Artikelnummer9140054
-
Gewicht netto ca. m1183 kg
-
Gewicht brutto ca. m1279.0 kg
-
Längenmaß mit Verpackung1650 mm
-
Höhenmaß mit Verpackung980 mm
-
Breitenmaß mit Verpackung800 mm
-
VerpackungseigenschaftTransportverpackung
-
VerpackungsartHolzkiste
-
Minimale Bestellmenge1
Ausschreibungstext
Einstufige Trockenläufer-Kreiselpumpe in Block-Bauform für Fundamentaufstellung. Schwingungs- und geräuscharme Blockbauart mit Laterne und starr verbundenem Standardmotor (Norm-Motor). Mit zwangsumfluteter, drehrichtungsunabhängiger Faltenbalg-Gleitringdichtung (ab 37 kW/4-polig und 45 kW/2-polig optional mit einer Cartridge-Gleitringdichtung in Back-Pull-Out-System zum Gleitringdichtungsaustausch ohne Demontage des Motors) und kavitationsreduzierendem Laufrad. Flansche mit Druckmessanschlüssen R 1/8. Pumpengehäuse und Laterne sind kataphoresebeschichtet. Serienmäßig Motoren in IE3-Technologie. Pumpen mit Motoren ≥ 5,5 kW verfügen serienmäßig über Kaltleiterfühler als Motorschutz.
Betriebsdaten
-
FördermediumWater
-
Maximaler Betriebsdruck PN16 bar
Motordaten
-
Motor-EffizienzklasseIE3
-
Netzanschluss3~400 V, 50 Hz
-
Spannungstoleranz±10 %
-
Motornennleistung P2132000.0 W
-
Nenndrehzahl n2900 rpm
-
Nennstrom IN222.00 A
-
Leistungsfaktor cos φ0.90
-
Motorwirkungsgrad ηM 50%95.4
-
Motorwirkungsgrad ηM 75%95.6
-
Motorwirkungsgrad ηM 100%95.4
-
IsolationsklasseF
-
SchutzartIP55
Werkstoffe
-
Pumpengehäuse5.1301, KTL-beschichtet
-
LaufradEN-GJL-200
-
Welle1.4122
-
WellendichtungAQ1EGG
-
Laterne5.1301, KTL-beschichtet
Einbaumaße
-
Saugseitiger Rohranschluß RPSDN 125
-
Druckseitiger Rohranschluß RPDDN 100
Bestellinformationen
-
FabrikatWilo
-
ProduktbezeichnungCronoBloc-BL 100/295-132/2
-
Gewicht netto ca. m1183 kg
-
Artikelnummer9140054
Maße und Maßzeichnungen
CronoBloc-BL 100/295-132/2

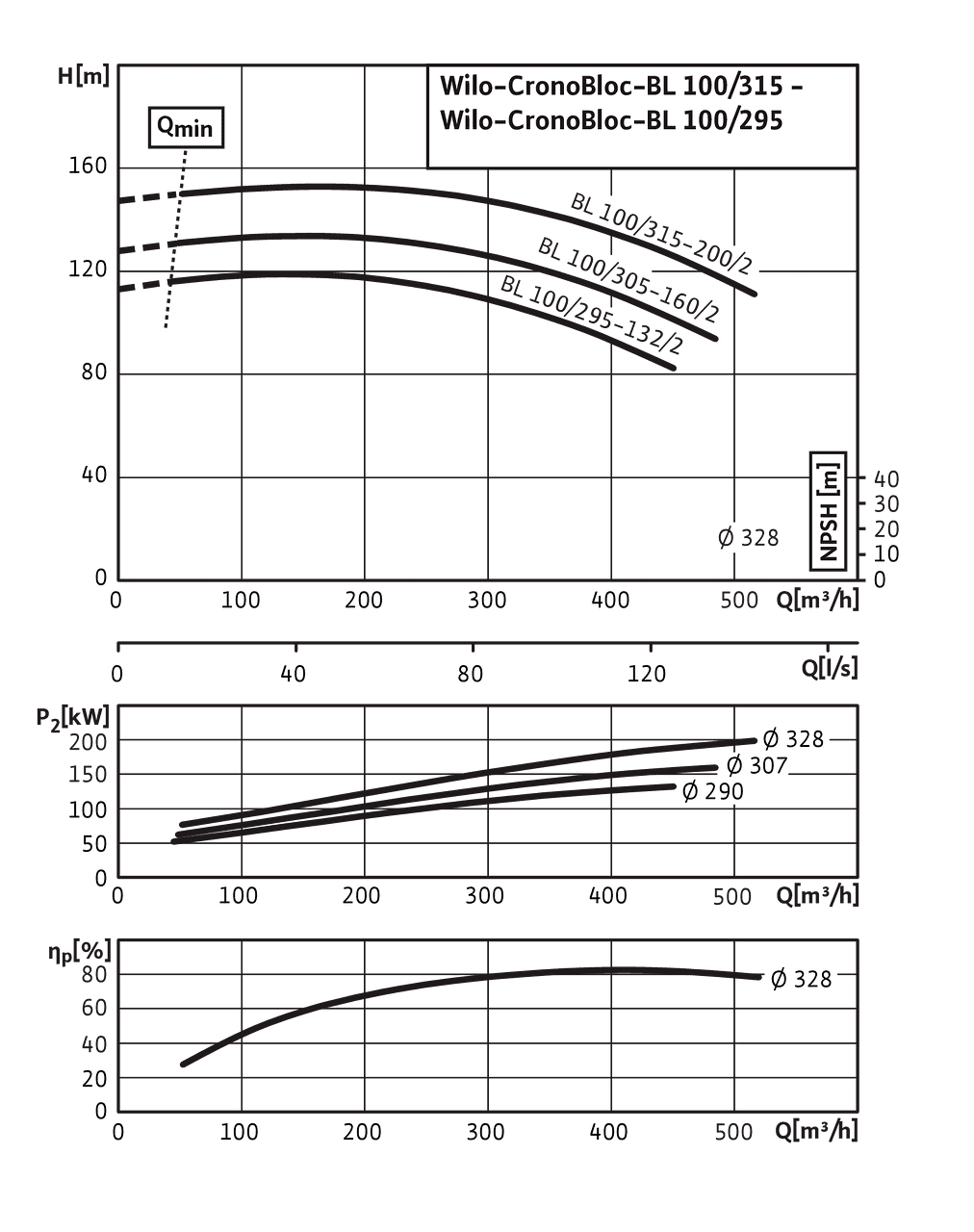

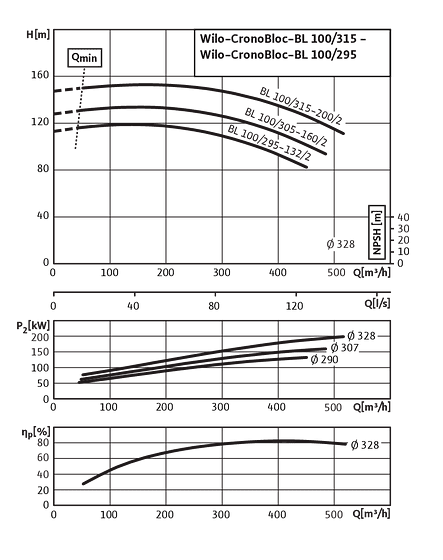

Kennlinien
Wilo-CronoBloc-BL 100/295-132/2 - Wilo-CronoBloc-BL 100/315-200/2
Klemmenplan
∆: Anschlussschema Dreieckschaltung
Y: Anschlussschema Sternschaltung
Motorschutzschalter bauseits erforderlich. Drehrichtung kontrollieren! Zur Drehrichtungsänderung zwei beliebige Phasen tauschen.
| P2≤ 3 kW | 3~400 V Y |
| 3~230 V ∆ | |
| P2≥ 4 kW | 3~690 V Y |
| 3~400 V ∆ |
Nach Entfernen der Brücken ist Y-∆-Anlauf möglich.
Bestellinformation
Bestellinformationen
-
FabrikatWilo
-
ProduktbezeichnungCronoBloc-BL 100/295-132/2
-
EAN Nummer4048482990361
-
Artikelnummer9140054
-
Gewicht brutto ca. m1279.0 kg
-
Gewicht netto ca. m1183 kg
-
Gesamtlänge L1480.0 mm
-
Höhe ohne Verpackung H878 mm
-
FarbeGrün
-
VerpackungseigenschaftTransportverpackung
-
VerpackungsartHolzkiste
-
Anzahl pro Layer1
-
Breite ohne Verpackung L660.0 mm
-
Minimale Bestellmenge1
-
Anzahl pro Palette1
