Multivert MVISE 410-3G
Aanbestedingstekst
Normaalzuigende verticale hogedrukpomp in inline-bouwtype met driefasige natlopermotor en ingebouwde frequentie-omvormer
De geïntegreerde frequentie-omvormer biedt de mogelijkheid voor een traploze toerentalregeling.
Regelingstypes
- Regelingstype 1: handmatige toerentalregeling via draaiknop
- Regelingstype 2: Drukregeling via 4 - 20 mA- resp. 0 - 10 V-sensorsignaal of andere regeling (temperatuur, debiet etc.) mogelijk, setpoint-instelling met draaiknop resp. via extern 0 - 10 V- resp. 4 - 20 mA-signaal
- Regelingstype 3: toerentalregeling via extern 0 – 20 mA- resp. 0 - 10 V-signaal
De elektronicamodule is uitgerust met een kortsluitvaste spanningsuitgang +24 V met max. contactbelastbaarheid van 50 mA. Module met potentiaalvrije contacten voor SSM en SBM, potentiaalvrije contacten voor het externe aan-/uit-bedrijf en een geïntegreerde motorbeveiliging met herkenning van een ontbrekende fase of watergebrek en het genereren van foutcodes via het display. Een slot voor de Wilo IF-modules PLR, LON voor de aansluiting op het gebouwbeheersysteem is beschikbaar.
Zelfontluchtende pomp in compacte constructie met doorlopende motorpompas en lagers aan de motorzijde. Alle hydraulische onderdelen en alle onderdelen die met het medium in aanraking komen, zijn van roestvrijstaal. De aansluiting vindt plaats via ovale flenzen.
De pomp is geschikt voor gebruik bij de watervoorziening en drukverhoging.
Bijzonderheden/productvoordelen
- Natlopertechnologie
- Nagenoeg geluidloos bedrijf (tot 20 dB(A) stiller dan conventionele pompen)
- Plaatsbesparend, compact bouwtype
- Nagenoeg onderhoudsvrij dankzij bouwtype zonder mechanische afdichtingen
- Drinkwatercertificering voor alle onderdelen die met de vloeistof in contact komen (EPDM-uitvoering)
Leveringsomvang
- Wilo-Multivert MVISE-hogedrukpomp
- Inbouw- en bedieningsvoorschriften
- Roestvrijstalen ovale tegenflenzen met bijbehorende schroeven, moeren en afdichtingen
Aanwijzingen voor het bouwtype
- Optionele, insteekbare IF-module
- Sensoren zijn verkrijgbaar als toebehoren.
Bedrijfsgegevens
-
VloeistofWater
Productgegevens
-
Min. Mediumtemperatuur Tmin-15 °C
-
Max. mediumtemperatuur Tmax50 °C
-
Max. omgevingstemperatuur Tmax50 °C
-
Maximale werkdruk PN16 bar
-
Toevoerdruk10 bar
Motorgegevens
-
Elektromagnetische compatibiliteitEN 61000-6-1, -2, -3, -4
-
Netaansluiting3~400 V, 50/60 Hz
-
Spanningstolerantie±10 %
-
Nominaal motorvermogen P22,00 kW
-
Nominale stroom IN6,50 A
-
Toerental min. nmin1000 tpm
-
Toerental max. nmax2900 tpm
-
IsolatieklasseF
-
BeschermingsklasseIP44
Materialen
-
PomphuisRoestvaststaal (RVS)
-
WaaierRoestvaststaal (RVS)
-
AsRoestvaststaal (RVS)
-
Materiaal afdichtingEPDM
Inbouwmaten
-
Leidingaansluiting aan de zuigzijdeG 1¼
-
Leidingaansluiting aan de perszijdeG 1¼
Informatie over bestellingen
-
FabricaatWilo
-
ProductaanduidingMultivert MVISE 410-3G
-
Gewicht netto ca. m35 kg
-
Artikelnummer4225626

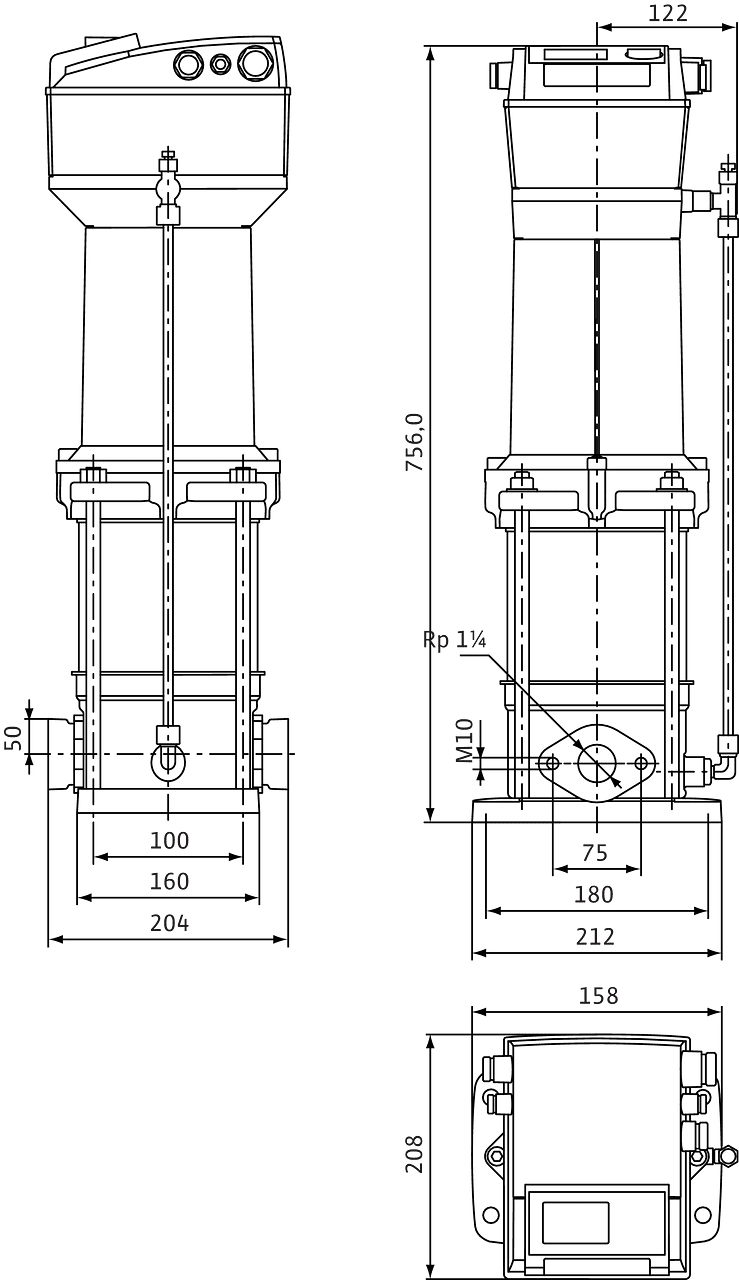

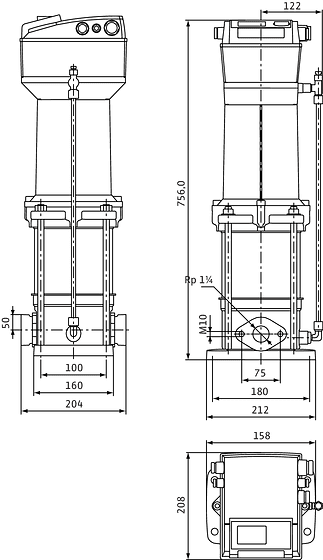

Maten en maatschetsen
2526593_ConGraph_mvise_2g__dim_01_0609

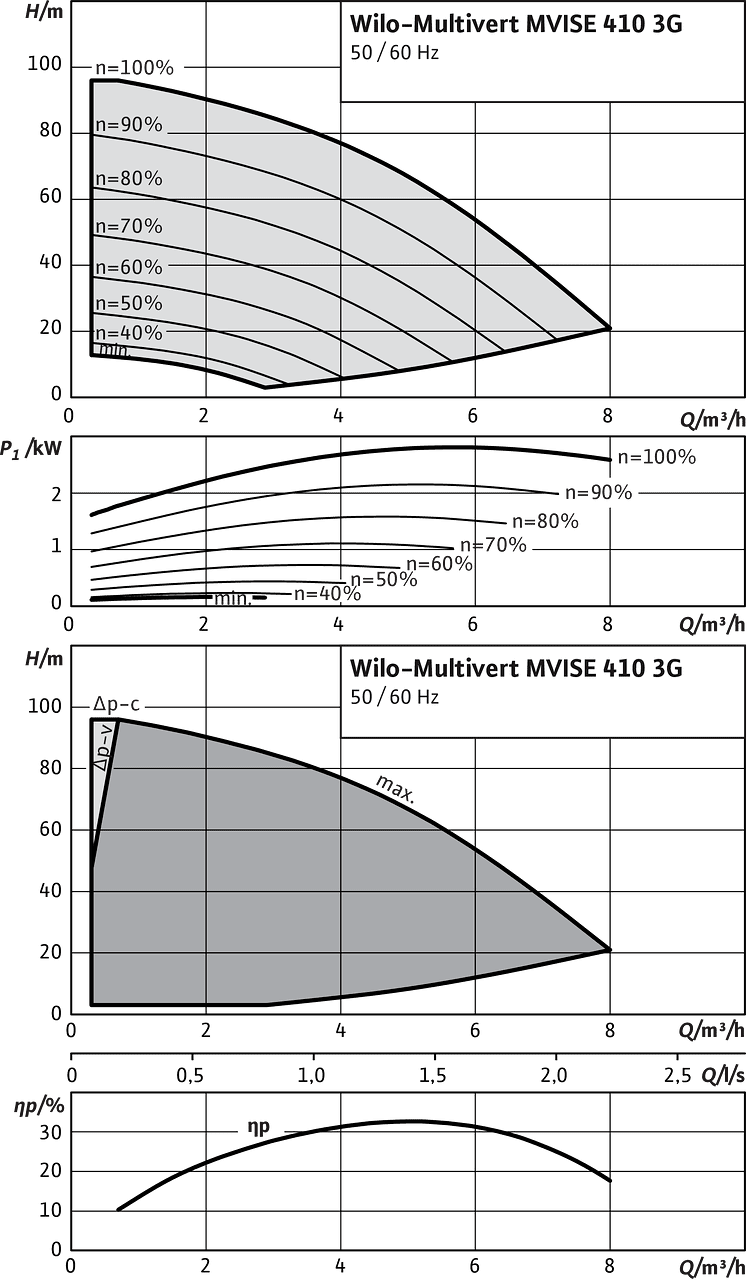

Karakteristieken
Wilo-Multivert MVISE 410 3G


Elektrisch aansluitschema
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW


Bestelinformatie
Informatie over bestellingen
-
FabricaatWilo
-
ProductaanduidingMultivert MVISE 410-3G
-
EAN-nummer4048482836379
-
Artikelnummer4225626
-
Gewicht bruto ca. m40,0 kg
-
Gewicht netto ca. m35 kg
-
Totale lengte L224,0 mm
-
Hoogte zonder verpakking H756 mm
-
Kleurgroen/zwart/zilver
-
VerpakkingseigenschapTransportverpakking
-
VerpakkingswijzeDoos
-
Aantal per layer1
-
Breedte zonder verpakking L212,0 mm
-
Minimale bestelhoeveelheid1
-
Aantal per pallet1
-
Beschikbaarheid op de markt2018-09-01
-
Date of introduction2018-09-01
