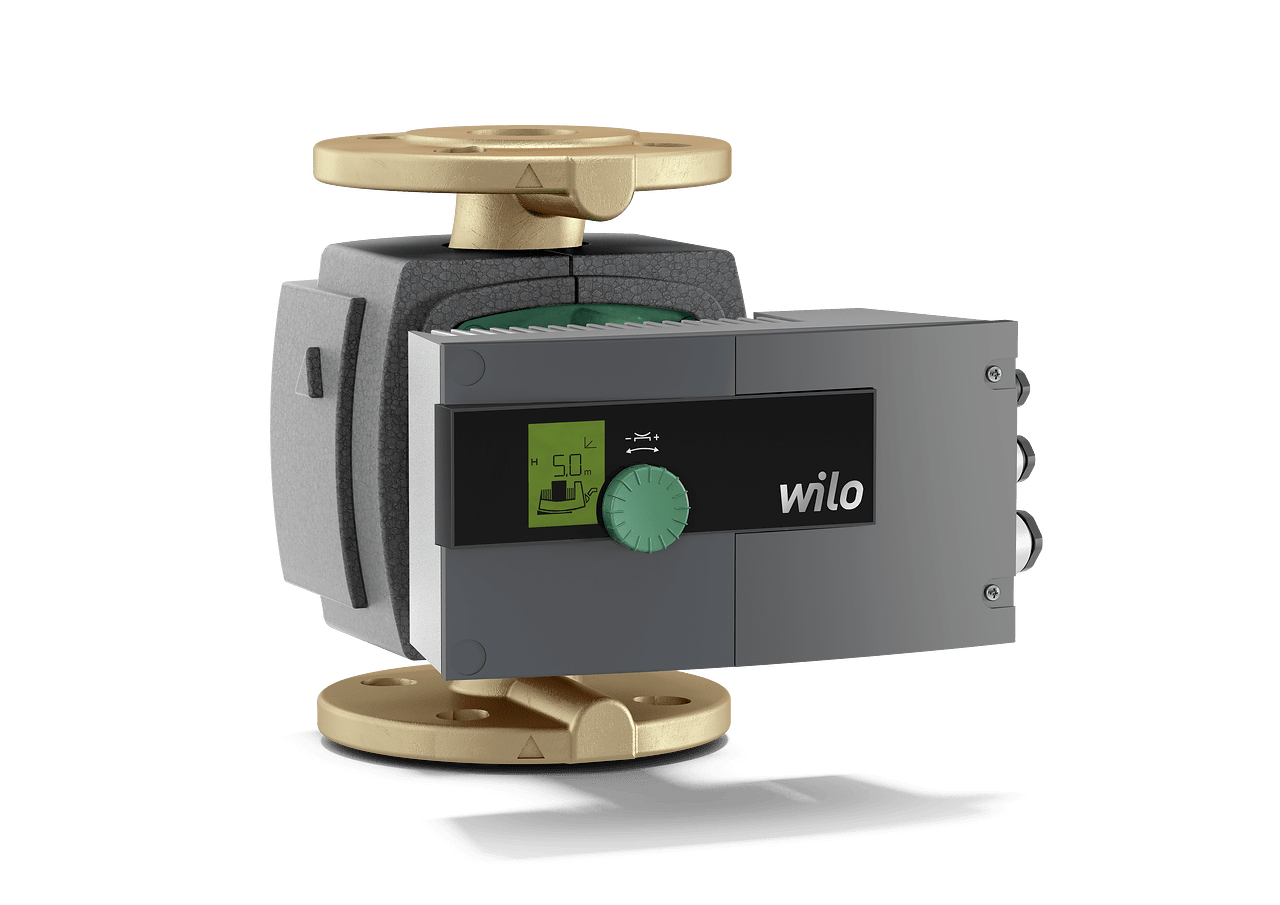

Wilo-Stratos-Z

Nazwa produktu	Przyłącze pompy	EEI ^*	Długość montażowa L0	Maks. ciśnienie robocze PN	Przyłącze sieciowe	Masa brutto ok. m	Liczba na paletę	Numer artykułu
Stratos-Z 25/1-8 PN 10	G 1½	≤0,20	180 mm	10 bar	1~230 V, 50/60 Hz	6 kg	32	2113789
Stratos-Z 25/1-8 PN10	G 1½	≤0,20	180 mm	10 bar	1~230 V, 50/60 Hz	6 kg	32	2090469
Stratos-Z 25/1-8 PN16	G 1½	≤0,20	180 mm	16 bar	1~230 V, 50/60 Hz	5,3 kg	32	2069758
Stratos-Z 30/1-8 PN 10	G 2	≤0,20	180 mm	10 bar	1~230 V, 50/60 Hz	6 kg	32	2113790
Stratos-Z 30/1-8 PN10	G 2	≤0,20	180 mm	10 bar	1~230 V, 50/60 Hz	6 kg	32	2090470
Stratos-Z 30/1-8 PN16	G 2	≤0,20	180 mm	16 bar	1~230 V, 50/60 Hz	5,3 kg	32	2066864
Stratos-Z 30/1-12 GG PN10	G 2	≤0,20	180 mm	10 bar	1~230 V, 50/60 Hz	6,5 kg	30	2090476
Stratos-Z 30/1-12 GG PN16	G 2	≤0,20	180 mm	16 bar	1~230 V, 50/60 Hz	6,5 kg	30	2069757
Stratos-Z 30/1-12 PN 6/10	G 2	≤0,20	180 mm	10 bar	1~230 V, 50/60 Hz	7,5 kg	30	2090471
Stratos-Z 30/1-12 PN 6/10	G 2	≤0,20	180 mm	10 bar	1~230 V, 50/60 Hz	7,5 kg	30	2113791
Stratos-Z 30/1-12 PN16	G 2	≤0,20	180 mm	16 bar	1~230 V, 50/60 Hz	7,9 kg	30	2063403
Stratos-Z 40/1-8 GG PN6/10	DN 40	≤0,20	220 mm	10 bar	1~230 V, 50/60 Hz	12,3 kg	30	2090477
Stratos-Z 40/1-8 GG PN16	DN 40	≤0,20	220 mm	16 bar	1~230 V, 50/60 Hz	12,3 kg	30	2069738
Stratos-Z 40/1-8 PN 6/10	DN 40	≤0,20	220 mm	10 bar	1~230 V, 50/60 Hz	12,1 kg	30	2113792
Stratos-Z 40/1-8 PN 6/10	DN 40	≤0,20	220 mm	10 bar	1~230 V, 50/60 Hz	12,3 kg	30	2090472
Stratos-Z 40/1-8 PN16	DN 40	≤0,20	220 mm	16 bar	1~230 V, 50/60 Hz	12,3 kg	30	2069737
Stratos-Z 40/1-12 PN 6/10	DN 40	≤0,20	250 mm	10 bar	1~230 V, 50/60 Hz	17,1 kg	20	2113793
Stratos-Z 40/1-12 PN6/10	DN 40	≤0,20	250 mm	10 bar	1~230 V, 50/60 Hz	17,3 kg	20	2090473
Stratos-Z 40/1-12 PN16	DN 40	≤0,20	250 mm	16 bar	1~230 V, 50/60 Hz	17,3 kg	20	2066865
Stratos-Z 50/1-9 PN 6/10	DN 50	≤0,20	280 mm	10 bar	1~230 V, 50/60 Hz	19,1 kg	20	2113794
Stratos-Z 50/1-9 PN6/10	DN 50	≤0,20	280 mm	10 bar	1~230 V, 50/60 Hz	19,3 kg	20	2090474
Stratos-Z 50/1-9 PN16	DN 50	≤0,20	280 mm	16 bar	1~230 V, 50/60 Hz	19,3 kg	20	2069736
Stratos-Z 65/1-12 PN 6/10	DN 65	≤0,20	340 mm	10 bar	1~230 V, 50/60 Hz	33,1 kg	12	2113795
Stratos-Z 65/1-12 PN 6/10	DN 65	≤0,20	340 mm	10 bar	1~230 V, 50/60 Hz	33,1 kg	12	2152256
Stratos-Z 65/1-12 PN 6/10	DN 65	≤0,20	340 mm	10 bar	1~230 V, 50/60 Hz	33,3 kg	12	2090475
Stratos-Z 65/1-12 PN 6/10	DN 65	≤0,20	340 mm	10 bar	1~230 V, 50/60 Hz	33,3 kg	12	2152257
Stratos-Z 65/1-12 PN16	DN 65	≤0,20	340 mm	16 bar	1~230 V, 50/60 Hz	33,3 kg	12	2099029

Wilo-Stratos-Z

Rodzaj konstrukcji

Bezdławnicowa pompa cyrkulacyjna z przyłączem gwintowanym lub kołnierzowym, silnikiem EC i automatycznym dopasowaniem wydajności

Zastosowanie

Instalacje cyrkulacyjne wody użytkowej wszystkich wersji, wodne instalacje grzewcze wszystkich systemów, instalacje klimatyzacyjne, zamknięte obiegi chłodzenia, przemysłowe instalacje cyrkulacyjne

Wyposażenie/funkcja

Tryby pracy

Tryb sterowania (n = stały)
Δp-c dla stałej różnicy ciśnień
Δp-v dla zmiennej różnicy ciśnień
Δp-T regulacja wg różnicy ciśnień w zależności od temperatury (programowanie przez IR-Stick, IR-Monitor, Modbus, BACnet, LON lub CAN)
Funkcja Q-Limit do ograniczenia maksymalnego przepływu (ustawienie przez IR-Stick)

Funkcje ręczne

Ustawianie rodzaju pracy
Ustawianie wartości zadanej różnicy ciśnień
Ustawianie automatycznej pracy w trybie obniżenia nocnego
Ustawianie WŁ./WYŁ. pompy
Ustawianie prędkości obrotowej (tryb regulacji ręcznej)

Funkcje automatyczne

Płynne dopasowanie wydajności w zależności od rodzaju pracy
Automatyczna praca z obniżeniem
Funkcja deblokady
Łagodny rozruch
Pełne zabezpieczenie silnika z wbudowanym wyzwalaczem elektronicznym

Zewnętrzne funkcje sterujące

Wejście sterujące „Wyłączanie z priorytetem” (możliwe przy zastosowaniu IF-Modułów Stratos)
Wejście sterujące „Przełączenie na minimum z priorytetem” (możliwe przy zastosowaniu IF-Modułów Stratos)
Wejście sterujące „Wejście analogowe 0-10 V” (zdalna regulacja prędkości obrotowej) (możliwe przy zastosowaniu IF-Modułów Stratos)
Wejście sterujące „Wejście analogowe 0-10 V” (zdalna regulacja wartości zadanej) (możliwe przy zastosowaniu IF-Modułów Stratos)

Funkcje sygnalizacji i wskazań

Zbiorcza sygnalizacja awarii (bezpotencjałowy styk rozwierny)
Indywidualna sygnalizacja pracy (bezpotencjałowy styk zwierny) (możliwe przy zastosowaniu IF-Modułów Stratos)
Świetlna sygnalizacja awarii
Wyświetlacz LCD do wskazywania danych pompy i kodów błędów

Wymiana danych

Złącze na podczerwień do bezprzewodowej wymiany danych z urządzeniami IR-Stick/IR-Monitor
Szeregowy cyfrowy interfejs Modbus RTU umożliwiający podłączenie do automatyki budynku poprzez system magistrali RS485 (możliwe przy zastosowaniu IF-Modułów Stratos)
Szeregowy cyfrowy interfejs BACnet MS/TP Slave umożliwiający podłączenie do automatyki budynku poprzez system magistrali RS485 (możliwe przy zastosowaniu IF-Modułów Stratos)
Szeregowy cyfrowy interfejs CAN umożliwiający podłączenie do automatyki budynku poprzez system magistrali CAN (możliwe przy zastosowaniu IF-Modułów Stratos)
Szeregowy cyfrowy interfejs LON umożliwiający podłączenie do sieci LONWorks (możliwe przy zastosowaniu IF-Modułów Stratos)
Szeregowy cyfrowy interfejs PLR umożliwiający podłączenie do systemu automatyki budynku (BA) poprzez konwerter interfejsu Wilo lub zgodne moduły połączeniowe innych Producentów (możliwe przy zastosowaniu IF-Modułów Stratos)

Zarządzanie pracą pomp podwójnych (pompa podwójna lub 2 x pompa pojedyncza)

Praca/rezerwa (automatyczne przełączanie awaryjne/zależna od czasu naprzemienna praca pomp): możliwe różne zestawy z IF-Modułami Stratos (wyposażenie dodatkowe)
Praca z dołączeniem (z optymalizacją włączania i wyłączania obciążenia szczytowego): możliwe różne zestawy z IF-Modułami Stratos (wyposażenie dodatkowe)

Wyposażenie

Odlew pod klucz na korpusie pompy (w pompach z przyłączem gwintowanym o mocy P2 ≤ 100 W)
W przypadku pomp kołnierzowych: Wersje kołnierzy
Wersja standardowa do pomp DN 40 do DN 65: Kołnierz kombinowany PN 6/10 (kołnierz PN 16 wg EN 1092-2) do przeciwkołnierzy PN 6 i PN 16
Wersja specjalna do pomp DN 40 do DN 65: Kołnierz PN 16 (wg EN 1092-2) do przeciwkołnierza PN 16
Gniazdo wtykowe do opcjonalnego rozszerzenia o IF-Moduły Wilo
Izolacja termiczna w standardzie

Oznaczenie typu

Przykład:	Wilo-Stratos-Z 40/1-8
Stratos	Pompa o najwyższej sprawności (z przyłączem gwintowanym lub kołnierzowym), regulowana elektronicznie
Z	Pompa pojedyncza do cyrkulacji ciepłej wody użytkowej
40/	Średnica nominalna przyłącza
1-8	Znamionowy zakres wysokości podnoszenia [m]

Dane techniczne

Dopuszczalny zakres temperatury
- Woda użytkowa do 3,57 mmol/l (20°dH): od 0 °C do +80 °C
- Woda grzewcza: -10°C do +110°C
Przyłącze sieciowe 1~230 V, 50/60 Hz
Stopień ochrony IPX4D
Złącze gwintowane lub kołnierzowe (w zależności od typu) Rp 1 do DN 65
Max ciśnienie robocze w wersji standardowej: 6/10 bar (wersja specjalna: 16 bar)

Materiały

Korpus pompy z brązu (typy 30/1-12 i 40/1-8 również z żeliwa szarego)
Wirnik: Tworzywo sztuczne
Wał: Stal nierdzewna
Łożysko: Węgiel spiekany, impregnowany żywicą

Konstrukcja

Bezdławnicowa pompa cyrkulacyjna z silnikiem EC i zintegrowanym automatycznym dopasowaniem wydajności
Obsługa za pomocą technologii zielonego pokrętła i wyświetlacza
Zabezpieczenie silnika z wyzwalaczem elektronicznym
Złącze wtykowe umożliwiające rozszerzenie funkcji za pomocą opcjonalnego IF-Modułu do systemu automatyki budynku
Wirnik o trójwymiarowo zakrzywionych łopatkach oraz tulei rozdzielającej z tworzywa sztucznego na bazie włókien węglowych

Zakres dostawy

Pompa
Izolacja termiczna
Z uszczelkami w przypadku przyłącza gwintowanego (luzem)
Podkładki do śrub kołnierza (przy średnicach nominalnych przyłącza od DN 40 do DN 65)
Instrukcja montażu i obsługi

Opcje

Wersje specjalne do ciśnienia roboczego PN 16

Wyposażenie dodatkowe

Złączki gwintowane przy przyłączu gwintowanym
Elementy wyrównawcze
IR-Stick
IR-Monitor
IF-Moduły Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min, SBM, Ext.Off/SBM
