Isar 2ECH1-L-205
| Dane hydrauliczne | |
|---|---|
| Maks. ciśnienie na dopływie p inl | 6 bar |
| Maks. ciśnienie robocze PN | 10 bar |
| Przyłącze po stronie tłocznej DNd | R 1¼ |
| Przyłącze po stronie ssawnej DNs | R 1¼ |
| Liczba pomp | 2 |
| Liczba pomp rezerwowych | 1 |
| Liczba pomp roboczych | 1 |
| Min. temperatura przetłaczanej cieczy Tmin | 0 °C |
| Maks. temperatura przetłaczanej cieczy Tmax | 40 °C |
| Temperatura otoczenia min. Tmin | 0 °C |
| Maks. temperatura otoczenia Tmax | 50 °C |
| Dane silnika | |
|---|---|
| Przyłącze sieciowe | 3~400 V, 50 Hz |
| Tolerancja napięcia | ±10 % |
| Znamionowa moc silnika P2 | 0,55 kW |
| Prąd znamionowy IN | 1,5 A |
| Znamionowa prędkość obrotowa n | 2900 1/min |
| Klasa izolacji | F |
| Stopień ochrony | IP55 |
| Sprawność silnika ηm 50 % ηM 50% | 66,1 % |
| Sprawność silnika ηm 75 % ηM 75% | 71,4 % |
| Sprawność silnika ηm 100 % ηM 100% | 74,1 % |
| Materiały | |
|---|---|
| Korpus pompy | Stal nierdzewna |
| Wirnik | Stal nierdzewna |
| Wał | Stal nierdzewna |
| Uszczelnienie mechaniczne | BQ1EGG |
| Materiał uszczelnienia | EPDM |
| Materiał orurowania | Stal nierdzewna |
Isar 2ECH1-L
| Ceny | |
|---|---|
| Cena (bez VAT) | Na zapytanie |
| Grupa cenowa | PG6 |
| Dane produktu | |
|---|---|
| Produkt | Wilo |
| Nazwa produktu | Isar 2ECH1-L-205 |
| Numer artykułu | 4264821 |
| Numer EAN | 4062679362113 |
| Kolor | zielony / czarny / srebro |
| Minimalna ilość zamówienia | 1 |
| Dostępność na rynku | 2025-11-26 |
| Opakowanie | |
|---|---|
| Rodzaj opakowania | Paleta specjalna |
| Właściwość opakowania | Opakowanie handlowe |
| Liczba na paletę | 1 |
| Liczba na warstwę | 1 |
| Wymiary i masa | |
|---|---|
| Długość z opakowaniem | 1200 mm |
| Długość L | 562 mm |
| Wysokość z opakowaniem | 1001 mm |
| Wysokość H | 876 mm |
| Szerokość z opakowaniem | 800 mm |
| Szerokość W | 649 mm |
| Masa brutto ok. m | 67,1 kg |
| Masa netto ok. m | 43 kg |

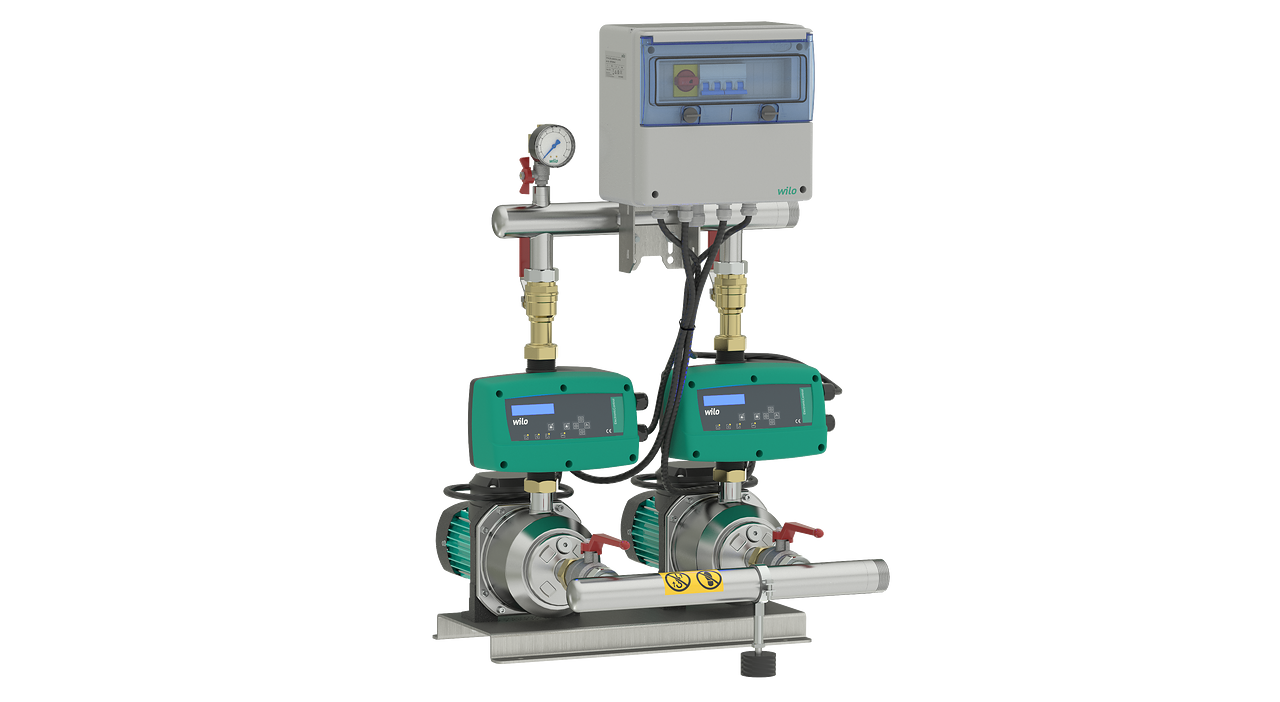

Urządzenie zaopatrujące w wodę z 2 połączonymi równolegle, normalnie zasysającymi, umieszczonymi poziomo, wysokociśnieniowymi pompami wirowymi w wykonaniu dławnicowym typoszeregu Medana CH1-L. Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, wyposażone w dwa urządzenia sterujące ElectronicControl do regulacji obrotów.
W pełni automatyczne zaopatrzenie w wodę i podwyższanie ciśnienia w budynkach mieszkalnych i mniejszych zakładach pracy.
Do tłoczenia wody użytkowej i czystej wody przemysłowej oraz innych mieszanin, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych
Cechy szczególne / zalety produktu
- Wysoka niezawodność pracy dzięki systemowi z dwiema poziomymi wielostopniowymi pompami Medana CH1-L z hydrauliką ze stali nierdzewnej
- Silnik klasy IE3 o wysokiej sprawności w przypadku silników trójfazowych o mocy 0,75 kW
- Dopuszczenie do użytku z wodą pitną (ACS, UBA) dla pomp z elementami mającymi kontakt z medium wykonanymi ze stali nierdzewnej
- Łatwe uruchomienie i praca dzięki modułowi ElectronicControl (po jednym na każdą pompę), zaprogramowanemu jako Master/Slave
Wyposażenie/funkcja
Dwie pompy z typoszeregu Medana CH1-L na system z silnikiem odpowiadającym normom IE3 w przypadku silników 3~
Elementy mające kontakt z medium są odporne na korozję
Rama główna ze stali ocynkowanej
Orurowanie ze stali nierdzewnej 1.4307
Zawór odcinający po stronie ssawnej i tłocznej każdej pompy
Zabezpieczenie przed przepływem zwrotnym, zintegrowane z urządzeniem ElectronicControl po stronie ciśnieniowej każdej pompy
Manometr po stronie ciśnieniowej
Automatyczne sterowanie pompą do regulacji prędkości obrotowej za pomocą urządzenia sterującego
Urządzenie ElectronicControl, umieszczone w skrzynce wykonanej z tworzywa sztucznego.
Zastosowana technologia elektronicznej regulacji prędkości obrotowej zapewnia dostępność funkcji koniecznych do pracy pompy. Dwa urządzenia sterujące ElectronicControl monitorują rozruchy i zatrzymania pomp za pomocą czujnika ciśnienia, zapewniając zabezpieczenie przed suchobiegiem, zabezpieczenie silnika, cykliczną zmianę pomp i opóźnienie wyłączania pompy. Wyświetlacz LCD informuje o alarmach, pracy pompy i jest wyposażony w przełącznik służący do wyboru rodzaju pracy.
| Dane eksploatacyjne | |
|---|---|
| Liczba pomp | 2 |
| temperatura przetłaczanej cieczy T | 0 °C |
| temperatura otoczenia T | 0 °C |
| Maks. ciśnienie robocze PN | 10 bar |
| Maks. ciśnienie na dopływie p inl | 6 bar |
| Stopień ochrony | IP54 |
| Skrzynka z bezpiecznikami | |
|---|---|
| Częstotliwość prądu f | 50 Hz |
| Faza | 1 |
| Napięcie znamionowe U | 230 V |
| Prąd znamionowy Imax | 20 A |
| Prąd znamionowy Imin | 0,1 A |
| Stopień ochrony urządzenia sterującego | IP54 |
| Sterowanie | |
|---|---|
| Częstotliwość prądu f | 50 Hz |
| Faza | 1 |
| Napięcie znamionowe U | 230 V |
| Prąd znamionowy Imax | 6 A |
| Prąd znamionowy Imin | 5,1 A |
| Stopień ochrony urządzenia sterującego | IP55 |
| Dane silnika | |
|---|---|
| Przyłącze sieciowe | 3~400 V, 50 Hz |
| Znamionowa moc silnika P2 | 0,55 kW |
| Prąd znamionowy IN | 1,5 A |
| Znamionowa prędkość obrotowa n | 2900 1/min |
| Klasa sprawności energetycznej silnika | IE2 |
| Klasa izolacji | F |
| Materiały | |
|---|---|
| Korpus pompy | Stal nierdzewna |
| Wirnik | Stal nierdzewna |
| Wał | Stal nierdzewna |
| Uszczelnienie wału | BQ1EGG |
| Materiał uszczelnienia | EPDM |
| Materiał orurowania | Stal nierdzewna |
| Wymiary montażowe | |
|---|---|
| Przyłącze po stronie ssawnej DNs | R 1¼ |
| Przyłącze po stronie tłocznej DNd | R 1¼ |
| Informacje na temat umiejscowienia zamówień | |
|---|---|
| Produkt | Wilo |
| Nazwa produktu | Isar 2ECH1-L-205 |
| Masa netto ok. m | 43 kg |
| Numer artykułu | 4264821 |
